三相変圧器とは？構造・原理・仕組みをわかりやすく解説！（記号）

三相変圧器は、工場設備やビルの受電設備、発電所などで三相交流の電圧を変換するために使われる電気機器です。

単相変圧器との違いはもちろん、結線記号や構造、変圧比の考え方まで把握すると、配線図や仕様書を読む力も高まります。

この記事では、三相変圧器の基本的な仕組みから代表的な結線方式、選定時に確認したい注意点までを順番に解説します。

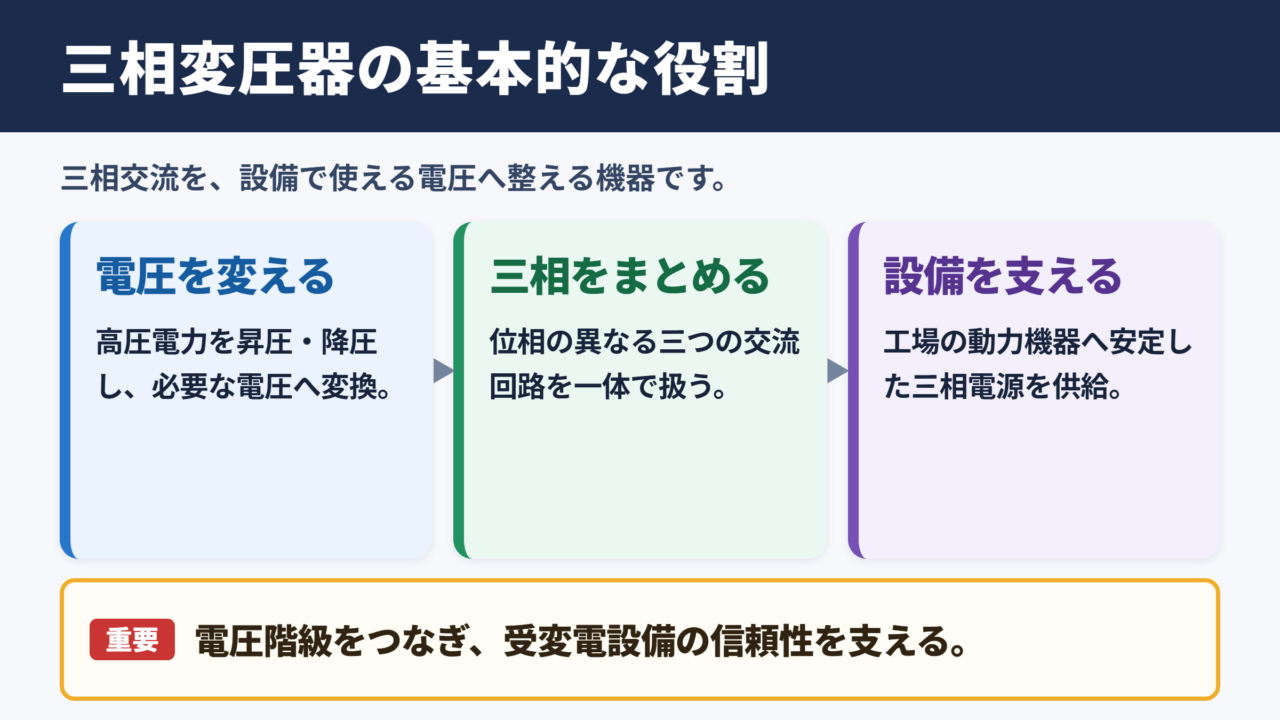

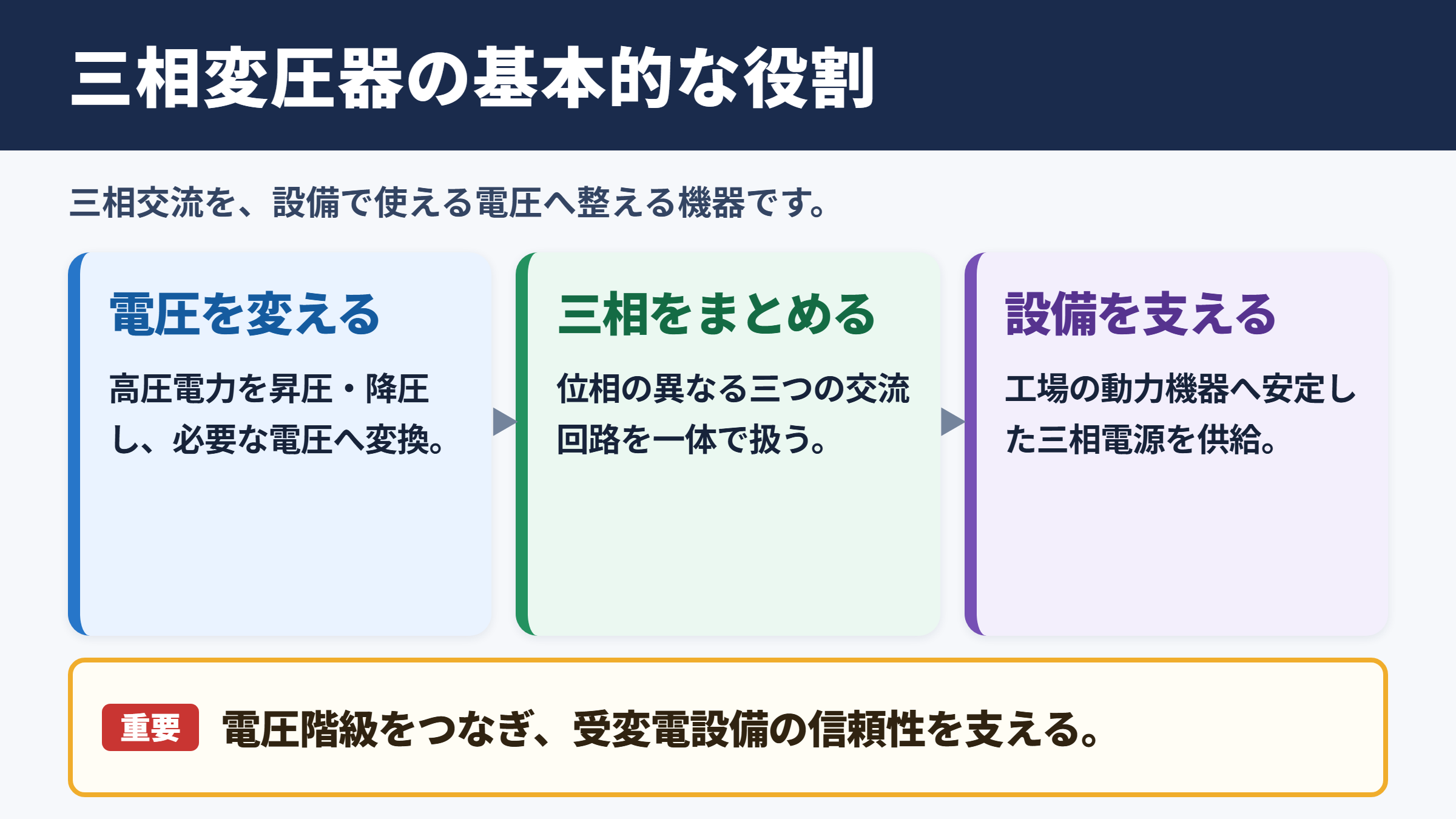

三相変圧器の基本的な意味

それではまず三相変圧器の意味について解説していきます。

三相交流の電圧を変える機器

三相変圧器とは、三相交流の電圧を昇圧または降圧して、負荷側で必要な電圧へ整える機器のことです。

三相交流は、位相が互いにずれた三つの交流電圧で構成されており、動力設備や大型空調機、ポンプ、工作機械などで広く利用されています。

高い電圧で受電した電気を安全に利用するには、設備に合った電圧へ変換しなければなりません。

そこで役立つのが三相変圧器です。

電力会社から受け取る高圧の電気を、工場内で使う低圧の三相電源へ変える役割を担う場面も少なくありません。

一般的な電源の例では、三相三線式の二百ボルトや四百ボルトが使われます。

受電設備では六千六百ボルト級の高圧電力を扱うこともあり、変圧器は電圧階級をつなぐ重要な存在です。

単相変圧器との違い

単相変圧器は一組の交流回路を対象にするのに対し、三相変圧器は三相分の回路をまとめて扱える点が大きな違いです。

単相変圧器を三台組み合わせても三相電力を変圧できますが、三相用として一体化した機器を用いると、設置面積や配線作業を抑えやすくなります。

一方で、故障時の対応や輸送重量、保守方法は構成によって変わります。

設備の規模が小さい場合には単相変圧器三台によるバンク構成が採用されることもあります。

しかし、まとまった容量を安定して扱う用途では、三相変圧器を一台で設置する方式が効率面で選ばれやすいでしょう。

電力設備における重要性

変圧器は回転部を持たない静止機器ですが、受変電設備の信頼性を左右する重要機器です。

適切な容量と結線方式を選ばなければ、電圧降下、発熱、負荷の偏りといった問題につながる可能性があります。

また、三相モーターは電圧の不平衡に影響を受けやすいため、各相の状態を安定させる視点も欠かせません。

三相変圧器の構造

続いては三相変圧器の構造を確認していきます。

鉄心と巻線の配置

三相変圧器の基本構造は、磁束の通り道となる鉄心と、電圧を受け渡す巻線から成り立ちます。

鉄心には磁性材料である電磁鋼板が積層され、交流によって生じる磁束を効率よく通すように設計されています。

巻線は入力側の一次巻線と出力側の二次巻線に分かれます。

一次側に交流電圧を加えると鉄心内に交番磁束が生まれ、その磁束が二次巻線に電圧を誘導する仕組みです。

三相変圧器では、三相分の磁気回路を一つの鉄心構造にまとめる構成がよく見られます。

三つの相を一体の磁気回路として扱うことで、材料や設置スペースを有効に使える点が特徴です。

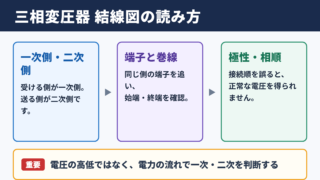

一次側と二次側の役割

一次側は電源から電力を受け取る側であり、二次側は負荷へ電力を供給する側です。

高圧から低圧へ変える降圧変圧器では、一次側の巻数が二次側より多くなります。

反対に、低い電圧を高い電圧へ変える昇圧用途では、二次側の巻数が多くなります。

理想的な状態では、電圧の比率は巻数の比率にほぼ対応します。

実際の設備では、巻線抵抗や漏れリアクタンスによる損失があるため、負荷時の電圧は理論値からわずかに変化します。

乾式と油入式の種類

三相変圧器は絶縁や冷却の方法によって、乾式変圧器と油入変圧器に大別されます。

乾式変圧器は絶縁油を使用しないため、漏油のリスクを抑えやすく、建物内や防災面を重視する場所で検討されます。

油入変圧器は絶縁油によって絶縁と冷却を行う方式で、比較的大きな容量にも対応しやすい点がメリットです。

種類	主な特徴	検討されやすい場所
乾式変圧器	油を使わず、保守時の漏油対策を抑えやすい	ビル、商業施設、屋内設備
油入変圧器	冷却性能に優れ、大容量に対応しやすい	工場、屋外キュービクル、受電設備
モールド変圧器	巻線を樹脂で固め、耐湿性や耐環境性を高めやすい	高層建築、公共施設、屋内受電室

設置環境、容量、保守性、消防上の条件を合わせて判断することが大切です。

電磁誘導による動作原理

続いては三相変圧器が電圧を変える動作原理を確認していきます。

交流が作る磁束

変圧器の原理は電磁誘導です。

一次巻線に交流電圧を加えると、時間とともに向きと大きさが変わる磁束が鉄心の中に発生します。

この変化する磁束が二次巻線と鎖交すると、二次巻線には誘導起電力が発生します。

直流では磁束が一定になりやすく、通常の変圧器として継続的な電圧変換は行えません。

そのため、変圧器は交流の性質を利用して動作する機器として理解すると分かりやすいでしょう。

巻数比と電圧比の関係

二次側に現れる電圧は、一次側と二次側の巻数比によって決まります。

一次巻線の巻数が多く、二次巻線の巻数が少なければ、二次電圧は低くなります。

これが降圧変圧器の基本です。

反対に二次巻線を多くすれば、二次側でより高い電圧を得られます。

実務では余裕のない容量選定を避け、将来増設する負荷や始動電流も含めて検討する必要があります。

損失と効率の考え方

変圧器には、無負荷時にも発生する鉄損と、電流の増加に伴って大きくなる銅損があります。

鉄損は主に鉄心内で生じる損失であり、電源を入れている間は負荷が小さくても発生します。

銅損は巻線の抵抗による損失で、負荷電流が増えるほど大きくなります。

高効率な変圧器を選ぶことは、電気料金だけでなく、受電設備内の発熱低減にも役立ちます。

連続運転する設備では、購入価格だけでなく運用中の損失まで比較する視点が重要です。

結線方式と記号の見方

続いては三相変圧器の結線方式と記号を確認していきます。

デルタ結線とスター結線

三相変圧器では、巻線のつなぎ方としてデルタ結線とスター結線が代表的です。

デルタ結線は三つの巻線を三角形のように閉じて接続する方式で、記号ではデルタの形を使って表されます。

スター結線は三つの巻線の一端を一点に接続する方式で、星形をイメージした記号で表されます。

スター結線では中性点を取り出せるため、必要に応じて単相負荷を扱いやすいという特徴があります。

デルタ結線は第三高調波電流の循環経路を確保しやすく、負荷条件によって有利になる場合があります。

結線記号が示す内容

仕様書や銘板では、一次側と二次側の結線を記号で表します。

一般に大文字は高圧側、小文字は低圧側の結線を示す表記として使われます。

デルタ結線とスター結線の組み合わせによって、位相差や中性点の有無が変わります。

表記例	一次側	二次側	主な読み取り方
デルタ スター	デルタ結線	スター結線	二次側に中性点を設けられる構成
スター デルタ	スター結線	デルタ結線	高圧側の絶縁設計で検討されることがある構成
デルタ デルタ	デルタ結線	デルタ結線	中性点を必要としない三相負荷向けの構成
スター スター	スター結線	スター結線	中性点の扱いや高調波対策を要確認の構成

記号だけで判断を終えず、相順、位相変位、接地方法も図面と合わせて読むことが必要です。

ベクトルグループと位相差

三相変圧器では、一次側と二次側の電圧に位相差が生じる結線があります。

この関係を表すものがベクトルグループです。

並列運転を行う場合、変圧比やインピーダンスだけでなく、位相差と相順が一致していることが特に重要になります。

条件が合わない変圧器を安易に並列接続すると、大きな循環電流が流れるおそれがあります。

増設工事や更新工事では、既設変圧器の銘板写真、単線結線図、保護継電器の設定資料を事前に確認すると安心です。

定格と選定時の確認項目

続いては三相変圧器を選ぶ際の定格と確認項目を見ていきます。

容量と負荷電流

変圧器の容量は、接続する負荷の合計だけで決めるわけではありません。

モーターの始動時には定常運転より大きな電流が流れることがあり、溶接機や大型空調機のように負荷変動が大きい設備もあります。

将来的に設備を増設する予定があるなら、余裕容量を見込む判断も有効です。

容量不足は異常発熱や電圧低下の原因になり、過大な容量は初期費用や無負荷損失の増加につながるでしょう。

一次電圧と二次電圧

一次電圧と二次電圧は、受電条件と負荷側の必要電圧に合わせます。

高圧受電設備であれば、一次側の定格が六千六百ボルト級かどうかを確認します。

二次側は二百ボルト、四百ボルト、四百四十ボルトなど、接続する機械や制御盤の仕様に合う値が必要です。

電圧の表記が近く見えても、設備側の許容範囲や周波数条件まで一致しているかを確認してください。

海外製機器を導入する場合は、周波数や接地方式の違いも見落とせません。

インピーダンスと短絡電流

変圧器のパーセントインピーダンスは、短絡電流や電圧変動に関係する重要な値です。

インピーダンスが小さいと短絡時に大きな電流が流れやすくなり、遮断器やヒューズの遮断容量に影響します。

一方で、インピーダンスが大きすぎると負荷変動時の電圧降下が大きくなる可能性があります。

設計図書に記載される定格、冷却方式、絶縁種別、騒音値なども、導入前に照合しておくと手戻りを減らせます。

三相変圧器の点検と安全管理

続いては三相変圧器を長く安全に使うための点検と管理を確認していきます。

外観と周辺環境の確認

日常点検では、変圧器本体の変色、異音、異臭、振動、端子部の緩みがないかを確認します。

油入変圧器の場合は、油漏れや油面の異常、ブッシング周辺の汚れも重要な確認項目です。

乾式変圧器では、巻線部へのほこりの堆積や通風経路の閉塞が冷却性能を下げることがあります。

変圧器の周囲に物を置きすぎず、放熱と点検のための空間を確保することが基本です。

絶縁と温度の管理

変圧器の寿命には絶縁状態と温度が大きく関係します。

過負荷や通風不良によって温度が上がると、絶縁材料の劣化が進みやすくなります。

温度計や警報接点を備えた機種では、記録を残して通常時との違いを把握することが有効です。

定期点検では絶縁抵抗測定や接地抵抗の確認が行われます。

油入変圧器では、必要に応じて絶縁油の性状を確認し、水分や劣化の兆候を調べることもあります。

停電作業時の注意点

変圧器の点検や端子作業は、感電やアークによる重大な事故につながる危険があります。

作業前には停電手順を定め、開放した遮断器の誤投入を防ぐ措置を取らなければなりません。

無電圧を確認した後も、接地や残留電荷への対策が必要になる場合があります。

高圧設備の作業は資格、作業責任者、保護具、作業手順をそろえて実施することが欠かせません。

異常を見つけた際は、自己判断で運転を続けず、設備管理者や電気主任技術者へ速やかに報告しましょう。

三相変圧器の理解まとめ

三相変圧器は、三相交流の電圧を用途に合わせて変換し、工場やビル、各種インフラ設備へ安定して電力を届ける機器です。

鉄心と一次巻線、二次巻線による電磁誘導を利用し、巻数比によって昇圧または降圧を行います。

デルタ結線やスター結線などの結線方式は、中性点の扱い、位相差、高調波、保護方式に関わるため、記号の意味まで理解することが重要です。

容量、電圧、インピーダンス、冷却方式、設置環境を総合的に確認することが、適切な機種選定につながります。

運用後も外観、温度、絶縁状態、周辺環境を定期的に確認すれば、トラブルの早期発見に役立つでしょう。

三相変圧器の構造と仕組みを押さえ、図面や銘板に記された記号を正しく読み取ることが、安全で信頼性の高い電力設備づくりへの第一歩です。
