図面管理システムとは？導入目的や機能、台帳作成・版管理・共有の方法を解説！（クラウド図面管理・規定・業務）

設計図、製造図、建築図、設備図などの図面は、業務の正確さを支える重要な情報資産です。

しかし、紙のキャビネット、個人のパソコン、共有フォルダ、メール添付などに保管場所が分かれると、必要な図面を探すだけでも時間がかかります。

さらに、最新版ではない図面を参照したまま見積もり、製造、施工を進めると、手戻りや品質事故、納期遅延につながりかねません。

こうした課題を解決する仕組みが図面管理システムです。

本記事では、図面管理システムの基本、導入目的、台帳作成、版管理、共有方法、クラウド運用、規定整備までを実務目線で解説します。

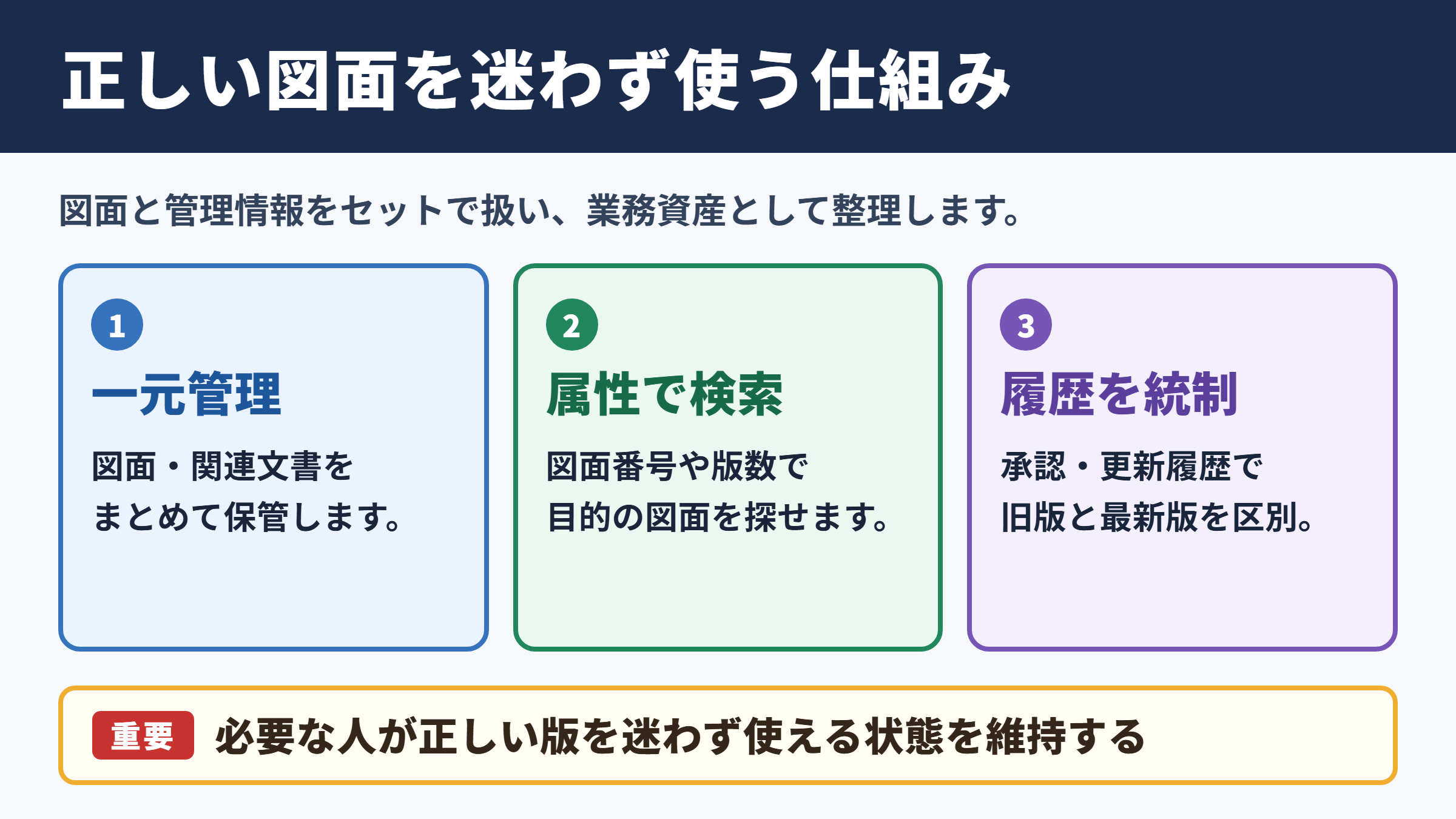

図面管理システムの概要

それではまず図面管理システムの概要について解説していきます。

図面を業務資産として整理する仕組み

図面管理システムとは、図面ファイルや関連文書を一元的に保管し、検索、閲覧、更新、承認、共有の履歴を管理するための仕組みです。

対象となるデータは、PDF、CADデータ、画像、仕様書、検査記録、部品表、改訂通知など多岐にわたります。

単にフォルダへファイルを保存するだけではなく、図面番号、品名、案件名、担当部門、作成日、改訂番号、承認状況といった属性情報を登録できる点が大きな特徴です。

属性情報を整備すると、ファイル名が曖昧でも、条件を指定して目的の図面を探せるようになります。

図面管理の本質は、保管場所を作ることではなく、必要な人が正しい版を迷わず使える状態を維持することにあります。

設計部門だけで完結する仕組みではなく、営業、購買、製造、品質保証、工事、保守など、図面を扱うすべての部門に関係します。

共有フォルダ管理との違い

共有フォルダも複数人でファイルを保管できる便利な手段ですが、図面管理システムとは役割が異なります。

共有フォルダでは、利用者が任意の場所にファイルを置けるため、フォルダ構成や命名規則が崩れやすい傾向があります。

同じ図面が複数の場所に複製され、どれが正しいのか判断できなくなるケースも少なくありません。

図面管理システムでは、図面番号や版数を基準にデータを管理し、旧版と最新版を区別する運用を設計できます。

アクセス権限、承認ワークフロー、更新履歴、ダウンロード履歴などを残せるため、情報統制にも役立つでしょう。

比較項目	共有フォルダ	図面管理システム
検索方法	フォルダ階層やファイル名が中心	図面番号や属性情報でも検索可能
版管理	手作業での運用に依存	版数や改訂履歴を管理しやすい
承認管理	メールや口頭で補完しやすい	承認状態や担当者を記録可能
公開範囲	フォルダ単位の設定が中心	部署や役割に応じた制御が可能
監査対応	履歴の確認に時間がかかる	操作履歴や変更履歴を追いやすい

クラウド図面管理の活用範囲

クラウド図面管理は、インターネット経由で図面情報へアクセスできる運用形態です。

社内サーバーへ接続しなければ閲覧できない環境と比べ、現場、出張先、在宅勤務中でも必要な図面を確認しやすくなります。

スマートフォンやタブレットに対応したサービスであれば、施工現場や製造現場で最新版を確認する運用にもつなげられます。

ただし、利便性が高まるほど、権限設計や端末管理、外部共有のルールは重要になります。

クラウド化は図面を自由に配るための施策ではなく、必要な範囲へ安全に届けるための施策として考えることが大切です。

導入時には、通信環境、CADデータの容量、取引先との共有方法、退職者アカウントの停止手順なども確認しておくと安心です。

導入目的と業務課題

続いては図面管理システムを導入する目的と、解決したい業務課題を確認していきます。

図面検索にかかる時間の削減

図面管理における代表的な課題は、必要な図面をすぐに見つけられないことです。

ファイル名に担当者独自の略称が含まれていたり、案件別と製品別のフォルダが混在していたりすると、経験者しか探せない状態になりがちです。

図面番号、品名、顧客名、部品番号、案件番号、作成者、改訂日などで検索できれば、探す時間を大きく減らせます。

検索性が上がると、ベテラン社員への問い合わせも減り、担当者の不在による業務停滞を防ぎやすくなります。

図面を探す時間は小さく見えても、設計変更や問い合わせのたびに積み重なり、大きな間接コストになります。

旧版使用と手戻りの防止

図面の旧版使用は、製造業や建設業において特に注意したいリスクです。

寸法、公差、材質、表面処理、部品構成、施工条件などが変更されているにもかかわらず、旧図面で作業すると、再製作や再施工が必要になる可能性があります。

版管理機能を使えば、最新版を明示しつつ、旧版を履歴として保管できます。

削除ではなく履歴として残すことで、いつ、誰が、どのような理由で変更したのかを確認しやすくなります。

現場向けには、承認済みの最新版だけを閲覧可能にする設定も有効でしょう。

最新版の表示だけで安心せず、旧版を使いにくくする画面設計と運用規定まで整えることが重要です。

部門間と取引先間の情報連携

図面は設計部門が作成して終わりではなく、その後に見積もり、購買、製造、検査、納品、保守へと引き継がれます。

部門ごとに別々の保管場所を使っていると、情報伝達に時差が生まれ、変更内容が十分に共有されないことがあります。

図面管理システムは、関係者が同じ情報基盤を参照するための土台になります。

取引先へ共有する場合も、メール添付ではなく、期限付きの閲覧権限やダウンロード制限を用意できると管理しやすくなります。

機密図面の取り扱いでは、閲覧のみを許可するのか、印刷を許可するのか、CADデータまで提供するのかを明確に決める必要があります。

図面台帳の作成方法

続いては図面台帳の作成方法を確認していきます。

台帳に登録する基本項目

図面台帳とは、どのような図面が存在し、現在どの状態にあるかを一覧で把握するための管理表です。

システム導入後も、台帳の設計が不十分であれば、検索や版管理の効果を十分に得られません。

最低限、図面番号、図面名称、版数、作成日、改訂日、作成者、承認者、保存先、状態を登録することが基本です。

製造や工事に関係する場合は、品番、顧客名、案件名、適用機種、部品区分、保管年限、機密区分も有用な項目になります。

台帳項目は多ければよいわけではなく、現場が継続して入力でき、検索にも使える項目に絞ること

項目	登録内容	活用目的
図面番号	一意に識別する番号	重複防止と検索
図面名称	内容が分かる名称	一覧での判別
版数	初版や改訂版の番号	最新版の判定
状態	作成中、確認中、承認済み、廃止など	利用可否の判断
担当部門	設計、品質、工事など	問い合わせ先の明確化
変更理由	寸法変更、材料変更など	改訂内容の確認
公開範囲	社内限定、協力会社可など	情報漏えい対策

図面番号と命名規則の設計

図面台帳を機能させるには、図面番号の付番ルールとファイル命名規則を統一する必要があります。

図面番号には、製品群、部品区分、年度、連番などを組み合わせる方法があります。

ただし、番号へ意味を詰め込みすぎると、組織変更や製品分類の見直しがあった際に使いにくくなることもあります。

長期運用を考えるなら、一意な番号はシンプルに保ち、分類情報は台帳の属性項目で管理する考え方が扱いやすいでしょう。

ファイル名には、図面番号、図面名称、版数を含める方法が一般的です。

一方で、ファイル名だけを正とする運用では表記ゆれが起きやすいため、システム上の登録情報を基準にする意識が欠かせません。

既存図面の移行と棚卸し

既存の図面を新しいシステムへ移行する際は、すべてを無条件に登録するのではなく、棚卸しを行うことが重要です。

重複しているファイル、廃止済みの図面、版数が不明な図面、承認記録がない図面を区分し、扱いを決めます。

使用中の図面、参照用の旧図面、保存期限を過ぎた図面を整理してから登録すると、導入直後から検索性を保ちやすくなります。

移行対象が多い場合は、重要案件や使用頻度の高い図面から段階的に進める方法もあります。

図面移行はデータを運ぶ作業ではなく、情報の信頼性を点検する機会

版管理と承認フロー

続いては図面の版管理と承認フローを確認していきます。

改訂番号と変更履歴の管理

版管理とは、図面の変更履歴を追跡し、どの版が有効なのかを明確にする管理方法です。

図面が改訂される理由には、設計改善、顧客要求、法規対応、材料変更、不具合対策、製造性向上などがあります。

改訂時には、新しい図面ファイルを登録するだけではなく、変更日、変更者、変更理由、影響範囲を記録することが望まれます。

特に部品の互換性や在庫への影響がある変更では、製造部門や購買部門がすぐに把握できる仕組みが必要です。

版数は単なる連番ではなく、現場が正しい判断を行うための安全情報

承認権限と公開状態の設定

図面の承認フローでは、誰が作成し、誰が確認し、誰が最終承認するのかを定義します。

小規模な組織では、設計責任者が承認まで担当することもあります。

一方で、品質、安全、法令、顧客仕様に関係する図面では、複数部門による確認が必要になる場合があります。

承認者が不在の場合の代理承認、差し戻し時の連絡方法、緊急改訂の扱いも規定しておくと、運用が止まりにくくなります。

承認済みの図面には公開状態を設定し、作業者が迷わず参照できるようにします。

未承認版を閲覧できる人と、承認済み版のみ閲覧する人を分けることも、実務では有効でしょう。

変更通知と現場への周知

図面を改訂しても、利用者が変更に気付かなければ、旧版使用のリスクは残ります。

そのため、変更通知の仕組みを用意し、対象部門や担当者へ確実に伝えることが重要です。

通知には、図面番号、旧版と新版、変更箇所、適用開始日、影響を受ける製品や工程を含めると分かりやすくなります。

現場では、通知を読んだだけでなく、必要に応じて確認済みの記録を残す方法も検討します。

変更内容が大きい場合は、朝礼、工程会議、教育記録などと組み合わせると周知の漏れを抑えやすくなります。

共有方法とアクセス権限

続いては図面の共有方法とアクセス権限を確認していきます。

部署別の閲覧権限

図面は業務に必要な人へ共有する一方で、すべての利用者へ無制限に公開する必要はありません。

設計部門は編集権限、製造部門は承認済み図面の閲覧権限、協力会社は対象案件のみの閲覧権限というように、役割ごとに設定する方法があります。

編集可能な利用者を必要最小限にすると、誤更新や意図しない削除のリスクを下げられます。

アクセス権限は業務を妨げるための制限ではなく、必要な情報を安全に使えるようにするための設計

組織変更や異動があった際に権限を見直す手順も、図面管理規定へ組み込むとよいでしょう。

社外共有における注意点

協力会社、顧客、施工会社、保守会社などへ図面を共有する場面では、情報漏えい対策が欠かせません。

メール添付は手軽ですが、転送、誤送信、保存先不明といったリスクがあります。

図面管理システムの外部共有機能を活用し、共有期限、閲覧権限、ダウンロード可否、透かし表示などを設定できると管理しやすくなります。

外部共有の前には、秘密保持契約の有無、個人情報や機密情報の記載、提供範囲の妥当性を確認することも必要です。

特にCADデータは再利用や改変が可能なため、PDFのみを共有する運用が適しているケースもあります。

モバイル閲覧と現場運用

現場で紙図面を持ち歩く運用では、汚損、紛失、差し替え漏れが起こることがあります。

タブレットなどでクラウド図面を閲覧できれば、最新版へのアクセスがしやすくなります。

ただし、現場で通信が不安定な場合や、端末を共有して使用する場合には、事前の運用設計が必要です。

オフライン閲覧の可否、端末紛失時の遠隔消去、画面ロック、スクリーンショットの扱いなどを確認しましょう。

現場へのデジタル導入では、機能の多さよりも、作業者が短時間で確実に最新版へたどり着ける画面設計

図面管理規定と導入手順

続いては図面管理規定と導入手順を確認していきます。

図面管理規定に定める内容

図面管理システムを導入しても、利用者ごとに判断が異なれば、管理品質は安定しません。

そこで、図面管理規定を整備し、作成、登録、承認、改訂、配布、保管、廃止のルールを明文化します。

規定には、図面番号の付番方法、ファイル名の命名規則、版数の表し方、承認権限、保存期間、外部共有手順を含めるとよいでしょう。

加えて、誤った図面を発見した場合の連絡先、緊急改訂時の対応、システム障害時の代替手順も決めておくと実用性が高まります。

規定項目	定める内容
作成	作成者、使用様式、図面番号の取得方法
登録	登録時の必須項目、ファイル形式、登録期限
承認	確認者、承認者、差し戻しの手順
改訂	版数、変更理由、旧版の扱い、通知方法
保管	保存年限、バックアップ、廃止図面の区分
共有	社内外の権限、持ち出し、公開期限

導入前の要件整理

システム選定の前には、現在の図面管理業務を可視化することが大切です。

図面の種類、年間登録件数、利用者数、拠点数、CADソフト、外部共有の頻度、承認の流れを整理します。

現状の困りごとを具体的に洗い出すと、必要な機能の優先順位を決めやすくなります。

例えば、検索時間の削減が目的なら属性検索や全文検索を重視し、改訂ミスの防止が目的なら版管理とワークフローを重視します。

導入目的が曖昧なまま高機能なシステムを選ぶと、入力負担だけが増えることがあります。

定着につなげる運用改善

図面管理システムは、導入時の設定だけで成果が決まるものではありません。

実際に使う設計者、現場担当者、管理者の意見を取り入れながら、検索項目、画面表示、権限、通知方法を改善していく必要があります。

導入初期には、登録漏れ、台帳項目の表記ゆれ、承認の滞留などが起こりやすいため、定期的な点検を行うとよいでしょう。

利用方法を説明するマニュアルだけでなく、よくある質問や登録例を用意すると、新しい担当者も運用に参加しやすくなります。

小さな改善を積み重ねることで、システムが業務の負担ではなく、日常的に頼られる基盤へ育っていきます。

まとめ

図面管理システムとは、図面と関連情報を一元管理し、検索、台帳、版管理、承認、共有を効率化するための仕組みです。

導入の目的は、図面を探す時間の削減だけではありません。

最新版の確実な利用、旧版使用の防止、部門間連携、機密情報の保護、監査対応の強化にもつながります。

特に重要なのは、図面番号、台帳項目、版数、承認状態、アクセス権限を一貫したルールで運用することです。

クラウド図面管理を活用すれば、拠点や現場をまたいだ情報共有も進めやすくなるでしょう。

一方で、システム導入だけに頼らず、図面管理規定、変更通知、教育、定期的な見直しまで整える必要があります。

正しい図面を、必要な人へ、必要なタイミングで届ける運用
