三相交流を使うモーターや変圧器では、3つの相をどのようにつなぐかによって、電圧と電流の見え方が変わります。デルタ結線は、3つの巻線や負荷を三角形につないで使う代表的な結線方式です。

電気設備の図面では記号だけで示されることも多く、線間電圧と相電圧、線電流と相電流の関係で混乱しやすい部分でもあります。スター結線との違いも含めて理解すると、モーターの銘板や配電設備の表示を読み取りやすくなるでしょう。

この記事では、デルタ結線の基本構造、電流の関係、スター結線との比較、実際の利用場面と注意点を順に解説します。

デルタ結線の意味と三相交流の基本構造

それではまずデルタ結線の仕組みについて解説していきます。

三角形に閉じた3相負荷の接続方法

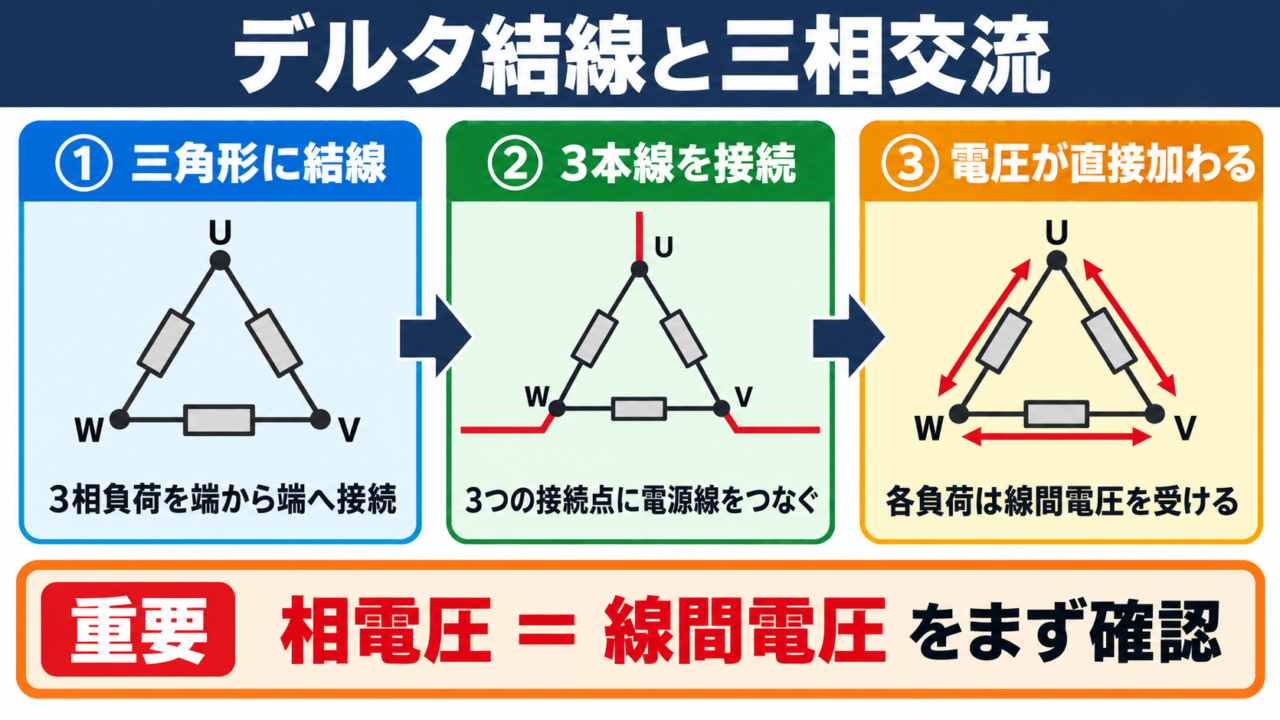

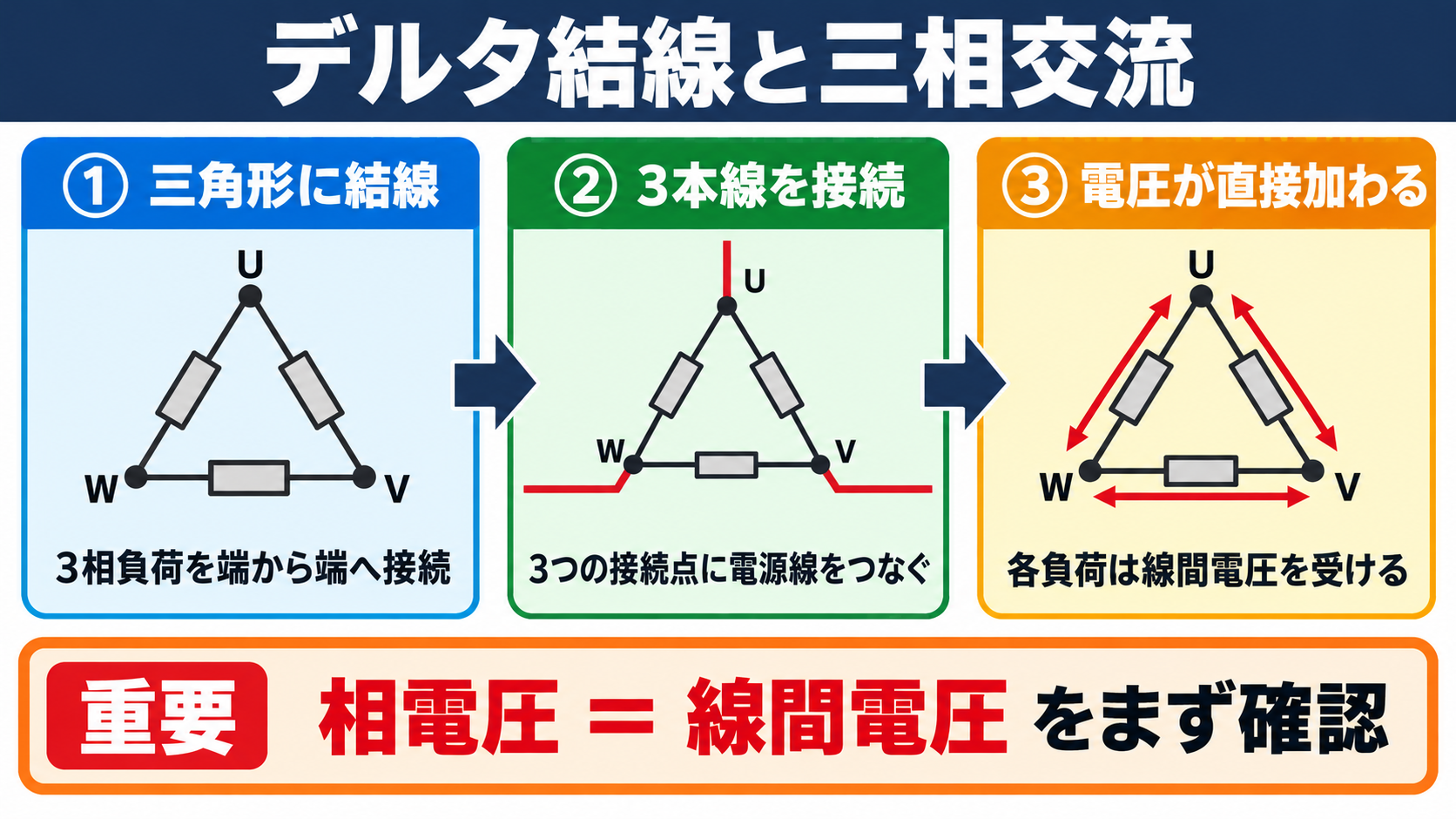

デルタ結線とは、三相の巻線または負荷を端から端へ順につなぎ、閉じた三角形を作る結線方式です。

三相交流では、位相が120度ずれた3つの交流電圧を用います。デルタ結線では各相の負荷が三角形の一辺となり、3つの接続点へ電源の3本線をつなぎます。

各負荷はほかの2つの負荷と直列につながるのではなく、三角形の各辺に独立して置かれます。そのため、各負荷には線と線の間の電圧が直接加わる仕組みです。

たとえばU相、V相、W相の巻線を考えると、U相とV相の間、V相とW相の間、W相とU相の間にそれぞれ巻線が配置されます。三辺が連続しているため、回路全体は輪のように閉じた形になります。

この閉回路の構造は、三相モーターの巻線接続で特に重要です。各巻線が定格どおりの電圧を受けられるよう、電源電圧と巻線定格の組み合わせを確認します。

デルタ結線では中性点を取り出せないため、一般的な三相3線式として用いられます。単相100Vのように中性線を利用する負荷を多く接続する方式とは、目的が異なる点に注意が必要です。

相電圧と線間電圧の一致関係

デルタ結線では、相電圧と線間電圧は同じ大きさになります。

相電圧とは、1つの巻線または1つの負荷に加わる電圧です。線間電圧とは、三相電源の任意の2本の電線間で測定する電圧を指します。

デルタ結線の各負荷は2本の線の間に直接接続されています。そのため、負荷の両端で測った電圧は、電源側で測る線間電圧と一致します。

たとえば線間電圧が200Vの三相電源にデルタ結線の負荷を接続した場合、各相の負荷に加わる電圧も200Vです。ここで100V用の巻線を接続すると過電圧になるため、機器を損傷させるおそれがあります。

一方、同じ200Vの三相電源でも、スター結線では相電圧が約115Vになります。結線方法だけで巻線にかかる電圧が変わるため、銘板の電圧表示は必ず確認しましょう。

相電圧と線間電圧を混同すると、モーターの結線変更や変圧器の設計条件を誤る原因になります。特に海外製機器では電圧表記の方式が異なる場合があるため、取扱説明書も併せて確認します。

電圧計で設備を点検するときは、どの端子間を測っているかを意識することが大切です。三相3線式の線間測定では、測定値がそのままデルタ結線の相電圧になります。

閉回路が持つ電流経路の特徴

デルタ結線は回路が閉じているため、各相の電流が三角形の内部を循環できる特徴があります。

三角形の各辺には相電流が流れ、各接続点からは線電流が出入りします。相電流と線電流は同じ場所を流れる電流ではないため、数値も方向も区別して考える必要があります。

平衡した三相負荷では、各相のインピーダンスが等しく、相電流も大きさがそろいます。このとき各接続点では、隣り合う2つの相電流のベクトル差が線電流として現れます。

閉回路であることは、高調波成分への対応にも関係します。三相変圧器のデルタ側では、三倍調波成分が三角形内を循環し、外部の線路へ出にくくなる場合があります。

ただし、循環電流が生じるからといって、どのような負荷不平衡も問題なく処理できるわけではありません。過大な循環電流は巻線の発熱を増やし、機器の温度上昇につながります。

また、三相の一部が断線した状態で運転を続けると、残る巻線に負担が集中することがあります。異常時の動作は設備構成によって異なるため、保護装置と保守手順を整えることが重要です。

デルタ結線の閉じた形は、単なる図記号ではなく電流経路そのものを表しています。回路図を見る際は、どの辺を相電流が流れ、どの端子から線電流が出るのかを追うと理解しやすくなります。

デルタ結線における線電流と相電流の関係

続いてはデルタ結線の電流の関係を確認していきます。

ルート3倍となる線電流の考え方

平衡したデルタ結線では、線電流は相電流のルート3倍になります。

デルタ結線でいう相電流は、三角形の各辺にある負荷や巻線を流れる電流です。これに対して線電流は、電源から各接続点へ流れ込む、または流れ出す電線側の電流を指します。

接続点には隣接する2つの相電流が集まりますが、両者には120度の位相差があります。そのため単純な足し算ではなく、交流のベクトルとして差を求める必要があります。

平衡状態では、ベクトル差の大きさが相電流のルート3倍となります。線電流は相電流より大きく、位相も対応する相電流から30度ずれることが特徴です。

たとえば各相の巻線に10Aが流れる平衡負荷では、線電流は約17.3Aになります。配線用遮断器や電線の許容電流を選ぶときは、巻線電流だけでなく線電流を基準に考えます。

この関係は、三相が平衡していることを前提とします。負荷の抵抗やリアクタンスが相ごとに異なる場合は、電流の大きさもそろわず、単純なルート3倍では扱えません。

ベクトル差として現れる接続点の電流

デルタ結線の線電流は、接続点に流れ込む2つの相電流のベクトル差として決まります。

交流の電流には大きさだけでなく位相があります。デルタ結線の接続点では、隣接する2つの相電流が120度ずれた状態で合成されます。

仮に各相電流を時計の針のような向きを持つ矢印として考えると、同じ方向を向く電流ではありません。片方の矢印を反対向きにして重ね合わせることで、線電流の大きさと向きを求めます。

この考え方から、線電流が相電流の2倍ではなくルート3倍になる理由がわかります。電流計で線路側を測定した値と、巻線側で推定した値が違って見えても、異常とは限りません。

位相差を無視して数値だけを加えると、線電流を過大に見積もってしまいます。反対に、相電流と線電流を同じものとして扱うと、保護機器の選定を誤る可能性があります。

力率を含む負荷であっても、三相が平衡していればデルタ結線の基本関係は成立します。ただし、相ごとの負荷条件がそろっていることを前提にしている点を忘れないようにしましょう。

電気計算では、単相回路の感覚をそのまま持ち込まないことが大切です。三相交流では大きさと位相を一組で捉えると、結線図の意味を正しく読み取れます。

三相電力から求める電流値の計算

三相の有効電力から線電流を求めるときは、線間電圧と力率を使う計算式が便利です。

平衡三相回路の有効電力は、線間電圧、線電流、力率の積にルート3を掛けて求めます。この式はデルタ結線とスター結線のどちらでも、線間電圧と線電流を使う限り同じ形で利用できます。

有効電力をP、線間電圧をV、線電流をI、力率をcosφとすると、Pはルート3×V×I×cosφです。消費電力から電線に流れる電流を見積もる場面で役立ちます。

この計算で得られる約18.0Aは、電源線を流れる線電流です。デルタ結線で平衡している場合、各相電流は18.0Aをルート3で割った約10.4Aになります。

モーターでは始動時に定格電流より大きな電流が流れるため、通常運転時の計算値だけで設備容量を決めることはできません。始動方式、始動時間、保護協調も設計上の確認項目です。

また、力率が不明なまま電流を計算すると、実際より小さく見積もる場合があります。銘板、仕様書、電力計の測定値を使い、対象設備に合った条件で計算しましょう。

スター結線との違いと使い分け

続いてはスター結線との違いを確認していきます。

電圧と電流の基本関係の比較

デルタ結線とスター結線の大きな違いは、相電圧と線間電圧、相電流と線電流の関係です。

スター結線は3つの負荷の一端を一点に集め、星形に接続する方式です。集めた点は中性点と呼ばれ、必要に応じて中性線を取り出せます。

デルタ結線では相電圧と線間電圧が等しく、線電流が相電流のルート3倍です。スター結線では反対に、線間電圧が相電圧のルート3倍となり、線電流と相電流は等しくなります。

比較項目	デルタ結線	スター結線
接続形状	三角形	中心点を持つ星形
相電圧	線間電圧と同じ	線間電圧のルート3分の1
線電流	相電流のルート3倍	相電流と同じ
中性点	通常は取り出せない	取り出せる
主な用途	モーター、変圧器	配電、始動回路、変圧器

同じ三相200Vの電源でも、接続方法によって各巻線にかかる電圧は異なります。巻線の定格電圧に合わせて結線を選ぶことが、安全な運転の前提です。

たとえば200V用巻線をスター結線で200V電源へ接続すると、各巻線には約115Vしか加わりません。反対に100V級の巻線をデルタ結線で200V電源につなぐと、過電圧になる可能性があります。

モーターにおける始動方式と結線変更

スター結線とデルタ結線は、三相誘導電動機の始動電流を抑えるためにも使い分けられます。

三相誘導電動機は、停止状態から始動すると大きな電流が流れやすい機器です。直接デルタ結線で始動すると、電源設備への影響や電圧降下が問題になる場合があります。

そこで始動時はスター結線にして各巻線に加わる電圧を下げ、回転が安定した後にデルタ結線へ切り替える方法があります。これが一般にスターデルタ始動と呼ばれる方式です。

スター結線で始動した場合、デルタ結線で始動する場合と比べて始動電流を小さくできます。一方で始動トルクも小さくなるため、重い負荷を停止状態から動かす用途には向かないことがあります。

スターデルタ始動を利用できるのは、通常運転でデルタ結線となるモーターです。端子箱に6本の巻線端子が出ており、結線変更に対応していることも必要になります。

切替時には一瞬の電流変動やトルク変動が起こることがあります。そのため、ポンプ、送風機、コンベヤなどの負荷特性に応じて始動方式を選定します。

モーター端子の接続を変更する作業は、電源遮断と無電圧確認を行ったうえで実施しなければなりません。結線板の配置はメーカーによって異なるため、端子箱内の図示と取扱説明書を優先しましょう。

デルタ結線の用途と設備上の注意点

続いてはデルタ結線が使われる場面と注意点を確認していきます。

変圧器と三相モーターでの利用場面

デルタ結線は、三相モーターの運転回路や三相変圧器の巻線接続で広く利用されています。

三相モーターでは、電源の線間電圧を各巻線へ加えたい場合にデルタ結線を用います。工場の送風機、工作機械、圧縮機、ポンプなどでは、三相誘導電動機が多く使われています。

変圧器では、一次側または二次側の一方をデルタ結線とする構成があります。三角形の閉回路が持つ性質を活用し、三倍調波成分の影響を抑える目的で採用されることがあります。

ただし、変圧器の結線方式は電圧変換比だけで決められるものではありません。接地方式、負荷の不平衡、保護協調、並列運転の条件などを総合的に検討します。

利用場面	デルタ結線を選ぶ理由	確認したい項目
三相モーターの定常運転	巻線へ線間電圧を加えられる	巻線定格、端子接続
スターデルタ始動後の運転	定格出力で運転するため	切替器、始動負荷
三相変圧器の巻線	閉回路の特性を利用できる	位相関係、接地方式
三相3線式の動力回路	中性線を使わない負荷に適する	電圧、電流、保護装置
一部の産業設備	三相平衡負荷を構成しやすい	負荷変動、保守計画

家庭用コンセントのような単相負荷を多数混在させる配電では、中性線を使えるスター結線が選ばれる場合もあります。設備の用途と負荷構成によって、適した結線は変わります。

結線名称だけで優劣を決めるのではなく、必要な電圧、電流、接地、保守性から判断することが大切です。設計変更を伴う場合は、電気主任技術者や施工業者へ相談しましょう。

不平衡負荷と保護機器の確認項目

デルタ結線では、負荷不平衡や欠相が起きると、見えにくい過電流や発熱につながることがあります。

平衡負荷では各相の電流はほぼ同じ大きさになります。しかし、1つの相だけ負荷が重い、端子が緩んでいる、巻線の状態が悪いといった場合には電流のバランスが崩れます。

デルタ結線は閉回路であるため、異常条件によっては内部に循環電流が生じます。外部の線電流だけでは巻線ごとの負担を十分に判断できないケースもあります。

点検では、3本の線電流をクランプメーターで測定し、値に大きな差がないかを確認します。測定時には負荷の運転状態をそろえ、定格電流や過去の記録と比較することが重要です。

欠相は三相モーターにとって特に危険な異常です。1本の電源線が切れた状態で運転を続けると、残った相に過大な電流が流れ、短時間で焼損するおそれがあります。

端子の増し締め、絶縁抵抗の測定、冷却経路の清掃も安定運転に関わります。電気設備の保守は資格や安全手順を要するため、活線状態での作業は専門者以外が行わないようにしましょう。

デルタ結線と三相交流の理解のまとめ

デルタ結線は、三相の巻線や負荷を三角形に接続し、各相へ線間電圧を直接加える方式です。

デルタ結線では相電圧と線間電圧が等しく、線電流は平衡時に相電流のルート3倍となります。この関係は、三相モーターや変圧器の電圧、電流、保護機器を考える基礎になります。

線電流は単純な数値の和ではなく、位相差を持つ相電流のベクトル差として決まります。三相電力の計算では、線間電圧、線電流、力率を使う式を活用すると、設備の電流を見積もれます。

スター結線では電圧と電流の関係がデルタ結線と異なり、中性点を取り出せる点も特徴です。モーターでは始動時をスター結線、通常運転をデルタ結線とする方式もあります。

結線を選ぶときは、機器の巻線定格、電源電圧、負荷の性質、始動条件を確認することが大切です。結線を誤ると過電圧、電流不足、発熱、焼損につながる可能性があります。

また、負荷不平衡や欠相はデルタ結線の設備にも大きな影響を与えます。定期的に電流値、端子状態、異音や温度を確認し、異常時には安全を優先して対応しましょう。

モーター銘板や結線図を見る機会があれば、相電圧と線間電圧、相電流と線電流の関係を照らし合わせて確認してみてください。
