図面管理ソフトの役割は？CADデータを効率よく整理・検索する方法！（PDF・データベース）

図面管理ソフトの役割は？CADデータを効率よく整理・検索する方法！（PDF・データベース）

製造業や建設業、設備保全の現場では、図面の保管場所が分からない、最新版か判断できない、過去の設計を再利用できないといった課題が起こりがちです。

CADデータ、PDF図面、仕様書、検査記録などが個人のパソコンや共有フォルダに散在すると、探す時間だけでなく、誤った図面を使うリスクも増えてしまいます。

図面管理ソフトは、こうした情報を一元化し、必要な図面へ素早くたどり着ける状態をつくるための仕組みです。

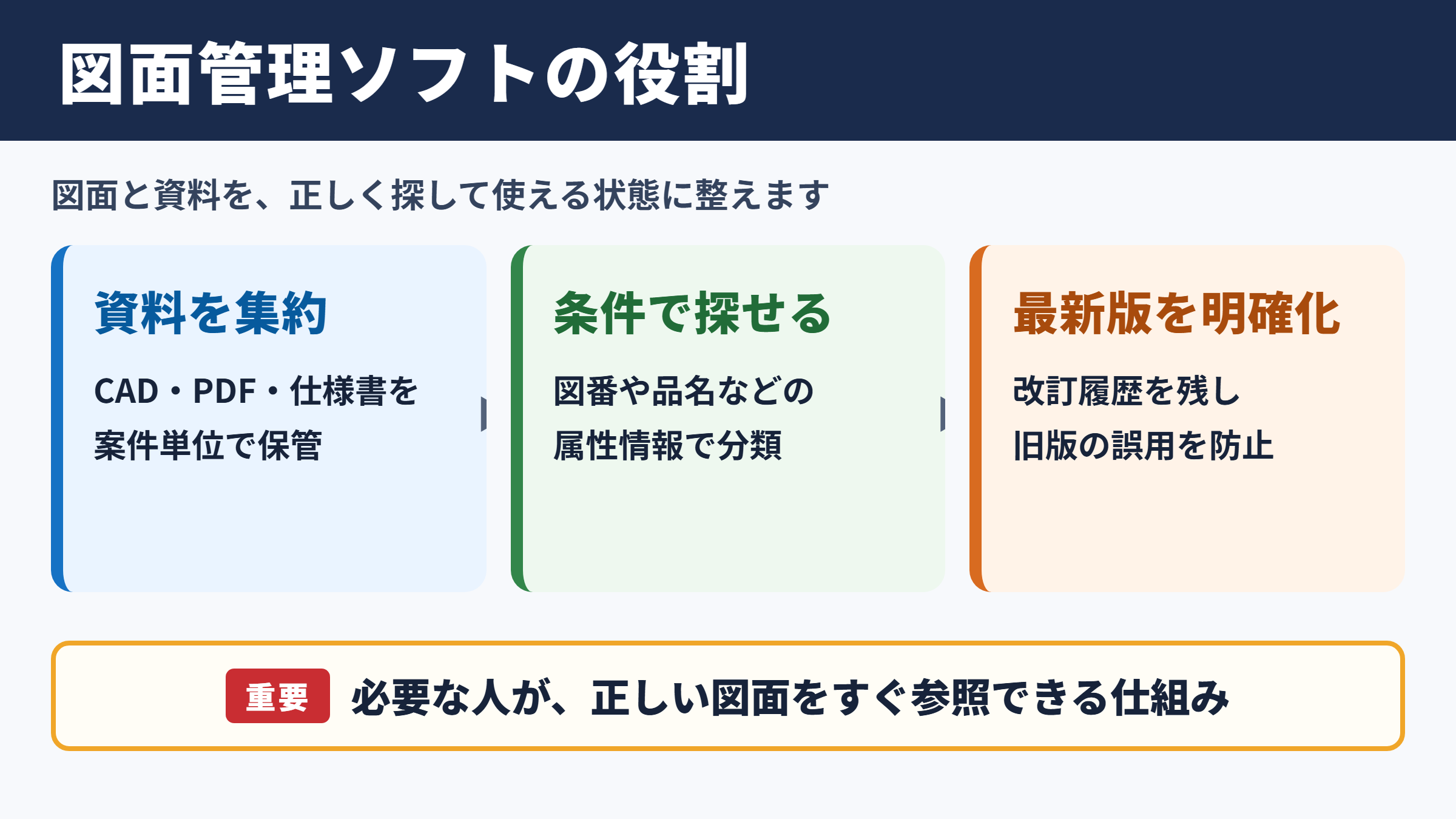

図面管理ソフトの役割

それではまず図面管理ソフトの役割について解説していきます。

図面と関連資料を集約する保管基盤

図面管理ソフトの基本的な役割は、CADデータやPDF、画像、部品表、仕様書などを案件や製品単位で整理して保管することです。

従来の共有フォルダでもファイルを保存することはできますが、フォルダ名の付け方や保存ルールが担当者ごとに異なると、必要な情報を見つけるまでに時間がかかります。

図面管理ソフトでは、図番、品名、顧客名、案件名、部品番号、材質、作成日、担当部署といった属性情報を登録できます。

ファイル名だけに頼らず複数の条件で分類できるため、保存量が増えてもデータが埋もれにくくなります。

例えば同じ製品に関する組立図、部品図、電気図、配管図、施工図、検査成績書を関連付けておけば、設計から製造、品質管理まで必要な資料をまとめて確認できるでしょう。

最新版を明確にする版管理機能

図面業務で特に注意したいのが、改訂前のデータを誤って使用する問題です。

設計変更があったにもかかわらず、製造現場が旧版のPDFを出力して加工を進めると、手戻りや材料ロス、納期遅延につながる可能性があります。

図面管理ソフトでは、改訂番号や版数、更新日時、変更理由、承認者などを記録し、どのファイルが正式な最新版なのかを見える化できます。

旧版を削除せず履歴として残せる仕組みなら、過去の仕様を確認したい場合にも対応しやすくなります。

また、最新版だけを閲覧対象に表示し、旧版には参照専用や使用禁止の表示を付ける運用も可能です。

部門間の情報共有を支える役割

図面は設計部門だけのものではなく、購買、製造、施工、品質保証、営業、保守など多くの部門で利用されます。

そのため、担当者がメール添付でデータを配布する方法だけでは、配布漏れや古いファイルの残存を防ぎにくいでしょう。

図面管理ソフトを共通の参照先にすると、利用者は権限の範囲内で同じ情報を確認できます。

コメント、承認依頼、通知、閲覧履歴などの機能を活用すれば、図面に関する確認作業の記録も残しやすくなります。

情報が属人化しにくくなることは、急な担当変更や技術継承への備えとしても重要です。

CADデータとPDF図面の整理方法

続いてはCADデータとPDF図面の整理方法を確認していきます。

図番を中心にした命名ルール

効率的に検索するには、ファイル名と管理項目に一定のルールを設けることが大切です。

特に図番は、図面を識別するための基準となる情報です。

品名だけで保存すると、類似名称の部品や改良品が増えた際に判別しづらくなります。

図番、品名、図面種別、改訂番号を組み合わせると、人が見てもシステムが検索しても分かりやすい情報になります。

管理項目	登録内容の例	活用場面
図番	ABC-10025	図面を一意に特定する場面
品名	搬送装置フレーム	名称から探す場面
図面種別	組立図、部品図、電気図	用途別に絞り込む場面
改訂番号	Rev2	最新版を確認する場面
案件名	物流センター改修	プロジェクト単位で探す場面
作成部署	機械設計課	担当部門を確認する場面

ファイル名は長くしすぎず、検索用の詳細情報はデータベース側に持たせる考え方が扱いやすいでしょう。

名前だけにすべての情報を詰め込むより、検索条件を柔軟に設定できるためです。

CAD形式と閲覧用PDFの使い分け

CADデータにはDWG、DXF、STEP、IGES、SXFなど、さまざまな形式があります。

編集のための元データと、現場で確認するためのPDFを区別して管理すると、誤操作を抑えやすくなります。

設計担当者にはCADデータの編集権限を与え、製造現場や協力会社にはPDFの閲覧権限を付与する運用が代表例です。

PDFは専用CADソフトがなくても閲覧しやすく、印刷時のレイアウトも確認しやすい形式です。

一方で、変更の元となるCADデータまでPDFだけで管理すると、再編集や寸法確認に支障が出ることがあります。

元データと配布用データを関連付けて保存することが、設計情報の整合性を保つポイントになります。

重複ファイルを増やさない運用

同じ図面をコピーして別フォルダに保存する方法は、一時的には便利に見えるかもしれません。

しかし、片方だけが更新されると、どちらが正しい情報なのか判断できなくなります。

共有フォルダ、メール添付、チャット、個人のデスクトップに同じPDFが増えるほど、版管理の負担も大きくなります。

そこで、図面管理ソフト上の正式データを参照元とし、利用者にはリンクや閲覧画面を案内する運用が有効です。

外部へ配布する場合も、配布日、対象ファイル、送付先、改訂番号を記録しておくと、後の確認がスムーズになります。

データベースによる検索性

続いてはデータベースによる検索性を確認していきます。

属性検索による図面の絞り込み

図面管理ソフトの大きな利点は、データベースに登録した項目を使って検索できることです。

図番を正確に覚えていなくても、品名の一部、顧客名、案件、担当者、作成期間などから候補を絞り込めます。

例えば過去に製作したステンレス製の架台を探したい場合、材質をステンレス、図面種別を部品図、作成年を指定するといった検索ができます。

こうした検索は、ファイル名だけを対象にする一般的なフォルダ検索よりも、類似案件や設計資産の再利用に向いています。

見積もり段階で過去図面を参照できれば、設計工数や部品構成を検討する材料にもなるでしょう。

全文検索と図面内文字の活用

PDF化した図面や仕様書に文字情報が含まれている場合、全文検索に対応したシステムでは注記や型式、部品名称などを検索対象にできることがあります。

図面枠に記載された品番、表題欄の顧客名、備考欄の注意事項なども検索できれば、必要な資料へ到達する時間を短縮できます。

ただし、紙図面をスキャンした画像PDFでは文字が検索対象にならない場合があります。

そのような資料はOCRで文字認識を行うか、図番や資料種別などの属性を丁寧に登録する必要があります。

検索精度を高めるには、ソフトの機能だけでなく、登録時の入力ルールを整えることが欠かせません。

サムネイルとプレビューによる確認

検索結果に図面のサムネイルやプレビューが表示されると、ファイルを開く前に内容をおおまかに確認できます。

似た図番のデータが多い現場では、視覚的に図面種別や形状を見分けられる機能が役立ちます。

専用ビューアーが搭載されていれば、CADソフトをインストールしていない利用者でも、PDFや対応形式の図面を確認しやすくなります。

製造部門が必要な寸法を確認する場合や、営業担当者が類似設備の外観を確認する場合にも便利です。

閲覧だけの利用者に編集権限を与えずに済むため、情報共有とデータ保護を両立しやすい点も見逃せません。

版管理と承認フロー

続いては版管理と承認フローを確認していきます。

改訂履歴を残す必要性

図面変更には、寸法修正、材質変更、部品追加、法規対応、顧客要望への対応など、さまざまな理由があります。

変更後の図面だけを上書き保存すると、いつ、誰が、なぜ変更したのかを追跡できません。

版管理では、改訂番号とともに変更内容、変更者、確認者、承認者、適用日を残します。

これにより、品質上の問題が発生した際にも、対象製品に適用されていた図面を確認しやすくなります。

過去の製造ロットと図面版を結び付けられれば、原因調査や是正対応にも役立つでしょう。

承認状態を見える化する仕組み

作成途中の図面と、正式に発行された図面が同じ場所に混在すると、利用者が誤って未承認データを参照するおそれがあります。

そのため、作成中、レビュー中、承認済み、廃止といったステータスを設定し、状態ごとに扱いを分けることが重要です。

承認済みの図面だけを製造部門へ公開するルールにすれば、作業現場での混乱を減らせます。

承認の完了と公開のタイミングを連動させることは、設計変更管理の基本です。

小規模な組織でも、承認者と確認方法を明確にするだけで、図面運用の品質は大きく変わります。

権限設定と操作ログの管理

図面には製品仕様や顧客情報、独自のノウハウが含まれることがあります。

すべての利用者に編集や削除の権限を与えると、誤操作や情報漏えいのリスクが高まります。

図面管理ソフトでは、部署、役職、案件、取引先ごとに閲覧、登録、編集、承認、ダウンロードの権限を設定できる場合があります。

誰がいつ閲覧したか、どのファイルを更新したかという操作ログを残せば、管理状況を確認しやすくなります。

特に外部協力会社とデータを共有する場合は、公開範囲と有効期限を慎重に設定することが求められます。

導入時の運用設計

続いては導入時の運用設計を確認していきます。

現状の図面資産を棚卸しする手順

新しい図面管理ソフトを導入する際は、最初に既存データの保管状況を把握します。

共有サーバー、個人パソコン、外付けストレージ、紙のキャビネット、メール添付など、図面が存在する場所を洗い出します。

すべてを無条件に移行すると、重複データや不要な旧ファイルまで持ち込むことになりかねません。

現行品、保守対象品、再利用の可能性がある図面、保存期限を過ぎた資料といった区分を設けると、移行対象を判断しやすくなります。

紙図面をPDF化する場合には、図番、図面名、作成年、版数を登録できるように準備しておくと、その後の検索性が高まります。

登録ルールを現場で続けられる形にする工夫

細かすぎる入力項目や複雑な手順は、登録漏れの原因になります。

必須項目は図番、品名、図面種別、改訂番号、案件名など、検索と版管理に必要なものに絞ることが現実的です。

一方で、材質、設備分類、顧客、製造番号などは、業務で頻繁に検索する項目を優先して追加します。

登録時に選択肢を用意し、表記ゆれを防ぐことも有効です。

例えば顧客名を略称、正式名称、カタカナ表記で自由入力すると、検索結果が分散してしまいます。

現場が無理なく守れるルールに整えることが、長く活用されるデータベースにつながります。

運用項目	決めておきたい内容	期待できる効果
登録者	設計者、事務担当者、管理者	登録漏れの防止
必須項目	図番、品名、改訂番号、案件名	検索精度の向上
公開時期	承認後、発行後、案件開始後	未承認図面の誤使用防止
旧版の扱い	履歴保管、閲覧制限、廃止表示	最新版との混同防止
バックアップ	頻度、保管先、復旧手順	障害時の事業継続

既存システムとの連携と定着支援

図面管理ソフトは、単独で使うだけでなく、基幹システム、生産管理、購買管理、文書管理、PLMなどと連携することで活用範囲が広がります。

部品番号や案件番号を共通化できれば、図面と部品表、発注情報、製造記録を結び付けやすくなります。

ただし、最初から大規模な連携を目指すと、導入期間や調整負荷が増える場合があります。

まずは図面検索、PDF閲覧、版管理といった基本機能を安定して運用し、その後に連携範囲を広げる方法も選択肢です。

利用者向けの簡潔な手順書を用意し、実際の案件で操作してもらうことで、ソフトを導入しただけで終わらない定着につながります。

図面管理ソフトの選定基準

続いては図面管理ソフトの選定基準を確認していきます。

自社の図面量と利用者数への適合

ソフト選定では、現在の図面件数だけでなく、今後のデータ増加も見込んで容量や性能を確認します。

二次元CAD中心なのか、容量の大きい三次元CADも扱うのかによって、必要な環境は変わります。

同時に利用する人数、拠点数、社外との共有頻度も重要な判断材料です。

少人数での利用なら導入しやすいクラウド型が適する場合があり、社内ネットワークや既存サーバーとの連携を重視するならオンプレミス型が候補になるでしょう。

将来的な部署追加や拠点展開も考慮し、利用者の増加に対応できるかを確認します。

検索機能とCAD対応形式の確認

導入候補を比較する際は、対応しているCAD形式、PDFのプレビュー、サムネイル表示、属性検索、全文検索の範囲を確認します。

自社で使っているCADデータを問題なく登録できても、ビューアーで十分に確認できなければ、現場の利便性は下がるかもしれません。

図番検索だけでなく、案件名、担当者、部品番号、材質など、自社で必要な条件から探せるかが重要です。

検索画面の操作性は、日常的な利用頻度に直結します。

実際の図面を使った試用を行い、検索結果の見やすさや登録のしやすさを確認することをおすすめします。

セキュリティと費用のバランス

クラウド型では、通信の暗号化、二要素認証、アクセス制御、バックアップ体制、障害時の対応方針を確認します。

オンプレミス型では、サーバー保守、更新作業、バックアップ、災害対策を自社でどこまで担うかを検討する必要があります。

初期費用だけでなく、月額利用料、保存容量、利用者数追加、保守契約、データ移行、教育支援などを含めた総費用で比較することが大切です。

安価なサービスでも、版管理や権限設定が不足していれば、図面業務に必要な統制を確保しにくい場合があります。

反対に高機能な製品でも、現場が使いこなせなければ効果は限定的です。

必要な機能を優先順位付けし、業務に合う選択を進めましょう。

まとめ

図面管理ソフトは、CADデータやPDF図面を保管するだけでなく、検索、版管理、承認、権限設定、情報共有を支える重要な仕組みです。

図番や品名、案件名などの属性情報を整備し、データベースで検索できる状態にすると、過去の設計資産を活用しやすくなります。

最新版の明示と改訂履歴の保存は、誤った図面の使用を防ぎ、品質管理にもつながる要素です。

導入時には、既存データの棚卸し、登録ルール、公開手順、権限設定をあわせて設計する必要があります。

図面を探す時間を減らし、正しい情報を確実に使える環境を整えることが、図面管理ソフトを活用する目的といえるでしょう。
