三相変圧器の結線図の見方は?代表的な結線方式と特徴を解説!(結線方法・位相差)

三相変圧器は、工場やビル、受変電設備などで大きな電力を効率よく扱うために欠かせない機器です。

しかし結線図にはデルタ結線やスター結線、一次側と二次側の接続、位相差を示す時計記号などが並び、初めて見る人には読み取りにくい部分もあるでしょう。

結線図の基本記号と各結線方式の役割を順番に理解すれば、電圧比、接地方法、三相三線式や三相四線式への対応などを整理しやすくなります。

三相変圧器の結線図の見方

三相変圧器の結線図の見方

それではまず三相変圧器の結線図の見方について解説していきます。

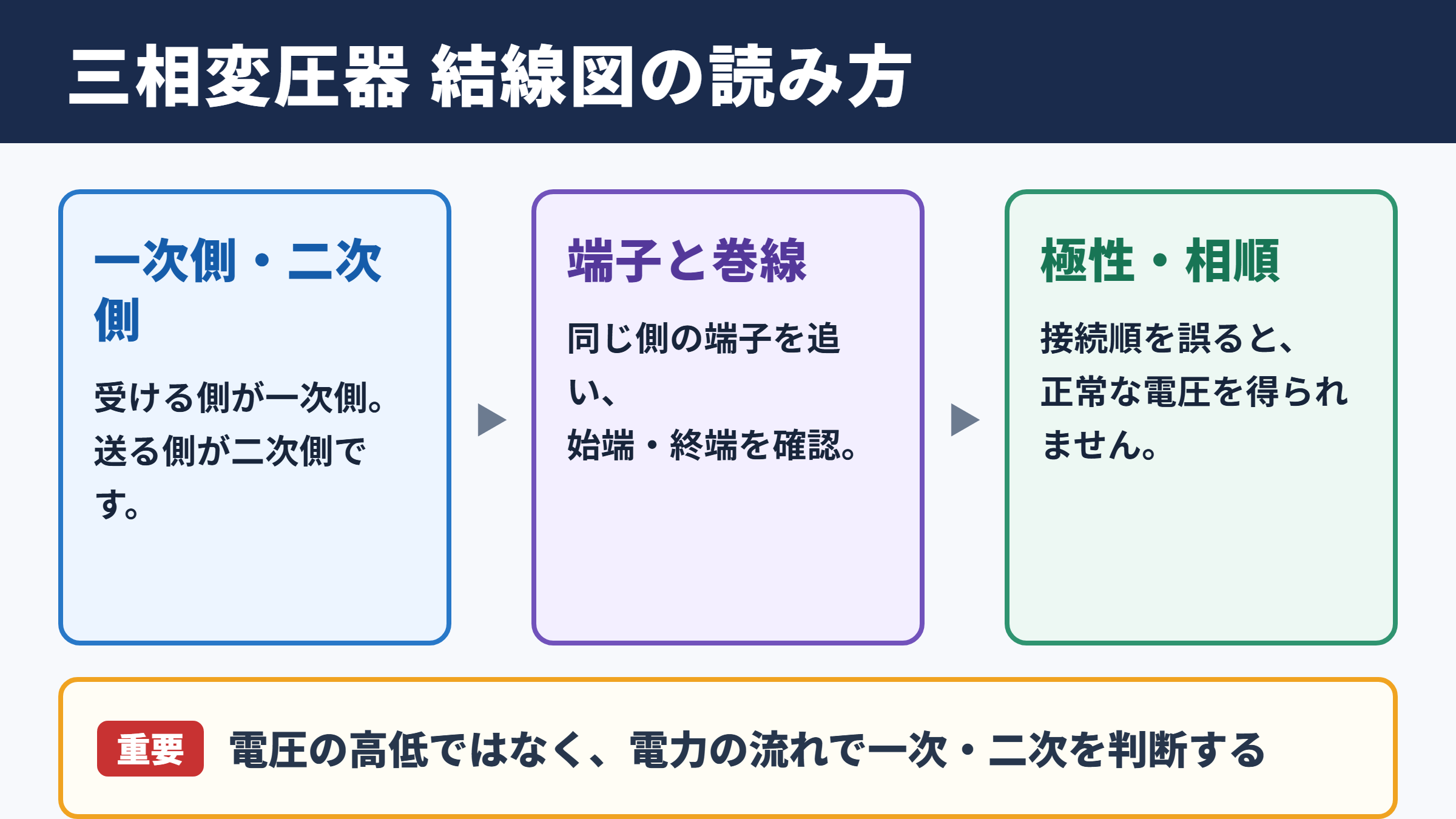

一次側と二次側の区別

結線図では、電源から受ける側を一次側、負荷へ送り出す側を二次側として描き分けます。

高圧受電設備では一次側が高圧、二次側が低圧となるケースが多いものの、昇圧用変圧器では電圧の関係が反対になることもあります。

そのため、単純に高い電圧側が一次側と考えるのではなく、どちらから電力を受け、どちらへ供給する設計なのかを確認することが大切です。

図面上では一次巻線と二次巻線が別々に配置され、端子記号や定格電圧、結線記号が付記されています。

各相の端子は一般にU、V、Wやu、v、wなどで表され、図面によってはR、S、Tの相名称も併記されます。

大文字と小文字の使い分けは製図ルールによって異なりますが、同じ側の端子同士を追い、巻線のつながりを確認する読み方が基本です。

巻線記号と端子極性

変圧器の巻線には始端と終端があり、その極性を意識しなければ結線方法を正しく判断できません。

結線図の黒丸、白丸、端子番号、または巻線の向きは、各相に発生する電圧の瞬間的な向きを示す手掛かりになります。

三相交流では各相の電圧が時間的にずれているため、巻線の接続順序を誤ると本来の線間電圧が得られなかったり、循環電流が生じたりします。

相順は三相交流の電圧が変化する順番です。

RからS、SからTへ進む正相を前提に結線図が作られるため、端子の接続時には相順計で確認する作業が重要になります。

図面を読む際は、各巻線の片側だけを見るのではなく、始端と終端がどの相へ接続されているかを一周たどると分かりやすくなります。

特にデルタ結線では、一つの巻線の終端と次の巻線の始端を接続して環状にするため、端子の追跡が理解の近道です。

結線記号と時計記号

三相変圧器では、結線方式をアルファベットで表す結線記号が使われます。

大文字は通常は高圧側、小文字は低圧側を示し、Dまたはdはデルタ結線、Yまたはyはスター結線、Zまたはzはジグザグ結線を表します。

中性点が外部端子へ取り出されている場合は、nを追加して表記します。

記号 結線方式 結線図で注目する点
D 高圧側デルタ結線 三つの巻線が三角形に閉じている構成
Y 高圧側スター結線 三つの巻線の一端が一点に集まる構成
d 低圧側デルタ結線 二次側に中性線を取り出さない構成
yn 低圧側スター結線と中性点 中性線を利用する三相四線式に対応
Zn ジグザグ結線と中性点 接地や不平衡負荷対策で用いられる構成

結線記号の末尾に付く数字は時計記号と呼ばれ、一次側と二次側の線間電圧の位相差を示します。

時計記号は並列運転の可否にも関わる重要な表示なので、結線図と銘板の両方で確認しましょう。

デルタ結線とスター結線の構成

続いてはデルタ結線とスター結線の構成を確認していきます。

デルタ結線の電圧と電流

デルタ結線は三つの相巻線を三角形に接続する方式であり、各巻線には線間電圧がそのまま加わります。

巻線電流と線電流には違いがあり、線電流は相電流の平方根三倍になります。

デルタ結線では相電圧と線間電圧が等しくなります。

線電流は相電流の平方根三倍となるため、電流値を確認するときは巻線側か配線側かを区別する必要があります。

デルタ結線の利点は、第三高調波などの零相成分が閉回路内を循環しやすく、外部電圧の波形への影響を抑えやすいことです。

また、一相に異常が発生した場合でも条件によっては開放デルタとして限定的な運転を続けられる点が知られています。

ただし中性点を作れないため、単相負荷へ中性線を供給する用途にはそのままでは向きません。

スター結線の中性点

スター結線は各相巻線の一端を一点へ集める方式で、その共通点を中性点と呼びます。

中性点を引き出して接地すれば、三相四線式として三相負荷と単相負荷を同じ系統で扱うことが可能です。

低圧配電で多く見られる方式であり、照明やコンセントなどの単相負荷を接続する設備では特に重要な役割を持ちます。

スター結線では相電圧が線間電圧の平方根三分の一となります。

反対に線電流と相電流は等しいため、図面に記載された電圧値や電流値を読む際には、この関係を押さえておくと判断しやすくなります。

中性点を接地するかどうかは、感電保護と地絡事故時の挙動を左右します。

デルタスター結線の組み合わせ

実際の三相変圧器では、一次側と二次側で同じ結線方式を使うとは限りません。

高圧側をデルタ結線、低圧側をスター結線にしたデルタスター結線は、受変電設備でよく用いられる代表的な組み合わせです。

低圧側に中性点を設けながら、高圧側のデルタ閉回路によって高調波成分の影響を抑えやすい点が特徴になります。

デルタスター結線では、一次側と二次側の間に一般に三十度の位相差が生じます。

別の変圧器と低圧側を並列接続する場合は、電圧比だけでなく結線群と位相差を一致させる必要があります。

結線図で三角形と星形が描かれていたら、二つの側で電圧の位相が完全には一致しない可能性を意識してください。

この確認を省くと、計器の値や保護継電器の方向判定を誤解する原因になります。

代表的な結線方式の種類

続いては代表的な結線方式の種類を確認していきます。

デルタデルタ結線

デルタデルタ結線は一次側と二次側の両方をデルタ結線にする構成です。

通常は一次側と二次側の位相差がなく、結線図上でも両側が三角形として表されます。

中性点は得られませんが、三相三線式の動力負荷を中心とした系統では扱いやすい方式です。

第三高調波成分がデルタ内を循環できるため、線間電圧の波形を比較的安定させやすい面があります。

一方で単相三線式や中性線を必要とする負荷への供給には、別の対策が必要になるでしょう。

結線図では三つの頂点がそれぞれ線路端子へつながっているかを確認すると、デルタデルタ結線を判別できます。

スタースター結線

スタースター結線は一次側と二次側の双方をスター結線にする方式です。

中性点を取り出せる設計にすれば接地方式を構成しやすく、各相の対地電圧を管理しやすい特徴があります。

ただし第三高調波の影響や不平衡負荷による中性点移動を考慮する必要があり、単純なスター結線だけでは用途が限られる場合もあります。

実務では第三巻線としてデルタ結線を設け、高調波電流の通路を作る構成が採用されることがあります。

図面にスター結線が二組あり、さらに補助デルタ巻線が描かれていれば、安定化を意図した三巻線変圧器の可能性を検討してください。

ジグザグ結線

ジグザグ結線は各相の巻線を二分し、異なる相の巻線部分を組み合わせる特殊な結線方式です。

結線図はデルタやスターより複雑に見えますが、零相電流の扱いや中性点形成に優れた性質を持ちます。

接地変圧器として用いられるほか、不平衡負荷がある系統で中性点を安定させる目的でも活用されます。

結線方式 中性点 主な特徴 適した用途
デルタデルタ 取り出せない 位相差がなく三相負荷に対応しやすい 動力設備の三相三線式
デルタスター 二次側で可能 三十度の位相差と低圧中性線 高圧受電から低圧配電
スタースター 両側で可能 接地構成を取りやすい 中性点管理を要する系統
ジグザグ 可能 零相成分と不平衡への対応 接地変圧器や補助設備

図記号だけで判断が難しい場合は、結線記号のZやz、そして中性点端子の有無を確認する方法が確実です。

位相差と時計記号の基礎

続いては位相差と時計記号の基礎を確認していきます。

時計記号の読み取り方

時計記号は、高圧側の線間電圧を時計の十二時方向に固定し、低圧側の線間電圧がどの方向に位置するかで位相差を表します。

時計の数字一つ分は三十度に相当します。

たとえばDy11では、低圧側電圧が高圧側電圧に対して時計の十一時方向となり、位相のずれが三十度であることを示しています。

表記の方向を進みか遅れかとして読む際は、採用されている基準と図面上のベクトル表示を合わせて確認しましょう。

時計記号は数字だけを暗記するより、時計盤で三十度刻みと理解する方法が実用的です。

三十度位相差が生じる理由

デルタ結線とスター結線では、巻線に加わる相電圧と外部端子から得られる線間電圧の関係が異なります。

スター結線の線間電圧は二つの相電圧のベクトル差として得られるため、相電圧に対して角度がずれます。

このベクトル関係によって、デルタ側とスター側を組み合わせた変圧器では一般に三十度の位相差が発生します。

三相電圧は各相が百二十度ずつ離れたベクトルとして考えられます。

スター結線の線間電圧は相電圧の平方根三倍となり、位相も三十度ずれるため、結線方式の違いが時計記号へ反映されます。

この仕組みを知っておくと、結線図に示された配線を丸暗記せず、なぜ位相差が生じるのかを理解できます。

保護継電器、電力量計、同期確認装置などを扱う場面でも役立つ知識です。

並列運転で必要な条件

複数の変圧器を並列で運転する場合、二次側を接続する前に重要な条件を満たしているか確認しなければなりません。

主な確認項目は電圧比、極性、相順、結線群、パーセントインピーダンスです。

これらが異なると、負荷をつないでいなくても変圧器間に大きな循環電流が流れるおそれがあります。

位相差が異なる変圧器の二次側を直接並列接続すると、線間電圧の差が短絡に近い状態を生む危険があります。

銘板の結線記号と時計記号を必ず照合し、設備責任者の手順に従って作業してください。

容量が異なる変圧器でも、条件が適切であれば並列運転できる場合があります。

ただしインピーダンスが大きく異なると負荷分担が偏るため、容量比だけでは安全性を判断できません。

結線図を確認する実務上の手順

続いては結線図を確認する実務上の手順を確認していきます。

銘板と単線結線図の照合

現場で結線を確認するときは、最初に変圧器の銘板を確認します。

定格容量、一次電圧、二次電圧、周波数、インピーダンス、結線記号、タップ電圧などを読み取り、単線結線図の記載と照合してください。

単線結線図は三相回路を一本の線で簡略化して表すため、実際の端子接続までは分からないことがあります。

その場合は端子接続図、展開接続図、機器図、施工図面まで確認範囲を広げる必要があります。

単線結線図だけで巻線の極性や端子順序を決めつけないことが、誤接続を防ぐ基本です。

相順と電圧の測定

施工後または改修後には、相順計を用いてR、S、Tの相順が設計と一致しているか確認します。

三相モーターが逆回転する原因の多くは、二相の入れ替わりによる相順の反転です。

また、各線間電圧と各相の対地電圧を測定し、定格値から大きく外れていないかを確認します。

スター結線で中性線を使用している設備では、各相と中性線の電圧も重要な確認対象になります。

測定器は対象電圧に適した定格のものを使用し、活線作業に関する安全規則と保護具の要件を守ることが不可欠です。

高圧設備の測定や結線変更には、感電、短絡、アーク発生の危険があります。

資格、作業手順、停電範囲、検電、接地を含む安全管理を整えたうえで実施してください。

保護装置との関係

変圧器の結線方式は、地絡継電器、過電流継電器、差動継電器などの保護方式にも関係します。

たとえばデルタ側では零相電流が外部線路へ現れにくく、スター接地側では地絡電流の通路が構成されます。

そのため、変流器の設置位置や残留回路の組み方は、変圧器の結線方式を踏まえて設計されます。

差動保護では、変圧器内部の位相差を補償しないと外部事故時に不要動作するおそれがあります。

結線図は配線を示すだけでなく、保護協調を読み解く資料でもあります。

保護継電器の設定値を扱う場合は、電気主任技術者や設計者が作成した保護協調資料も合わせて確認しましょう。

三相変圧器の結線図のまとめ

三相変圧器の結線図では、一次側と二次側の区別、巻線端子の接続順序、デルタ結線とスター結線の形を押さえることが出発点になります。

デルタ結線は三相三線式の動力系統と相性がよく、スター結線は中性点を利用した三相四線式へ対応しやすい特徴があります。

デルタスター結線のように異なる結線方式を組み合わせる場合、三十度の位相差と時計記号を確認することが特に重要です。

並列運転では電圧比、極性、相順、結線群、インピーダンスを照合し、二次側を安易に接続しないよう注意してください。

また、図面を読むだけでなく、銘板、単線結線図、端子接続図、保護協調資料を照合すると、設備全体の仕組みをより正確に把握できます。

結線図の理解は、施工、点検、故障調査、保護装置の確認まで幅広い場面で役立つ基礎知識でしょう。
