φとは？意味・読み方と直径の表記をわかりやすく解説！（半径・径・内径・外径）

φとは？意味・読み方と直径の表記をわかりやすく解説！（半径・径・内径・外径）

図面や部品表で見かける「φ」は、機械加工、建築、配管、DIYなどで欠かせない記号です。

見た目はギリシャ文字のファイに似ていますが、使われている場所によっては直径を示す記号として読む必要があります。

半径との違い、穴の内径と円筒の外径の見分け方まで理解すると、図面を読むときの迷いが大きく減るでしょう。

この記事では、φの意味と読み方を基本から整理し、数値の読み取り方や表記上の注意点をわかりやすく解説します。

φの意味と直径を示す記号

それではまずφの意味と直径の表記について解説していきます。

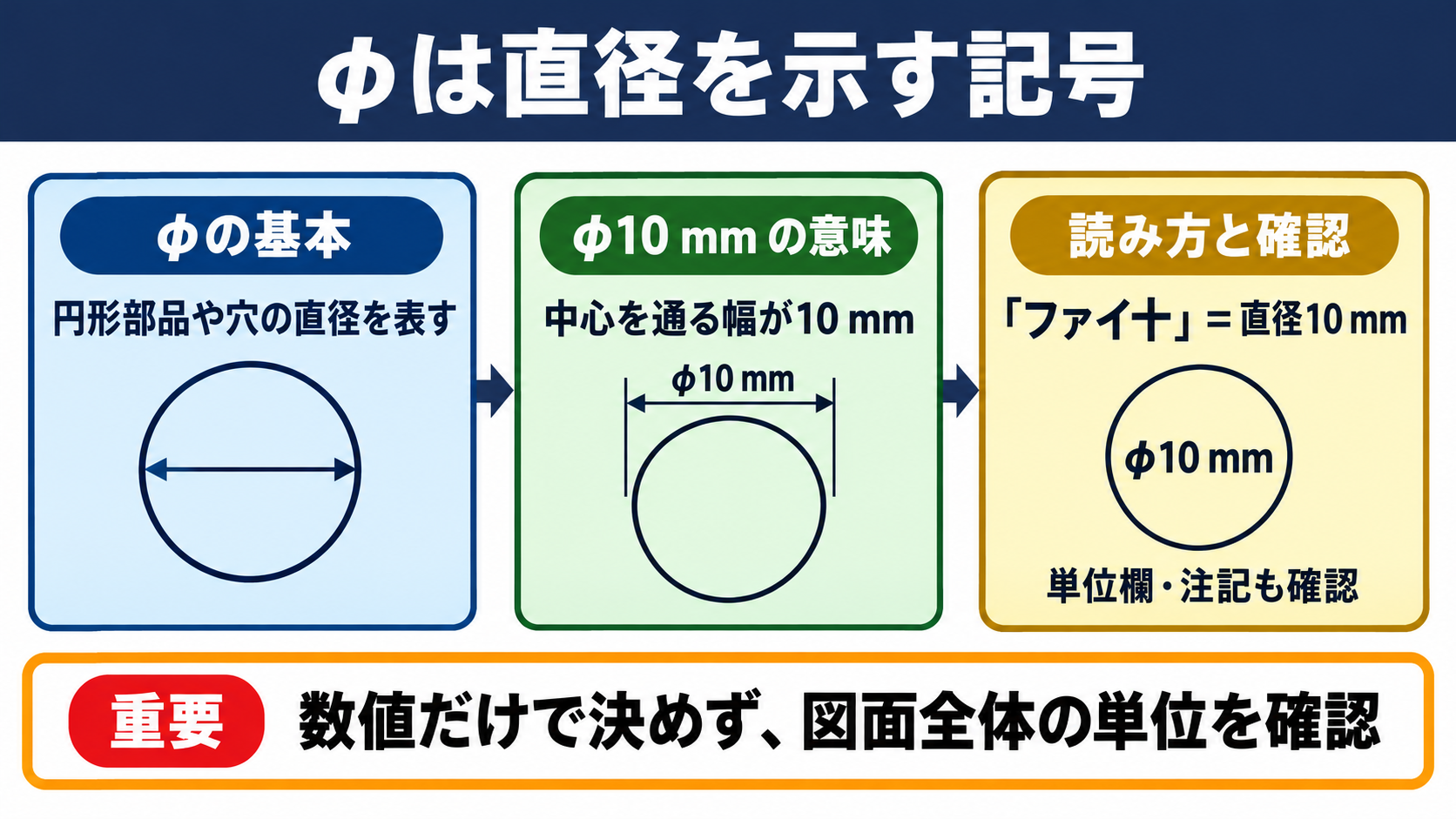

直径記号としてのφの基本

図面に書かれたφは、円形の部品や穴の直径を表す記号です。

直径とは、円の中心を通って円周の両端を結んだ長さを指します。

たとえば「φ10 mm」とあれば、直径が10 mmの丸棒、穴、ねじ部などを意味します。

機械製図では、本来は直径記号「⌀」を用いる場面がありますが、実務では入力のしやすさからφが広く使われています。

そのため、製作図、見積書、加工指示書では、φと数値をひとまとまりで読む習慣が重要です。

「φ10」を「ファイ十」と声に出すこともありますが、内容としては「直径十ミリ」と理解すると間違いにくくなります。

単位が省略されている場合は、図面の単位欄や注記を確認します。

日本の機械図面ではmmを基本単位としていることが多いため、φ10は通常10 mmを指します。

ただし、配管、海外製品、インチ規格の資料では単位が異なることもあります。

数値だけを見て決めつけず、図面全体のルールを先に確認する姿勢が大切です。

φの読み方と使われる場面

φは一般に「ファイ」と読み、寸法を伝えるときは「直径」と言い換えます。

φはギリシャ文字のファイを借りた表記であり、数学では黄金比など別の意味で使われることもあります。

しかし、寸法線や穴の指示の近くに置かれたφは、数学記号ではなく直径記号として読むのが基本です。

たとえば加工担当者に「φ6のドリル穴を四つ開けます」と伝えれば、直径6 mmの穴を四つ加工する指示になります。

口頭で「ファイ六」と言うと短く正確に伝えやすいため、工場や設計現場でよく用いられます。

一方、一般向けの説明書や販売ページでは、「直径6 mm」と書いたほうが専門知識のない人にも伝わりやすいでしょう。

家具の脚、ボルト、丸パイプ、蛇口の穴など、断面が円形の対象にはφが使われます。

円形に見えても、楕円、角穴、長穴には単純なφ表記を使いません。

直径はどの方向で測っても同じになる真円や円筒で成り立つ寸法だからです。

図面で記号の意味が不明なときは、対象の形状が丸いかどうかを最初に見ると判断しやすくなります。

直径と半径の関係

直径は半径の2倍であり、半径は直径の半分です。

半径は、円の中心から円周までの距離をいいます。

直径は中心をはさんだ円周から円周までの距離なので、半径が二つ並んだ長さになります。

この関係を理解していないと、φの数値を半径と取り違え、必要な部品より大きいものや小さいものを選ぶ原因になります。

たとえばφ20 mmの円板は、半径20 mmではありません。

この円板の半径は10 mmで、中心から端までを測ると10 mmになります。

円の面積や円周を計算するときも、図面にあるφをそのまま半径として式に入れないよう注意が必要です。

円周率を用いる計算では、直径を使う式と半径を使う式を区別します。

半径をr、直径をdとすると、d＝2rという関係です。

寸法を読み取った後に、求めたい値が半径なのか直径なのかを一度言葉で確認すると、計算ミスを防げます。

径と直径の言葉の使い分け

続いては径と直径の言葉の使い分けを確認していきます。

径という言葉の範囲

径は円や円筒の大きさに関わる長さを表す広い言葉で、直径を省略して使うことがあります。

日常や現場では、「穴径」「軸径」「管径」のように、径を含む複合語が多く使われます。

穴径は穴の大きさ、軸径は回転軸の太さ、管径は管の大きさを示す言葉です。

これらは多くの場合、円形断面の直径を意味します。

ただし、径という一文字だけでは、必ずしも直径だけを指すとは限りません。

半径を意味する文脈もあり、数学では「半径」「直径」を明確に使い分ける必要があります。

製図や加工の会話で「径はいくつですか」と聞かれた場合は、対象が穴や丸棒なら直径を尋ねていることが一般的です。

一方で、球や円弧の設計では、R10のように半径を明示する表記が別に使われます。

専門用語は省略されるほど文脈への依存が強くなるため、口頭指示では「穴の直径」「外側の直径」と補うと安全です。

対象のどの部分を測るのかまで共有して初めて、誤解のない寸法になります。

直径と半径を区別する表記

直径にはφまたは⌀を使い、半径にはRを使うのが図面表記の基本です。

円弧や丸みのある角を示す寸法では、Rが半径を表します。

たとえばR5は、中心から円弧までの距離が5 mmであることを示します。

これに対してφ10は、中心を通って反対側までの幅が10 mmであることを示す表記です。

R5の円弧は、結果として直径10 mmの円の一部と考えることができます。

しかし、円弧の中心位置や形状を決める設計では、直径ではなく半径の指示が必要になる場合があります。

丸穴にはφ、角の丸みにはRという見方を身につけると、図面を読む速度が上がります。

なお、球状の部品では球の直径を示す専用の記号が使われることもあります。

平面の円と立体の球では測る対象が異なるため、記号だけでなく注記や投影図も確認しましょう。

記号を見た瞬間に数値だけを追うのではなく、円、穴、丸み、球のどれに付いている寸法かを見ることが基本です。

表記	示す長さ	主な対象	表記例
φ	直径	穴、丸棒、円筒	φ12
⌀	直径	機械製図の円形寸法	⌀12
R	半径	円弧、角の丸み	R6
SR	球の半径	球面	SR15
Sφ	球の直径	球体、球面	Sφ30

数値と単位を読む際の注意点

φの後ろにある数値は、対象の大きさを直接示す重要な情報です。

ただし、数値が同じでも単位が違えば実際の大きさは大きく変わります。

φ1/2とφ12.7 mmは、インチ表記をmmへ換算した場合に近い大きさを示します。

1 inchは25.4 mmなので、1/2 inchは12.7 mmです。

海外製の配管部材や工具では、inch、mm、呼び径が混在する場合があります。

呼び径は実測した外径や内径と一致しないことがあるため、φの実寸とは同じものとして扱えません。

たとえば配管の呼び径は、接続規格や流量区分のための名称として定められていることがあります。

購入時には、呼び径だけでなく、外径、内径、ねじ規格を確認する必要があります。

また、公差が付いた「φ10±0.1」のような表記では、直径が9.9 mmから10.1 mmの範囲で許容されます。

数値の後ろにある記号を読み飛ばすと、組み立て時に入らない、がたつくといった問題につながります。

寸法、単位、公差は一組として確認する習慣を持ちましょう。

内径と外径の見分け方

続いては内径と外径の見分け方を確認していきます。

内径の意味と測る場所

内径は、管や穴などの内側にある円の直径です。

内径は英語のinside diameterに対応し、IDと略記されることもあります。

ストロー、ホース、パイプ、ベアリングの中央穴など、内部に空間がある部品で使われる寸法です。

たとえば内径φ8 mmのホースとは、液体や空気が通る内側の通路が直径8 mmであるホースを指します。

外から見た太さが同じでも、内径が異なれば流せる量や通せる部品の太さは変わります。

電線を保護するチューブなら、通したい電線束の外径より内径が十分に大きいことが必要です。

穴に軸を通す場合も、穴の内径と軸の外径の組み合わせが重要になります。

図面では「内径φ20」や「ID20」のように、内側を指すことがわかる注記を添える場合があります。

断面図では、中心線から内側の壁までをたどると、どの円に寸法が付いているかを判断できます。

内径を測るときは、ノギスの内側測定用ジョウを使う方法が一般的です。

外径の意味と部品選び

外径は、管や円筒形部品の最も外側にある円の直径です。

外径は英語のoutside diameterに対応し、ODと略される場合があります。

パイプ、丸棒、ボルトの軸部、ベアリングの外輪などの外側の大きさを確認するときに用います。

たとえば外径φ16 mmのパイプは、外から外までを測った幅が16 mmです。

このパイプを穴へ差し込む場合、穴の内径は外径φ16 mmよりわずかに大きくする必要があります。

逆に、外径が穴の内径より大きければ、そのままでは入りません。

壁に配管を通す、チューブに継手を接続する、丸棒を軸受けへ通すといった作業では、外径の確認が欠かせません。

外径はノギスの外側測定用ジョウで測ることができます。

柔らかいホースを強く挟むとつぶれて小さく測定されるため、力をかけすぎないようにします。

製品説明の「16 mm径」が内径か外径か不明なときは、寸法図、仕様表、販売元への確認で判断することが重要です。

対象	内径で確認する内容	外径で確認する内容	選定時のポイント
ホース	流路、差し込み先	取り回し、固定具	継手との適合
金属パイプ	通す棒、流体の通路	穴への挿入、クランプ	肉厚も確認
ベアリング	軸に通す穴	ハウジングに入る外輪	軸径と取付穴径
スペーサー	通すボルトの太さ	周囲との干渉	長さと径を併記
チューブ	電線束の通過	結束具への収まり	曲げやすさも考慮

肉厚から内径を求める計算

管やパイプでは、外径と肉厚がわかれば内径を計算できます。

肉厚とは、外側の表面から内側の表面までの片側の厚さです。

内径は、外径から肉厚の2倍を引くことで求められます。

外径の両側に肉厚があるため、肉厚を一度だけ引くのは誤りです。

たとえば外径φ20 mmで肉厚が2 mmの管なら、内径は16 mmになります。

この計算は、チューブに通せるケーブルの太さを見積もるときにも役立ちます。

ただし、実際の製品には製造上の寸法差やつぶれ、継手部分の段差があることがあります。

ぎりぎりの寸法で選ぶと、挿入できなかったり摩擦が大きくなったりする可能性があります。

柔軟なホースでも、曲げた状態では通路が狭くなることがあります。

通す物の外径には、余裕を持たせて選ぶことが安全です。

図面にあるφ表記の読み取り方

続いては図面にあるφ表記の読み取り方を確認していきます。

穴加工の寸法と深さの指示

穴の指示では、φの数値だけでなく、穴が貫通しているか、どこまで掘るかを確認する必要があります。

φの後ろの数値は穴の太さを示し、深さや加工の種類は別の注記で示されます。

「φ6 深さ10」のような記載は、直径6 mmで深さ10 mmの止まり穴を表します。

「φ6 貫通」と書かれていれば、部品の厚みを最後まで通る穴です。

皿穴や座ぐり穴では、ボルト頭を沈めるために、複数の直径が併記されることがあります。

この場合、小さいφがねじや軸の通る穴、大きいφが座ぐりや皿部に対応することが一般的です。

穴の入口だけが大きい形状は、正面図だけではわかりにくいため、断面図や詳細図も参照します。

ドリル径と完成した穴径が完全に同じとは限らない点にも注意が必要です。

精度が求められる穴では、下穴加工の後にリーマ仕上げを行うことがあります。

DIYで穴を開ける場合でも、使うねじの呼び径と必要な穴径を事前に確認しましょう。

公差と寸法精度の見方

φに付く公差は、直径として許される寸法の範囲を示します。

部品は設計値どおりの寸法に完全に仕上げることが難しいため、用途に応じて許容範囲を定めます。

「φ10＋0.02／0」のような表記なら、直径10 mmより小さくはならず、最大10.02 mmまでが許容されます。

これは穴と軸を組み合わせる際に、すき間や締め付けの具合を管理するための指定です。

穴が小さすぎると軸が入らず、穴が大きすぎるとがたつきが生まれます。

反対に軸が太すぎると、組み立て時に強い力が必要になったり、部品を傷めたりします。

公差の細かい部品では、定規だけでなくマイクロメータ、シリンダゲージ、ピンゲージなど用途に合った測定器を使います。

家庭用の作業では厳密な公差を扱わないことも多いですが、既製品の穴に合わせる場面ではわずかな差が問題になることがあります。

ねじ、ベアリング、金属パイプを組み合わせるときは、呼びサイズだけでなく実際の外径と内径を確認しましょう。

公差記号を理解すると、図面の数値が単なる目安ではなく、機能を成立させる条件だとわかります。

寸法表記で起こりやすい誤解

φ表記で多い誤解は、直径と半径の混同、内径と外径の取り違え、単位の見落としです。

φ12は半径12 mmではなく、直径12 mmを表すため、半径は6 mmです。

もう一つの誤解は、製品名に含まれる「○○径」を必ず実測外径だと考えることです。

特に配管の呼び径やねじの呼びは、規格上の名称であり、ノギスで測った外径と一致しない場合があります。

また、表示が「φ10用」となっている部品は、直径10 mmの軸に使うのか、直径10 mmの穴に使うのかを文脈から確認しなければなりません。

固定金具なら対象物の外径、ブッシュなら取付穴の内径を指すことがあります。

図面の寸法線がどの輪郭線へ向かっているかを追うと、対象箇所を正しく特定できます。

印刷された図面では、紙の上で実測して寸法を判断しないことも大切です。

図面は縮尺で印刷されている場合があり、書かれた数値が正しい寸法情報になります。

疑問が残る箇所は、似た形の他の寸法や注記と照らし合わせて読み解きましょう。

よくある誤解	正しい確認方法	起こりやすい問題
φを半径として読む	直径を示す記号と理解する	部品サイズの選定ミス
内径と外径を混同する	内側か外側かを図で確認する	接続不能、干渉
単位を省略して考える	図面の単位欄を見る	大幅な寸法違い
呼び径を実寸と考える	規格表と実寸を分けて確認する	配管やねじの不適合
穴径だけを見る	深さ、貫通、座ぐりも確認する	加工のやり直し

φの意味と直径表記のまとめ

φは、図面や加工指示において円形部分の直径を示す記号です。

「φ10」は一般に直径10 mmを意味し、半径はその半分の5 mmではなく、直径20 mmの場合に10 mmとなります。

径という言葉は直径を省略して使われることがありますが、図面ではφ、⌀、Rなどの記号を区別して読み取ることが大切です。

内径は部品の内側の直径、外径は外側の直径であり、ホース、パイプ、ベアリングなどでは両方を確認する必要があります。

外径と肉厚がわかれば、内径は外径から肉厚の2倍を引いて求められます。

穴のφ表記では、深さ、貫通の有無、座ぐり、公差まで合わせて確認すると加工ミスを防げます。

呼び径やインチ表記が混在する製品では、実寸、単位、規格を別々に確認しましょう。

次に図面や製品仕様を見るときは、φの付いた数値が内側と外側のどちらを示すのか、対象の形状と一緒に確かめてみてください。
