ピンゲージの使い方は？測定方法や手順も解説！（穴径測定：ホールゲージ：注意点：コツなど）

ピンゲージは、穴の直径を素早く判定するために使われる精密測定工具です。

ノギスでは測りにくい小径穴や深い穴でも、適切なサイズのピンを通すことで、穴径の合否や加工状態を判断しやすくなります。

ただし、測定する穴の汚れ、バリ、挿入方向、温度差などを見落とすと、実際の寸法とは異なる結果になりかねません。

この記事では、ピンゲージの基本的な使い方から穴径測定の手順、ホールゲージとの使い分け、測定精度を保つコツまで、現場で役立つ考え方を詳しく紹介します。

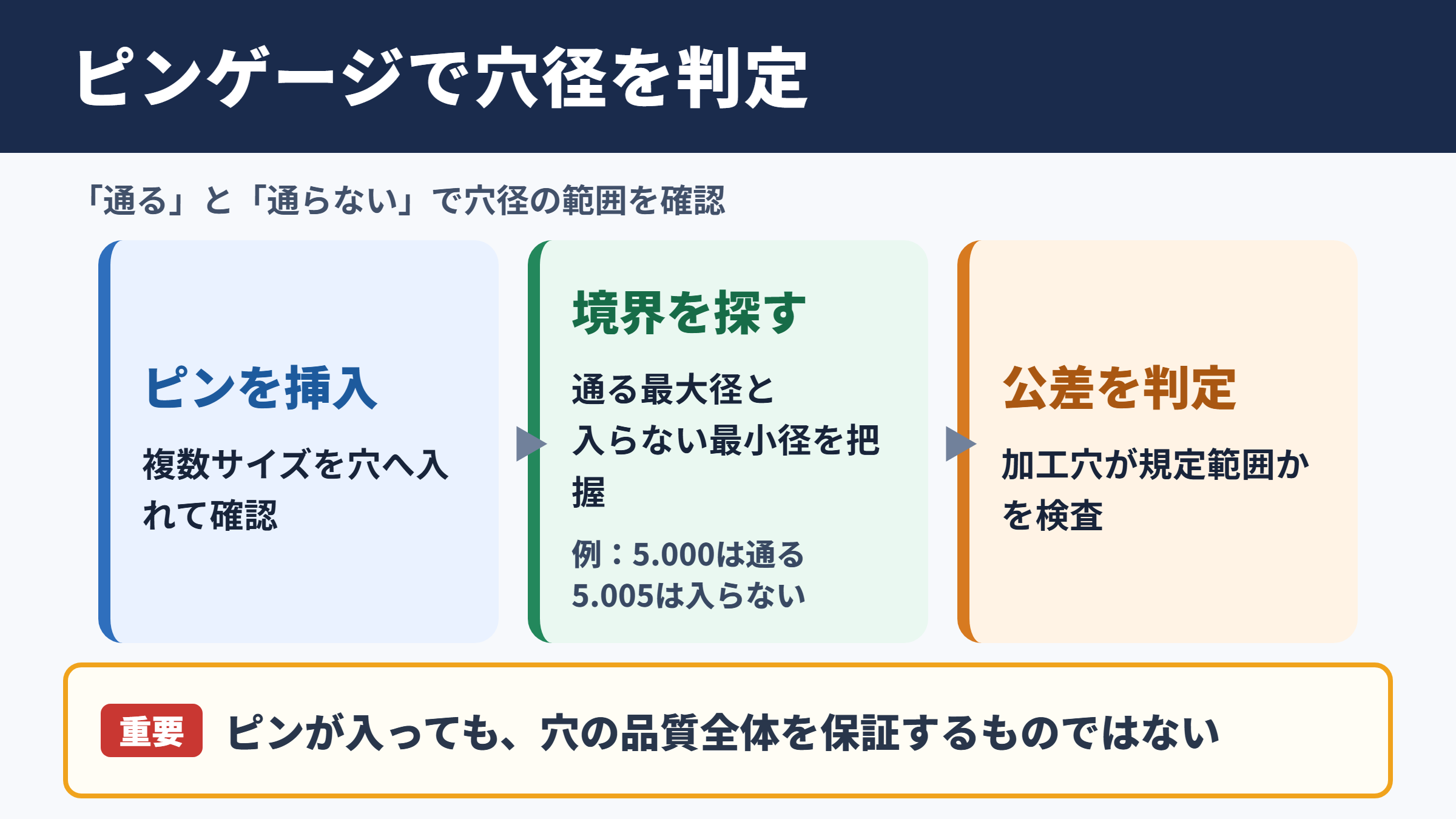

ピンゲージによる穴径測定の基本

それではまず、ピンゲージを使った穴径測定の結論と基本的な考え方について解説していきます。

通るピンと通らないピンで判断する方法

ピンゲージによる穴径測定では、測定対象の穴に対して複数サイズのピンを挿入し、通るか通らないかを確認します。

穴に無理なく入る最大径のピンと、入らない最小径のピンを把握することで、穴径のおおよその範囲を判定できます。

たとえば、直径5.000mmのピンは通り、直径5.005mmのピンが入らなければ、穴径はその間にあると考えられるでしょう。

この方法は、穴の内径を数値として細かく読み取るというより、加工穴が指定公差の範囲に収まっているかを確認する検査に向いています。

量産部品の受入検査や、リーマ仕上げ後の確認、タップ下穴の確認などで採用される理由もここにあります。

ピンゲージが穴径測定に向く理由

ピンゲージは、円筒形の外径が高精度に仕上げられているため、穴へ直接入れるだけで内径を比較できます。

ノギスの内側ジョウでは届きにくい小さな穴でも使いやすく、測定者の読み取り誤差を抑えやすい点が特徴です。

また、測定結果が感覚的にわかりやすいため、経験の浅い作業者でも一定の基準で判定しやすくなります。

一方で、穴の真円度、円筒度、テーパー、位置度まで一度に詳しく確認できる工具ではありません。

ピンが入ったからといって穴の品質全体が保証されるわけではなく、必要に応じて投影機、三次元測定機、シリンダゲージなどを組み合わせる必要があります。

測定前に知っておきたいピンゲージの種類

一般的なピンゲージには、単体で使用するピンタイプと、複数の寸法がセットになったピンゲージセットがあります。

単体品は特定の穴径を頻繁に検査する場合に便利で、セット品は試作や多品種の加工確認に適しています。

素材は工具鋼や超硬合金が多く、超硬製は摩耗に強いため、使用頻度が高い現場で選ばれることがあります。

また、呼び寸法の刻印だけでなく、精度等級、長さ、メーカーの校正情報を確認しておくと、検査記録の信頼性を高められます。

ピンゲージの使い方と測定手順

続いては、ピンゲージを使って穴径を測定する具体的な手順を確認していきます。

測定面とピンゲージの清掃

測定を始める前に、穴の入口、穴の内部、ピンゲージの表面をきれいにします。

切粉、研削粉、油膜、指紋、微細なバリが残っていると、ピンが途中で止まり、穴径が小さいように見えることがあります。

柔らかいウエスや不織布を使い、必要に応じてエアブローで異物を除去するとよいでしょう。

ただし、強いエアブローで切粉を飛散させると周囲の測定面に付着する場合もあるため、作業環境に合った方法を選びます。

ピンゲージ表面に傷や打痕がある状態では、正しい穴径判定はできません。

使用前には明るい場所で外観を確認し、異常があれば使用を控えることが重要です。

小さいサイズから順に当てる手順

穴径が不明な場合は、予想寸法より少し小さいピンゲージから試します。

最初から大きすぎるピンを入れると、穴の入口に傷を付けたり、バリを潰して判定を不正確にしたりするおそれがあります。

小さいサイズが通ったら、0.001mmや0.005mmなど、手元のピンゲージセットの刻み幅に合わせて徐々にサイズを上げていきます。

穴に対してピンをまっすぐ保持し、力をかけずに自重または指先の軽い押し込みで確認してください。

斜めに挿入すると入口だけで引っかかり、実際の穴径より小さく判断する原因になります。

複数の位置で確認する方法

穴径は、入口付近だけ測って終わりにすると見逃しが出ることがあります。

ドリル加工では入口側にバリが残りやすく、リーマ加工では加工条件によって深さ方向でわずかな寸法差が生じる場合もあります。

可能であれば、入口側、中間、底側の複数位置でピンゲージを確認しましょう。

さらに、穴の向きを変えて測定すれば、真円度の乱れや片側の傷に気付きやすくなります。

特に高精度部品では、一方向だけで通る状態を合格と決めつけないことが大切です。

穴径判定における通り止まりの考え方

続いては、通り側と止まり側を使った穴径判定の考え方を確認していきます。

通り側ゲージの役割

通り側ゲージは、穴の最小許容寸法を満たしているかを確認するために用います。

穴が小さすぎると、相手部品の軸やボルト、ダウエルピンが入らず、組立不良につながる可能性があります。

そのため、下限寸法に相当するピンが規定された深さまで通るかどうかを確認します。

通り側のピンが途中までしか入らない場合は、単純に穴径が不足しているだけでなく、穴の曲がり、バリ、異物、表面粗さの影響も考えられます。

再加工や不良判定の前に、測定条件を整えて再確認することが望ましいでしょう。

止まり側ゲージの役割

止まり側ゲージは、穴が大きくなりすぎていないかを確認するためのものです。

上限寸法に相当するピンが穴の指定位置まで入らないことが、基本的な判定条件になります。

ただし、止まり側のピンを強く押すと、弾性変形やバリの押し潰れによって本来は入らない穴に入ってしまう場合があります。

検査では、押し込み力や判定深さを統一することが欠かせません。

測定者によって力加減が変わる環境では、専用の限界ゲージや判定治具を導入する方法も有効です。

穴の公差と判定基準

穴径の測定では、図面に記載された基準寸法だけでなく、公差の読み取りが重要になります。

たとえば、直径10mmの穴にプラス0.015mm、マイナス0mmという公差が付いていれば、許容範囲は10.000mmから10.015mmです。

この場合、下限に対応する通り側と、上限に対応する止まり側を使って検査条件を設定します。

確認項目	見る内容	判定時の注意
下限寸法	最小許容穴径	通り側ピンが指定深さまで通るか確認します
上限寸法	最大許容穴径	止まり側ピンを強く押し込まないようにします
測定深さ	穴のどこまで測るか	入口だけでなく図面や検査基準に従います
測定方向	円周方向のばらつき	必要に応じて方向を変えて確認します
表面状態	バリや傷や切粉	寸法異常と区別するため清掃後に測定します

ホールゲージとピンゲージの使い分け

続いては、ホールゲージとピンゲージの違い、用途に応じた使い分けを確認していきます。

ピンゲージに適した測定場面

ピンゲージは、特定の穴径が公差内にあるかを素早く確認したい場面に適しています。

小径穴の通り止まり検査、量産工程での抜き取り検査、加工直後の簡易確認などでは、扱いやすさが大きな利点になります。

測定結果も、通るか通らないかという形で共有しやすいため、現場の判断を速くできます。

また、細い穴、浅い穴、治具に取り付けたままの部品などでも、ピンを入れられる空間があれば使用できます。

合否判定を主目的にするなら、ピンゲージは非常に効率的な選択肢といえるでしょう。

ホールゲージに適した測定場面

ホールゲージは、穴の内径をダイヤルゲージなどで比較測定し、数値として把握したい場合に向いています。

穴の寸法がピンゲージの刻みより細かく知りたい場合や、複数箇所の内径差を確認したい場合に役立ちます。

一般に、測定前にはマイクロメーターやリングゲージを基準としてゼロ合わせを行います。

操作には慣れが必要ですが、穴の広がり、テーパー、楕円傾向などを把握しやすい点がメリットです。

ただし、小さな穴径では対応できるホールゲージのサイズに制限があるため、工具の測定範囲を確認しておく必要があります。

測定工具を選ぶ基準

工具選定では、穴径、公差、測定深さ、必要な測定値、検査頻度を整理すると判断しやすくなります。

合格か不合格かだけを素早く判定したいならピンゲージ、実寸法を数値で記録したいならホールゲージが候補になります。

さらに高い精度や形状評価が必要であれば、エアマイクロメーター、三点式内側マイクロメーター、三次元測定機なども検討対象です。

測定工具	得意な用途	主な特徴
ピンゲージ	穴径の合否判定	小径穴に使いやすく、操作が比較的簡単です
ホールゲージ	内径の比較測定	数値管理や複数位置の確認に向いています
シリンダゲージ	比較的大きな内径測定	真円度やテーパーの傾向も確認しやすい工具です
内側マイクロメーター	高精度な内径測定	測定範囲や操作姿勢に注意が必要です
投影機	穴形状や位置の確認	輪郭、面取り、位置関係の評価に役立ちます

測定精度を保つ注意点とコツ

続いては、ピンゲージの測定精度を保つための注意点と実践的なコツを確認していきます。

温度と手の熱の影響

精密測定では温度の影響を軽視できません。

金属は温度によって膨張や収縮をするため、手で長時間握ったピンゲージはわずかに温まり、寸法に影響する可能性があります。

一般的な寸法管理では基準温度を20度として考えることが多く、厳しい公差の製品ほど温度管理が重要になります。

測定前に部品とピンゲージを同じ環境にしばらく置き、素手で持ち続けないようにすると安定しやすくなります。

ミクロン単位の判定では、測定器より先に作業環境を整える意識が求められます。

バリと面取りの影響

穴の入口にバリがあると、ピンゲージが入らなかったり、斜めに当たったりします。

この状態では穴径不足と誤判定しやすいため、バリの有無を確認してから測定することが必要です。

一方で、面取りが大きい穴では入口だけにピンを当てても、実際の穴径より大きく感じる場合があります。

測定は、図面で指定された有効な穴部分までピンを入れて行いましょう。

面取り部、テーパー部、ねじ部などを穴径測定の対象に含めるかどうかは、製品ごとの指示に従います。

保管と校正の重要性

ピンゲージは精密工具のため、使用後は汚れや水分を拭き取り、防錆対策をして保管します。

ピン同士をぶつけると微小な傷や曲がりの原因になるため、専用ケースの所定位置に戻す習慣が大切です。

使用頻度が高いピンは摩耗しやすく、特に通り側として繰り返し使用するものは定期的な校正が欠かせません。

校正記録には、管理番号、呼び寸法、実測値、校正日、次回校正予定日などを残すと、品質監査にも対応しやすくなります。

見た目に異常がなくても、長期使用したピンゲージは寸法確認が必要です。

穴径測定で起こりやすい失敗

続いては、ピンゲージによる穴径測定で起こりやすい失敗と、その防止方法を確認していきます。

力をかけすぎる失敗

最も多い失敗の一つが、ピンゲージを強く押し込んでしまうことです。

穴が小さくて入らないのか、角度が悪くて入らないのかを確認せずに力を加えると、ピンやワークを傷付けることがあります。

特にアルミ、樹脂、薄肉部品などは変形しやすく、測定行為そのものが製品不良につながる可能性もあります。

抵抗を感じたら、一度抜いて穴の状態を確認し、より小さいサイズからやり直すことが安全です。

ピンが入る感覚を個人の腕力に任せないことが、再現性のある検査につながります。

一箇所だけで判定する失敗

穴の入口でだけ測定し、問題がないと判断するケースにも注意が必要です。

穴の途中に切粉が残っていたり、加工軸がずれていたりすると、深い位置ではピンが通らないことがあります。

反対に、入口だけが面取りによって広くなっている場合、入口で通ったピンが奥では通らないこともあるでしょう。

検査対象の穴深さを確認し、必要な位置まで測ることが重要です。

穴径だけでなく、どの深さでその寸法が成立しているかを意識すると、判定の精度が上がります。

寸法の読み違いと記録漏れ

ピンゲージの刻印を見間違えたり、似たサイズのピンをケースの別の位置に戻したりすると、検査結果の信頼性が大きく下がります。

0.001mm単位で管理するセットでは、わずかな取り違えが合否の逆転につながることもあります。

使用したピンの寸法、通過の有無、測定位置、測定者、日時を必要に応じて記録してください。

不具合が発生した際にも、記録があれば加工条件や工具摩耗との関係を追いやすくなります。

よくある失敗	主な原因	防止のコツ
ピンが途中で止まる	バリ、切粉、穴の曲がり	清掃し、複数方向と複数深さで確認します
無理に入れてしまう	押し込み力のばらつき	軽い力で判定する基準を作ります
入口だけで合格にする	測定深さの確認不足	図面と検査要領に沿って測定します
別サイズを使う	ケース管理の乱れ	刻印確認と定位置保管を徹底します
結果が安定しない	温度差、姿勢、汚れ	環境と測定条件をできるだけ統一します

ピンゲージによる穴径測定のまとめ

ピンゲージは、穴径が公差内にあるかを確認するための、シンプルで信頼性の高い測定工具です。

基本は、小さいサイズから順に試し、軽い力で通る最大径と通らない最小径を確認する方法です。

穴の入口だけではなく、必要な深さや複数方向を測定することで、バリ、テーパー、真円度の乱れに気付きやすくなります。

ホールゲージは実寸法を細かく把握したい場合に向き、ピンゲージは合否判定を素早く行いたい場合に適しています。

測定前の清掃、温度管理、まっすぐな挿入、適切な保管と校正を徹底することが、安定した穴径測定への近道でしょう。

ピンゲージを正しく使い、図面の公差と検査基準に沿って判定することで、加工品質と組立品質の向上につながります。
