ワイヤーカットは、細い電極線に電気を流し、放電の熱で金属を高精度に加工する技術です。

金型部品、精密機械部品、複雑な輪郭を持つ製品の加工では欠かせない方法であり、工具と呼ばれる周辺部品の選び方が仕上がりを左右します。

特に電極線の材質、ワイヤー径、張力、給電条件を理解すると、加工精度とコストのバランスを取りやすくなるでしょう。

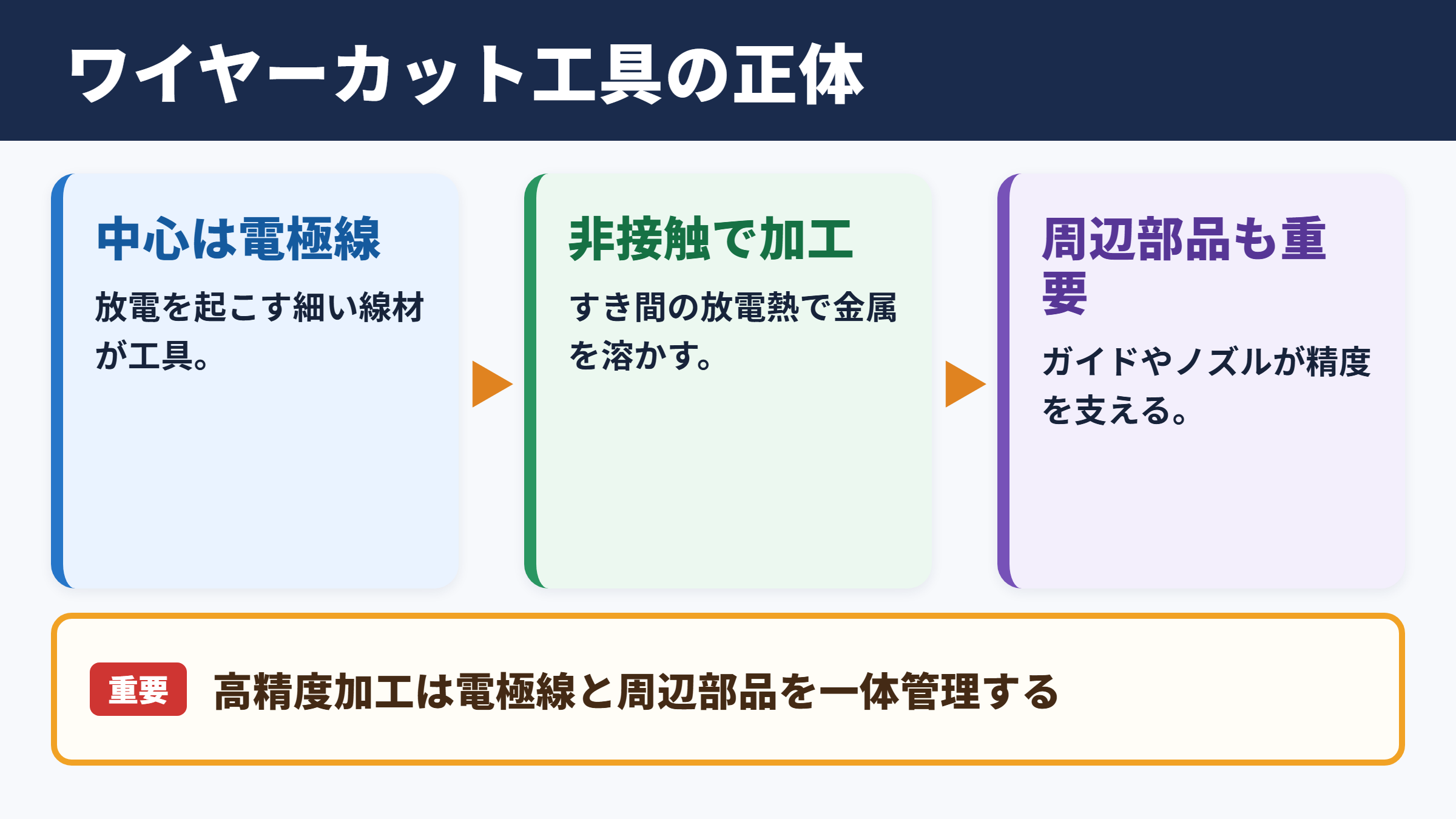

ワイヤーカットの工具は電極線を中心とした消耗品と周辺部品です

それではまず、ワイヤーカットの工具が何を指すのかについて解説していきます。

ワイヤーカット加工でいう工具の基本

一般的な切削加工では、ドリル、エンドミル、バイトなどが工具にあたります。

一方のワイヤーカット放電加工では、加工物に直接触れて削る刃物ではなく、電気を流して放電を発生させる電極線が中心的な工具になります。

この電極線はワイヤー電極、放電ワイヤー、電極ワイヤーなどとも呼ばれます。

真ちゅう、亜鉛、銅などを使った細い線材を、上側と下側のガイドで支えながら加工物の近くを走行させます。

電極線と加工物の間にはごく小さなすき間があり、そこに放電が繰り返し発生します。

放電による局所的な熱で金属を溶かし、加工液が加工くずを流すことで、狙った形状へ切り進める仕組みです。

刃物のように摩耗した部分を研ぎ直すのではなく、使い終えたワイヤーを連続的に送り出す点が大きな特徴でしょう。

電極線以外に重要な周辺工具

ワイヤーカットでは電極線だけを見ても、安定した加工はできません。

ワイヤーを正確に案内するダイヤモンドガイド、加工液を吹き付けるノズル、線を送り出す給電接点、テンション機構なども重要な構成要素です。

これらは厳密には機械部品や消耗部品に分類される場合がありますが、現場ではまとめて工具や治具として管理されることがあります。

ガイドが摩耗するとワイヤーの軌跡が乱れ、加工面の直進性や寸法精度に影響します。

ノズルの密着状態が悪いと加工液の流れが不安定になり、放電不良や断線につながることもあります。

高精度な加工ほど、電極線と周辺部品を一体で管理する考え方が求められます。

放電加工と切削工具の違い

ワイヤーカットは導電性のある材料を対象にする加工法です。

焼入れ鋼、超硬合金、チタン合金、インコネルなど、切削では工具摩耗が大きくなりやすい材質にも対応しやすい利点があります。

ただし、電気を通さない樹脂、ガラス、セラミックの多くは、通常のワイヤーカット放電加工には向きません。

切削加工では工具形状や切れ味が重要なのに対し、ワイヤーカットでは放電条件、電極線の材質、加工液の状態、張力などが主な管理項目です。

電極線の種類はブラスワイヤーを基準に選びます

続いては、ワイヤーカットで使用される電極線の種類を確認していきます。

標準的なブラスワイヤーの特徴

ブラスワイヤーは銅と亜鉛を主成分とする真ちゅう製の電極線です。

ワイヤーカット用の電極線として広く使われており、入手性、加工の安定性、コストのバランスに優れます。

銅は導電性に優れ、亜鉛は放電時の加工性を高める働きを持ちます。

そのため、一般的な金型加工や部品加工では、まずブラスワイヤーを基準として条件を決めることが多いでしょう。

迷ったときに選びやすい標準ワイヤーがブラスワイヤーです。

ただし、同じブラスワイヤーでもメーカー、表面状態、強度、線径によって加工結果は変化します。

亜鉛コートワイヤーと高性能ワイヤー

ブラスワイヤーの表面に亜鉛を厚くコーティングしたものは、亜鉛コートワイヤーや高亜鉛ワイヤーと呼ばれます。

表面の亜鉛が放電時に働くことで、加工速度の向上や断線の抑制につながる場合があります。

さらに、拡散焼鈍処理や多層コーティングを施した高性能ワイヤーもあります。

厚い材料を速く加工したい場合、粗加工の時間を短縮したい場合、荒れやすい条件で安定性を確保したい場合に有力な選択肢です。

一方で単価は標準ワイヤーより高くなりやすく、加工時間の削減効果まで含めて評価する必要があります。

銅ワイヤーと特殊用途のワイヤー

銅ワイヤーは導電性が高く、条件や機械によっては安定した放電に役立ちます。

ただし、ブラスワイヤーに比べると引張強度や加工性の面で用途が限られることがあります。

このほか、高張力タイプ、極細タイプ、仕上げ加工向けタイプなど、目的別の電極線も用意されています。

加工面の粗さを抑えたいとき、微細形状を加工したいとき、テーパ加工を安定させたいときには、標準品以外の選定が効果的です。

電極線の種類	主な特徴	向いている用途
ブラスワイヤー	価格と安定性のバランスがよい	一般的な金型部品、標準加工
亜鉛コートワイヤー	加工速度や放電安定性を高めやすい	厚物加工、粗加工、短納期品
高張力ワイヤー	張力をかけやすく、たわみを抑えやすい	高精度加工、背の高い加工物
極細ワイヤー	細いスリットや小さな角部に対応しやすい	微細部品、精密金型
仕上げ用ワイヤー	加工面や寸法の安定を重視した設計	精密仕上げ、追加加工の削減

ワイヤー径は加工精度と加工速度の両方に関係します

続いては、ワイヤー径の考え方と代表的なサイズを確認していきます。

よく使われるワイヤー径の目安

ワイヤーカットの電極線では、直径0.25ミリメートル前後が標準的によく使われます。

このサイズは取り扱いやすく、一般的な金型や機械部品の加工に対応しやすいことが理由です。

細かい形状には0.20ミリメートル、0.15ミリメートル、さらに細い線径が使われることがあります。

反対に、厚い材料の加工や高い剛性が必要な用途では、0.30ミリメートル前後を検討する場面もあります。

細いワイヤー径が有利になる場面

細い電極線は、狭いスリット、細いリブ、小径のコーナー、微細な輪郭加工に向いています。

ワイヤーそのものの太さが小さいため、加工時の最小コーナー半径を小さくしやすいからです。

例えば、0.25ミリメートルのワイヤーでは難しい細部でも、0.10ミリメートル以下のワイヤーなら加工できる可能性があります。

ただし、細いワイヤーは断線しやすく、加工速度を抑える必要が出ることがあります。

微細加工では精度だけでなく、断線リスクと加工時間も含めて判断することが大切です。

太いワイヤー径が有利になる場面

太めのワイヤーは、一定の張力をかけやすく、加工中の振れを抑えやすい傾向があります。

厚いワークを加工する場合や、粗加工でスピードを重視する場合には有効です。

ただし、ワイヤー径が大きくなると細い角部や狭い形状への追従性は下がります。

加工プログラム上のオフセット量も変わるため、線径を変更するときは補正値の確認が欠かせません。

ワイヤー径の例	長所	注意点
0.30ミリメートル前後	安定性を得やすく、厚物加工に使いやすい	細部や小さな角部には不向きな場合がある
0.25ミリメートル前後	汎用性が高く、標準加工に適する	用途によっては微細形状に限界がある
0.20ミリメートル前後	比較的細かな形状と安定性を両立しやすい	条件調整の重要性が高まる
0.10ミリメートル以下	微細加工や狭い溝に対応しやすい	断線、加工時間、取扱性に注意が必要

ワイヤーカット工具の特徴は非接触で硬い金属を加工できることです

続いては、ワイヤーカット工具が持つ加工上の特徴を確認していきます。

焼入れ後の材料を加工しやすい

ワイヤーカットの大きな利点は、焼入れ後の硬い材料でも加工しやすいことです。

金型製作では、熱処理によって硬くなった材料を高精度に仕上げる必要がある場面があります。

通常の切削では工具への負担が大きくなりますが、ワイヤーカットは放電を利用するため、材料硬度の影響を受けにくい特徴があります。

硬いから加工できないのではなく、導電性があるかどうかが重要な判断基準になります。

複雑な輪郭や内側形状を作りやすい

NCプログラムでワイヤーの動きを制御するため、複雑な曲線、ギア形状、パンチ形状、入れ子形状などを加工できます。

下穴を開けてワイヤーを通せば、加工物の内側にある閉じた形状も切り出せます。

プレス金型のパンチとダイ、コネクター部品、精密治具などで利用される理由の一つです。

切削工具が届きにくい部分でも、ワイヤーが通る経路を確保できれば加工できる可能性があります。

加工面と熱影響層への配慮

放電加工では、加工面に熱の影響を受けた層が生じることがあります。

荒加工だけで終えると表面の状態が用途に合わない場合があり、仕上げ回数や電気条件を調整します。

複数回の仕上げ加工を行うことで、寸法精度や表面粗さを改善しやすくなります。

ただし、仕上げ回数を増やすほど加工時間は長くなります。

加工条件と周辺部品の管理で断線や精度低下を防げます

続いては、ワイヤー工具を安定して使うための管理ポイントを確認していきます。

ワイヤーテンションと送り速度の関係

電極線には適切な張力をかける必要があります。

張力が不足するとワイヤーがたわみやすくなり、加工した形状が狙いからずれることがあります。

特に厚いワーク、背の高い形状、精密な輪郭では影響が目立ちやすいでしょう。

反対に張力を上げすぎると、線材への負担が増えて断線の原因になります。

送り速度、放電エネルギー、加工液の状態と合わせ、機械メーカーの推奨値を基準に調整することが基本です。

ダイヤモンドガイドと給電子の点検

ダイヤモンドガイドは、ワイヤーを正確な位置へ導く部品です。

摩耗、欠け、汚れがあると、ワイヤーの走行位置が安定しにくくなります。

寸法のばらつきや加工面の筋が気になるときは、ガイドの清掃と状態確認が有効です。

給電子や接点部分も、電気を安定して供給するために欠かせません。

見えにくい周辺部品の状態が、ワイヤーの性能を引き出せるかどうかを決めます。

加工液の管理とノズルの密着

ワイヤーカットでは、一般に純水をベースとした加工液を使います。

加工液は放電くずを排出し、加工部分を冷却し、安定した放電を助ける役割を持ちます。

導電率が適切でない場合やフィルターが目詰まりしている場合は、加工速度や面品質が安定しません。

上側と下側のノズルをワークにできるだけ密着させることも重要です。

液流が乱れにくくなり、放電くずを除去しやすくなるため、断線防止にもつながります。

用途別にワイヤーカットの工具を選ぶポイント

続いては、加工目的に合わせた電極線と周辺工具の選び方を確認していきます。

一般的な金型部品を加工する場合

標準的な金型部品や治具を加工する場合は、まず0.25ミリメートル前後のブラスワイヤーが候補になります。

加工機の標準条件と相性がよく、コスト管理もしやすいためです。

量産前の試作や、複数種類の部品を扱う現場では、標準ワイヤーを基準にすると在庫管理も簡潔になります。

必要な寸法公差や面粗さを確認し、仕上げ加工の回数で品質を調整するとよいでしょう。

厚物や短納期の加工を行う場合

厚い金属材料を加工する場合や、加工時間を短縮したい場合には、亜鉛コートワイヤーや高性能ワイヤーを検討します。

ワイヤー単価だけを見ると高く感じても、加工時間、機械の稼働時間、納期遅延のリスクまで考えると有利になることがあります。

消耗品の価格ではなく、加工完了までの総コストで比較する視点が重要です。

微細加工や高精度加工を行う場合

細いスリット、小さな角部、精密コネクター金型などでは、細径ワイヤーが有効です。

ただし、ワイヤーを細くするほど加工条件は繊細になり、断線対策や加工時間への配慮が必要です。

高精度を求める場合は、電極線だけでなく、ガイドの摩耗、機械の精度、ワークの固定方法、熱変位まで確認します。

高精度加工はワイヤー径を細くするだけでは完成しません。

目的の寸法、公差、角部形状、表面粗さを整理し、加工メーカーやワイヤーメーカーの推奨条件も参考にすると安心です。

ワイヤーカットの工具選びは電極線と加工条件の最適化が鍵です

ワイヤーカットの工具とは、主に放電加工で使う電極線と、その性能を支えるガイド、給電部、ノズルなどを指します。

基本となるのはブラスワイヤーであり、一般加工では扱いやすく、品質とコストのバランスを取りやすい選択です。

厚物や高速加工では亜鉛コートワイヤー、微細形状では細径ワイヤー、高精度加工では高張力タイプや周辺部品の管理が重要になります。

ワイヤー径、材質、張力、加工液、仕上げ条件を総合的に見ることで、加工精度と生産性を高められます。

断線や寸法不良が起きた場合も、電極線だけを交換するのではなく、ガイド、ノズル、給電、加工液まで確認することが近道でしょう。

加工物の材質、厚み、必要な精度、納期に合わせて工具を選び、安定したワイヤーカット加工につなげてください。
