三相200Vから単相200Vへの変換方法は？（変圧器：配線方法：電圧の取り出し方など）

工場や店舗、事業所では三相200Vの電源しかない場所で、単相200V仕様の機器を使いたい場面があります。

エアコン、溶接機、ヒーター、コンプレッサー周辺機器などを導入する際、三相電源から単相電源を取り出せるのか気になる方も多いでしょう。

ただし、三相200Vと単相200Vは同じ200Vという表示でも、電気の性質、配線、負荷のかかり方が異なります。

安易な結線は感電、短絡、機器故障、契約電力の偏りにつながるため、仕組みを理解したうえで適切な方法を選ぶことが重要です。

この記事では、三相200Vから単相200Vへ変換する代表的な方法、変圧器の役割、配線時の注意点、電圧の取り出し方をわかりやすく解説します。

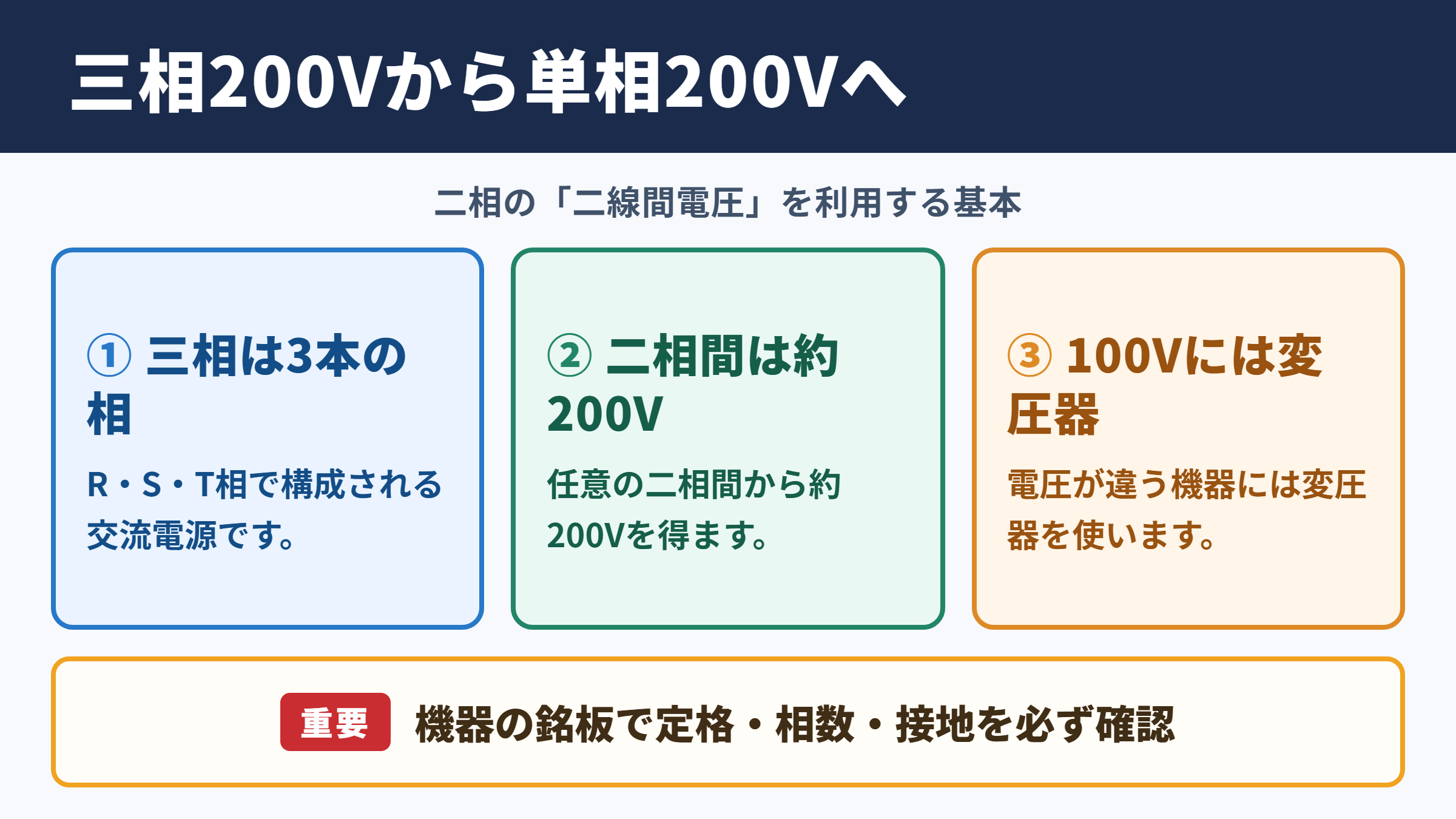

三相200Vから単相200Vへ変換する基本

それではまず三相200Vから単相200Vへ変換する基本について解説していきます。

三相200Vの二線間から単相200Vを取り出す方法

三相200Vは、一般的にR相、S相、T相の3本の電線で構成される交流電源です。

三相3線式200Vでは、R相とS相、S相とT相、T相とR相のどの組み合わせでも、二線間電圧としておおむね200Vが得られます。

そのため、単相200V専用の負荷であれば、三相200Vのうち二相を使って単相200V相当の電圧を取り出せる場合があります。

たとえばR相とS相の間に単相200V機器を接続すれば、機器の入力端子には約200Vが加わります。

この方式は電圧を変えるわけではなく、三相電源の二線間電圧を単相負荷に利用する考え方です。

ただし、接続できるのは原則として200V入力に対応した機器です。

100V機器や中性線を必要とする機器には、そのまま接続できません。

変圧器を使う必要があるケース

使用したい機器の電圧が三相電源の二線間電圧と一致しない場合は、変圧器を使用します。

変圧器は交流の電圧を上げたり下げたりする機器であり、一次側に入力した電圧を二次側で目的の電圧へ変換します。

三相200Vから単相100Vを取り出したい場合には、一次側が200V、二次側が100Vの単相変圧器が候補になります。

一方で、三相200Vから単相200Vを作る目的だけであれば、絶縁や電圧安定化が必要なケースを除き、必ずしも降圧変圧器が必要とは限りません。

しかし、電源を絶縁したい場合、接地方式を整えたい場合、電圧仕様が特殊な場合には、単相絶縁変圧器や複巻変圧器を設置する価値があります。

変圧器の容量は接続機器の消費電力だけでなく、始動電流や同時使用も考慮して選定することが欠かせません。

単相200Vと単相100Vの違い

単相200Vは、主に200V仕様のエアコン、IH機器、電気温水器、業務用ヒーターなどで使われます。

単相100Vは、一般的なコンセント、照明、小型家電、OA機器で多く使われる電圧です。

両者は電圧が異なるため、100V専用機器を200Vへ接続すると、内部部品が破損するおそれがあります。

反対に200V機器へ100Vを供給しても、正常に動作しなかったり、出力が大幅に不足したりするでしょう。

単相3線式の分電盤では中性線を利用して100Vを得る仕組みがありますが、三相3線式200Vの電源では事情が異なります。

三相3線式200Vには通常、中性線がないため、二線間から取り出せるのは基本的に200Vです。

電源の種類	主な配線	取り出せる代表的な電圧	主な用途
単相2線式	電圧線と中性線	100Vまたは200V	小規模な電気設備
単相3線式	電圧線二本と中性線	100Vと200V	住宅や小規模店舗
三相3線式	R相、S相、T相	二線間で200V	工場設備、動力設備
三相4線式	三相と中性線	線間電圧と相電圧	大型施設や特殊設備

配線方法とブレーカーの考え方

続いては配線方法とブレーカーの考え方を確認していきます。

二相を選んで単相負荷へ接続する配線

三相200Vの二相を利用する場合、分電盤または動力盤からR相とS相などを取り出し、単相200V機器の二つの電源端子へ接続します。

このとき、二本の線はいずれも活線となるため、単相100V回路で使われる中性線とは扱いが異なります。

電源を切ったつもりでも片側だけが遮断されていれば、もう片側に電圧が残る可能性があります。

保守点検時の安全性を考えると、二極同時に開閉できるブレーカーや開閉器を使用することが大切です。

極性という考え方は直流ほど厳格ではありませんが、施工図、端子記号、接地側の扱いは機器メーカーの指示に従う必要があります。

特に電子制御機器、漏電遮断器、絶縁監視装置を含む設備では、自己判断での結線変更は避けてください。

相間バランスを崩さない負荷の割り振り

三相電源から単相200V負荷を取り出すと、使用する二相にだけ電流が流れます。

R相とS相の間へ大きな単相負荷を集中させると、R相とS相の電流が増え、T相とのバランスが崩れます。

負荷の偏りが大きい状態を続けると、幹線の過熱、電圧降下、遮断器の動作、設備容量の不足につながる場合があります。

複数の単相200V機器を接続するなら、R相とS相、S相とT相、T相とR相へなるべく均等に振り分ける考え方が有効です。

単相負荷の追加は、機器一台だけの容量ではなく、既存負荷を含めた相別電流で判断しましょう。

電線サイズと保護装置の選定

配線に使用する電線の太さは、定格電流、配線距離、周囲温度、施工方法、電圧降下をもとに決めます。

細すぎる電線を使うと発熱し、被覆の劣化や火災の危険を高めるおそれがあります。

反対に、電線が太くてもブレーカー容量が不適切なら、過電流時に保護できません。

ブレーカーは機器の定格電流、電線の許容電流、始動時の突入電流を総合的に見ながら選定します。

ヒーターのような抵抗負荷と、モーターやインバーターのような負荷では、電流の立ち上がり方が違います。

漏電遮断器を設置する場合には、感度電流、動作時間、インバーター対応の有無も確認事項となります。

変圧器の種類と容量選定

続いては変圧器の種類と容量選定を確認していきます。

単相変圧器と三相変圧器の使い分け

単相200Vの機器一台へ電源を供給するなら、単相変圧器を使う構成がわかりやすいでしょう。

一次側を三相200Vの二相へ接続し、二次側から必要な単相電圧を出力する方式です。

一方で、複数台の三相負荷を扱う場合や、三相電圧そのものを変更したい場合には三相変圧器を使用します。

単相負荷のために大きな三相変圧器を設置すると、設備費や設置スペースが過大になることがあります。

目的が単相100Vの取得なのか、絶縁なのか、電圧調整なのかを整理すると、必要な機器を判断しやすくなります。

変圧器は電圧を変える機器であり、周波数を変える機器ではありません。

50Hzと60Hzの違いが問題になる機器では、周波数対応も別途確認してください。

容量kVAと消費電力kWの関係

変圧器は一般にkVAで容量を表示します。

kWは実際に仕事へ使われる有効電力であり、kVAは電圧と電流から求める皮相電力です。

ヒーターのように力率がほぼ1に近い負荷では、kWとkVAの数値差は小さくなります。

モーター、溶接機、電源装置などでは力率の影響があるため、単純にkWだけで変圧器を決めると余裕不足になる可能性があります。

また、起動時や通電時に大きな突入電流が発生する機器は、定常運転の電力だけでは判断できません。

絶縁変圧器を設置する目的

絶縁変圧器は、一次側と二次側を電気的に分離する構造を持ちます。

二次側の回路を一次側から絶縁することで、ノイズ対策、接地方式の整理、感電リスク低減の検討に役立つ場合があります。

ただし、絶縁変圧器を使えば何でも安全になるわけではありません。

二次側の接地、漏電保護、配線方法、筐体接地を適切に設計して初めて、安全性を高められます。

医療機器、精密測定器、通信機器、制御盤などでは、ノイズや接地条件を踏まえて絶縁変圧器を採用することがあります。

一般的な単相200Vヒーターであれば、絶縁の必要性よりも、定格電圧と回路保護を優先して判断するケースも少なくありません。

電圧の取り出し方と測定方法

続いては電圧の取り出し方と測定方法を確認していきます。

テスターで二線間電圧を確認する手順

三相200Vから単相200Vを取り出す前には、二線間電圧を測定して電源状態を確認します。

交流電圧レンジに設定したテスターを使い、R相とS相、S相とT相、T相とR相の間をそれぞれ測定します。

各組み合わせで定格に近い電圧が得られるかを確認し、著しいばらつきがないかも見ます。

測定作業には充電部へ触れる危険があるため、活線作業に必要な知識、保護具、測定器を備えた有資格者が行うことが前提です。

テスターのレンジ設定ミスやリード線の差し込み位置の誤りは、測定器の破損につながることがあります。

使用前には測定カテゴリ、定格電圧、リード線の損傷も確認してください。

無負荷電圧と負荷時電圧の確認

電源を何も接続していない状態で測る無負荷電圧だけでは、実際の運転状態を十分に判断できません。

機器を接続して運転すると、配線抵抗や電源容量の影響で電圧が下がる場合があります。

特に配線距離が長い場所、細い電線が使われている回路、大容量機器が同時に稼働する設備では、負荷時電圧の確認が重要です。

電圧降下が大きいと、ヒーターの発熱不足、モーターの起動不良、制御機器のエラーなどが起こることがあります。

機器の端子台付近で測定し、分電盤側の電圧と比較すると、配線区間での変化を把握しやすくなるでしょう。

確認項目	確認する内容	異常時に考えられる原因
二線間電圧	各相間で定格付近か	電源異常、接触不良、相欠相
負荷時電圧	運転中に大きく下がらないか	配線距離、線径不足、容量不足
相別電流	三相の電流差が大きくないか	単相負荷の偏り、設備増設
接地導通	筐体が確実に接地されているか	接地線未接続、端子ゆるみ

相順確認と単相負荷の関係

三相モーターでは相順が変わると回転方向が逆になります。

しかし、抵抗式ヒーターや一般的な単相200V負荷では、二本の入力線を入れ替えても、通常は動作そのものに大きな違いは出ません。

とはいえ、制御回路を持つ機器やメーカー指定の端子配列がある機器では、端子表示に沿った接続が必要です。

三相電源から二相を分岐する場合にも、どの相を使った回路なのかを図面やラベルで明示しておくと、後日の点検や増設が安全になります。

分電盤内部で相の識別を誤ると、意図しない回路へ接続するおそれがあります。

色分け、相名表示、回路番号の管理を徹底することが、設備トラブルの予防につながります。

施工時の安全対策と法令上の注意

続いては施工時の安全対策と法令上の注意を確認していきます。

電気工事士へ依頼すべき理由

分電盤や動力盤から電源を分岐し、配線やブレーカーの工事を行う作業は、原則として電気工事に該当します。

電気工事には資格が必要となる範囲があり、無資格での施工は感電や火災の危険だけでなく、法令上の問題にもなります。

特に三相200Vは一般家庭の100Vコンセントよりも危険性が高く、誤配線時のアーク、短絡電流、設備損傷の規模も大きくなりがちです。

電源を取り出す工事は、第二種または第一種電気工事士など、設備条件に応じた資格者へ相談することが安全です。

施工業者であれば、現地の受電方式、契約容量、既設ブレーカー、幹線サイズ、接地状態まで確認できます。

接地と漏電遮断器の重要性

金属製の筐体を持つ機器では、保護接地が重要になります。

内部配線の絶縁が劣化して筐体へ漏電した場合でも、接地と漏電遮断器が適切なら、感電事故のリスクを下げられます。

接地線を水道管や建物の金属部へ安易につなぐことは避け、電気設備の条件に合った接地工事を行う必要があります。

インバーター機器やノイズフィルターを搭載した設備では、通常の漏電遮断器では不要動作することがあります。

そのため、メーカーの施工説明書を確認し、必要に応じて高周波対応品などを選定します。

漏電遮断器は感電保護だけでなく、地絡事故の早期検出にも役立つ保護装置です。

機器銘板と施工説明書の確認

機器の銘板には、定格電圧、相数、周波数、定格電流、消費電力、製造番号などが記載されています。

単相200Vと表示されていても、接地極付きプラグが必要なもの、専用ブレーカーを求めるもの、固定配線を前提とするものがあります。

海外製機器では、200Vと表記されていても日本国内の電源方式や周波数に適合しない場合があります。

また、単相220Vや230Vを前提とした機器では、日本の200Vで性能が出ない可能性もあります。

銘板の電圧だけでなく、単相か三相か、50Hzか60Hzか、必要電流はいくつかを一つずつ確認しましょう。

施工説明書に専用回路や接地工事の指定がある場合は、その内容を優先する必要があります。

用途別に見る変換方法の選び方

続いては用途別に見る変換方法の選び方を確認していきます。

単相200Vのヒーターを使う場合

単相200V仕様のヒーターは、三相200Vの二相から給電できる代表的な機器です。

抵抗負荷が中心であれば、始動電流の影響が比較的小さく、容量計算もしやすい傾向があります。

ただし、ヒーターは長時間連続で大電流を流すことが多いため、電線や端子台の発熱に注意が必要です。

コンセント接続型か固定配線型かも確認し、プラグ、コンセント、遮断器の定格を揃えます。

複数台を増設する場合は、同じ相間へ集中させず、三相の電流が偏らないように配置しましょう。

温度制御器やサーモスタットを備える機器では、制御部の電源仕様も別途確認が必要です。

単相200Vのエアコンを使う場合

単相200Vエアコンは、室外機や室内機の配線方式がメーカーと機種によって異なります。

電源を室外機へ供給する方式もあれば、室内機側に電源を入れる方式もあります。

電圧が合っていても、専用回路、指定ブレーカー、アース接続、冷媒配管工事などが必要になるため、電源だけの問題ではありません。

エアコンの能力に対して回路容量が不足すると、冷房や暖房の立ち上がり時に遮断器が落ちることがあります。

既設の三相設備から流用する場合は、回路を共用せず、専用の単相200V回路として分ける設計が望ましいでしょう。

空調機器は機種ごとの施工説明書に記載された電源条件を最優先してください。

単相100V機器を使う場合

三相200Vの二相から単相100V機器へ直接給電することはできません。

100Vが必要なら、200Vから100Vへ降圧する変圧器を使用するか、建物内の単相100V回路を利用します。

変圧器を使う場合には、100V側のコンセント、ブレーカー、接地、過電流保護も100V回路として適切に施工する必要があります。

小型の工具や充電器であっても、延長コードやタップの定格を超えて使うと発熱の原因になります。

業務用設備では、制御回路だけ100Vを必要とすることもあります。

主回路と制御回路の電圧を混同しないよう、配線図と端子記号を確認することが大切です。

三相200Vから単相200Vへの変換方法のまとめ

三相200Vから単相200Vを利用したい場合、三相3線式の二相間から約200Vを取り出し、単相200V対応機器へ給電できるケースがあります。

ただし、三相電源の二相を使う方法は、100Vを作る方法ではありません。

単相100V機器を使用するなら、適切な降圧変圧器や既設の100V回路が必要です。

最も大切なのは、電圧表示だけでなく、相数、定格電流、負荷容量、相間バランス、接地、保護装置を総合的に確認することです。

単相200V負荷を増設する際は、R相とS相だけに集中させず、他の相間へ分散させることで、三相電源の偏りを抑えやすくなります。

変圧器を使う場合には、必要なkVA、始動電流、連続運転、将来の増設まで見込んだ容量選定が求められます。

分電盤からの分岐、ブレーカー選定、電線工事、接地工事は危険を伴うため、資格を持つ電気工事士へ依頼するのが安心でしょう。

安全な配線と適切な設備設計によって、三相200Vのある環境でも単相200V機器を安定して活用できます。
