タッピンねじとは？種類・用途とタッピングねじとの違いを解説！（2種・バインド）

タッピンねじとは？種類・用途とタッピングねじとの違いを解説！（2種・バインド）

タッピンねじは、下穴を利用して金属板や樹脂部品などに直接ねじ込む締結部品です。

製造現場から家具の組み立て、機器の筐体組立まで幅広く使われますが、呼び方や種類が似ているため、適したねじを迷う場面も少なくありません。

とくにタッピンねじとタッピングねじは同じ意味で使われることが多い一方、ねじ山の形状、頭部の形、相手材との組み合わせを誤ると、締結力や作業性に影響します。

本記事では、タッピンねじの基本、2種とバインド頭の特徴、用途別の選び方、施工時の注意点までわかりやすく解説します。

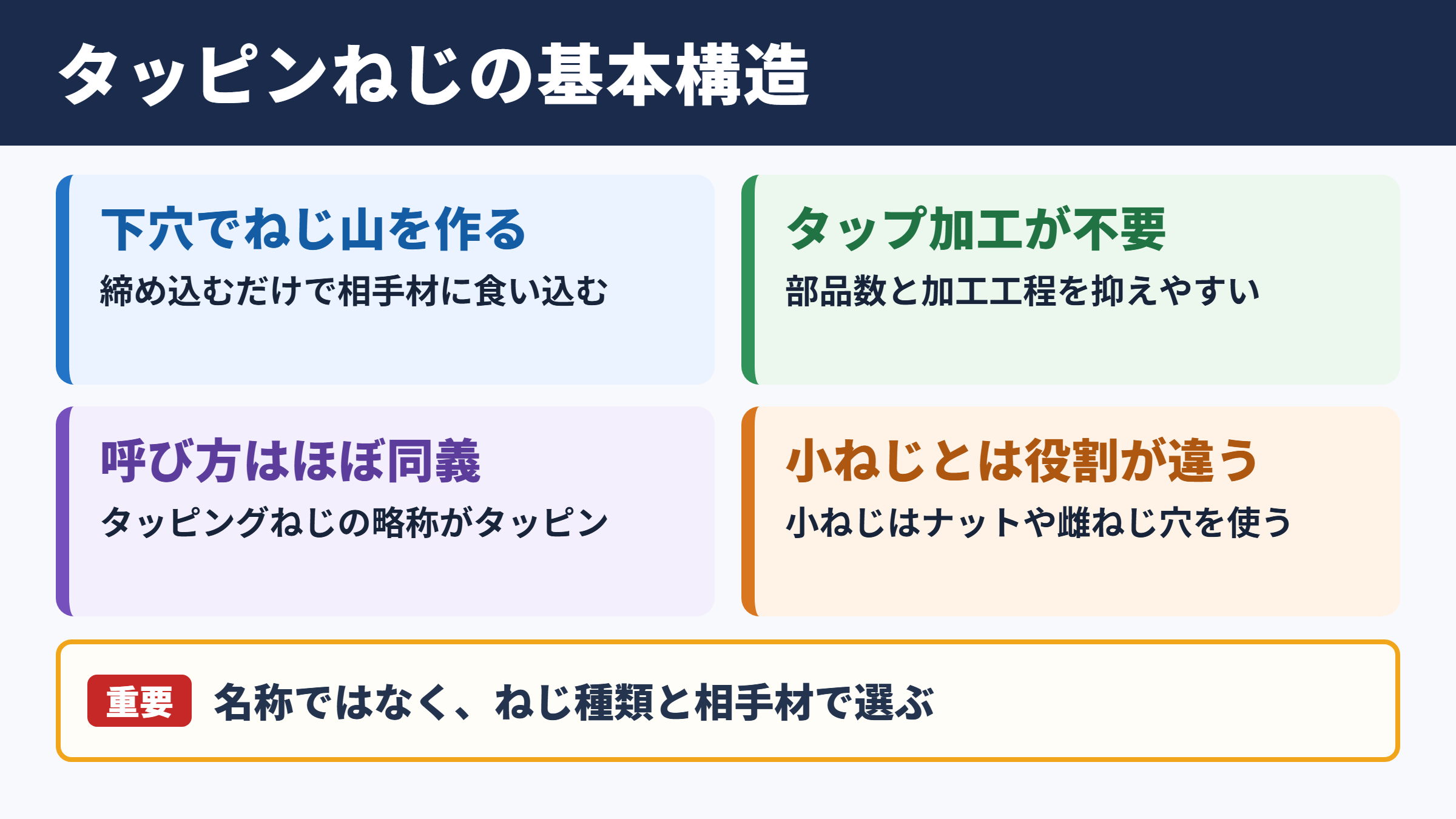

タッピンねじの意味と基本構造

それではまずタッピンねじの意味と基本構造について解説していきます。

タッピンねじが相手材にねじ山を作る仕組み

タッピンねじとは、あらかじめ開けた下穴にねじ込むことで、相手材側に雌ねじ状のねじ山を形成しながら固定するねじの総称です。

ねじを受ける側にタップ加工を施していなくても締結できるため、部品数や加工工程を抑えやすい点が特徴です。

一般に、薄鋼板、アルミ板、樹脂、木材など、母材の硬さや板厚に合わせて使い分けられます。

ねじ自身が相手材に食い込み、固定に必要なねじ山を作るため、通常の小ねじとは役割が異なります。

小ねじはナットやタップ穴との組み合わせが基本ですが、タッピンねじは下穴だけで組み立てられるケースが多く、量産品の組立作業に向いています。

タッピングねじとの呼び方の関係

タッピンねじとタッピングねじは、実務ではほぼ同じ意味として扱われることが一般的です。

タッピングねじは英語の tapping screw に由来する呼称であり、タッピンねじはその略称として定着しています。

工具店、ねじメーカーのカタログ、図面、通販サイトでは表記が混在することがありますが、購入時は名称だけで判断しないことが大切です。

たとえば、2種、1種、ABタイプ、Bタイプ、Pタイプなどの区分、呼び径、長さ、頭部形状、材質、表面処理まで確認する必要があります。

通常の小ねじや木ねじとの違い

通常の小ねじは、機械ねじとも呼ばれ、ナットまたは雌ねじ加工済みの穴に締結するねじです。

ねじ山のピッチが細かく、繰り返し取り外す部位や、高い締結精度が必要な箇所に用いられます。

一方、木ねじは木材への食い込みを重視した粗いねじ山を持ち、木材の繊維をつかんで固定する構造です。

タッピンねじはその中間に位置するような存在ではなく、金属板や樹脂などに適した専用のねじ山形状を持つ締結ねじとして選定されます。

相手材が薄い鋼板なのに木ねじを使用したり、樹脂部品に金属板向けのねじを無理に使ったりすると、割れや空回りにつながる可能性があります。

種類	主な相手材	固定方法	特徴
タッピンねじ	薄鋼板、アルミ、樹脂	下穴に直接ねじ込む	雌ねじ加工を省略しやすい
小ねじ	タップ穴、ナット	既存の雌ねじに締結	分解や再組立に向く
木ねじ	木材、合板	木材に食い込ませる	粗いねじ山で保持する
ドリルねじ	鋼板、軽量鉄骨	穴あけと締結を同時に行う	先端がドリル形状

タッピンねじの種類と二種の特徴

続いてはタッピンねじの種類と二種の特徴を確認していきます。

一種と二種に見られるねじ山の違い

タッピンねじには複数の種類があり、代表的な分類として1種と2種があります。

1種は比較的薄い鋼板への使用を想定したねじで、ねじ山の角度やピッチが相手材に食い込みやすい設計です。

2種は、1種よりもねじ山が粗く、より深く食い込む特性を持ちます。

タッピンねじ2種は、鋼板だけでなく樹脂やアルミ材への締結でも検討されやすい種類です。

ただし、適合する板厚や下穴径は製品規格ごとに異なるため、種類名だけで適否を決めることはできません。

二種が使われる材料と組立場面

2種のタッピンねじは、家電製品の外装、制御盤、金属ケース、照明器具、自動車部品、樹脂カバーなどで見かけます。

量産組立では、相手側に雌ねじを切る工程を省けるため、部品加工の時間とコストを抑えやすいでしょう。

薄板同士を重ねて固定する場合には、ねじの首下長さだけでなく、締結後に先端がどこまで出るかも確認します。

内部に配線、基板、可動部品がある製品では、ねじ先端の突出が干渉や短絡の原因になることもあります。

一種と二種を選ぶ際の判断材料

選定では、相手材の材質、板厚、下穴径、求める保持力、取り外し回数、使用環境を整理します。

薄い板材では、ねじ山のかかりが不足すると抜けやすくなります。

反対に、硬い材料に下穴が小さすぎる状態で締め込むと、締付トルクが上がり、ねじ頭の損傷や折損が起こるおそれがあります。

ねじ径を大きくすれば必ず強く固定できるわけではありません。

母材が薄ければ、大径化によって穴周辺が変形する場合もあるため、試験締結による確認が有効です。

確認項目	確認する内容	不適合時に起こりやすい問題
相手材	鋼板、アルミ、樹脂、木材など	ねじ山が形成されない、割れが生じる
板厚	ねじ山がかかる有効な厚み	保持力不足、空回り
下穴径	規格値と実測値の差	締付不良、過大トルク
ねじ長さ	締結物の合計厚みと先端突出	干渉、締結不足
使用環境	湿気、振動、屋外、薬品など	腐食、緩み、破損

バインド頭の形状と利用場面

続いてはバインド頭の形状と利用場面を確認していきます。

バインド頭の外観と押さえ面

バインド頭は、頭部が比較的広く、丸みを帯びた形状を持つねじ頭です。

なべ頭よりも頭部外径が大きい製品が多く、締結する部品への押さえ面積を確保しやすい特徴があります。

薄い金属板、樹脂カバー、端子金具などを固定するとき、頭部が部品をしっかり押さえる役割を果たします。

穴周辺への荷重を分散しやすいことが、バインド頭の大きな利点です。

座金を追加せずに押さえ面を確保したい場合にも、バインド頭は有力な選択肢となります。

なべ頭とバインド頭の使い分け

なべ頭は一般的な丸い頭部を持ち、多くの機器や金属製品で使われています。

バインド頭はなべ頭と似ていますが、頭部外径が広めで高さが低めに感じられる形状が特徴です。

固定する部品の穴が大きい場合や、薄板の浮きを抑えたい場合は、バインド頭が適することがあります。

一方で、狭いスペースに多数のねじを配置する製品では、頭部径が大きいことで隣接部品と干渉する可能性もあります。

皿頭やトラス頭との比較

皿頭は、頭部を部品表面に沈めたいときに使用される形状です。

出っ張りを減らせるため、摺動部、外観面、取り付け面に適していますが、皿もみ加工や面取りの状態が重要になります。

トラス頭は非常に広い頭部を持ち、薄板や樹脂部品を広範囲で押さえたい場面に向きます。

バインド頭は、なべ頭より押さえ面を確保しつつ、トラス頭ほど大きな頭部を必要としない場合に選びやすいでしょう。

頭部形状は見た目だけでなく、部品の変形、作業工具の入りやすさ、干渉まで左右します。

頭部形状	主な特徴	向いている用途
バインド頭	広めの押さえ面と丸み	薄板、樹脂カバー、金具
なべ頭	標準的で汎用性が高い	一般的な機器組立
皿頭	表面からの出っ張りを抑える	外観面、可動部周辺
トラス頭	大きな頭部で広く押さえる	穴の大きい薄板、板金

用途別のタッピンねじ選定

続いては用途別のタッピンねじ選定を確認していきます。

薄鋼板と金属ケースへの使用

薄鋼板や金属ケースへの固定では、板厚と下穴径が選定の中心になります。

板厚が十分でなければ、ねじ山がかかる回数が少なくなり、引抜き方向の荷重に耐えにくくなります。

また、塗装済みの板金では、ねじ込みによって塗膜が傷つくことがあるため、防錆性も考慮したいところです。

屋外設備、厨房機器、湿度の高い場所では、ステンレス製や適切な表面処理を施したねじを選ぶことが重要です。

防錆性能はねじ本体だけでなく、相手材との組み合わせでも変化します。

樹脂部品と電子機器への使用

樹脂部品では、締付トルクの管理が特に重要です。

締め込みが弱ければ緩みやすくなり、強すぎればボスが割れたり、ねじ山がつぶれたりします。

ABS、ポリカーボネート、ナイロン、ポリアセタールなど、樹脂の種類によって硬さ、粘り、熱膨張の大きさは異なります。

電子機器のケースでは、分解修理の可能性も考慮し、何度も締め直しても保持しやすい構造を検討します。

木材や内装材に使う場合の注意点

タッピンねじは主に金属板や樹脂向けですが、木質材料を含む製品で使われることもあります。

ただし、無垢材、合板、MDF、パーティクルボードでは保持力の出方が異なるため、木ねじとの比較が必要です。

木材への締結を主目的とするなら、一般には木ねじやコーススレッドのほうが適する場合があります。

家具の金具、薄板部品、樹脂部材を組み合わせる構造では、タッピンねじが選ばれることもあるでしょう。

素材の表面だけで判断せず、ねじ山が実際にかかる内部材を確認して選ぶことが失敗を防ぐポイントです。

下穴径と締付作業の注意点

続いては下穴径と締付作業の注意点を確認していきます。

下穴径が締結品質に与える影響

下穴径は、タッピンねじの性能を左右する重要な条件です。

下穴が小さすぎると、ねじ込み抵抗が大きくなり、電動ドライバーの負荷が増えます。

その結果、ねじ頭の十字穴がなめる、ねじが折れる、相手材が変形するなどの不具合が起こりやすくなります。

反対に下穴が大きすぎれば、ねじ山のかかりが浅くなり、保持力不足や空回りにつながります。

締付トルクと電動工具の管理

電動ドライバーを使用する組立では、回転数と締付トルクを安定させることが品質管理につながります。

回転数が高すぎると、ねじ山が十分に形成される前に空回りしたり、熱によって樹脂に負担をかけたりすることがあります。

トルク設定が高すぎる場合も、頭部の破損や相手材の割れを招きます。

締付完了時の感覚だけに頼らず、トルク値と作業条件を標準化することが大切です。

量産工程では、ドライバービットの摩耗も定期的に確認し、十字穴やプラス穴への確実なかみ合わせを維持します。

緩みや破損を防ぐ施工確認

締結後は、ねじ頭が部品表面に均一に当たっているか、部品が浮いていないかを確認します。

斜めにねじ込まれた状態では、十分な締結力が得られず、外観不良にもなりやすいでしょう。

振動が加わる製品では、ねじの緩み対策として、座面の設計、締付トルク、必要に応じた緩み止め処理まで検討します。

ただし、ねじロック剤は樹脂を傷める場合もあるため、材料との相性確認が必要です。

材質と表面処理の選び方

続いては材質と表面処理の選び方を確認していきます。

鉄製タッピンねじの特徴

鉄製のタッピンねじは、流通量が多く、幅広いサイズと頭部形状から選びやすい点がメリットです。

強度を確保しやすく、一般的な屋内設備、機器組立、板金部品などで使用されています。

一方で、無処理の鉄は錆びやすいため、多くの製品にはユニクロめっき、三価クロメート処理、黒色処理などが施されています。

外観や耐食性を求める場所では、表面処理の種類まで指定する必要があります。

ステンレス製の耐食性と注意点

ステンレス製タッピンねじは、湿気や水分にさらされる場所で選ばれやすい材質です。

屋外設備、浴室周辺、食品関連設備、沿岸部の設置物などでは、防錆面での利点があります。

ただし、ステンレスは鉄と比べてかじりが発生しやすい組み合わせもあります。

締め込み時の発熱、過大トルク、同種金属同士の摩擦条件によっては、ねじが途中で固着する可能性があります。

耐食性を優先する場合でも、施工性と相手材の腐食リスクを一緒に確認することが必要です。

めっきと使用環境の組み合わせ

表面処理は、見た目を整えるだけでなく、腐食を抑え、製品寿命を支える要素です。

屋内の乾燥した環境なら一般的なめっき仕様で対応できることがありますが、結露、洗浄、水気、塩分がある環境では条件が変わります。

ねじだけを高耐食仕様にしても、相手材が錆びれば製品全体の耐久性は確保できません。

異なる金属を接触させる場合には、電食の可能性も考慮しましょう。

材質または処理	特徴	検討しやすい用途
鉄製	強度とコストのバランス	屋内機器、一般板金
ユニクロ系めっき	一般的な防錆と明るい外観	室内の組立部品
黒色処理	落ち着いた外観	外観を目立たせたくない部位
ステンレス製	耐食性を期待しやすい	水気のある設備、屋外部品

タッピンねじ選定のまとめ

タッピンねじとは、下穴にねじ込んで相手材にねじ山を形成し、部品を固定するためのねじです。

タッピングねじは同じ意味で使われることが多く、実際の選定では種類、呼び径、長さ、頭部形状、材質、表面処理を確認します。

2種は金属板や樹脂部品の組立で使われる代表的な種類であり、相手材の硬さや板厚、下穴径との組み合わせが重要です。

バインド頭は広めの押さえ面を持つため、薄板やカバー類を固定する場面で役立ちます。

最適なタッピンねじは、ねじ単体ではなく、相手材と施工条件を含めて選ぶことで決まります。

下穴径、締付トルク、ねじ先端の突出、使用環境まで確認し、必要に応じて試験締結を行えば、緩みや破損を抑えた安定した組立につながるでしょう。
