直径が小さい穴を高精度に加工したい場面では、一般的なドリル加工だけでは対応が難しいことがあります。

とくに硬い金属、深い穴、細長い穴、複雑な形状の部品では、細穴放電加工機による微細穴加工が有力な選択肢になります。

この記事では、放電加工で細穴を開ける仕組みから用途、ドリル加工との違い、設備選定時の確認点までを分かりやすく解説します。

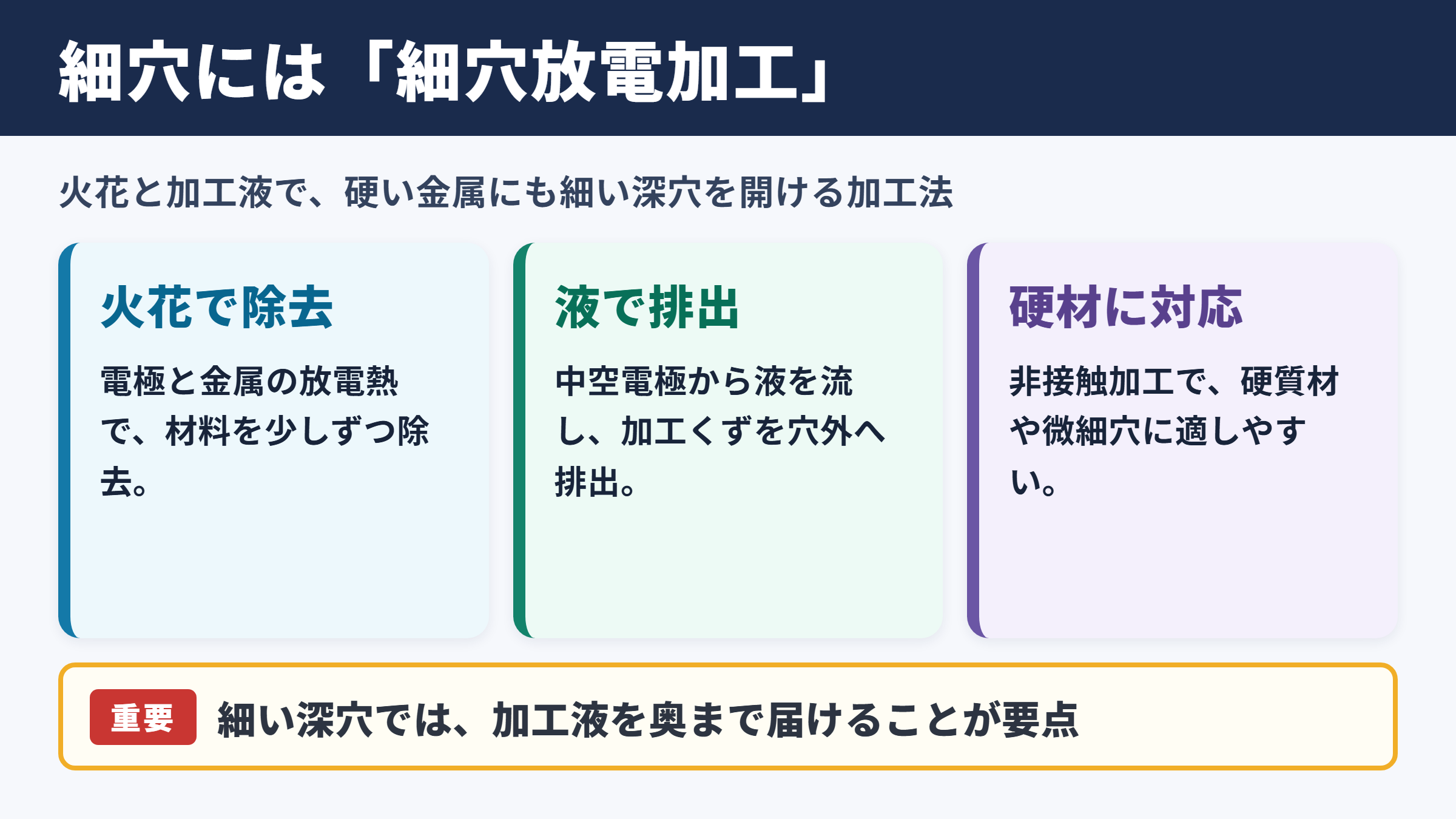

放電加工で細穴を開けるなら細穴放電加工が有効です

それではまず、放電加工で細穴を開ける方法の結論について解説していきます。

電気の火花で材料を少しずつ除去する加工方法

細穴放電加工は、電極と金属材料の間で繰り返し放電を起こし、その熱エネルギーで材料を除去する加工方法です。

加工液を流しながら微小な火花を発生させるため、切削工具で材料を削るドリル加工とは、加工の考え方そのものが異なります。

ワークが導電性を持つ金属であれば、ステンレス、チタン、超硬合金、インコネルなど、切削抵抗が大きい材料にも対応しやすい点が魅力です。

電極には中空のパイプ状電極を用いることが多く、内部から加工液を供給して、加工くずを穴の外へ排出します。

この排出が安定すると、深穴であっても加工が進みやすくなり、穴詰まりや異常放電のリスクを抑えられます。

細い穴を開けながら加工液を穴の奥まで届けられることが、細穴放電加工の重要な特徴です。

硬い材料や微細穴で力を発揮する理由

ドリル加工では、工具が材料に直接触れ、回転しながら切りくずを排出します。

そのため、材料が硬いほど工具摩耗や折損が起こりやすく、穴径が小さいほど剛性不足も問題になりがちです。

一方で細穴放電加工は、電極とワークが基本的に非接触で加工を進めます。

強い切削荷重がかかりにくいため、細径工具の折損を避けたい場合や、熱処理後の硬質材料に穴を開けたい場合に適しています。

ただし、放電による熱で加工するため、穴の内面には変質層や再凝固層が生じることがあります。

精密部品や疲労強度が重要な部品では、必要に応じて仕上げ加工、洗浄、検査を組み合わせることが大切です。

細穴放電加工に向く穴と注意したい穴

細穴放電加工は、直径が小さく、比較的深さのある穴を開ける用途と相性が良い加工です。

代表例としては、放電加工用のスタート穴、冷却穴、噴射穴、ノズル穴、医療機器部品の微細穴などが挙げられます。

穴径が小さいほど加工条件の調整は繊細になり、電極径、放電条件、加工液圧、穴深さのバランスが品質を左右します。

また、穴の真円度、位置精度、内面粗さをどこまで求めるかによって、細穴放電加工だけで完結できるか、後工程が必要かも変わります。

細穴放電加工機の仕組みと加工条件を理解する

続いては、細穴放電加工機の構造と、安定加工につながる条件を確認していきます。

パイプ電極と加工液による排出の仕組み

細穴放電加工機では、黄銅や銅タングステンなどで作られた中空電極が使われます。

電極を回転または送り制御しながらワークへ近づけ、適切な放電間隙を保つことで加工が進行します。

電極の中心孔から水系加工液や専用の加工液を高圧で供給し、発生した加工くずを外へ流し出します。

加工くずが滞留すると放電が不安定になり、加工速度の低下、電極消耗の増加、穴の曲がりにつながることがあります。

深穴加工では、単に放電条件を強くするだけでは安定しません。

加工液の流量と圧力、電極の送り、休止時間を総合的に調整する必要があります。

穴径と深さで変わる基本的な考え方

穴径が小さいほど、使用する電極も細くなり、加工液の通路も狭くなります。

その結果、加工くずの排出が難しくなり、加工時間が長くなる傾向があります。

また、穴深さが増えると電極の振れやたわみの影響を受けやすく、入口と出口で位置がずれる場合もあります。

実務では、図面上の穴径だけでなく、貫通穴か止まり穴か、出口側にバリが許容されるか、穴の途中で径が変わるかも確認します。

加工可否の判断では、ワーク材質、板厚、要求精度、数量をまとめて伝えると、見積もりや試作の精度が高まるでしょう。

加工精度を左右する主な要素

細穴放電加工の精度は、機械本体の位置決め精度だけで決まるものではありません。

電極の振れ、電極消耗、加工液の状態、ワークの固定、熱による変形、加工順序など、複数の要素が影響します。

量産時には、最初の一個だけでなく、連続加工後にも穴径や位置ずれを測定する管理が欠かせません。

電極消耗が大きい条件では、狙った深さまで加工しても穴径が変化したり、テーパーが増えたりすることがあります。

要求公差が厳しい場合は、試し加工の測定結果をもとに補正値を決める流れが実用的です。

加工時間を短縮したい場合も、過度に条件を上げると面粗さや電極消耗に影響するため、品質との両立を考える必要があります。

微細穴加工の主な用途と活用される業界

続いては、微細穴加工がどのような製品や業界で使われているかを確認していきます。

金型加工に必要なスタート穴

細穴放電加工の代表的な用途は、ワイヤー放電加工を始めるためのスタート穴です。

ワイヤー放電加工では、ワイヤー電極をワークへ通す必要があるため、あらかじめ小さな貫通穴を設けます。

焼入れ後の金型鋼や超硬材では、通常のドリルでは加工が難しい場合があります。

そこで細穴放電加工を使うと、硬い材料にも比較的安定して穴を開けられ、後工程のワイヤー放電加工につなげられます。

複雑な輪郭形状をワイヤーで抜く金型では、スタート穴の位置が工程全体の効率を左右します。

スタート穴は単なる下穴ではなく、後工程の精度と段取りを支える重要な穴と考えるべきでしょう。

冷却穴や噴射穴を持つ機械部品

タービンブレード、燃焼器部品、金型、射出成形部品などには、冷却や流体制御のための細穴が設けられます。

高温環境で使われる部品では、耐熱合金のように加工しにくい材料が採用されることも少なくありません。

細穴放電加工は、そうした難削材に微細な冷却穴や噴射穴を形成する手段として活用されます。

穴の方向や角度が機能に影響する製品では、治具設計と機械の軸構成も重要です。

単純な垂直穴だけでなく、傾斜穴や曲面への加工が必要な場合には、位置決め方法を含めて検討します。

医療機器や電子部品に使われる微小穴

医療機器、分析機器、センサー、精密ノズルなどでは、非常に小さな穴が機能の中心になることがあります。

たとえば流体を微量に吐出するノズルや、液体を採取する部品では、わずかな穴径差が性能のばらつきにつながる可能性があります。

微細穴加工では、穴の内面状態や入口のかえり、異物の残留も軽視できません。

加工後の洗浄を十分に行わないと、微細な加工くずが流路を詰まらせるおそれがあります。

微小穴ほど加工そのものと同じくらい、洗浄と検査の工程が重要になります。

設計段階から、測定可能な公差になっているか、量産時に検査できるかまで検討しておくと、製造移管がスムーズです。

ドリル加工との違いを比較して使い分ける

続いては、細穴放電加工とドリル加工の違いを確認していきます。

加工原理と対象材料の違い

ドリル加工は、回転する刃物で材料を切削し、切りくずを排出しながら穴を開ける方法です。

対して細穴放電加工は、放電熱によって材料を溶融、蒸発させながら除去します。

ドリル加工は非導電性材料にも対応できますが、細穴放電加工の対象は原則として導電性材料に限られます。

一方、熱処理済みの鋼材や超硬合金など、切削が難しい金属では、細穴放電加工のメリットが大きくなります。

比較項目	細穴放電加工	ドリル加工
加工原理	放電熱で材料を除去	回転工具で切削
対象材料	導電性材料が中心	金属、樹脂、木材など幅広い
硬質材への対応	対応しやすい	工具摩耗や折損に注意
微細深穴	得意な領域	条件によって難易度が上がる
加工速度	比較的ゆっくり	条件が合えば高速
熱影響	変質層への配慮が必要	切削熱やバリへの配慮が必要

このように、どちらが優れているかではなく、材料と要求品質に応じて選ぶことが基本です。

加工速度とコストの考え方

一般に、同じ穴径と深さで比較した場合、ドリル加工のほうが短時間で済むことがあります。

量産部品で材料が比較的加工しやすく、工具寿命も十分に確保できるなら、ドリル加工は経済的な選択になりやすいでしょう。

ただし、硬い材料に細い穴を多数開ける場合、ドリル折損による停止や工具交換が増える可能性があります。

その場合は、単純な加工時間だけではなく、不良率、段取り時間、工具費、復旧時間まで含めて比較することが重要です。

難削材での工具トラブルを減らせるなら、細穴放電加工の採用が全体コストの低減につながる場合もあります。

穴品質と後工程の違い

ドリル加工では、バリ、工具の振れ、切りくず詰まりが穴品質に影響します。

細穴放電加工では、電極消耗、テーパー、再凝固層、加工液による排出性が主な確認ポイントです。

どちらの方法でも、穴の入口と出口で状態が異なることがあります。

部品の機能に直結する穴では、穴径、位置度、真直度、内面粗さ、バリの有無を図面上で明確にすることが重要です。

必要以上に厳しい公差を指定するとコストが上がるため、機能上必要な値を設計者と加工担当者で共有するとよいでしょう。

加工方法を決める前に、穴が果たす役割を整理することが、過剰品質と加工トラブルを防ぐ近道です。

細穴放電加工機を選ぶ際の確認ポイント

続いては、細穴放電加工機の導入や加工依頼で確認したいポイントを解説していきます。

最小穴径と最大加工深さを確認する

細穴放電加工機を選ぶ際は、まず必要な穴径と深さに対応できるかを確認します。

カタログ上の最小穴径だけではなく、その径でどの程度の深さまで安定加工できるかを見ることが大切です。

極細径の電極を使える機械でも、ワーク材質や穴深さによっては加工時間が大きく増えることがあります。

また、貫通穴の加工では出口側の状態、止まり穴では底面の形状も確認対象になります。

複数サイズの穴を加工する場合は、電極交換のしやすさや自動電極交換装置の有無も生産性に影響します。

加工軸と治具対応で加工範囲が決まる

平板に垂直な穴を開けるだけなら、基本的な構成の細穴放電加工機でも対応しやすいでしょう。

しかし、円筒部品の側面、傾斜面、複雑な立体形状に穴を開ける場合は、回転軸や傾斜軸、専用治具が必要になることがあります。

ワークの固定が不安定だと、位置ずれや穴の曲がりが発生しやすくなります。

そのため、加工機本体の性能だけでなく、チャッキング方法や基準面の取り方も設備検討に含めます。

穴位置の精度は、機械精度だけでなく段取り精度の影響も大きく受けます。

自動化と保守性も導入効果を左右する

量産や夜間運転を想定する場合は、自動電極交換、ワーク自動搬送、加工状態の監視機能などが役立ちます。

加工条件の登録や呼び出しがしやすい機種であれば、担当者ごとの条件差を抑えやすくなります。

一方で、高機能な設備ほど初期投資や保守項目が増えるため、予定する加工量に見合うかを判断する必要があります。

加工液のろ過装置、ポンプ、ガイド部、電極供給部の点検を怠ると、安定加工が難しくなることがあります。

保守しやすい配置か、消耗品を調達しやすいか、メーカーのサポート体制はどうかも、長期運用では重要な比較項目です。

加工依頼前に整理したい図面情報と品質管理

続いては、細穴放電加工を外注する場合や社内で加工する場合に必要な準備を確認していきます。

図面で明確にしたい穴の仕様

加工依頼では、穴径、深さ、穴数、穴位置、公差、材質、熱処理の有無を明確に伝えます。

穴が貫通か止まりか、入口と出口のどちらを基準に寸法を管理するかも重要です。

細穴は小さな条件差で品質が変化するため、用途と必要精度を併記すると加工方法の提案を受けやすくなります。

確認項目	伝える内容	確認する理由
ワーク材質	材質名と熱処理状態	放電条件と加工可否に関わる
穴径	目標寸法と許容差	電極径と仕上げ方法を決める
穴深さ	貫通か止まりかも含める	加工時間と排出性に関わる
穴位置	基準面からの寸法と位置度	治具と測定方法を決める
数量	試作か量産か	段取りと自動化の検討に役立つ
使用目的	冷却、流路、スタート穴など	必要な品質水準を判断しやすい

用途が分かれば、穴径公差以外に確認すべき品質項目も見えやすくなります。

試作加工で確認すべき測定項目

初めて加工する形状や材料では、本加工の前に試作を行うと安心です。

穴径はピンゲージ、画像測定機、顕微鏡などで確認し、位置は三次元測定機や画像測定で評価します。

深穴では、穴の曲がりや入口と出口のずれも確認したい項目です。

流体を通す穴であれば、寸法測定に加えて流量試験や気密試験を行うこともあります。

測定方法まで含めて加工条件を決めることで、量産後の品質トラブルを減らせます。

加工後の洗浄と品質保証の重要性

細穴放電加工の後には、穴の内部に加工くずや加工液の残留物がないかを確認します。

微細な穴ほど、外観上は問題がなくても内部に異物が残っている可能性があります。

洗浄方法は部品の材質や用途に合わせて選び、必要なら超音波洗浄やエアブローを組み合わせます。

医療、航空宇宙、半導体関連の部品では、洗浄度やトレーサビリティが求められる場合もあるでしょう。

加工記録、測定結果、使用電極、加工日などを管理しておくと、不具合発生時の原因追跡に役立ちます。

細穴加工の品質保証は、穴を開けた時点では終わらないという意識が重要です。

まとめ

放電加工で細穴を開ける場合は、導電性材料に対して非接触で加工できる細穴放電加工が有効です。

とくに、焼入れ鋼、超硬合金、チタン、耐熱合金などの難削材に微細穴や深穴を開ける場面で強みを発揮します。

ドリル加工と比べると加工速度では不利になることもありますが、工具折損の抑制、硬質材への対応、細長い穴の加工では大きな価値があります。

設備選定や加工依頼では、穴径、深さ、材質、位置精度、用途、数量を具体的に整理することが大切です。

加工方法は穴の寸法だけでなく、部品が求める機能と品質保証まで見据えて選ぶとよいでしょう。
