投影機は、部品の輪郭をスクリーン上に拡大して映し出し、寸法や角度、形状を確認するための測定機器です。

金属加工品、樹脂成形品、プレス部品、電子部品などでは、目視だけでは判断しにくい微小な形状差を確認する場面が少なくありません。

そこで活用されるのが、非接触で輪郭形状を測定できる投影機です。

本記事では投影機の基本構造から、精度に影響する要因、倍率ごとの特徴、測定範囲、実務での使い方までを分かりやすく解説します。

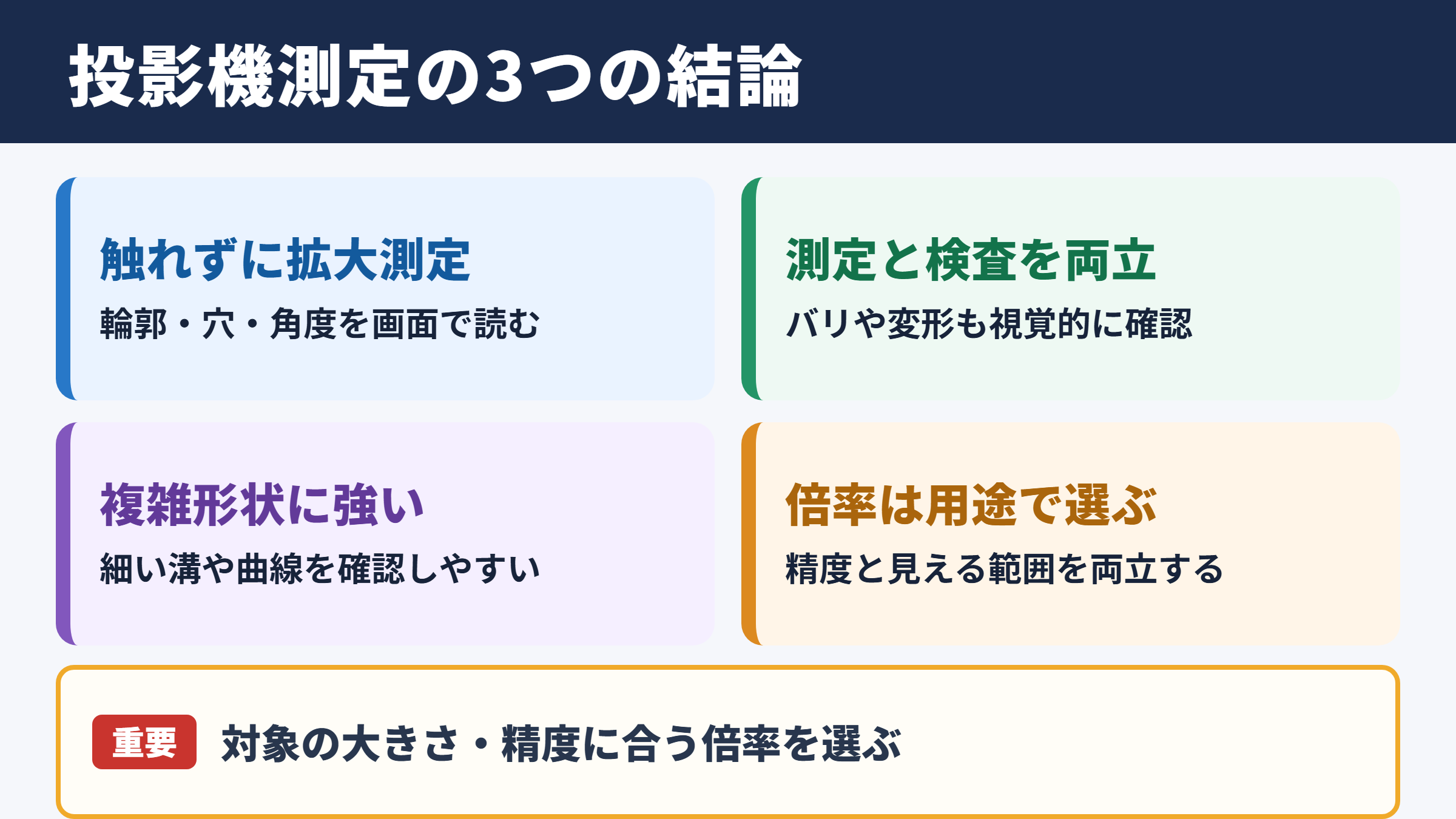

投影機測定の結論

それではまず投影機測定の結論について解説していきます。

輪郭を拡大して比較する測定方法

投影機による測定とは、被測定物の外形や穴、角度、ねじ山などを光学的に拡大し、スクリーン上で寸法を読み取る方法です。

対象物に触れずに確認できるため、変形しやすい薄板部品や小型部品にも対応しやすい点が特徴です。

スクリーンへ投影された像は、拡大図として確認できます。

作業者は基準線、十字線、角度目盛り、デジタル表示などを利用し、設計図面の寸法と照合します。

投影機は長さだけでなく、輪郭形状や角度を視覚的に評価できる測定機器として、品質管理の現場で広く使われています。

高精度測定と外観確認の両立

ノギスやマイクロメータは代表的な接触式測定器ですが、測定箇所によっては測定子が届きにくい場合があります。

複雑な曲線、細い溝、微小な面取り、先端形状などは、投影機のほうが確認しやすいこともあるでしょう。

また、スクリーン上で部品全体の形を見られるため、単なる寸法測定だけでなく、バリ、欠け、変形、加工不良の発見にも役立ちます。

用途に応じた倍率と測定範囲の選択

投影機の性能は、倍率が高いほど常に優れているわけではありません。

高倍率では細かな形状を確認しやすくなる一方で、一度に見られる範囲は狭くなります。

反対に低倍率では大きな部品の全体像を見やすいものの、微細な寸法を読む際には限界があります。

測定対象の大きさ、必要な精度、検査したい形状に合わせて倍率とステージ移動量を選ぶことが、投影機を活用する基本です。

投影機の仕組み

続いては投影機の仕組みを確認していきます。

光源とレンズによる拡大投影

一般的な投影機は、光源、コンデンサレンズ、テーブル、投影レンズ、スクリーンで構成されています。

被測定物へ光を当て、その輪郭をレンズで拡大してスクリーンへ映す仕組みです。

透過照明を用いる場合は、部品の下側から光を通すことで、外形をくっきりとしたシルエットとして観察できます。

この方式は、輪郭寸法や穴径、スリット幅、角度の確認に向いています。

表面の段差や傷、刻印などを確認したいときは、上方から照らす反射照明を用いることがあります。

スクリーンと十字線の役割

スクリーンには十字線や同心円、角度目盛りが設けられていることがあります。

これらを基準にして、部品の輪郭を合わせたり、二つの直線がつくる角度を読んだりします。

投影像をスクリーン中央の十字線へ合わせるためには、テーブルを左右や前後へ動かします。

移動量はデジタルスケールやカウンターで取得され、実際の寸法として表示される仕組みです。

輪郭投影と表面投影の違い

輪郭投影は、外形の比較や寸法測定を主目的とする方法です。

対象物の影を利用するため、測定基準が分かりやすく、加工部品の外周検査に適しています。

一方の表面投影は、反射光を利用して表面状態を観察する方法です。

溝、刻印、表面の傷、段差などの確認に使われますが、照明の角度や反射状態によって見え方が変わります。

輪郭を測りたいのか、表面の状態を見たいのかによって照明方法を使い分けることが重要です。

観察方法	主な対象	確認しやすい項目
透過照明	外形、穴、切欠き、薄板	輪郭、幅、径、角度、R形状
反射照明	表面、刻印、段差、溝	傷、文字、加工跡、表面状態
重ね合わせ比較	量産部品、複雑形状	公差内外、輪郭差、形状のずれ

投影機の測定項目

続いては投影機で確認できる測定項目について解説していきます。

長さと幅の測定

投影機では、部品の全長、段差の幅、穴の中心間距離、スリットの幅などを測定できます。

基本となるのは、テーブルの移動量を利用した座標測定です。

測定箇所を十字線に合わせて座標を記録し、二点の差から寸法を求めます。

単純な横方向や縦方向の寸法であれば、X軸またはY軸の移動量を読み取るだけで確認できます。

斜め方向の距離では、座標値から計算する方法も用いられます。

角度とテーパーの測定

角度測定では、スクリーンの角度目盛りや回転スクリーン、デジタル角度表示を使用します。

部品の基準線をスクリーンの基準線に合わせ、もう一方の線までの回転角を読む流れです。

プレス加工品の曲げ角度、刃物の先端角、テーパー部、V溝などは代表的な測定対象です。

ただし、部品の置き方がわずかに傾くだけでも測定値に影響することがあります。

角度測定では部品の基準面を安定させ、測定方向をそろえることが精度確保につながります。

円弧と輪郭形状の測定

円弧形状や複雑な輪郭を確認できることも、投影機の大きな利点です。

半径ゲージや標準フィルムをスクリーンに重ね、投影像と比較する方法があります。

デジタル投影機や画像測定機では、輪郭上の複数点を取得し、円の半径、真円度、中心位置などを演算することも可能です。

設計図面に示されたR寸法は、部品の見た目だけで判断すると誤差を見落としやすい項目です。

拡大率と測定精度

続いては投影機の拡大率と測定精度について解説していきます。

倍率ごとの見え方

投影機の投影レンズには、十倍、二十倍、五十倍、百倍などの倍率があります。

十倍程度は比較的大きな部品の外形確認に使いやすく、広い範囲を一度に観察できます。

五十倍や百倍は微小な形状、細い溝、小径穴、先端部の確認に適しています。

ただし、高倍率にするほど視野は狭くなり、部品の位置合わせにも時間がかかります。

代表的な倍率	向いている測定	注意点
十倍	外形、長さ、比較的大きな穴	微細なバリは判別しにくい場合があります
二十倍	一般部品の輪郭、角度、幅	測定範囲と見やすさのバランス
五十倍	小径穴、細溝、面取り、微小形状	位置ずれや焦点ずれの影響が大きくなります
百倍	精密部品、細かな輪郭、先端部	視野が狭く、振動対策も必要です

精度に影響する要因

投影機の精度は、本体の仕様だけで決まるものではありません。

テーブル移動精度、読み取り装置の分解能、投影レンズの状態、設置環境、作業者の合わせ方など、複数の要因が測定結果へ影響します。

とくに輪郭の境界がぼやけている場合、どこを測定点とするかで値が変わることがあります。

精度を求めるほど、測定機の性能だけでなく測定条件の管理が重要になります。

温度変化による部品の膨張や収縮も無視できません。

高精度な検査では、測定室の温度や部品を室温へなじませる時間まで管理することがあります。

最小表示値と測定公差の関係

デジタルカウンターの最小表示値が小さいからといって、そのまま同じ精度で測定できるとは限りません。

たとえば最小表示が一マイクロメートルであっても、輪郭の鮮明さや部品の固定状態が不十分なら、安定した測定値は得にくいでしょう。

測定器選定では、要求公差に対して十分な余裕を持った精度があるかを確認します。

投影機の使い方

続いては投影機の基本的な使い方を確認していきます。

測定前の準備

測定前には、スクリーン、レンズ、テーブル、部品の汚れを確認します。

油分や切粉が付着していると、輪郭が不鮮明になったり、部品が傾いたりする原因になります。

部品は安定した姿勢でテーブルに置き、必要に応じて治具、Vブロック、クランプなどを使用します。

円筒形状や細長い部品は転がりやすいため、固定状態を確認してから測定を始めましょう。

測定前の清掃と位置決めは、測定作業の一部として扱うことが大切です。

焦点合わせと輪郭合わせ

部品をセットしたら、使用する倍率のレンズを選び、焦点を合わせます。

輪郭線が太くぼやけている状態では、測定点を正確に合わせられません。

照明の明るさも調整し、輪郭が最も見やすい状態を作ります。

次に、測定したい基準線や基準点を十字線へ合わせます。

部品の向きが図面の基準と一致していないと、X軸とY軸の測定値が意図しない値になるため注意が必要です。

測定値の読み取りと記録

測定点を合わせたら、デジタル表示の値を読み取り、検査表や測定記録へ転記します。

複数箇所を測定する場合は、基準点を統一すると作業の再現性を保ちやすくなります。

同一部品を繰り返し測定して値がばらつく場合は、部品の固定、焦点、照明、測定者の合わせ方を見直します。

投影機選定と活用場面

続いては投影機の選定ポイントと活用場面について解説していきます。

測定範囲とステージサイズ

投影機を選ぶ際は、まず測定対象の最大寸法を確認します。

スクリーンに映る範囲だけでなく、テーブル上に安全に置ける大きさ、X軸とY軸の移動量、部品の高さも重要な確認項目です。

大きな部品を測る場合、視野に収まらない箇所をテーブル移動で追う必要があります。

このとき、必要な測定範囲を満たすステージ移動量がなければ、正確な測定はできません。

部品の外形寸法だけでなく、測定したい二点間の最大距離を基準に選定することが実務的です。

手動機とデジタル機の違い

手動式の投影機は、操作が比較的シンプルで、日常的な輪郭確認や寸法検査に向いています。

一方、デジタル表示機能や画像処理機能を備えた機種では、座標演算、幾何公差の算出、測定データの保存などを行いやすくなります。

量産品を数多く検査する現場では、測定手順の標準化やデータ管理の面でデジタル機が有利な場合があります。

ただし、高機能な機種ほど導入費用や教育コストも考慮する必要があります。

画像測定機との使い分け

近年は、カメラと画像処理を活用した画像測定機も普及しています。

画像測定機は、自動でエッジを検出し、多点測定やプログラム測定を行える機種があります。

一方で、投影機はスクリーン上で部品の形状を直感的に確認できるため、現場での初期判断や輪郭比較に便利です。

複雑な形状を大量に測定するなら画像測定機、単発の形状確認や現場検査なら投影機というように、目的に応じて使い分けるとよいでしょう。

投影機と画像測定機は競合するだけでなく、検査工程を補い合う関係ともいえます。

投影機測定のまとめ

投影機の測定は、部品の輪郭を拡大し、長さ、幅、角度、穴径、円弧、テーパーなどを確認する方法です。

非接触で測定でき、加工部品の外形や微小な形状を視覚的に確認しやすい点が魅力です。

精度を安定させるには、倍率選び、焦点合わせ、照明調整、部品の固定、温度管理、測定基準の統一が欠かせません。

高倍率は細部の確認に役立ちますが、測定範囲が狭くなるため、対象物に合ったレンズを選ぶ必要があります。

投影機を正しく使うポイントは、測定値だけを見るのではなく、投影された輪郭全体を品質情報として活用することです。

測定範囲や必要精度、検査数量を整理したうえで機種を選定すれば、品質管理と不良予防の両面で有効に活用できるでしょう。
