Cマウントカメラは、顕微鏡観察から工場の外観検査、ライブ配信まで幅広く活用される小型カメラです。
レンズ交換ができること、用途に合わせてセンサーや接続方式を選べることが大きな魅力でしょう。
一方で、カメラ本体だけでなくレンズ、撮影距離、照明、パソコンとの接続環境まで考慮しなければ、期待した映像が得られない場合もあります。
この記事ではCマウントカメラの基本、顕微鏡カメラや配信用カメラとしての使い方、失敗しにくい選び方をわかりやすく紹介します。

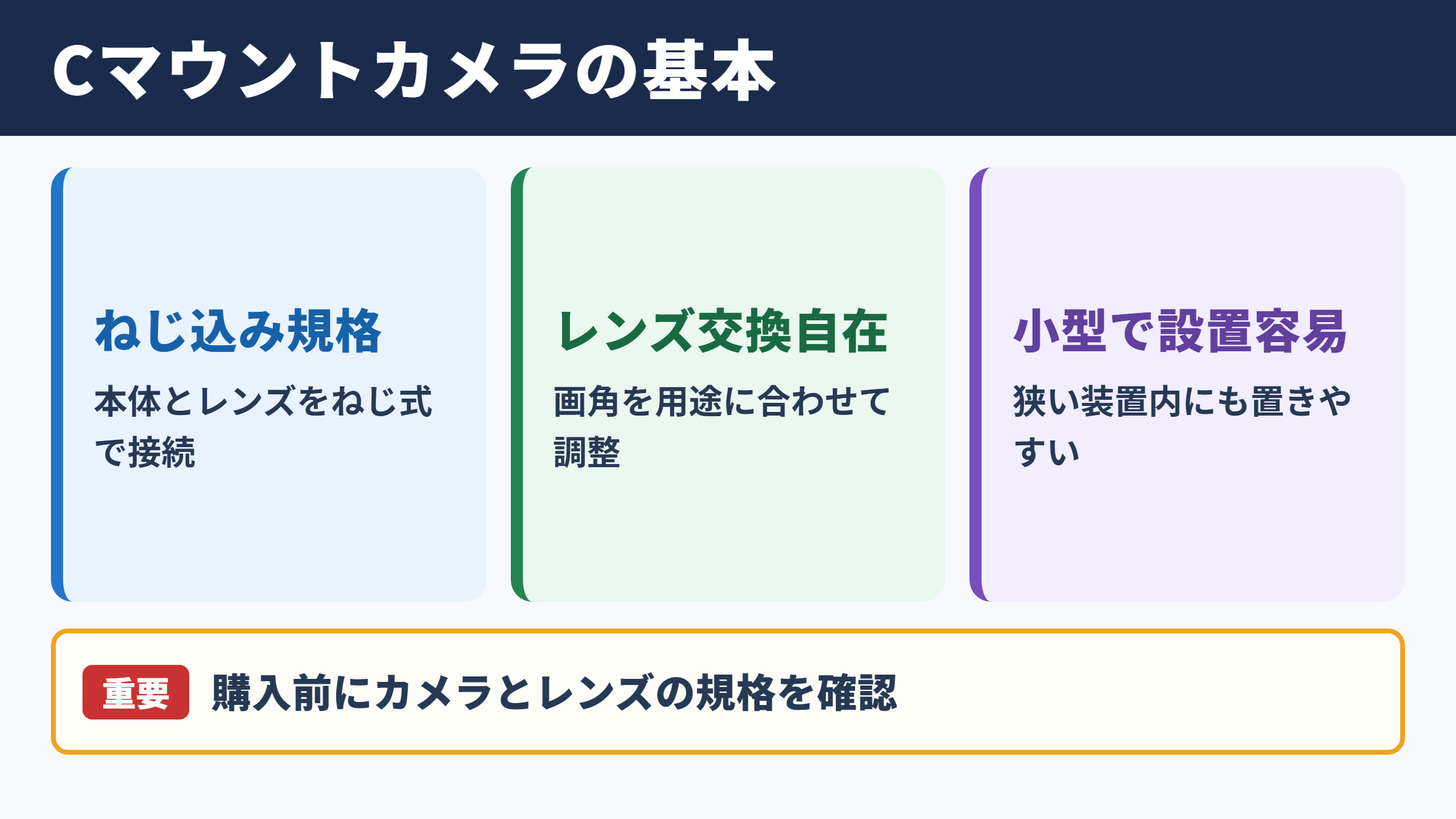

Cマウントカメラの概要
それではまずCマウントカメラの基本と、選ばれる理由について解説していきます。
Cマウント規格の意味
Cマウントとは、カメラ本体とレンズをねじ込み式で接続するための規格です。
一般的にはねじ径が約1インチ、ねじの細かさが32山の仕様として知られ、産業用カメラや顕微鏡用カメラで長く使われてきました。
レンズを自由に付け替えられるため、被写体の大きさや撮影距離に合わせて画角を調整しやすい点が特徴です。
カメラの性能だけでなく、レンズを含めて撮影システムを組み立てられることが、Cマウント方式の大きな強みになります。
固定レンズ式の小型カメラでは対応しにくい、微小部品の拡大撮影や広範囲の監視にも対応しやすくなります。
CSマウントとの違い
Cマウントと似た規格にCSマウントがあります。
両者は取り付けねじの形状が近い一方で、レンズから撮像素子までの距離に違いがあります。
CSマウント対応カメラでは、Cマウントレンズを使う際に変換リングを加えるケースが一般的です。
CマウントレンズをCSマウントカメラへ装着する場合は、通常はスペーサーリングが必要です。
反対に、CSマウントレンズをCマウントカメラへ無理に取り付けると、ピントが合わない可能性があります。
購入時には、カメラ側とレンズ側の両方に記載されたマウント規格を確認することが大切です。
見た目だけで判断せず、取扱説明書や仕様表で対応可否を確認すると安心でしょう。
小型カメラとしての魅力
Cマウントカメラは、比較的コンパクトな筐体に撮像素子と通信機能を収めた製品が多くあります。
狭い装置内、顕微鏡の接眼部付近、製造ラインの近接位置などにも設置しやすい構成です。
小型でも高解像度や高フレームレートを備える製品があり、静止画撮影と動画撮影のどちらにも対応できます。
設置スペースが限られる現場で、レンズ交換の自由度を確保したい場合には特に相性がよいでしょう。
ただし、本体が小さくてもケーブルの取り回しや放熱スペースは必要です。
連続撮影を行う場合は、設置後の温度上昇にも目を向ける必要があります。
顕微鏡カメラとしての活用
続いては顕微鏡カメラとして使う場面と、観察時のポイントを確認していきます。
観察画像の記録
顕微鏡にCマウントカメラを取り付けると、接眼レンズで見ている像をモニターやパソコンへ表示できます。
細胞、昆虫、鉱物、基板、繊維、金属表面などを撮影し、画像データとして保存できる点が便利です。
目視だけでは記録が残りませんが、カメラ映像なら観察日時や倍率の情報とともに管理できます。
教育、研究、品質管理で同じ観察結果を共有したいときにも役立つ方法です。
画像にスケールを表示できるソフトウェアを使えば、長さや面積の確認につなげられる場合もあります。
顕微鏡との接続方法
顕微鏡へ接続する方法は、三眼鏡筒のカメラポートを使う方法と、接眼部へアダプターを介して取り付ける方法があります。
三眼鏡筒がある顕微鏡では、観察者の視野を保ちながらカメラ撮影を行いやすいでしょう。
接眼部へ取り付ける方式は導入しやすい反面、アダプターの倍率や光路の条件によって周辺が暗くなることがあります。
顕微鏡用では、カメラのセンサーサイズと接続アダプターの倍率が重要です。
組み合わせが合わないと、視野が狭い、周辺がけられる、ピント位置が合わないといった問題が起こります。
購入前には、使用中の顕微鏡メーカー、鏡筒径、カメラポートの規格を確認しましょう。
倍率とセンサーサイズの関係
顕微鏡画像の見え方は、対物レンズの倍率だけで決まりません。
カメラのセンサーサイズが小さいほど、記録される範囲は狭く見えやすくなります。
これは被写体が大きく写ることにもつながりますが、必ずしも解像感が高くなるわけではありません。
必要な範囲を一度に撮るのか、細部を大きく観察するのかを先に決めることが重要です。
広い範囲を確認したい場合は、比較的大きなセンサーと低倍率の組み合わせが候補になります。
微細な傷や組織を確認したい場合は、十分な画素数、適切な対物レンズ、安定した照明の組み合わせが必要です。
倍率を上げる前に、必要な視野範囲と記録したい細部を整理することが選定の近道です。
ライブ配信用カメラとしての用途
続いてはライブ配信やオンライン発信での利用方法を確認していきます。
手元映像の高画質配信
Cマウントカメラは、手元作業や製品の細部を見せる配信にも活用できます。
アクセサリー制作、模型製作、電子工作、修理作業、実験配信などでは、手元を大きく鮮明に映したい場面があるでしょう。
レンズを交換できるため、作業台全体を映す広角寄りの構成から、部品だけを拡大する構成まで調整できます。
一般的なウェブカメラでは画角や最短撮影距離が合わない場合に、Cマウントカメラは有力な選択肢になります。
被写体までの距離が近いほど、レンズの最短撮影距離や接写対応を確認する必要があります。
USB接続とHDMI出力
ライブ配信用の接続方式では、USB接続とHDMI出力が代表的です。
USBカメラはパソコンへ直接つなぎ、配信ソフトや会議アプリで映像入力として認識させる使い方が中心になります。
HDMI出力対応モデルは、キャプチャーボードやモニターを介して使えるため、遅延を抑えたい用途にも向きます。
| 接続方式 | 主な特徴 | 向いている用途 |
|---|---|---|
| USB | パソコンと接続しやすい | オンライン会議、配信ソフト、記録 |
| HDMI | モニター表示や映像機器との連携に便利 | ライブ配信、展示、低遅延表示 |
| Wi Fi対応 | 設置場所の自由度を高めやすい | 簡易観察、遠隔確認 |
| 産業用通信 | 高速転送や機器制御に対応しやすい | 検査装置、研究設備、自動化 |
長時間配信では、パソコンのUSB給電能力、ケーブル長、映像フォーマットも確認しておくと安心です。
照明とピント調整
カメラやレンズが高性能でも、照明が不足すると映像は粗く見えます。
暗い環境ではカメラが感度を上げようとするため、ノイズが目立ったり、動きがぶれたりすることがあります。
手元配信では、被写体の正面だけでなく、左右から柔らかく光を当てると影を減らしやすくなります。
金属や光沢のある部品を撮る場合は、強い一点照明だけでは反射が白く飛びやすくなります。
拡散板を使う、照明の角度を変える、偏光フィルターを検討するなどの工夫が有効です。
ピントは被写体を置く距離を決めてから合わせると安定します。
配信中に作業位置が大きく変わる場合は、被写界深度も意識することが大切です。
産業用カメラとしての利用場面
続いては検査や製造現場におけるCマウントカメラの役割を確認していきます。
外観検査と寸法確認
製造業では、部品の傷、汚れ、印字、組み付け状態、欠けなどを確認する外観検査にカメラが使われます。
Cマウント方式なら、対象物のサイズや設置距離に合わせて焦点距離の異なるレンズを選べます。
例えば小さな電子部品には近接撮影向けのレンズ、大きな箱やラベルには広い視野を確保できるレンズが必要になります。
寸法確認では、レンズの歪みやカメラの取り付け角度が結果に影響します。
測定に近い用途では、解像度だけでなくレンズの歪み補正や校正作業が欠かせません。
高フレームレート撮影
高速で動く部品、搬送ライン、回転体などを観察する場合は、フレームレートが重要です。
フレームレートとは、1秒間に記録できる画像の枚数を示す値です。
一般的な動画表示では毎秒30枚程度でも自然に見えますが、高速検査ではより多くの画像を取得する必要が出てきます。
ただし、フレームレートを上げると露光時間が短くなり、照明不足になりやすい点には注意が必要です。
高速撮影では、カメラだけを高性能化しても十分ではありません。
明るい照明、短い露光時間、適切な転送帯域、保存先の処理能力を一体で考える必要があります。
映像のぶれを減らすためには、被写体の速度と必要な検出精度から条件を逆算するとよいでしょう。
モノクロカメラの利点
カラー画像が必要な場面は多い一方で、検査内容によってはモノクロカメラが適しています。
明暗差や輪郭、文字の有無、傷の検出を重視する場合、色情報がなくても判断できることがあります。
モノクロカメラは、同じ条件でより細かな明るさの変化を捉えやすい製品もあります。
赤外線や紫外線に近い光を利用する検査では、センサーの感度特性も重要な判断材料です。
色を見るのか、形や濃淡を見るのかを整理すれば、カラーとモノクロの選択がしやすくなります。
選び方の重要項目
続いてはCマウントカメラを選ぶ際に比較したい項目を確認していきます。
解像度と画素数
画素数は、画像を構成する点の数を表す要素です。
高画素のカメラなら細部を拡大しやすくなりますが、必要以上に高画素な製品を選ぶと、データ容量や処理負荷が増えることがあります。
表示するモニター、保存する画像サイズ、検出したい最小の傷や文字の大きさを基準に考えるとよいでしょう。
| 重視する内容 | 確認したい項目 | 選定時の考え方 |
|---|---|---|
| 細部の記録 | 画素数、レンズ解像力 | カメラとレンズの両方を確認 |
| 動体の観察 | フレームレート、露光時間 | 照明条件も同時に検討 |
| 広い範囲の撮影 | センサーサイズ、焦点距離 | 必要な視野を先に決める |
| パソコン配信 | USB規格、対応ソフト | 利用機器との互換性を確認 |
画素数だけを比較せず、必要な視野内でどれだけ細部を判別できるかを見ることが実用的です。
センサーの種類とサイズ
Cマウントカメラには、CMOSセンサーを採用した製品が多くあります。
センサーサイズは画角、受け取れる光の量、レンズ選びに関係します。
大きなセンサーを使う場合、対応するイメージサークルを持つレンズを選ばないと、画像の四隅が暗くなることがあります。
反対に、小型センサー向けの構成では、比較的コンパクトなレンズでシステムを組める場合があります。
カメラ本体のセンサーサイズと、レンズが対応するセンサーサイズは必ず確認しましょう。
両者の組み合わせは、周辺減光や画角だけでなく、購入後の使いやすさにも影響します。
暗い場所で撮影するなら、感度、ノイズ特性、露光時間の設定範囲も比較対象になります。
レンズと撮影距離
Cマウントカメラでは、レンズ選びが映像品質を左右します。
焦点距離が短いレンズは広い範囲を写しやすく、焦点距離が長いレンズは遠方や狭い範囲を大きく写しやすい傾向があります。
近距離の被写体を大きく撮影したい場合は、マクロレンズや接写対応レンズを検討します。
また、被写体との距離が変動する環境では、絞りを調整できるレンズが役立つことがあります。
必要な画角は、被写体の横幅とカメラから被写体までの距離を基に考えます。
撮影距離に余裕がない場合は、広角レンズだけで解決しようとせず、歪みや照明の置き場所も確認しましょう。
まず被写体の大きさと設置距離を測り、その条件に合うレンズを探す手順が失敗を減らします。
Cマウントカメラ選定のまとめ
Cマウントカメラは、レンズ交換によって用途に合わせた撮影環境を構築しやすい小型カメラです。
顕微鏡カメラとしては観察画像の共有と記録に役立ち、ライブ配信用カメラとしては手元や細部を鮮明に見せやすくなります。
産業用では外観検査、高速撮影、寸法確認などに活用され、用途によってカラーとモノクロの選択も変わります。
選定時には、解像度、センサーサイズ、接続方式、フレームレート、レンズ、照明、撮影距離をまとめて確認することが重要です。
カメラだけで決めず、レンズと撮影条件を含めた全体設計を意識すると、導入後のミスマッチを避けやすくなるでしょう。
用途に必要な視野、細部の見え方、設置環境を整理したうえで、最適なCマウントカメラを選んでみてください。
