Cマウントレンズとは？特徴や選び方も解説！（焦点距離：F値：対応センサーサイズ：メリットなど）

Cマウントレンズとは？特徴や選び方も解説！（焦点距離：F値：対応センサーサイズ：メリットなど）

Cマウントレンズは、産業用カメラや顕微鏡カメラ、監視カメラなどで広く使われる交換レンズです。

小型カメラ向けの規格として長く利用されてきた背景があり、焦点距離やF値、対応センサーサイズの選択肢が豊富にそろっています。

一方で、同じCマウントでも撮影対象やカメラのセンサー寸法に合わない製品を選ぶと、周辺が暗くなる、必要な範囲が写らない、ピントが合いにくいといった問題につながります。

レンズ単体の価格や画角だけで決めず、被写体までの距離、必要な解像度、照明環境、カメラとの組み合わせまで考えることが大切です。

この記事ではCマウントレンズの基本から、焦点距離、F値、センサーサイズ、選び方、活用時の注意点まで、導入前に押さえたい内容を詳しく紹介します。

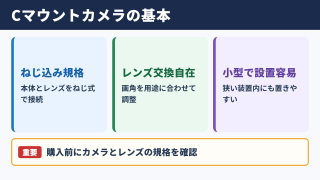

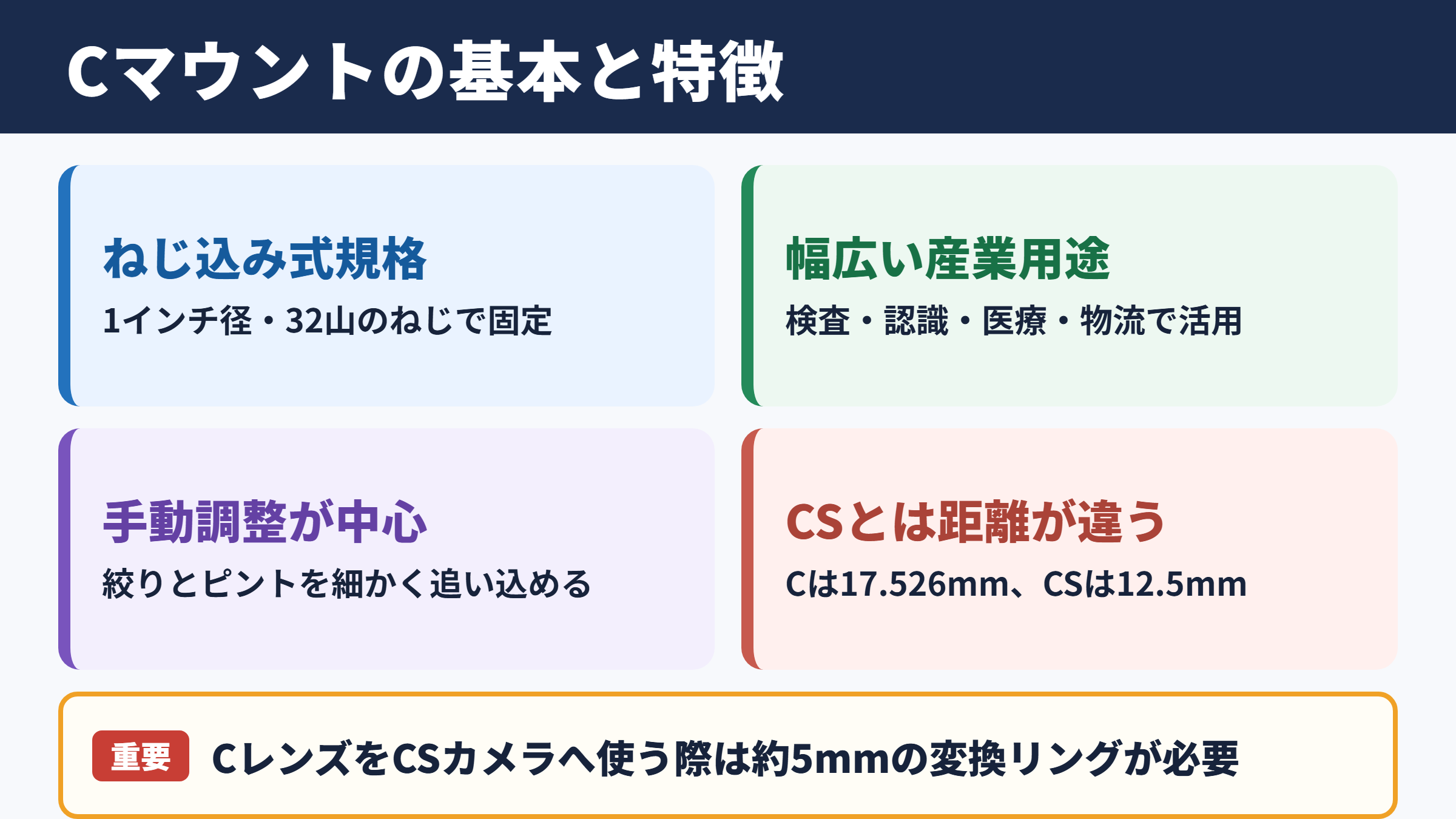

Cマウントレンズの基本と主な特徴

それではまずCマウントレンズの基本と主な特徴について解説していきます。

Cマウントのねじ規格と利用分野

Cマウントは、カメラ側とレンズ側をねじ込んで固定する交換レンズ規格です。

一般的には1インチあたり32山のねじが用いられ、カメラへの装着部は1インチ径として知られています。

レンズを回して取り付ける構造なので、用途に応じて焦点距離の異なるレンズへ比較的スムーズに交換できます。

Cマウントの魅力は、産業用途で必要になる多様な光学条件に対応しやすい点にあります。

工場の外観検査、部品の位置決め、文字認識、基板検査、医療用観察装置、研究用顕微鏡、物流設備など、幅広い現場で採用されています。

一般的な写真撮影用レンズと比べると、手動で絞りやピントを調整する製品が多く、設備に組み込んだ後も撮影条件を細かく追い込みやすい設計です。

自動化設備では一度設置したカメラが長時間同じ場所を撮影するため、撮影の再現性を保ちやすいことも重要になります。

フランジバックとCSマウントとの違い

Cマウントレンズを理解する際には、CSマウントとの違いも確認しておく必要があります。

両者はねじの形状が同じため装着できそうに見えますが、レンズ取り付け面から撮像面までの距離であるフランジバックが異なります。

Cマウントのフランジバックは17.526mmであり、CSマウントは12.5mmです。

その差は約5mmで、CマウントレンズをCSマウントカメラに使用する場合には、通常は変換リングを介して距離を合わせます。

反対にCSマウントレンズをCマウントカメラへ取り付けると、レンズを十分に撮像面へ近づけられず、基本的には正しい結像が得られません。

購入時はレンズとカメラの名称だけで判断せず、マウント種別と必要な変換リングの有無を仕様書で確認しましょう。

産業用カメラで選ばれる理由

産業用カメラでCマウントレンズが選ばれる理由は、選択肢の多さと運用の安定性にあります。

広角から望遠まで焦点距離のラインアップがあり、固定焦点レンズ、ズームレンズ、マクロ撮影向け、低ディストーション設計、高解像度対応品などを用途別に選べます。

たとえば検査対象が一定の位置にある場合は固定焦点レンズが扱いやすく、複数サイズの製品を扱うラインではズームレンズが役立つことがあります。

手動アイリスの製品は、照明を一定に管理できる検査装置と相性がよく、設定を固定した状態で安定した画像を取得できます。

また、カメラ本体を替えても同じマウント規格であればレンズ資産を活用しやすく、設備更新時の選択肢を広げられます。

焦点距離と画角の関係

続いては焦点距離と画角の関係を確認していきます。

焦点距離で変わる写る範囲

焦点距離は、レンズ選びで最初に確認したい項目です。

焦点距離が短いほど広い範囲を写せる広角寄りの画角になり、焦点距離が長いほど遠くの対象を大きく捉えやすい望遠寄りの画角になります。

同じ設置距離でも、8mmのレンズと25mmのレンズでは画面に収まる範囲が大きく変わります。

広い範囲を一度に確認したい場合は短焦点側が向きますが、対象が小さく写りやすいため、細かな傷や印字の確認には不利になることがあります。

反対に長焦点側は対象を拡大して確認しやすい一方、撮影範囲が狭くなり、設置位置のずれに影響されやすくなります。

必要な撮影範囲を先に決め、その範囲を必要な距離から写せる焦点距離を探すという順番が基本です。

撮影距離と視野の考え方

レンズ選定では、被写体までの距離であるワーキングディスタンスと、画面に写したい実際の範囲である視野を組み合わせて考えます。

たとえば幅100mmのワーク全体を撮影したいのか、幅10mmの印字部分だけを高精細に確認したいのかで、必要な光学系は大きく異なります。

概算では、焦点距離が長いほど視野は狭くなり、撮影距離が長いほど視野は広がります。

カタログ値だけで決めず、可能であれば実機や貸出レンズで画角を確認すると安心です。

特に近距離撮影では、レンズの最短撮影距離や近接時の性能が重要になるため、設置図面と照らし合わせた確認が欠かせません。

焦点距離ごとの用途の目安

焦点距離は用途によって大まかな目安を持てますが、センサーサイズが変われば同じ焦点距離でも画角は変化します。

そのため、数値だけを単独で見るのではなく、カメラの撮像素子とセットで比較しましょう。

焦点距離の目安	画角の傾向	向きやすい用途	確認したい点
4mmから8mm程度	広角寄り	設備全体の監視、広い搬送ライン、室内の広域撮影	周辺の歪み、照明の映り込み
12mmから16mm程度	標準寄り	一般的な外観検査、部品の有無確認、作業状況の記録	設置距離と必要視野の両立
25mmから35mm程度	中望遠寄り	離れた位置の検査、ラベル確認、対象の部分拡大	振動による画面ぶれ、被写界深度
50mm以上	望遠寄り	小さな対象の拡大、遠方の細部確認、狭い視野の検査	ピント調整の難しさ、必要な設置空間

画角に迷う場合は、必要な視野より少し広めに写る候補と、必要範囲に近い候補を比較する方法が有効です。

余白を大きく取りすぎると1画素あたりの実寸が大きくなり、微細な欠陥を判別しにくくなるため注意が必要です。

F値と絞りによる明るさと被写界深度

続いてはF値と絞りによる明るさと被写界深度を確認していきます。

F値が示すレンズの明るさ

F値は、レンズがどの程度の光を取り込めるかを示す指標です。

一般にF値が小さいレンズほど明るく、同じ照明条件であれば短い露光時間を選びやすくなります。

搬送中のワークを撮影するような場面では、露光時間を短くして動きによるぶれを抑える必要があるため、明るいレンズが候補になります。

ただし、開放F値が小さいことだけで高画質が保証されるわけではありません。

レンズには画質が安定しやすい絞り域があり、開放付近では周辺減光や収差が目立つ場合もあります。

F値は明るさの数字であると同時に、画像のシャープさとピントの合う範囲に関係する数字です。

絞り値と被写界深度の調整

絞りを絞る、つまりF値を大きくすると、ピントが合って見える奥行きの範囲である被写界深度が深くなる傾向があります。

高さにばらつきがある部品や、斜め方向に配置された対象を撮影する場合には、被写界深度が不足すると一部だけがぼやけて見えることがあります。

一方で絞り込みすぎると、回折の影響によって細部の解像感が落ちる場合があります。

高解像度カメラほど回折の影響を確認したくなるため、極端に絞るのではなく、必要な被写界深度と解像度のバランスを取ることが大切です。

照明の調整が可能な検査設備では、レンズだけで解決しようとせず、照明角度や光量も含めて画像品質を最適化する考え方が有効です。

マニュアルアイリスとオートアイリス

Cマウントレンズには、絞りを手動で固定するマニュアルアイリスと、周囲の明るさに合わせて絞りを制御するオートアイリスがあります。

照明条件が一定の工場内検査では、マニュアルアイリスを適正位置に固定する構成が扱いやすいでしょう。

毎回の撮影条件をそろえやすく、画像処理のしきい値を安定させやすいためです。

屋外監視や窓際など、時間帯によって明るさが大きく変化する環境では、オートアイリスレンズが役立ちます。

ただし、自動絞りの応答や制御方式がカメラ側と合うかは確認が必要になります。

対応センサーサイズと解像度の確認

続いては対応センサーサイズと解像度の確認をしていきます。

イメージサークルとケラレの関係

レンズは、像を結ぶことのできる円形の範囲であるイメージサークルを持っています。

カメラのセンサーサイズがレンズの対応範囲より大きいと、画面の周辺が暗くなるケラレや、周辺部の解像低下が起こる可能性があります。

そのため、カメラのセンサー対角長がレンズの対応センサーサイズ以内かを確認することが必要です。

センサーサイズに余裕のない組み合わせは、中央だけがきれいに見えても、検査に必要な周辺情報を失うおそれがあります。

特にメガピクセル数の大きいカメラを導入する場合は、既存レンズを流用できるか慎重に判断しましょう。

対応センサーサイズは、1/3型、1/2型、2/3型、1型、1.1型などで表記されることが多く、数値の見え方と実際の寸法は単純比例ではありません。

センサーサイズ別の見え方

同じ焦点距離のレンズでも、センサーが大きいカメラほど広い範囲を写します。

たとえば2/3型対応のレンズを小型センサーのカメラに使うことはできますが、レンズが本来カバーできる範囲の一部しか使わない形になります。

一方で小型センサー向けレンズを大きなセンサーへ使うと、ケラレが発生しやすくなります。

カメラ側の条件	レンズ側で見る項目	起こりやすい結果	選定の考え方
レンズ対応サイズより小さいセンサー	対応サイズに余裕があるか	ケラレは起こりにくい	画角が狭くなる点を確認
レンズ対応サイズと同等のセンサー	周辺画質と取り付け精度	仕様に近い画角を得やすい	実機で四隅まで確認
レンズ対応サイズより大きいセンサー	イメージサークルの不足	ケラレ、周辺減光、解像低下	大きなセンサー対応レンズへ変更

仕様表の対応サイズだけでなく、実際に使用する画角、絞り値、撮影距離でも周辺画質は変化します。

精密な寸法測定や欠陥検査では、画面中央だけでなく、四隅にもテストチャートや実ワークを置いて評価するとよいでしょう。

画素数とレンズ解像力の組み合わせ

カメラの画素数が増えると、細かな情報を記録できる可能性が高まります。

ただし、レンズ側の解像性能が不足していれば、カメラの高画素性能を十分に引き出せません。

高画素カメラには、メガピクセル対応や高解像度対応と記載されたレンズを組み合わせることが一般的です。

ここで注意したいのは、カメラの画素数とレンズの対応画素数だけを機械的に比較しないことです。

対象物をどの大きさで写すか、1画素が実物の何mmに相当するか、必要な最小欠陥寸法は何かまで考える必要があります。

必要な検出精度からカメラの画素数を決め、その性能を生かせるレンズを選ぶと、設備全体の設計がぶれにくくなります。

Cマウントレンズの選び方

続いてはCマウントレンズの選び方を確認していきます。

撮影対象と必要視野の整理

最初に行いたいのは、撮影対象の寸法と、画面内に収める範囲の整理です。

対象物の外形だけを見るのか、複数部品を同時に監視するのか、表面の微小な傷まで検出するのかによって、適する画角は異なります。

必要視野には、位置ずれや搬送時のばらつきを見込んだ余白も加えます。

ただし余白を必要以上に広げると、対象が小さく写り、画像処理に使える画素数が減ってしまいます。

検査対象の最小特徴を何画素で捉えたいかを決めると、適切な視野とカメラ解像度を考えやすくなります。

複数の製品を同じ設備で扱う場合は、最も大きいワークと最も細かな判定箇所の両方を満たせるか確認しましょう。

設置距離とレンズ形状の確認

次に、カメラを設置できる距離と空間的な制約を確認します。

機械の内部や狭い治具の近くでは、必要な焦点距離であってもレンズ全長が収まらないことがあります。

また、保護カバー、照明、ケーブル、ワーク搬送部との干渉も見落としやすい項目です。

近距離で広い範囲を写す場合には広角レンズが候補になりますが、歪みの影響を抑えたい測定用途では、低ディストーションレンズやテレセントリックレンズも検討対象になります。

テレセントリックレンズは高価になりやすく、サイズも大きくなる傾向があります。

必要精度に対して通常のCマウントレンズで十分か、より専門的な光学系が必要かを見極めることが重要です。

照明環境と周辺部の画質

レンズの性能は、照明と組み合わせて初めて評価できます。

暗い環境で露光時間を長くすると、移動体ではぶれが生じやすくなります。

明るい照明を追加できるなら、絞りを適度に絞って被写界深度と画質を確保しやすくなるでしょう。

反射しやすい金属やフィルムを撮影する場合は、レンズ選びだけでなく、リング照明、バー照明、拡散板、偏光フィルターなどを使った反射対策も有効です。

中央の見え方だけで判断せず、実際に検査する位置で周辺部の明るさと解像感を確認することが欠かせません。

照明のむらがあると、レンズの周辺減光と重なって判定の安定性を下げることがあります。

導入前の評価では、ワークの端部、角部、色の異なる部分まで撮影し、必要な情報が十分に得られるか確かめましょう。

Cマウントレンズの導入と運用時の注意点

続いてはCマウントレンズの導入と運用時の注意点を確認していきます。

ピント調整と固定方法

レンズを取り付けた後は、実際の撮影距離でピントを調整します。

対象の中心だけで合わせるのではなく、検査上重要な位置に焦点が合っているかを確認することが大切です。

ピントリングと絞りリングは、振動のある設備では少しずつ動くことがあります。

設定後にロックねじを使用できるレンズや、固定用アクセサリーを選ぶと、長期運用時の変化を抑えやすくなります。

レンズを強く締めすぎるとねじ部に負担がかかる可能性があるため、メーカーの推奨方法に沿って取り付けましょう。

組み立て時にセンサー面やレンズ後玉へほこりが付着すると、画像上の黒い点や濃淡の原因になります。

レンズの清掃と保護

レンズ表面の汚れは、コントラスト低下や画像のばらつきを招きます。

特に粉じん、油煙、水滴がある現場では、定期的な点検と清掃が欠かせません。

清掃する際は、最初にブロワーで大きな粒子を飛ばし、その後に光学用のクリーニング用品を使う方法が一般的です。

乾いた布で強くこするとコーティングや表面に負担をかけるおそれがあるため、注意が必要になります。

汚れが発生しやすい環境では、レンズ前面を保護するフィルターや保護窓を設ける方法も検討できます。

ただし保護部材を追加すると反射やゴーストが出る場合があるため、照明角度を含めて確認しましょう。

評価時に確認したいチェック項目

導入前の評価では、カタログ上の仕様を確認するだけでなく、実ワークに近い条件で試験することが重要です。

画角、ピント、明るさ、周辺画質、歪み、被写界深度、動体ぶれ、照明の反射を順に確認すると、問題の切り分けがしやすくなります。

確認項目	見る内容	見落とした場合の影響
マウント適合	CマウントかCSマウントか、変換リングの必要性	ピントが合わない、取り付け不可
対応センサーサイズ	カメラの撮像素子を十分にカバーできるか	ケラレ、周辺画質の低下
焦点距離と視野	必要な範囲と細部を両立できるか	対象が収まらない、解像度不足
F値と照明	必要な露光時間と明るさを確保できるか	ぶれ、ノイズ、判定不安定
周辺画質	四隅でも文字や輪郭を判別できるか	端部の見逃し、測定誤差
固定と耐環境性	振動、粉じん、温度変化に対応できるか	設定ずれ、画像品質の低下

評価結果は画像とともに記録しておくと、将来カメラや照明を変更する際にも比較しやすくなります。

設備の稼働後に調整するより、導入段階で確認項目を明確にしておくほうが、停止時間や追加費用を抑えやすいでしょう。

まとめ

Cマウントレンズは、産業用カメラを中心に幅広く利用される交換レンズ規格であり、焦点距離、F値、対応センサーサイズの選択が撮影結果を左右します。

選定時は、必要な視野、撮影距離、カメラのセンサーサイズ、求める解像度、照明条件を順番に整理することが重要です。

焦点距離だけで決めず、センサーサイズとの組み合わせで画角を考えることが、失敗を減らす大きなポイントになります。

また、F値は明るさだけでなく被写界深度や解像感にも関係するため、照明と合わせて最適な撮影条件を作る必要があります。

高画素カメラを使う場合はレンズの解像性能を確認し、周辺部まで必要な画質を得られるか実機で評価しましょう。

マウント規格とフランジバック、変換リングの有無を確認すれば、CマウントとCSマウントの組み合わせによるピント不良も防ぎやすくなります。

Cマウントレンズは、用途に合う一本を選び、照明や設置条件まで含めて調整することで、本来の性能を発揮しやすくなります。
