アルミとステンレスの電食対策とは？異種金属接触による腐食の防止策を解説

アルミとステンレスは軽量化や耐久性を両立しやすく、建築金物、屋外設備、自動車部品、船舶関連、機械装置などで組み合わせて使われます。

しかし、両者が接触した状態で雨水や結露、水分を含む汚れにさらされると、見た目には小さな変化でも腐食が急速に進むことがあります。

この現象が、異種金属接触によって起こる電食です。

適切な絶縁、表面処理、排水設計、締結部品の選定を行えば、アルミとステンレスを同じ製品や構造物で使うことは十分に可能です。

本記事では、アルミとステンレスの電食が起こる仕組みから、施工時に確認したい防止策、劣化を早期に見つける方法まで詳しく解説します。

アルミとステンレスの電食対策の要点

それではまず、アルミとステンレスを接触させる際に押さえたい電食対策の要点について解説していきます。

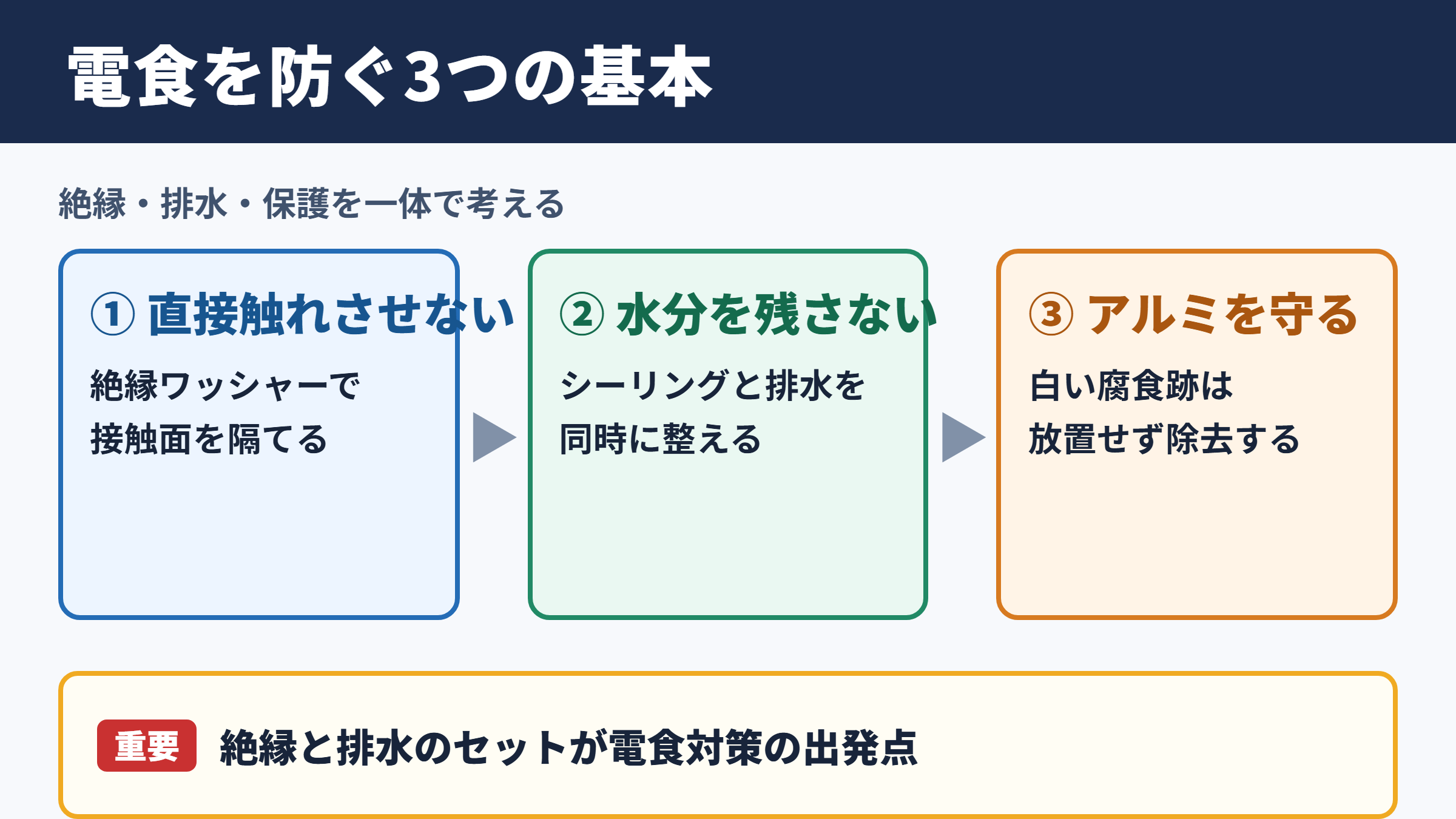

電食を防ぐための基本条件

アルミとステンレスの組み合わせで電食を防ぐには、金属同士を直接接触させないこと、水分を滞留させないこと、腐食しやすい側を保護することが基本になります。

異種金属による腐食は、単に金属が触れ合っているだけで必ず発生するわけではありません。

金属間に電気が流れる経路と、水分などの電解質がそろうことで進行しやすくなります。

そのため、屋内の乾燥した場所では問題が目立たなくても、屋外、沿岸部、浴室周辺、結露しやすい設備内では注意が必要でしょう。

絶縁と排水を同時に考えることが、実務的な電食対策の出発点です。

アルミ側で起こりやすい劣化

アルミとステンレスが接触すると、多くの環境ではアルミ側が腐食しやすくなります。

アルミは表面に酸化皮膜をつくるため、通常は優れた耐食性を示します。

一方で、塩分を含む水分や汚れが長期間残ると皮膜が傷み、白い粉状の腐食生成物や孔食が発生する場合があります。

特に注意したいのは、ステンレス製のねじ、リベット、ナット、支持金具の周囲です。

外観上は小さな白さびに見えても、部材の裏面や重なり部で腐食が広がっていることがあります。

白い腐食跡を単なる汚れとして放置しないことが、部材寿命を延ばすポイントになります。

対策の優先順位

対策は、設計段階、施工段階、維持管理の順に重ねて実施すると効果的です。

設計では接触面の絶縁と水抜き形状を決め、施工では傷ついた塗膜やシール材の欠損を防ぎ、使用後は汚れや塩分を除去します。

腐食が始まってからの補修は、表面研磨、再塗装、締結部の交換、部材交換へと範囲が広がりやすい傾向があります。

初期費用だけで判断せず、点検や補修を含めた維持費も考慮したいところです。

対策の段階	主な確認項目	期待できる効果
設計	絶縁材の配置と排水形状	電食条件の発生を抑制
施工	塗膜の傷とシール材の充填	水分の侵入を低減
点検	白さびと締結部の状態	初期腐食の早期発見
清掃	塩分、泥、金属粉の除去	腐食促進因子の除去

異種金属接触による腐食の仕組み

続いては、アルミとステンレスの組み合わせで腐食が発生する原理を確認していきます。

ガルバニック腐食の発生条件

異種金属接触腐食は、ガルバニック腐食とも呼ばれます。

電位の異なる二つの金属が電気的に接続され、さらに水分や塩水などが存在すると、金属間に電流が流れやすくなります。

このとき、より卑な性質を持つ金属が陽極側となり、溶け出すように腐食が進みます。

アルミとステンレスでは、一般にアルミが陽極側になりやすいため、アルミの損耗が問題になります。

雨水、結露、海塩粒子、洗浄水、融雪剤を含む水分は、電食を進める電解質として働きます。

ステンレスの種類による違い

ステンレスと一口にいっても、SUS304、SUS316、SUS430など、用途に応じてさまざまな種類があります。

沿岸部や薬品を扱う場所では、耐食性を考慮してSUS316が選ばれることも少なくありません。

ただし、ステンレス自体の耐食性が高いことは、アルミとの接触部で電食が起こらないことを意味しません。

むしろステンレスが安定しているほど、相対的にアルミ側へ腐食負荷が集まりやすい場合があります。

ステンレスのグレード選定と絶縁対策は別の検討項目として扱う必要があります。

面積比が与える影響

電食の進み方は、接触する金属の面積比にも左右されます。

広い面積のステンレス板を小さなアルミ部品で支えるような構成では、アルミ側に腐食電流が集中しやすくなります。

反対に、小さなステンレス製ボルトで大きなアルミ部材を固定する場合でも、穴の縁や隙間に水がたまれば局部腐食は起こり得ます。

面積比だけで安全性を判断せず、接触部の形状と濡れやすさを併せて確認しましょう。

重なり部、袋状の空間、下向きに水が抜けない継手は、腐食環境をつくりやすい箇所です。

絶縁材と表面処理の選定

続いては、金属同士の導通を抑えるために使われる絶縁材と表面処理を確認していきます。

絶縁ワッシャーとブッシュの活用

ボルト接合では、ナイロン、樹脂、ゴムなどの絶縁ワッシャーや絶縁ブッシュがよく用いられます。

平面だけにワッシャーを挟んでも、ボルト軸が穴の内側でアルミに触れていれば導通が残ります。

そのため、ボルト穴の内周を覆うスリーブ形状のブッシュを組み合わせると安心です。

ボルト頭部、座面、軸部、ナット側まで、どこで金属接触が起きるかを分解して考える必要があります。

見えないボルト軸部の接触は、施工時に見落とされやすいポイントです。

部位	有効な対策	施工時の注意点
ボルト頭部	絶縁ワッシャー	締付けで割れない材質を選定
ボルト穴の内周	絶縁ブッシュ	穴径とブッシュ寸法を適合
接触面	樹脂シートや塗膜	端部まで連続して施工
隙間部	シーリング材	排水を塞がないよう配置

塗装と陽極酸化皮膜の役割

アルミ部材には、陽極酸化皮膜、塗装、粉体塗装などの表面処理が施されることがあります。

これらは美観を整えるだけでなく、腐食性のある水分が素地に届くのを抑える役割も持ちます。

ただし、施工中の打痕、切断面、ねじ締めによる傷があると、そこから腐食が始まる可能性があります。

とくにアルミ材を現場加工した場合は、加工部の保護処理を忘れないことが重要です。

塗膜は連続して初めて防食性能を発揮するため、小さな欠損にも目を配りましょう。

シーリング材の使い分け

シーリング材は、接触面への水分侵入を抑えるために役立ちます。

ボルト穴の周囲や重ね合わせ部に適切に充填すれば、雨水や洗浄水が入り込みにくくなります。

一方で、シーリング材を過剰に使って排水経路まで塞ぐと、内部に入った水が抜けず、かえって腐食を助長することがあります。

屋外部材では、水を完全に閉じ込める発想よりも、水が入りにくく、入っても速やかに抜ける構造が望ましいでしょう。

使用するシーリング材は、アルミ、ステンレス、塗装面との相性や、紫外線、温度変化への耐性も確認してください。

施工部位別の防止策

続いては、実際の施工で電食対策が必要になる部位ごとの考え方を確認していきます。

ボルトとナットによる締結部

最も多いのは、アルミ製の板材やフレームをステンレス製ボルトで締結するケースです。

ステンレスボルトはさびにくく強度も確保しやすいため便利ですが、アルミとの直接接触を避ける工夫が必要になります。

絶縁ワッシャーと絶縁ブッシュを使い、アルミの穴周辺には防食用の塗料やシーリングを施工します。

締付けトルクが大きすぎると、樹脂ワッシャーが変形したり塗膜が傷んだりするため、規定トルクの管理も欠かせません。

締結強度と絶縁性能の両立を意識した部品選定が必要です。

板金の重ね合わせ部

アルミ板とステンレス板を重ねる接合部では、面積が広く、毛細管現象で水が残りやすい点が課題になります。

接触面には絶縁シートや防食テープを設け、端部には水が回り込みにくい形状をつくります。

屋根、外壁、架台、ダクト周辺では、風で運ばれた塩分や粉じんが重ね部に入り込むこともあります。

傾斜をつけて排水しやすくする、下端を開放して乾燥を促すといった設計が効果的です。

屋外設備と沿岸地域の接合部

沿岸地域や融雪剤が飛散する道路周辺では、塩化物を含む水分によって腐食リスクが高まります。

太陽光発電架台、室外機架台、看板、手すり、門扉、船舶設備などは、通常の屋内設備より厳しい条件を想定したいところです。

このような環境では、定期洗浄、厚めの保護塗装、耐候性の高い絶縁材、排水性の確保を組み合わせます。

海から距離があっても、風向きや地形によって塩害を受けることがあります。

設置場所の環境条件を確認して、一般地域向けの施工仕様をそのまま流用しないことが大切です。

点検と補修の進め方

続いては、施工後の電食を早めに発見し、補修につなげるための点検方法を確認していきます。

初期症状の見分け方

アルミの電食では、白色や灰白色の粉状物、塗膜の浮き、接触部周辺の変色、穴周辺の膨れなどが初期症状として現れます。

ステンレス側は外観に大きな変化がないことも多く、アルミだけが傷んでいるように見える場合があります。

ボルト周辺、板の重ね部、裏面、水滴が落ちる位置を中心に確認すると、異常を見つけやすくなります。

汚れを拭き取った後にも白い生成物が繰り返し出る場合は、内部で腐食が進んでいる可能性があります。

補修時に確認したい範囲

腐食が見つかったときは、表面だけを清掃して終えるのではなく、原因となる接触状態を確認します。

締結部を分解できる場合は、アルミの穴内面、ワッシャーの状態、シーリング材の硬化や剥がれ、裏側の排水状況まで点検します。

軽微な腐食であれば、腐食生成物を除去し、十分に乾燥させたうえで、防食処理と絶縁部材の交換を行います。

孔食が深い場合や板厚が減っている場合は、部材の強度低下にも注意が必要でしょう。

定期点検の時期と清掃

屋外設備は、少なくとも年に一度、台風や大雨の後、積雪地域では融雪剤が付着しやすい時期の後にも点検すると安心です。

沿岸部や工場地帯では、より短い間隔での確認が適しています。

清掃では、柔らかい布と水を使って塩分や泥を落とし、洗浄後に水分を残さないようにします。

硬い研磨材や異種金属のブラシを使うと、表面を傷つけたり金属粉を付着させたりするおそれがあります。

清掃道具の材質も、腐食対策の一部として選びましょう。

材料選定と設計時の注意点

続いては、電食を起こしにくい製品づくりにつなげる材料選定と設計上の注意点を確認していきます。

接触を避ける構造の検討

最も確実な対策は、アルミとステンレスを直接接触させない構造にすることです。

樹脂製のスペーサー、支持材、カバーを間に設ければ、電気的な導通を断ちやすくなります。

部品点数が増える場合でも、腐食による交換や停止のリスクを下げられるなら、長期的には合理的な選択になることがあります。

設計図面には絶縁材の種類、厚み、取付位置を明記し、現場判断に任せすぎないことが重要です。

水が残らない形状づくり

腐食対策では、材質選定と同じくらい排水設計が重要です。

水平な受け部、狭い隙間、袋状の部位、上向きの穴は、水分と汚れが残りやすい形状です。

水抜き穴を設ける場合は、詰まりにくい位置と大きさを検討し、清掃できる構造にします。

結露が発生する設備では、外部からの雨水だけでなく、内部で生じる水滴も想定しなければなりません。

濡れない設計より乾きやすい設計を意識すると、現実的な防食計画を立てやすくなります。

仕様書への記載内容

電食対策を確実に施工するには、仕様書や施工要領書に具体的な記載を残すことが欠かせません。

たとえば、使用するワッシャーの材質、ブッシュの寸法、接触面に貼る絶縁シート、防食塗料の種類、シーリング材の施工範囲などを明確にします。

単に絶縁処理を行うとだけ記載すると、施工者ごとに解釈が分かれる可能性があります。

写真付きの施工例や断面図を共有すれば、見えない部位を含めた品質管理につながるでしょう。

まとめ

アルミとステンレスの電食は、異種金属が接触し、水分や塩分が加わることで起こりやすくなる腐食です。

特にアルミ側では、白さび、孔食、塗膜の浮き、締結部周辺の劣化として表れます。

直接接触を避ける絶縁処理、水をためない排水設計、表面処理の保護、定期的な清掃と点検を組み合わせることが、基本的な防止策になります。

ステンレス製ボルトや板材を使用する場合は、ワッシャーだけでなく、穴内面、接触面、シーリング、排水経路まで確認してください。

施工時には問題がなく見えても、屋外や沿岸部では長期使用によって差が出やすいため、環境に応じた仕様を選ぶことが大切です。

アルミとステンレスの特性を正しく理解し、接合部を丁寧に設計すれば、異種金属を組み合わせた構造でも耐久性と美観を維持しやすくなるでしょう。
