ワイヤーカット放電加工とは？特徴や仕組みも！(電極線：微細加工：原理：メリットなど)

ワイヤーカット放電加工は、細い電極線と放電現象を利用して、硬い金属でも高精度に切り抜く加工方法です。

金型部品や精密機械部品、複雑な輪郭を持つ部品の製造で幅広く使われており、切削工具では難しい形状にも対応しやすい点が注目されています。

名称は耳にしたことがあっても、なぜ金属を切断できるのか、通常の切削加工と何が異なるのかは分かりにくいでしょう。

この記事では、ワイヤーカット放電加工の原理、電極線の役割、微細加工で活きる特徴、メリットと注意点、品質を安定させる考え方まで分かりやすく解説します。

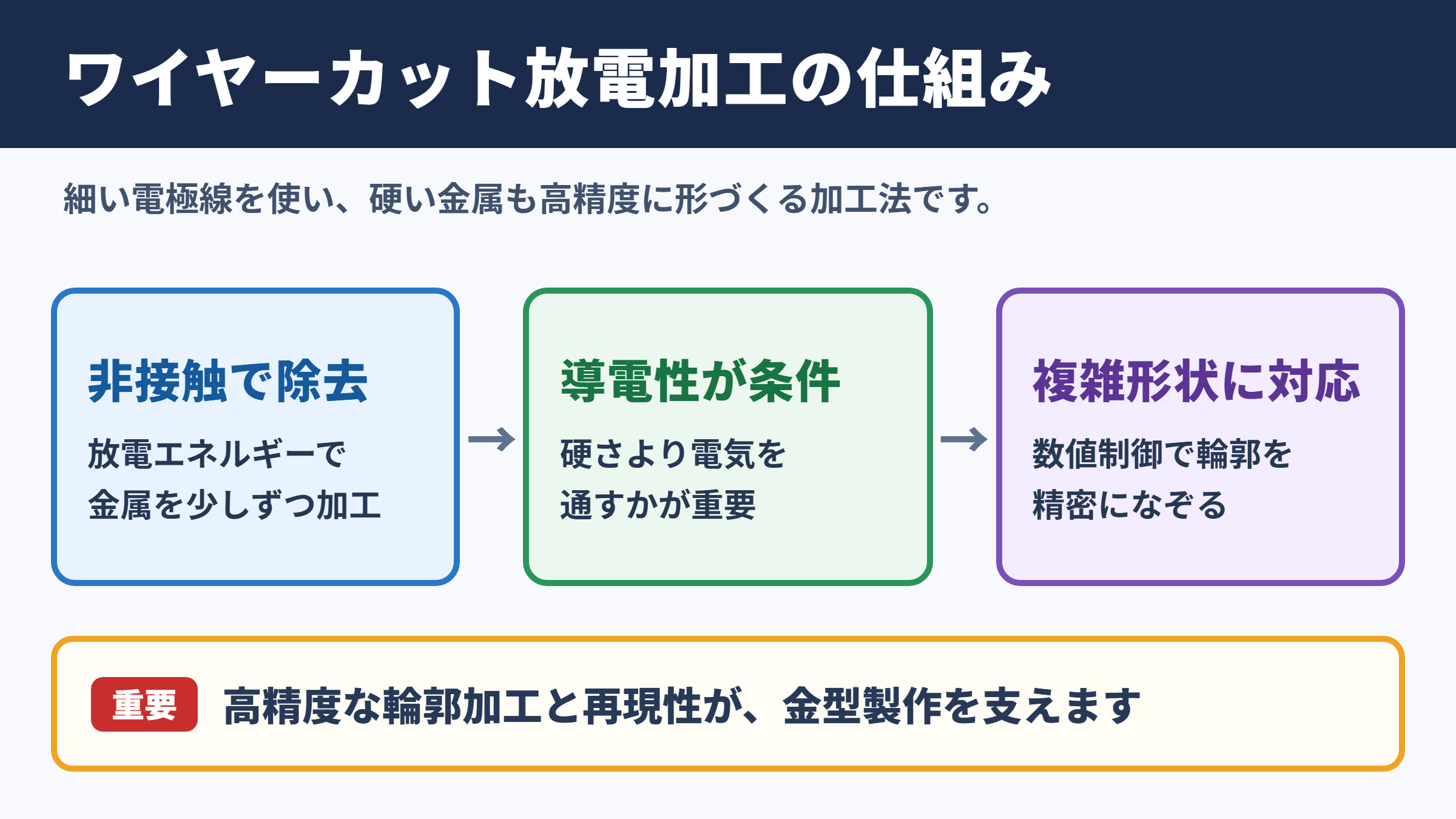

ワイヤーカット放電加工とは高精度な形状加工を実現する放電加工です

それではまずワイヤーカット放電加工の結論と基本的な役割について解説していきます。

細い電極線で金属を非接触に加工する方法

ワイヤーカット放電加工とは、真ちゅうなどで作られた細いワイヤーを電極線として走らせ、工作物との間に起こる放電エネルギーで金属を少しずつ除去する加工方法です。

工具が材料に直接食い込むわけではないため、刃物で削るフライス加工や旋盤加工とは異なる仕組みを持っています。

加工対象には導電性が必要ですが、焼入れ鋼、超硬合金、チタン合金、インコネルなど、硬度が高く切削負荷の大きい材料にも対応できます。

材料の硬さではなく電気を通すかどうかが、加工可否を左右する重要な条件です。

ワイヤーは一定方向に連続して供給されるため、同じ部分を何度も使い続ける方式ではありません。

この特徴により、電極線の摩耗による形状の乱れを抑えながら、安定した加工を続けやすくなります。

金型や精密部品で必要とされる理由

ワイヤーカット放電加工は、プレス金型、樹脂金型、治具、医療機器部品、航空宇宙分野の部品など、高い寸法精度が求められる場面で活躍します。

特に、内側に複雑な輪郭を持つ抜き形状や、細いスリット、角部の多い輪郭は、ワイヤーを数値制御で動かすことで効率よく加工できます。

工作物を大きく動かすのではなく、電極線の位置を精密に制御して輪郭をなぞるため、設計データを形状へ反映しやすいことも魅力です。

金型では、パンチとダイのすき間が製品品質に影響するため、わずかな寸法差を管理する必要があります。

高精度な輪郭加工と再現性の高さが、ワイヤーカット放電加工が金型製作で選ばれる大きな理由です。

一般的な放電加工との違い

放電加工には、形彫り放電加工とワイヤーカット放電加工があります。

形彫り放電加工は、目的形状を持つ電極を工作物へ近づけ、電極形状を転写するように加工する方法です。

一方のワイヤーカット放電加工では、細いワイヤーが刃物のような役割を担い、材料を輪郭に沿って切り抜きます。

比較項目	ワイヤーカット放電加工	形彫り放電加工
主な電極	連続走行する細い電極線	形状を作った電極
得意な加工	貫通形状、輪郭、精密な抜き加工	底のある凹部、三次元形状、深いキャビティ
電極製作	通常は専用形状の電極が不要	目的形状に合わせた電極が必要
代表的な用途	金型部品、治具、精密プレート	金型のキャビティ、複雑な凹形状

どちらが優れているかではなく、部品の形状や要求精度、加工深さに応じて使い分けることが大切です。

ワイヤーカット放電加工の仕組みは微小な放電を繰り返すことにあります

続いては、金属を切断する原理と加工液の働きを確認していきます。

放電によって金属を溶かして除去する原理

加工中は、電極線と工作物の間にごく小さなすき間が保たれます。

両者が接触しない状態で電圧を加えると、すき間にある加工液を介して放電が発生し、局所的に非常に高い熱エネルギーが生まれます。

この熱で工作物表面の微小な部分が溶融、蒸発し、加工液によって加工くずが流されます。

一回の放電で除去される量はごくわずかですが、放電を高速で繰り返すことで、必要な輪郭まで材料を切り進めることが可能です。

このとき、電極線が工作物へ触れ続けると正常な放電が起こりにくくなります。

機械は放電状態を監視しながら、電極線と工作物の距離を自動制御しています。

加工液が担う絶縁と冷却と排出の役割

ワイヤーカット放電加工では、一般的に水をベースとした加工液を使用します。

加工液には、電極線と工作物の間を適度に絶縁する役割があります。

放電が安定して発生する環境を整えるだけでなく、発生した熱を冷却し、加工くずを洗い流す役目も担います。

加工液の状態は、加工速度、表面粗さ、寸法精度、断線の起こりやすさにまで関係します。

加工液の汚れや電気抵抗の変化を放置すると、放電が不安定になり、加工面に荒れが出ることがあります。

そのため、フィルター管理、イオン交換樹脂の点検、液温の安定化は、精密加工を支える日常的な管理項目です。

数値制御で複雑な輪郭を作る仕組み

ワイヤーカット放電加工機は、CADやCAMで作成した加工データをもとに、電極線と工作物の相対位置を数値制御します。

円形、角形、曲線、歯車のような複雑な形状でも、プログラムされた軌跡に沿って加工できる点が特徴です。

上側と下側にあるワイヤーガイドの位置を別々に制御できる機種では、テーパー加工も行えます。

ただし、設定できる角度や加工精度は、板厚、形状、電極線径、機械性能などによって変わります。

設計段階から加工業者と情報を共有することが、無理のない形状設計につながるでしょう。

電極線の種類と太さは加工精度や速度に大きく影響します

続いては、ワイヤーカット放電加工の中心となる電極線について確認していきます。

標準的な真ちゅうワイヤーの特徴

電極線には真ちゅうワイヤーが広く使われます。

真ちゅうは電気を通しやすく、加工中の放電特性とコストのバランスを取りやすいため、標準的な材料として定着しています。

一般的なワイヤー径には、〇・一ミリメートル台から〇・三ミリメートル程度までの種類があります。

太いワイヤーは強度を確保しやすく、比較的安定した加工につながります。

一方で細いワイヤーは、細かな形状や狭い溝に対応しやすい反面、断線への配慮が必要です。

ワイヤー径は小さいほど万能になるわけではなく、精度、加工時間、強度のバランスで選定します。

コーティングワイヤーが使われる場面

加工速度や放電安定性を高める目的で、表面に特殊な層を持つコーティングワイヤーが使われることがあります。

ワイヤー表面の成分や構造を工夫することで、放電時の特性を調整し、高速加工や厚物加工で性能を発揮しやすくなります。

加工条件によっては、標準ワイヤーよりも加工時間を短縮できる可能性があります。

ただし、電極線そのものの単価は高くなるため、材料費だけで判断するのは適切ではありません。

加工時間の削減、仕上げ品質、断線リスク、総合コストを比較して選ぶことが重要です。

ワイヤー径と最小コーナー形状の関係

ワイヤーカット放電加工では、電極線そのものに太さがあるため、内側の角を完全な直角には加工できません。

加工後の内角には、電極線半径と放電すき間の影響を受けた小さな丸みが残ります。

細いワイヤーを使えば内角の丸みを小さくできますが、加工条件は繊細になります。

部品の組み合わせで鋭い内角が必要な場合は、相手側の外角に逃げを設ける方法も有効です。

設計と加工の両面から考えることで、組み立て性と加工性を両立しやすくなります。

ワイヤーカット放電加工が微細加工に向くメリットを解説します

続いては、精密部品や微細形状で評価されるメリットを確認していきます。

高硬度材でも加工しやすい

一般的な切削加工では、材料の硬さが上がるほど工具摩耗や加工負荷が問題になりやすくなります。

ワイヤーカット放電加工は、電気的な放電で材料を除去するため、導電性があれば高硬度材にも加工できます。

焼入れ後の金型材を直接仕上げ加工できることは、大きな利点でしょう。

焼入れ前に加工してから熱処理を行う方法では、熱処理による変形を考慮しなければなりません。

焼入れ後に必要な輪郭を仕上げられるため、熱処理変形を見込んだ複雑な補正を減らせる場合があります。

ただし、加工条件が不適切な場合には表面に熱影響層が生じるため、部品用途に応じた仕上げ条件の選択が欠かせません。

微細なスリットや複雑な輪郭に対応しやすい

細い電極線を使うことで、狭いスリット、微細な穴形状、複雑な曲線輪郭を加工しやすくなります。

特に、金属製の薄板部品、精密治具、電子部品の金型、医療用部品などでは、細部の形状精度が製品性能に直結します。

切削工具では工具径が制約になる箇所でも、細径ワイヤーによって加工の選択肢を広げられる場合があります。

また、加工反力が非常に小さいため、薄い材料や細い形状に大きな力を加えにくいことも利点です。

複雑な形状を一体の材料から切り出せるため、部品点数や組み立て工程の見直しにも役立ちます。

高い寸法精度と安定した再現性

ワイヤーカット放電加工は、加工機の位置決め精度、熱変位への対策、加工条件、仕上げ回数などを適切に管理することで、高い寸法精度を狙えます。

荒加工だけで仕上げるのではなく、仕上げ加工を複数回行うことで、加工面や寸法の安定性を高める方法も一般的です。

荒加工では除去量を優先し、その後の仕上げ工程で放電エネルギーを抑えながら目標寸法へ近づけます。

加工室の温度変化や材料内部の応力も精度へ影響するため、厳しい公差がある部品では測定工程まで含めた管理が必要になります。

デメリットや注意点を理解すると加工トラブルを防ぎやすくなります

続いては、依頼前に把握しておきたい制約と注意点を確認していきます。

電気を通さない材料は直接加工できない

ワイヤーカット放電加工は放電を利用するため、基本的には電気を通す材料が対象です。

鉄、ステンレス、アルミニウム、銅、真ちゅう、チタン、超硬合金などは加工対象になり得ます。

一方で、樹脂、ガラス、セラミックなどの絶縁性材料は、通常の条件では直接加工できません。

導電性を付与する特殊な方法が検討される場合もありますが、一般的なワイヤーカット放電加工の範囲とは異なります。

材料選定の最初の確認事項は、硬さではなく導電性です。

素材が複合材である場合は、構成材料によって加工結果が変わるため、事前の試作や相談が有効でしょう。

加工時間とコストは形状によって変わる

ワイヤーカット放電加工は高精度な反面、切削加工と比べて時間がかかることがあります。

板厚が厚い場合、加工距離が長い場合、微細な仕上げを繰り返す場合には、加工時間が増えます。

また、開始穴が必要な貫通形状では、事前に穴あけ工程が必要になることもあります。

加工条件	加工時間への影響	確認したいポイント
厚い工作物	切断距離あたりの時間が増えやすい	材料厚さと必要な仕上げ品質
細いワイヤー	慎重な条件設定が必要になりやすい	最小形状と公差
複雑な輪郭	総加工距離が長くなる	不要な細部の有無
複数回の仕上げ	加工時間は増える	表面粗さと寸法精度

見積もりを依頼する際は、材料の種類、板厚、数量、公差、表面粗さ、図面データをできるだけ明確に伝えることが大切です。

断線や加工変形への対策が必要

加工中に電極線が断線すると、一時的に加工が止まり、再結線や条件調整が必要になります。

近年の加工機には自動結線機能が搭載されているものも多いですが、断線が頻繁に起きる状態は加工効率や品質に影響します。

断線の背景には、加工条件が強すぎること、加工くずの排出不足、加工液の状態、材料の厚み変化など、複数の要因があります。

さらに、薄板や細長い部品では、材料に残った応力が解放されて変形することもあります。

切り落としの順番を工夫したり、保持用のつなぎ部を残したりすることで、加工途中の変形や落下を防げる場合があります。

ワイヤーカット放電加工で失敗しないための設計と依頼のポイント

続いては、品質とコストを両立するための実務的なポイントを確認していきます。

図面には公差と重要寸法を明確に記載する

図面上のすべての寸法に厳しい公差を設定すると、加工や測定に必要な時間が増える可能性があります。

機能上重要な寸法、相手部品とのはめ合いに関係する箇所、基準となる面を明確にすることが重要です。

反対に、機能へ影響しにくい寸法には必要以上の厳しい条件を設けないことで、製作コストを抑えやすくなります。

求める精度を正確に伝えることは、過剰品質を避けながら必要な品質を得る近道です。

二次元図面だけで形状を伝えにくい場合は、三次元データや加工の意図を補足すると、認識違いの防止につながります。

開始穴と加工経路を考慮して形状を設計する

閉じた内側形状を切り抜くためには、ワイヤーを通す開始穴が必要です。

開始穴の位置や径は、最終製品で見えても問題ないか、機能に影響しないかを考慮して決めます。

穴を別工程で加工する場合には、その位置精度も最終形状へ影響します。

また、切り落とされる部分の重さや落下方向を考えずに加工すると、加工終盤でワイヤーへ負担がかかることがあります。

大きな抜き部や細長い部品では、タブと呼ばれるつなぎ部を残し、最後に処理する方法が検討されます。

加工経路まで含めた設計は、精度だけでなく安全性と納期の安定にも関係します。

仕上げ品質に応じて加工条件を選ぶ

表面粗さを重視する部品と、短納期を優先する部品では、最適な加工条件が異なります。

荒加工中心であれば加工時間を短縮しやすい一方、表面の状態や寸法の追い込みには限界があります。

仕上げ回数を増やせば表面品質や精度の向上を期待できますが、時間と費用は増加します。

加工後に研磨、ラップ、熱処理、表面処理などの後工程がある場合も、最終寸法から逆算して加工代を設定する必要があります。

部品が完成するまでの工程全体を見据えることが、手戻りを減らすポイントです。

まとめ

ワイヤーカット放電加工は、細い電極線と微小な放電を利用し、導電性を持つ金属を高精度に加工する技術です。

高硬度材への対応、複雑な輪郭加工、細いスリットや微細形状への適性、安定した再現性が大きな魅力になります。

一方で、絶縁性材料には使えないこと、加工時間が形状や仕上げ条件に左右されること、開始穴や内角の丸みを考慮する必要があることも理解しておきたい点です。

電極線の選定、加工液の管理、仕上げ条件、図面上の公差設定を適切に組み合わせることで、ワイヤーカット放電加工の性能を十分に引き出せます。

金型、治具、精密機械部品の製作では、単に加工方法を選ぶだけでなく、設計段階から加工の特性を反映することが重要でしょう。
