実体顕微鏡は、昆虫や植物、鉱物、電子部品などを立体感のある像として観察できる光学機器です。
学校の理科室で見かけることもありますが、研究、品質管理、アクセサリー制作、模型製作まで、幅広い場面で活用されています。
一般的な光学顕微鏡との違い、倍率の選び方、ピント合わせの手順を知ると、観察対象に合った使い分けがしやすくなります。
この記事では、実体顕微鏡の基本構造と正しい使い方を、初心者にもわかりやすく整理します。

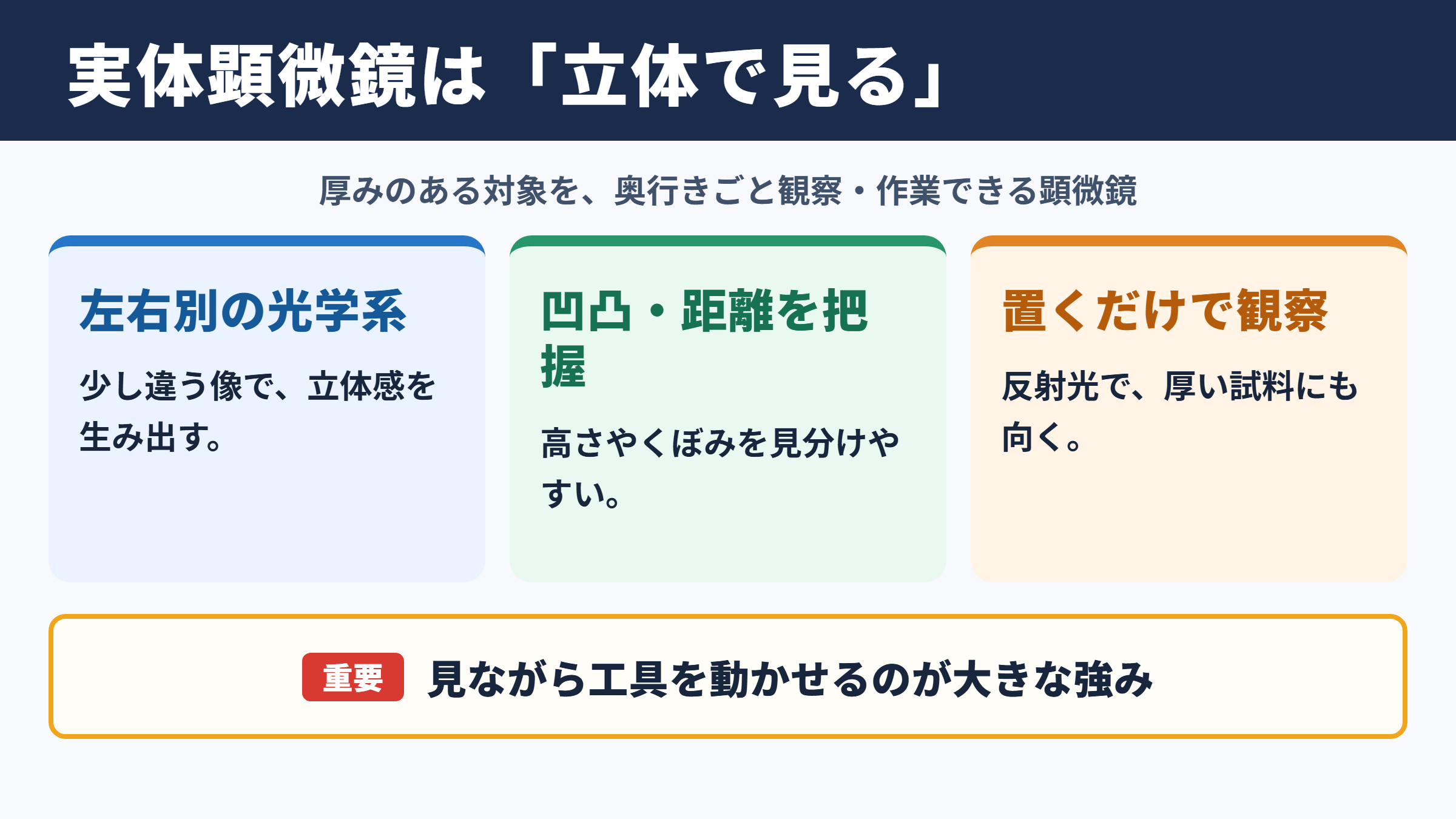

実体顕微鏡の意味と特徴
それではまず実体顕微鏡の意味と特徴について解説していきます。
立体的に見える顕微鏡の仕組み
実体顕微鏡とは、左右の目に少し異なる角度からの像を届けることで、対象物を立体的に観察できる顕微鏡です。
英語では stereo microscope、stereoscopic microscope、dissecting microscope などと表記されます。
stereo は立体視を意味し、dissecting は解剖や分解に向く顕微鏡という意味合いを持ちます。
左右に分かれた光学系を備えるため、観察者は対象の高さ、くぼみ、表面の凹凸、部品同士の距離感を把握しやすくなります。
たとえば昆虫の脚や羽のつながり、基板上のはんだ付け、種子の表面模様などは、平面的な像だけでは形状をつかみにくい場合があります。
そのような対象を観察するとき、奥行きを感じながら作業できることが実体顕微鏡の大きな強みです。
実体顕微鏡は、薄い標本を透過光で見る機器というより、比較的大きな対象を反射光で見ながら観察や作業を進める機器です。
観察に向く対象と利用場面
実体顕微鏡は、生きた昆虫、葉、花、貝殻、岩石、繊維、硬貨、樹脂部品など、比較的厚みのある試料に適しています。
プレパラートに封入しなくても観察できる対象が多く、採取した試料をステージに置くだけで見始められる点も便利です。
製造現場では、精密部品の外観検査、異物の確認、傷やバリの発見、接着剤の状態確認などに使われます。
研究室では昆虫の分類、植物の形態観察、組織の粗観察、標本の選別などに役立つでしょう。
趣味の分野でも、腕時計の部品確認、ルアー制作、ミニチュア塗装、宝石の内包物観察、コイン収集など用途は多彩です。
作業距離を確保しやすいため、見ながらピンセットや工具を動かせることも実用上のメリットになります。
一般的な構造と各部の名称
実体顕微鏡は、接眼レンズ、鏡筒、対物レンズ、ズーム操作部、焦準ハンドル、ステージ、照明装置などで構成されています。
接眼レンズは目を当てる部分で、十倍のものが広く使われます。
対物レンズは対象物側にあり、ズーム式では倍率を連続的に変えられる機種もあります。
焦準ハンドルはピントを合わせるためのつまみで、鏡筒またはステージを上下させる構造が一般的です。
ステージは試料を置く台であり、白黒の両面プレートやガラス板が付属する機種もあります。
白い面は暗い試料を見やすくし、黒い面は明るい試料や半透明の試料を見やすくするために使い分けます。
| 部位 | 主な役割 | 確認したいポイント |
|---|---|---|
| 接眼レンズ | 目で像を見る部分 | 左右の視度調整の有無 |
| 対物レンズ | 対象を拡大して像を作る部分 | 倍率と作動距離 |
| ズーム部 | 倍率を変える部分 | 倍率範囲と操作の滑らかさ |
| 焦準ハンドル | ピントを合わせる部分 | 微調整のしやすさ |
| ステージ | 試料を置く部分 | 試料の大きさと安定性 |
| 照明 | 対象を明るく照らす部分 | 落射照明と透過照明の種類 |
実体顕微鏡の倍率と見え方
続いては実体顕微鏡の倍率と見え方を確認していきます。
総合倍率の考え方
実体顕微鏡の倍率は、接眼レンズの倍率と対物レンズの倍率を掛け合わせて考えるのが基本です。
接眼レンズが十倍で、対物レンズが二倍なら、総合倍率は二十倍になります。
総合倍率 ＝ 接眼レンズ倍率 × 対物レンズ倍率
接眼レンズ十倍 × 対物レンズ三倍の場合は、総合倍率三十倍です。
ズーム式の機種では、対物側の倍率を低倍率から高倍率まで連続的に変えられます。
たとえば接眼レンズ十倍、ズーム倍率〇・七倍から四・五倍の機種では、総合倍率はおおむね七倍から四十五倍となります。
製品カタログに記載された倍率だけで判断せず、接眼レンズと補助対物レンズの組み合わせも確認することが大切です。
倍率が高いほど観察しやすいとは限りません。
必要以上に拡大すると視野が狭くなり、対象の全体像や作業位置を見失いやすくなります。
低倍率と高倍率の使い分け
低倍率は、試料全体の形、部品の位置関係、作業する場所の確認に向いています。
最初は低倍率で対象を視野の中央に置き、目的の部分を見つけてから倍率を上げる方法が基本です。
高倍率は、微細な傷、細かな毛、結晶の輪郭、はんだブリッジ、繊維のほつれなどを確認したい場面で役立ちます。
ただし、高倍率になるほどピントが合う範囲は浅くなり、少しの高さの違いで像がぼやけることがあります。
立体的な試料では、手前にピントを合わせるか、奥にピントを合わせるかで見える情報が変わります。
目的に応じて焦点位置を少しずつ移動させ、表面だけでなく段差や側面まで確認する意識が重要です。
視野数と作動距離の重要性
視野数とは、接眼レンズで見える範囲の広さに関係する数値です。
視野数が大きいほど、同じ倍率でも広い範囲を確認しやすくなります。
観察できる実際の範囲は、おおよそ視野数を対物レンズ倍率で割って考えられます。
観察範囲の目安 ＝ 視野数 ÷ 対物レンズ倍率
視野数二十で対物レンズ二倍の場合、見える直径はおおよそ十ミリメートルです。
作動距離は、対物レンズの先端から試料までの距離を指します。
作動距離が長い機種は、厚みのある試料を置きやすく、ピンセットやはんだごてを入れる空間も確保しやすくなります。
精密作業では倍率だけでなく、手を動かせる作動距離を重視すると失敗を減らせるでしょう。
実体顕微鏡の使い方とピント合わせ
続いては実体顕微鏡の使い方とピント合わせを確認していきます。
観察前の設置と準備
実体顕微鏡は、水平で安定した机に設置します。
振動が大きい場所や直射日光が強い窓際では、像が見にくくなったり目が疲れたりするため注意が必要です。
電源式の照明を使う場合は、コードに無理な力がかからない位置を選びます。
観察する試料は、ほこりや水滴を必要に応じて取り除き、ステージの中央に置きます。
転がりやすいビーズや種子は、小皿、粘着シート、ピンセットなどで安定させるとよいでしょう。
観察中に試料が動くと、ピントや視野位置を何度も調整することになります。
最初から高倍率で観察を始めると、対象を見つけにくくなります。
低倍率で中央に合わせてから倍率を上げる手順が、実体顕微鏡を扱う基本です。
接眼幅と視度の調整手順
双眼タイプでは、左右の接眼レンズの間隔を自分の目の幅に合わせます。
両目でのぞいたときに視野が一つの円に見える位置が、適切な接眼幅です。
視野が二重に見える、円が重なって見えるときは、鏡筒をゆっくり開閉して調整します。
視度調整機能がある場合は、まず片方の目で焦準ハンドルを使ってピントを合わせます。
次に焦準ハンドルには触れず、もう片方の目で視度調整リングを回し、最も鮮明に見える位置を探します。
この調整を済ませると、左右の視力差があっても像を見やすくなります。
眼鏡を使用する人は、アイカップの形状やハイアイポイント仕様も確認すると快適です。
倍率変更と焦準の基本操作
試料を置いたら、低倍率に設定してから接眼レンズをのぞきます。
焦準ハンドルを回し、試料の最も高い部分にピントを合わせます。
その後、ズーム操作で倍率を上げ、必要に応じて再び焦準ハンドルを使います。
高倍率でぼやける場合は、焦準ハンドルを大きく回すのではなく、ゆっくりと少しずつ動かすことがポイントです。
光量が強すぎると白飛びし、弱すぎると細部が見えにくくなります。
照明の明るさ、照射方向、ステージの背景色を変えながら、輪郭がもっとも読み取りやすい状態を探してください。
ピント合わせの順序は、低倍率で位置決め、高倍率で細部確認、必要なら再度低倍率で全体確認です。
光学顕微鏡との違いと使い分け
続いては光学顕微鏡との違いと使い分けを確認していきます。
観察方法の違い
実体顕微鏡も光学顕微鏡の一種ですが、一般に光学顕微鏡と呼ばれる生物顕微鏡とは得意な観察が異なります。
生物顕微鏡は、薄く切った試料やプレパラートに下から光を当て、透過した光で細胞や微生物などを観察します。
一方の実体顕微鏡は、上から光を当てて表面を観察する落射照明が中心です。
そのため、厚みのある物体、透明ではない物体、加工途中の部品などを見やすい傾向があります。
実体顕微鏡には透過照明を備えた機種もあり、薄い葉、半透明の鉱物、小さな生物などを下から照らすことも可能です。
倍率と分解能の違い
一般的な実体顕微鏡の総合倍率は、数倍から四十倍程度、機種によっては百倍前後まで対応します。
生物顕微鏡は四十倍、百倍、四百倍、千倍といった高倍率観察を得意とします。
細胞の核、血球、微生物の細部などを確認したい場合は、生物顕微鏡のほうが適しているでしょう。
反対に、昆虫の全体、植物の芽、ネジ、基板、鉱物の結晶面などを自然な距離感で見るなら、実体顕微鏡が便利です。
高倍率観察は生物顕微鏡、立体観察と作業は実体顕微鏡という考え方が、基本的な使い分けになります。
比較表による選び方
| 比較項目 | 実体顕微鏡 | 生物顕微鏡 |
|---|---|---|
| 主な観察対象 | 昆虫、部品、鉱物、植物、表面形状 | 細胞、微生物、薄切片、プレパラート |
| 見え方 | 立体感があり奥行きを把握しやすい | 平面的で細部を高倍率で見やすい |
| 倍率の目安 | 数倍から数十倍 | 数十倍から千倍程度 |
| 照明 | 落射照明が中心 | 透過照明が中心 |
| 試料準備 | そのまま置ける場合が多い | 薄い標本作製が必要な場合が多い |
| 観察中の作業 | ピンセット操作などを行いやすい | 作業スペースは限られやすい |
どちらが優れているかではなく、観察目的に合うかどうかで選ぶことが大切です。
購入前には、見たい対象の大きさ、必要な倍率、照明方式、撮影の有無を整理しておくと選定しやすくなります。
照明と観察精度を高める工夫
続いては照明と観察精度を高める工夫を確認していきます。
落射照明と透過照明の使い分け
落射照明は、対象の上方や斜め上方から光を当てる方法です。
不透明な金属部品、昆虫、木材、布、樹脂などの表面観察に向いています。
透過照明は、ステージの下から光を当てる方法で、薄い試料や半透明の試料の輪郭を見やすくします。
葉脈、フィルム、薄いプラスチック、羽の模様、透明な小部品などでは効果を感じやすいでしょう。
照明を正面から強く当てると、光沢面で反射が起こり、傷や文字が見えにくくなることがあります。
その場合は光を斜めから当て、陰影を利用して凹凸を浮かび上がらせると観察しやすくなります。
リングライトと外部照明の活用
リングライトは対物レンズの周囲から均一に光を当てる照明で、影を抑えたい外観検査に役立ちます。
電子基板や印刷物、平らな試料を均一に観察したい場合に適した選択肢です。
一方で、均一すぎる照明は立体感を弱め、細かな段差を見つけにくくする場合があります。
傷、刻印、表面のうねりを探すなら、アームライトやファイバー照明を斜めから当てる方法も有効です。
照明の色温度が異なると、試料の色味も変わって見えます。
色の比較や写真記録を行う場合は、同じ照明条件を維持することが望ましいでしょう。
観察精度は倍率だけで決まりません。
照射方向、明るさ、背景色、ピント、試料の固定という五つの条件を整えることで、見落としを抑えやすくなります。
写真撮影と記録の注意点
実体顕微鏡には、カメラを取り付けられる三眼タイプや、USBカメラを装着できる機種があります。
写真は観察記録、教育資料、品質報告、研究ノートなどに活用できます。
撮影時は、目視で鮮明に見えていても、カメラ側のピントや露出が合っていないことがあります。
撮影前にモニター上で焦点位置を確認し、必要に応じて露出補正を行ってください。
対象にスケールを添えると、後から大きさを確認しやすくなります。
倍率だけを記録するよりも、使用レンズ、照明条件、撮影日、試料名を残すほうが再現性の高い記録になります。
実体顕微鏡の選び方と手入れ
続いては実体顕微鏡の選び方と手入れを確認していきます。
用途別に確認したい選定項目
観察だけが目的なら、扱いやすい双眼タイプと基本的な落射照明を備えた機種から検討できます。
基板修理や細かな組み立て作業を行うなら、長い作動距離、明るい照明、安定したアームやスタンドが重要です。
学校教育では、耐久性、操作のわかりやすさ、複数人で使う際の調整しやすさも確認したい項目です。
写真撮影を予定している場合は、カメラ接続用のポート、対応アダプター、ソフトウェアの仕様まで確認しましょう。
ズーム式は倍率変更が便利ですが、単倍率式は光学性能が安定しやすく、価格を抑えられることもあります。
用途に対して必要な倍率と作動距離を先に決めると、機能を絞り込みやすくなります。
レンズと本体の基本的な手入れ
接眼レンズや対物レンズにほこりが付いたときは、まずブロアーで軽く吹き飛ばします。
乾いた布で強くこすると、レンズ表面のコーティングを傷めるおそれがあります。
指紋や油分がある場合は、レンズクリーニングペーパーに専用クリーナーを少量付け、中心から外側へやさしく拭き取ります。
本体やステージは柔らかい布で拭き、接着剤、研磨粉、金属粉などが残らないようにしてください。
観察後は電源を切り、ほこりよけのカバーを掛けて保管します。
湿気の多い場所ではカビが発生することもあるため、乾燥剤を入れた保管箱を活用すると安心です。
よくある見えにくさの原因
像が暗い場合は、照明の電源、明るさ設定、照射方向、試料の位置を順番に確認します。
片方の目だけぼやける場合は、視度調整や接眼レンズの汚れが原因かもしれません。
視野の一部だけに影が出る場合は、リングライトの位置、試料の高さ、ステージ上の障害物を見直します。
倍率を変えるたびに大きくピントがずれるときは、ズーム機構の状態や視度調整を確認してください。
無理に分解すると光軸がずれる可能性があるため、内部の汚れや故障が疑われる場合は販売店や修理窓口に相談するのが安全です。
実体顕微鏡のまとめ
実体顕微鏡は、対象を立体的に観察でき、昆虫、植物、鉱物、電子部品、アクセサリーなど多様な試料に対応しやすい光学機器です。
英語では stereo microscope や dissecting microscope と表記され、立体視と作業性に優れた特徴を持ちます。
使い始めるときは、低倍率で対象を中央に合わせ、接眼幅と視度を調整し、必要に応じて高倍率へ移る流れが基本になります。
生物顕微鏡は高倍率で薄い標本を見ることを得意とし、実体顕微鏡は厚みのある対象を表面から見ることを得意とします。
照明の方向、背景色、ピント、作動距離を整えることで、観察の見やすさと作業の正確さは大きく変わります。
目的に合った倍率と照明を選び、レンズを丁寧に手入れしながら活用してみてください。
