接地線は、住宅や工場、店舗などの電気設備を安全に使うための重要な配線です。
家電のアース線として見かける機会は多いものの、何のために接続するのか、接続しないとどうなるのかを詳しく知らない方もいるでしょう。
接地線の役割を正しく理解すると、感電事故や漏電による火災のリスクを抑えやすくなります。
電気工事に関わる方だけでなく、洗濯機や温水洗浄便座、電子レンジなどを使う一般家庭にも関係する知識です。
この記事では、接地線の意味、接地の種類、施工時の注意点を、できるだけわかりやすく解説します。

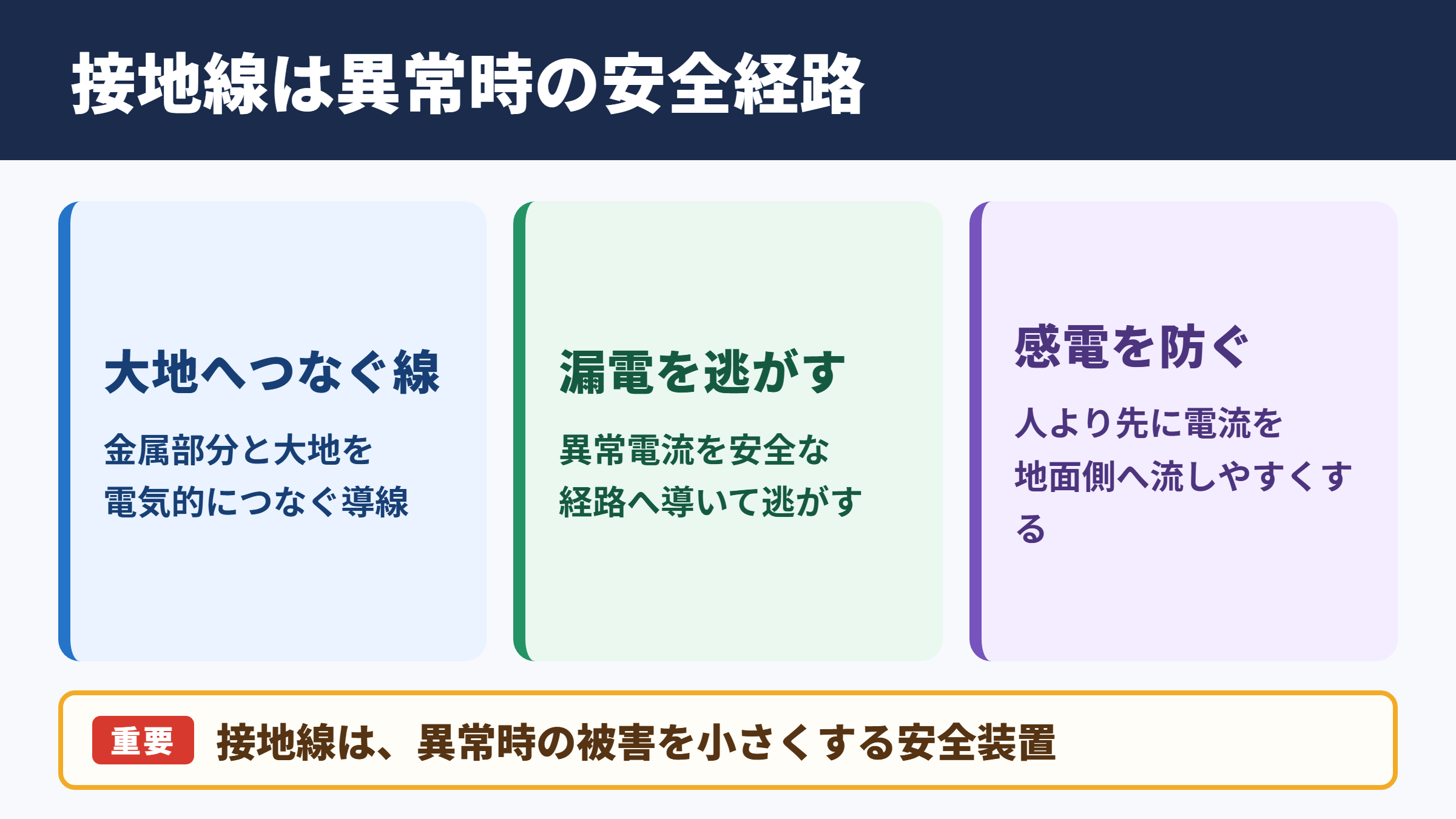

接地線の意味と安全上の役割
それではまず接地線の意味と安全上の役割について解説していきます。
接地線の基本的な定義
接地線とは、電気機器や電気設備の金属部分と大地を電気的につなぐために使用する導線です。
一般にはアース線とも呼ばれ、漏電や異常電圧が発生した際に、電気を安全な経路へ逃がす働きを担います。
電気は本来、流れやすい経路へ向かう性質があります。
機器内部の絶縁が劣化し、電気が外装の金属部分に漏れた場合、接地線がなければ人の体を通って地面へ流れるおそれがあります。
そこで、人体よりも流れやすく設計された接地線を設け、異常時の電流を地面側へ導きます。
接地線は普段の動作を支える線ではなく、異常時の被害を小さくする安全装置と考えると理解しやすいでしょう。
接地線の目的は、漏電電流や雷サージなどを大地へ流し、金属ケースや設備に危険な電圧が残ることを防ぐ点にあります。
漏電と感電を防ぐ仕組み
漏電とは、本来は電線の内部を流れるはずの電気が、絶縁不良などによって別の場所へ流れ出す現象です。
湿気、経年劣化、配線の傷、害虫や小動物による損傷などが原因になる場合があります。
たとえば金属製の外装を持つ洗濯機で漏電が起きると、機器の表面に電圧がかかる可能性があります。
この状態で人が触れ、足元から地面へ電気が流れると、感電につながりかねません。
接地線が適切に接続されていれば、漏れた電気は接地線を通って流れやすくなります。
その結果、金属部分に触れた人へ流れる電流を減らし、漏電遮断器も動作しやすくなります。
漏電が起きた場合の電流の流れは、機器の金属部分から接地線を通り、接地極を経由して大地へ向かう形です。
人が触れる前に低い抵抗の経路を確保することが、感電防止の基本となります。
電気設備を保護する働き
接地線は人を守るだけでなく、電気設備や電子機器を守る役割も持ちます。
雷による過電圧、静電気、ノイズなどは、精密機器の故障や誤作動を招く原因の一つです。
パソコン、通信機器、制御盤、医療機器などでは、安定した接地環境が求められることがあります。
とくに工場の生産設備では、小さなノイズでもセンサーの誤検知や制御停止につながることがあるため注意が必要です。
接地は感電防止と機器保護を同時に支える対策であり、設備の信頼性を考えるうえでも欠かせません。
接地とアース線の違い
続いては接地とアース線の違いを確認していきます。
接地という考え方
接地とは、電気設備の一部を大地と電気的につなぐ行為や状態を指す言葉です。
接地線は、その接地を実現するために使われる導線の一部になります。
つまり、接地は安全対策の仕組み全体を表す言葉であり、接地線はそのために用いる具体的な部材です。
接地工事では、接地線だけを設ければ完了するわけではありません。
地面に埋設する接地極、接地抵抗の確認、端子部の接続状態なども含めて、適切な施工が必要になります。
アース線と接地線の呼び方
家庭では、緑色や緑と黄色の被覆を持つ細い線をアース線と呼ぶことが一般的です。
このアース線は、広い意味では接地線の一種です。
洗濯機や温水洗浄便座の近くには、アース端子付きコンセントが設けられている場合があります。
機器側のアース線を端子へつなぐことで、漏電時の安全性を高められます。
ただし、色だけで用途を断定することは避けるべきでしょう。
施工現場では設備や配線方式に応じて、電線の種類、太さ、接続方法が選定されます。
| 用語 | 主な意味 | 使用される場面 |
|---|---|---|
| 接地 | 設備を大地と電気的につなぐ安全対策 | 設計、施工、点検、法令上の説明 |
| 接地線 | 接地のために使用する導線 | 分電盤、制御盤、設備配線 |
| アース線 | 家庭用機器などで使われる接地用の線 | 洗濯機、電子レンジ、便座など |
| 接地極 | 地面へ埋設して大地と接続する部材 | 建物や設備の接地工事 |
| アース端子 | 機器のアース線を接続する端子 | アース端子付きコンセント |
中性線や保護導体との関係
接地線は、電気を供給するための電源線や中性線とは目的が異なります。
電源線は機器を動かすために電流を流す線であり、接地線は主に安全確保のために設けられる線です。
通常時には接地線へ大きな電流が流れない状態が望ましいとされています。
異常が起きたときにだけ電流の逃げ道となる点が、電源線との大きな違いです。
接地線を電源配線の代わりに扱うことは危険であり、配線の判断や改造は資格を持つ電気工事士へ依頼する必要があります。
接地線が必要となる電気機器
続いては接地線が必要となる電気機器を確認していきます。
水気の多い場所で使う機器
水回りで使用する電気機器は、接地がとくに重要です。
水は完全な純水でなければ電気を通しやすく、濡れた手や湿った床は感電リスクを高める要因になります。
洗濯機、食器洗い乾燥機、温水洗浄便座、電気温水器などは、設置場所や製品の説明書に従ってアース線を接続しましょう。
浴室、洗面所、キッチン付近では、コンセント周辺の水濡れにも注意が必要です。
アース線が届かないからといって、延長コードの金属部分や水道管へ自己判断で接続する行為は避けてください。
水回りの家電は、アース端子付きコンセントへ正しく接続することが基本です。
端子がない場合や配線状態に不安がある場合は、電気工事店へ相談すると安心でしょう。
金属製の外装を持つ機器
金属ケースを持つ電気機器は、内部の漏電が外装へ伝わる可能性があります。
電子レンジ、冷蔵庫、業務用厨房機器、工作機械などが代表例です。
すべての機器が必ず同じ方法で接地を必要とするわけではありませんが、製品の取扱説明書や設置説明書には必要な接地方法が示されています。
二重絶縁構造を採用した製品ではアース線が不要な場合もあります。
一方で、アース線が付属している製品や、アース接続を指示している製品は、原則として接続したうえで使用することが大切です。
精密機器と業務用設備
業務用の設備では、人体保護だけでなく、電磁ノイズ対策や機器の安定動作を目的として接地を行うケースがあります。
サーバー、通信ラック、計測器、インバーター、制御盤などでは、接地の品質が運用に影響することもあります。
接地抵抗が大きすぎる場合や、接地線が長すぎる場合には、想定した性能を発揮できない可能性があります。
設備の増設や移設を行う際は、既存の接地方式との整合性も確認したいところです。
精密機器の接地は単なる付属作業ではなく、安定稼働を支える設計要素として扱われます。
接地工事の種類と接地抵抗
続いては接地工事の種類と接地抵抗を確認していきます。
接地工事の区分
電気設備の接地工事には、対象となる設備や電圧、求められる安全性に応じた区分があります。
代表的な区分として、A種接地工事、B種接地工事、C種接地工事、D種接地工事が知られています。
これらは電気設備技術基準などに基づき、必要な接地抵抗値や施工条件が検討されます。
家庭用コンセントのアースだけを見ると単純に感じるかもしれませんが、受変電設備や高圧設備まで含めると、接地計画は専門的な内容になります。
施工条件は建物の用途、土壌の状態、設備容量、保安上の要件によって変わります。
| 接地工事の種類 | 主な対象の例 | 特徴 |
|---|---|---|
| A種接地工事 | 高圧設備の金属部分など | 高い安全性が求められる接地 |
| B種接地工事 | 変圧器の低圧側中性点など | 高圧側からの異常電圧対策に関係 |
| C種接地工事 | 低圧設備の金属部分など | 設備条件に応じて施工方法を検討 |
| D種接地工事 | 低圧機器の外箱など | 一般的な低圧設備で見られる接地 |
接地抵抗の意味
接地抵抗とは、接地極から大地へ電気が流れる際の流れにくさを表す値です。
数値が小さいほど、異常電流を地面へ逃がしやすい傾向があります。
ただし、単純に低ければよいというものではなく、対象設備に応じた基準と施工方法を満たすことが重要です。
地盤が乾燥している場所や岩盤が多い場所では、接地抵抗を下げにくい場合があります。
そのため、接地棒の本数を増やす、深く打ち込む、接地網を設けるなど、現場に合わせた施工が検討されます。
接地抵抗は、接地極、接地線、土壌の状態などの影響を受けます。
測定には専用の接地抵抗計を使用し、施工後にも必要な性能が確保されているか確認します。
土壌と施工品質の影響
接地工事の品質は、見た目だけでは判断しにくい部分があります。
地中の接続部が腐食していたり、接地極と土壌の接触状態が悪かったりすると、時間の経過とともに性能が低下することもあります。
沿岸部では塩害、寒冷地では凍結、工場地帯では薬品や排水の影響なども考慮が必要です。
接地線の接続端子は、緩みや腐食がない状態を保たなければなりません。
接地は設置時だけでなく、点検と維持管理まで含めて安全性を確保するものです。
接地線の接続方法と注意点
続いては接地線の接続方法と注意点を確認していきます。
アース端子への基本的な接続
家庭用機器のアース線は、アース端子付きコンセントへ接続する方法が一般的です。
端子カバーを開け、アース線の先端を指定位置へ差し込み、ねじ式であれば確実に固定します。
作業前には、対象のコンセントや機器に通電していないことを確認しましょう。
被覆が傷んだ線、芯線が大きく飛び出した線、無理に引っ張られた状態の線は使用を控えるべきです。
接続後は、アース線が抜けやすくなっていないか、端子カバーがきちんと閉じるかも確認します。
洗濯機のアース線を接続する例では、機器の電源プラグを抜いた状態で端子へ固定し、その後に電源プラグを差し込みます。
先に通電したまま作業しないことが、安全のための基本です。
自己判断で接続してはいけない場所
接地線の接続先として不適切な場所があります。
ガス管への接続は、漏電時の火花などが事故につながる可能性があり危険です。
水道管についても、配管の材質変更や途中の絶縁部分によって接地効果を期待できない場合があります。
電話線、避雷針の配線、他の機器の端子へ安易に接続することも避けてください。
接地工事には資格や法令上の扱いが関係する作業もあります。
コンセント増設、アース端子新設、分電盤からの配線などは、電気工事士に任せるのが確実でしょう。
アース端子が見当たらないからといって、金属管や別の配線へつなぐことは危険です。
安全な接地先を新設する必要がある場合は、専門業者へ依頼してください。
断線や劣化の点検ポイント
アース線は目立たない場所に設置されることが多く、長期間そのままになりがちです。
定期的に、線が外れていないか、被覆にひび割れがないか、端子にさびが出ていないかを確認しましょう。
家具の移動や掃除の際に、アース線を引っ掛けて断線させることもあります。
古い住宅ではアース端子の有無や設備の状態が現在の利用環境に合っていない場合もあります。
見た目に問題がなくても、漏電遮断器が頻繁に作動する場合や機器に触れたとき違和感がある場合は、使用を中止して点検を依頼してください。
接地線に関するよくある疑問
続いては接地線に関するよくある疑問を確認していきます。
アース線をつながない場合の影響
アース線を接続しなくても、機器がすぐに動かなくなるとは限りません。
そのため、接続を後回しにしてしまうケースもあるでしょう。
しかし、漏電などの異常が発生した際には、接地があるかどうかで安全性に差が出ます。
特に水回りや金属製機器では、感電リスクを下げるために取扱説明書どおりの接続が重要です。
アース線の接続は、事故が起きてから行う対策ではなく、事故を起こしにくくするための予防策になります。
二極プラグと三極プラグの違い
二極プラグは、電源用の二本の刃を持つ一般的なプラグです。
三極プラグは、電源用に加えて接地用の端子を備えた構造になっています。
パソコンや業務用機器などでは、三極プラグが使われることがあります。
変換アダプターを使えば差し込める場合もありますが、接地端子を適切に接続しなければ本来の安全性を確保できません。
設置環境に合わないプラグやコンセントを無理に使い続けず、必要に応じてコンセント側の工事を検討しましょう。
雷対策としての接地
接地は雷対策の一部としても役立ちますが、アース線をつなぐだけで雷被害を完全に防げるわけではありません。
雷サージから電子機器を守るには、避雷器や雷サージ対応タップなど、用途に合った対策を組み合わせる必要があります。
落雷が近いときには、可能であれば重要な電子機器の電源プラグを抜く方法も有効です。
ただし、医療機器や常時稼働が必要な設備では、停止による影響を考慮して専門的な保護対策を検討する必要があります。
接地、漏電遮断器、避雷器、定期点検を組み合わせることが、電気設備の安全性を高める考え方です。
接地線の基本まとめ
接地線は、漏電や異常電圧が生じた際に電気を大地へ逃がし、感電や設備故障のリスクを抑えるための配線です。
アース線とも呼ばれ、水回りの家電、金属外装の機器、精密機器、業務用設備などで重要な役割を果たします。
接地は接地線だけで完結するものではなく、接地極、接地抵抗、端子の状態、施工品質まで含めて考える必要があります。
家庭では、機器の取扱説明書を確認し、アース端子付きコンセントへ確実に接続することが基本です。
端子がない場合や、配線の劣化、漏電遮断器の作動、設備の増設などに不安がある場合は、無理に自己判断をせず電気工事の専門家へ相談しましょう。
接地線を正しく扱うことは、毎日の電気利用をより安全にする身近な対策です。
