丁張り杭とは？打ち方や種類も！（水杭：位置：間隔：打ち込み方：素材など）

丁張り杭は、建物や外構、擁壁、造成工事などで正確な位置と高さを現場に示すために使う杭です。設計図に描かれた線を実際の土地へ移すための基準となるため、施工精度や後工程の作業効率を左右します。

杭を打つだけの作業に見えても、位置の取り違え、間隔の不足、水杭の高さ違いなどがあると、基礎や掘削の寸法に影響が及ぶでしょう。丁張り杭の意味、打ち方、種類、素材、水杭との関係を順番に確認していきます。

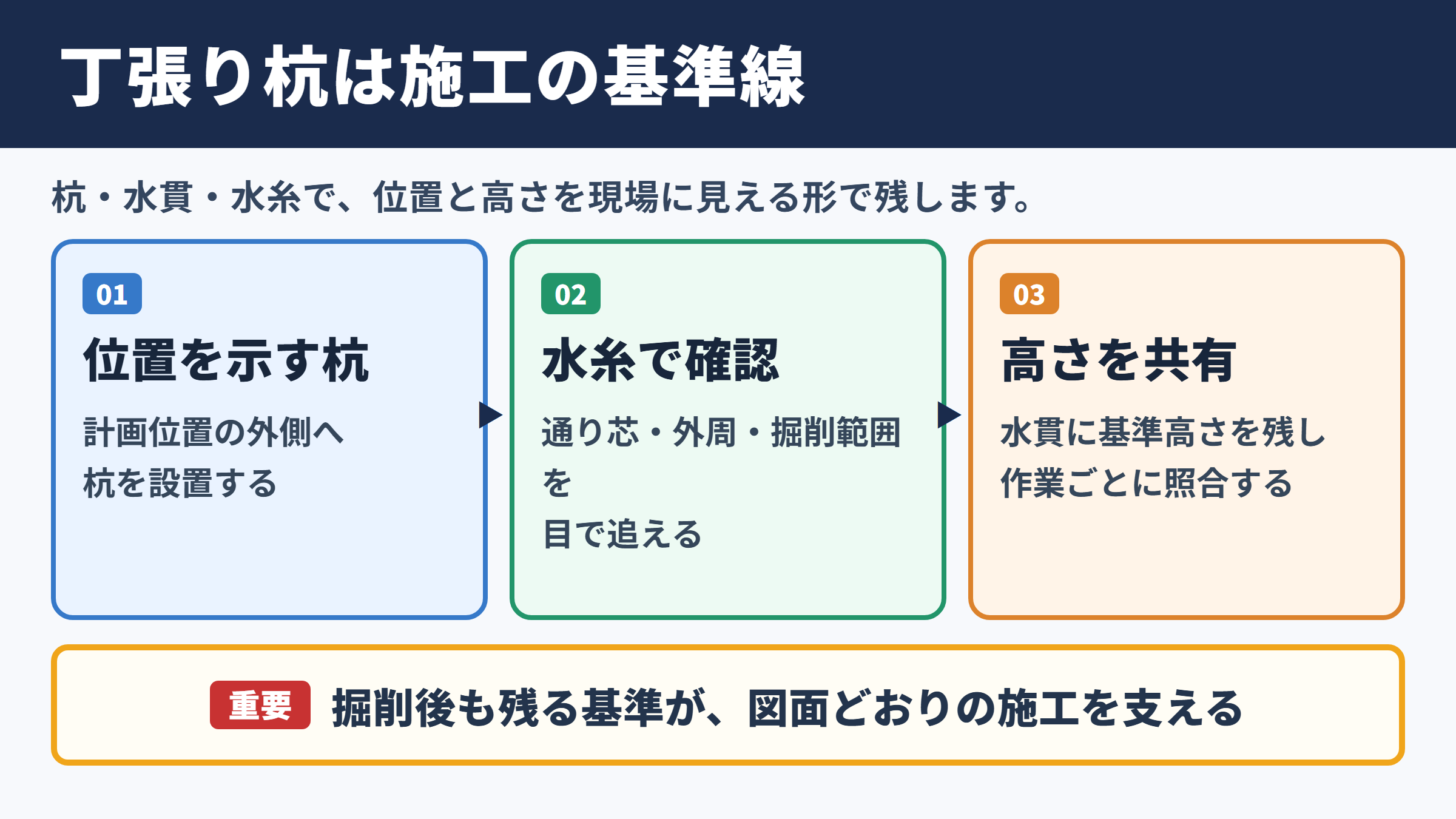

丁張り杭の意味と施工現場での役割

それではまず丁張り杭の意味と施工現場での役割について解説していきます。丁張りは建築測量の基本となる作業であり、杭と水貫を組み合わせて建物の位置や基準高さを可視化します。

丁張り杭が示す建物の位置

丁張り杭とは、建物の基礎、道路、擁壁、配管などを施工する位置の外側に打ち込む杭を指します。杭そのものが建物の四隅を表すわけではなく、施工中に掘削しても残せるよう、計画位置から少し離した場所に設置する点が特徴です。

杭へ水貫を取り付け、水糸を張ることで、通り芯、基礎の外周、掘削の範囲などを確認できます。地面に直接しるしを付ける方法では、重機の走行や雨水、掘削によって基準が消えやすいため、丁張りが重要になります。

建物の配置を示す作業は遣り方とも呼ばれます。敷地境界からの離れ、道路との距離、隣地との間隔などを施工前に確認し、図面どおりの位置へ建物を納めるための準備です。

高さを伝える水杭と水貫

丁張りでは、縦に打ち込む杭を水杭、杭へ水平に取り付ける横材を水貫と呼ぶことがあります。現場によっては水杭を丁張り杭とほぼ同じ意味で使う場合もありますが、一般には高さの基準を支える役割を意識した呼び方です。

水貫の上端や下端には、設計上の基準高さを示します。例えば基礎の天端、掘削底、地盤面、道路の計画高などを決めておけば、水準器やレベルを使って各作業箇所の高さを照合できます。

施工品質を支える基準線

丁張り杭は、施工のたびに寸法を測り直す負担を減らす役目も担います。水糸があれば、掘削の中心線、型枠の位置、基礎幅などを目で追いやすくなり、複数の職種が同じ施工基準で動けるでしょう。

丁張りが正しいからといって、常に水糸だけを頼りに作業するわけではありません。施工前後には、メジャー、下げ振り、レーザー墨出し器、レベルなどを併用し、位置と高さを複数の方法で確認します。

特に住宅基礎では、建物の直角、対角寸法、敷地境界からの距離を丁寧に確認する必要があります。小さな誤差でも、完成後に修正しにくい問題につながるためです。

丁張り杭の種類と素材の選び方

続いては丁張り杭の種類と素材の選び方を確認していきます。工事の規模、地盤の硬さ、設置期間、必要な精度を踏まえて、扱いやすく十分な強度を持つ杭を選びます。

木製杭の特徴と使用場面

木製の丁張り杭は、住宅工事や小規模な外構工事で広く使われる代表的な素材です。角材を先端側で斜めに加工したものが多く、ハンマーや掛矢で打ち込みやすいでしょう。

木材は水貫を釘で固定しやすく、現場で長さを調整しやすい利点があります。墨や鉛筆で基準線、通り芯、寸法を直接書き込めるため、施工者にとって扱いやすい素材です。

一方で、雨に長くさらされると割れや反りが生じる場合があります。長期間の造成工事や、強い力がかかる場所では、傷み具合を定期的に点検する必要があります。

鋼製杭と単管を使う場面

地盤が硬い場所や、大規模な土木工事では、鋼製杭、単管、専用の支柱材を使うことがあります。木杭では打ち込みにくい地面でも、強度の高い材料なら安定して設置しやすくなります。

鋼材は繰り返し利用できる場合があり、施工期間が長い工事にも向いています。ただし、水貫の固定方法、切断面の安全処理、転倒防止などを事前に検討することが欠かせません。

単管を使う場合には、クランプや専用金具で横材を固定します。仮設物であっても、通行する人や作業員が接触する可能性を考え、突出部の保護や表示を行うことが必要です。

杭の寸法と必要な強度

杭の太さや長さに絶対的な共通寸法はありません。土質、打ち込み深さ、水貫の高さ、風の影響、重機との距離などを見ながら、ぐらつかない寸法を選定します。

住宅工事では、断面が三十ミリから四十五ミリ程度の角材を使う例があります。ただし、これはあくまで一般的な目安であり、軟弱地盤や高い水貫を設ける場合には、より太い杭や控え材を検討する必要があります。

素材	主な特徴	向いている場面	注意点
木製角杭	加工と固定がしやすい	住宅基礎、外構、小規模工事	腐食、割れ、反りの確認
丸太杭	入手しやすく打ち込みやすい	仮設の目印、造成工事	水貫の固定面を確保する
鋼製杭	強度が高く再利用しやすい	硬い地盤、長期工事	端部の安全処理が必要
単管支柱	金具で組み替えやすい	大きな丁張り、土木工事	クランプの締結管理

素材選びでは、安価かどうかだけでなく、施工中に基準が動かないことを優先します。杭が傾いたり、水貫がたわんだりすると、測定値そのものが不安定になります。

丁張り杭の位置と間隔の決め方

続いては丁張り杭の位置と間隔の決め方を確認していきます。杭は建物のすぐそばではなく、掘削や型枠作業に支障が出にくく、しかも水糸で施工位置を確認しやすい場所に設けます。

掘削線から離して設置する理由

丁張り杭を掘削予定線の近くに打ち込みすぎると、掘削時に抜けたり、重機に接触したりするおそれがあります。反対に離しすぎると、水糸のたわみや見通しの悪さから、位置確認が難しくなる場合があります。

そのため、基礎や掘削の外側に作業余裕を確保したうえで、丁張りを設置します。必要な距離は工事内容によって変わりますが、掘削幅、重機の旋回範囲、型枠の搬入動線まで考えることが重要です。

敷地が狭い場合には、隣地境界や道路へはみ出さないよう注意が必要です。境界標が近い場所では、既存の境界杭を傷つけないよう、位置を慎重に確認します。

杭の間隔と水貫のたわみ

杭の間隔が広すぎると、水貫がたわみやすくなり、水糸を張ったときの高さも安定しにくくなります。特に細い木材を横材に使う場合は、中央部が下がっていないか確認することが必要です。

建物の角だけでなく、長い辺の途中にも補助杭を設けると、通りが見やすくなります。長辺の中間位置、基礎の折れ点、開口部に関係する位置などに設ける方法があります。

通り芯と対角の確認方法

建物の位置を決める際には、通り芯を水糸で示し、直交する線が正しい角度になっているか確認します。直角がずれると、基礎全体が平行四辺形のようにゆがむため、角部だけの確認では十分ではありません。

一般的には、対角寸法を測って確認します。長方形なら、二つの対角線の長さが一致していれば、直角と辺の長さが正しく保たれている可能性が高まります。

丁張りの位置決めでは、一本の線だけを信じず、辺の長さ、対角、境界からの距離を組み合わせて確認することが大切です。複数の確認結果がそろうことで、施工位置への信頼性が高まります。

丁張り杭の打ち方と水杭の設置手順

続いては丁張り杭の打ち方と水杭の設置手順を確認していきます。作業は測量結果をもとに進め、杭を打ち込んだ後にも位置と高さを再確認する流れが基本です。

基準点と基準高さの確認

最初に、敷地境界、道路境界、既存建物、測量図上の基準点を確認します。土地家屋調査士や測量士が示した境界標がある場合は、動かしたり覆ったりしないよう保護します。

次に、基準高さを決めます。ベンチマークと呼ばれる動かない基準点、道路の高さ、既存構造物の高さなどをもとに、設計図の高さを現場へ移します。

基準点の選定を誤ると、その後のすべての高さ管理に影響します。仮設の資材や掘削される地面を基準にせず、工事中に動かない場所を選ぶことが重要です。

杭の打ち込みと垂直の管理

杭の位置を決めたら、先端を地面に当て、掛矢やハンマーで少しずつ打ち込みます。一度に強く打ち込むと傾きに気付きにくいため、途中で下げ振りや水平器を使って垂直を確認します。

地盤が硬く、木杭の先端がつぶれる場合には、無理に打ち続けないことも必要です。下穴を設ける、先端を整える、鋼製杭へ変更するなど、地盤条件に合う方法を検討します。

杭が浅すぎると、水糸を張った力や風で動きやすくなります。反対に、杭を深く打ち込みすぎて必要な高さが取れなくなることもあるため、水貫の取付位置を見込みながら施工します。

水貫の取付と水糸の張り方

杭が安定したら、水準器、オートレベル、レーザーレベルなどで高さを確認し、水貫を取り付けます。水貫の基準となる辺を統一し、上端を基準にするのか下端を基準にするのかを現場全体で共有します。

水貫へ釘やしるしを付け、水糸を張って通り芯や基礎外周を示します。水糸は見やすい色を使い、必要に応じて複数色を使い分けると、基礎芯と掘削線を混同しにくくなります。

作業順	主な作業	確認する内容
一	図面と境界の照合	起点、離れ、敷地内の安全
二	杭位置の仮決め	掘削との離れ、作業動線
三	杭の打ち込み	垂直、深さ、ぐらつき
四	水貫の固定	基準高さ、水平、固定強度
五	水糸の設置	通り芯、対角、張力
六	最終測定	図面寸法との一致

丁張り作業で起こりやすい失敗と対策

続いては丁張り作業で起こりやすい失敗と対策を確認していきます。仮設作業であるため軽視されがちですが、初期段階の小さな誤差が基礎工事全体へ広がることがあります。

杭の移動と破損への対策

丁張り杭は、重機、運搬車両、資材の搬入、作業員の通行などで接触しやすい場所にあります。杭が少し動いただけでも、水糸の位置は変わるため、接触しそうな場所には注意表示や保護材を設けると安心です。

掘削土を杭の近くへ積み上げると、地面が押されて杭が傾く場合があります。土を置く場所を事前に決め、丁張りの周辺へ不用意に荷重をかけないようにします。

杭が動いた疑いがあるときは、見た目だけで判断せず、基準点から再測定します。元の位置へ戻したつもりでも、数ミリから数センチの差が残る可能性があります。

水貫の高さ違いへの対策

水貫の高さが左右で違うと、水糸が斜めになり、掘削深さや基礎天端の判断を誤るおそれがあります。目視で水平に見えても、わずかな高低差は判別しにくいため、測量機器を使うことが大切です。

高さを確認するときは、一方向だけではなく、対角方向や中間の杭も測ります。水貫の反り、釘の浮き、杭の沈下など、設置後に変化する要因もあるためです。

雨の後や大型車両が近くを通った後には、地盤が緩んでいないか見直すとよいでしょう。軟らかい地盤では、杭の沈下によって基準高さが変わる場合があります。

図面の読み違いへの対策

丁張りの失敗には、測定技術だけでなく、図面の読み違いも関係します。通り芯から測る寸法なのか、基礎外面から測る寸法なのか、建物外壁から測る寸法なのかを曖昧にすると、正確に測っても位置がずれてしまいます。

配置図、基礎伏図、矩計図、求積図などで基準が異なる場合もあります。作業前に使う図面を整理し、基準線と基準高さを一枚のメモにまとめておくと、現場での認識違いを減らせます。

丁張り杭の確認ポイントとまとめ

最後に丁張り杭の確認ポイントをまとめます。丁張り杭は、建物や構造物の位置、高さ、通りを現場へ正確に伝えるための大切な仮設材です。

木製杭は加工しやすく住宅工事で使いやすい一方、硬い地盤や長期工事では鋼製杭や単管が適することもあります。素材は現場条件に合わせつつ、施工中に基準位置が動かない強度を優先して選びましょう。

杭の位置は掘削や重機作業の影響を避け、水糸で確認しやすい距離に設けます。杭の間隔が広すぎる場合には補助杭を加え、水貫のたわみや水糸の見通しを防ぐことが重要です。

打ち込みでは垂直と深さを確認し、水貫の取付後には水平を測ります。通り芯、辺の長さ、対角寸法、基準高さを複数回照合すると、施工精度を保ちやすくなるでしょう。

丁張り杭は完成後には撤去されるものでも、建物の正確な施工を支える出発点です。基準点を守り、測量結果を共有し、各工程で確認を重ねることが、安心できる施工につながります。
