透磁率は、磁石やコイルがつくる磁界について学ぶときに欠かせない物理量です。

言葉だけを見ると難しく感じられますが、磁力線が物質の中をどれほど通りやすいかを表す尺度と考えると、基本のイメージをつかみやすくなります。

電磁気学では、磁束密度、磁界の強さ、真空の透磁率、比透磁率などが互いに関係します。

この記事では定義から式の読み方、磁性材料での違い、実務や日常生活とのつながりまで、順番に整理していきます。

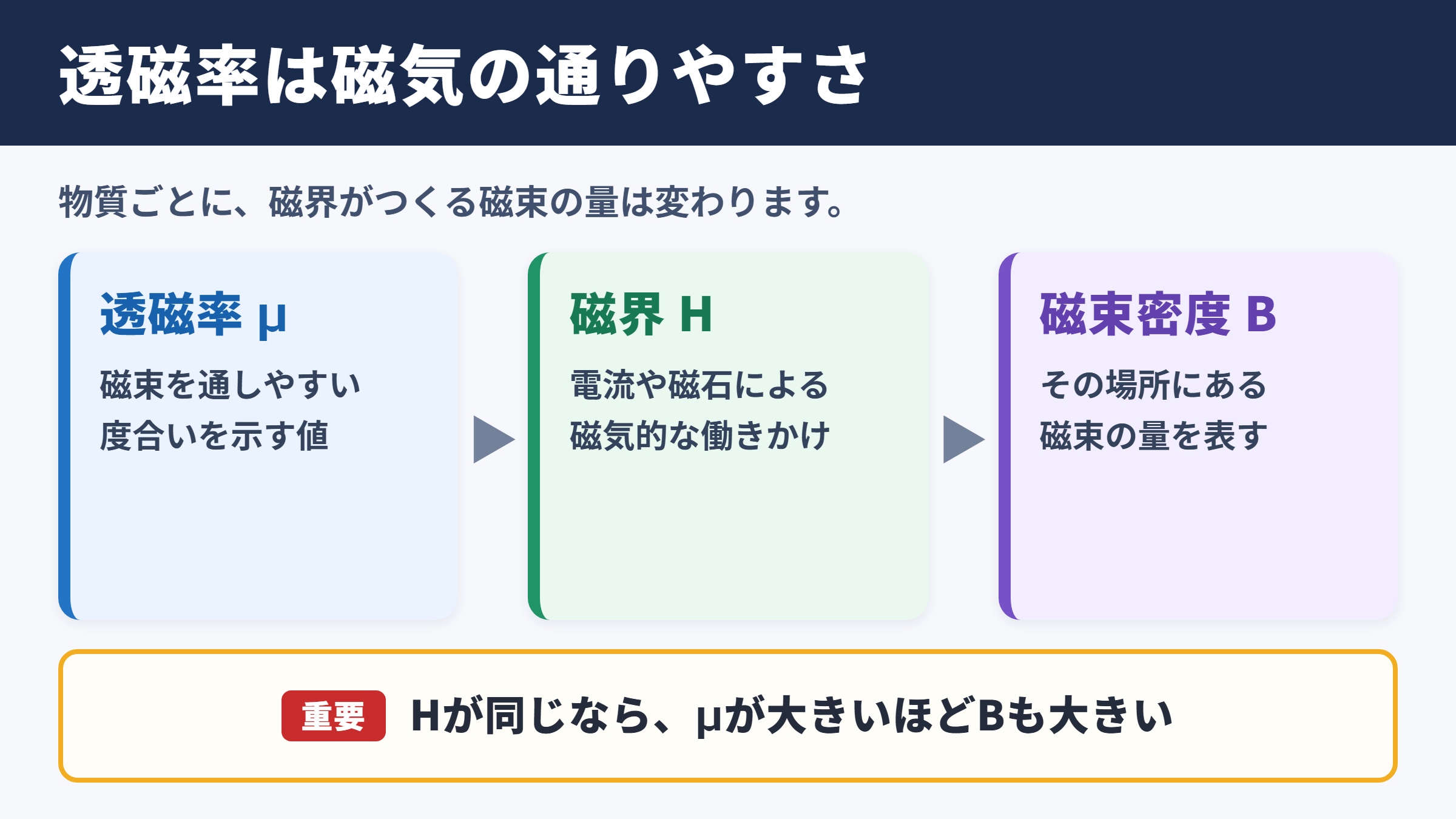

透磁率の意味と基本概念

それではまず透磁率の意味と、磁気を考えるうえでの基本概念について解説していきます。

磁界を通しやすい度合いを表す物理量

透磁率とは、物質が磁界の影響を受けて磁束を通しやすくなる度合いを表す物理量です。

記号には一般に μ が使われます。

磁石の近くや電流が流れる導線の周囲には磁界が生じますが、そこに鉄、空気、アルミニウムなどの物質を置くと、磁界の広がり方は同じではありません。

透磁率が大きい材料では磁束が集まりやすく、磁気回路をつくる際に有利になります。

反対に透磁率が小さい材料は、磁界の状態をほとんど変えない場合があります。

ここでいう通しやすさは、水や空気が管を通る感覚に近い比喩です。

ただし磁束は物質が実際に流れる現象ではなく、磁気の作用を数量的に扱うための考え方である点を押さえておきましょう。

磁束密度と磁界の強さの関係

透磁率を理解するには、磁束密度 B と磁界の強さ H の違いを分けて考えることが大切です。

磁界の強さは、電流や永久磁石によって周囲にどの程度の磁気的な働きかけがあるかを示します。

一方の磁束密度は、その場所にどれだけ磁束が存在するかを表す量です。

同じ強さの磁界を加えても、物質によって磁束密度は変化します。

その変化を結び付ける係数が透磁率です。

この式から、H が同じなら μ が大きいほど B も大きくなることが分かります。

透磁率は磁界を磁束密度へ結び付ける重要な係数と捉えると、式の意味を理解しやすいでしょう。

真空を基準にした考え方

透磁率には、真空中の値である真空の透磁率と、各物質が持つ透磁率があります。

真空の透磁率は μ0 と書かれ、国際単位系ではおよそ 1.2566 掛ける十のマイナス六乗 ヘンリー毎メートルとして扱われます。

空気の透磁率は真空の値に非常に近いため、基礎的な計算では空気と真空をほぼ同じものとして扱うことも少なくありません。

鉄のような強磁性体では、真空や空気と比べてはるかに大きな透磁率を示すことがあります。

そのため、変圧器やモーターの内部に鉄心を入れると、磁束を効率よく導きやすくなります。

透磁率と比透磁率の違い

続いては透磁率と比透磁率の違いを確認していきます。

絶対的な透磁率と無次元の比透磁率

透磁率 μ は物質の磁気的性質を絶対的な値として表したものです。

これに対して比透磁率 μr は、物質の透磁率を真空の透磁率で割った比率を意味します。

比率なので、比透磁率には単位がありません。

真空を基準にして比較できるため、材料の特徴を手早く把握するときに便利です。

比透磁率が 1 より大きいか小さいかは、物質の磁性を読み取る基本的な手掛かりになります。

ただし強磁性体では値が一定でないことも多く、単純に一つの数値だけで材料の性能を決めることはできません。

物質ごとに異なる磁気応答

磁性材料は、磁界を加えたときの反応によって大きく分けられます。

代表的なのは反磁性、常磁性、強磁性です。

反磁性体は外部磁界に対してわずかに反発する向きの磁化を示し、比透磁率は 1 より少し小さくなります。

常磁性体は外部磁界にわずかに引かれる性質を持ち、比透磁率は 1 より少し大きい値です。

強磁性体は磁化が非常に大きく、磁界を取り去った後にも磁気を保つ場合があります。

分類	比透磁率の傾向	磁界への反応	代表的な例
反磁性体	1 よりわずかに小さい	弱く反発する	銅、銀、ビスマス
常磁性体	1 よりわずかに大きい	弱く引かれる	アルミニウム、白金
強磁性体	大きくなる場合がある	強く磁化される	鉄、ニッケル、コバルト

表の数値傾向は理解の入口として役立ちますが、実際の材料では温度、成分、加工方法、磁界の強さでも性質が変わります。

特に工業材料では、カタログに記載された測定条件まで確認する姿勢が重要です。

磁化率との関係

透磁率と似た用語に磁化率があります。

磁化率は、外部磁界を加えたときに物質がどれほど磁化されるかを表す量です。

線形な性質を持つ物質であれば、比透磁率と磁化率の間には簡潔な関係があります。

この関係は、物質が外部磁界にどう応答するかを理論的に整理するときに用いられます。

透磁率は磁束密度との関係、磁化率は磁化の起こりやすさに注目した言葉だと整理すると混同しにくくなります。

磁性材料と透磁率の特性

続いては磁性材料における透磁率の特性を確認していきます。

強磁性体で値が一定にならない理由

鉄や電磁鋼板などの強磁性体では、透磁率が常に一定とは限りません。

磁界の強さが変わると、材料内部の磁区と呼ばれる小さな磁気領域の向きが変化するためです。

弱い磁界では磁区の境界が動き、磁束密度が増えやすい領域があります。

さらに磁界を強くすると、磁区の向きがそろい、やがて増え方は緩やかになります。

この状態は磁気飽和と呼ばれます。

したがって、設計時には単に透磁率が高いという説明だけでなく、どの磁界の強さで高くなるのかを確認する必要があります。

初透磁率と最大透磁率

材料データでは、初透磁率や最大透磁率という表現を見かけます。

初透磁率は、ごく弱い磁界を加え始めた領域での透磁率です。

小さな信号を扱うセンサーや高周波回路では、この値が重要になることがあります。

最大透磁率は、磁化曲線の中で最も大きくなる透磁率を指します。

一方で、実際の運転点が最大透磁率の領域にあるとは限りません。

用途に合った磁束密度、直流重畳、周波数、温度を考慮して判断する必要があります。

高い最大透磁率だけを見て材料を選ぶと、実使用時の特性とずれる可能性があります。

ヒステリシスと磁気損失

強磁性体では、磁界を増減させたときに磁束密度の変化が同じ道筋を戻らないことがあります。

この現象をヒステリシスといいます。

ヒステリシス曲線で囲まれた面積は、磁化と消磁を繰り返す際に熱として失われるエネルギーに関係します。

変圧器やモーターでは、損失を抑えるために磁気特性が調整された材料が使われます。

電磁鋼板を薄く積み重ねる構造も、交流で生じる渦電流損を小さくする工夫の一つです。

透磁率は重要な指標ですが、損失、飽和磁束密度、保磁力と組み合わせて評価することで、材料の実力をより正確に判断できます。

電磁気学における計算と単位

続いては電磁気学における透磁率の計算と単位を確認していきます。

単位の読み方

透磁率の単位はヘンリー毎メートルです。

表記では H 毎 m と書かれます。

ヘンリーはインダクタンスの単位として知られていますが、透磁率でも使われます。

磁気に関する単位は種類が多いため、式の中で各量を確認する習慣が役立つでしょう。

磁束はウェーバ、磁束密度はテスラ、磁界の強さはアンペア毎メートルで表されます。

単位を追うと、磁束密度が面積当たりの磁束を示す量であることも理解しやすくなります。

コイルと鉄心の簡単な考え方

コイルに電流を流すと、巻数と電流に応じて磁界が生まれます。

そのコイルの内部に透磁率の高い鉄心を入れると、同じ電流でも磁束を増やしやすくなります。

これが電磁石、リレー、ソレノイド、変圧器などで鉄心が活用される理由です。

磁気回路では、磁束が通る経路の長さや断面積も性能を左右します。

透磁率が高い材料を使っても、空隙が大きいと磁気抵抗が増え、磁束は通りにくくなります。

永久磁石を使う装置でも、ヨークと呼ばれる鉄材で磁束の経路を整える設計が行われます。

磁束を必要な場所へ導くという視点が、透磁率を実用的に理解する鍵です。

非線形計算で注意する点

空気や一部の非磁性材料は、広い範囲で透磁率がほぼ一定とみなせます。

しかし強磁性体では前述の通り、磁界の強さに応じて透磁率が変わります。

そのため、精密な設計では B H 曲線を使った非線形解析が必要になる場合があります。

有限要素法を用いる電磁界シミュレーションでも、材料データの設定が結果を左右します。

また交流磁界では、周波数上昇による渦電流や磁壁移動の影響で見かけの透磁率が変化することがあります。

単純な直流計算の数値をそのまま高周波回路へ適用しない注意が必要でしょう。

透磁率が使われる機器と身近な例

続いては透磁率が使われる機器と身近な例を確認していきます。

変圧器とインダクタ

変圧器は、一次側コイルで生じた磁束を鉄心に通し、二次側コイルへ伝える装置です。

透磁率の高い磁心を使うことで、磁束が空間へ漏れる割合を抑え、効率のよい電力変換を目指せます。

インダクタでも、磁心の選択はインダクタンス、飽和電流、損失、サイズに影響します。

電源回路ではフェライトコアがよく使われます。

フェライトは高周波での渦電流損を抑えやすい特徴があり、スイッチング電源やノイズ対策部品に適しています。

用途に必要な周波数帯と電流条件を踏まえて磁性材料を選ぶことが欠かせません。

モーターと発電機

モーターや発電機では、固定子や回転子の鉄心が磁束の経路をつくります。

電流がつくる磁界と永久磁石または電磁石の相互作用により、回転する力が生まれます。

鉄心の透磁率が適切であれば、磁束を有効に利用しやすくなります。

ただし磁気飽和が起きると、電流を増やしても期待ほど磁束が増えず、発熱や効率低下につながることがあります。

電気自動車、産業用ロボット、家電製品などの高性能化では、磁気回路の設計が重要な役割を担っています。

磁気シールドと計測機器

透磁率の高い材料は、不要な磁界の影響を減らす磁気シールドにも使われます。

磁気シールドは磁界を完全に止めるというより、磁束を通しやすい材料へ導いて、守りたい空間の磁界を小さくする考え方です。

精密計測器、医療機器、音響機器などでは、外部磁界が測定値や動作に影響することがあります。

高透磁率合金を使う場合でも、加工によるひずみや熱処理の条件で性能が変わるため注意が必要です。

透磁率はカタログ上の数字だけでなく、部品形状や周囲環境まで含めて考えるべき特性といえるでしょう。

透磁率を理解するための確認事項

続いては透磁率を理解するための確認事項を確認していきます。

数値を見るときの測定条件

材料の透磁率を比較するときは、測定された磁界の強さ、周波数、温度、試料形状を確認しましょう。

同じ材料名でも、焼鈍の有無、板厚、圧延方向、成分差によって磁気特性は変わります。

特に電磁鋼板は方向による特性差を持つ種類があり、磁束の向きに応じた使い分けが行われます。

コア材のデータシートに複数の透磁率が載っている場合は、初透磁率、実効透磁率、振幅透磁率などの定義を確かめる必要があります。

数値の大きさだけではなく、どの条件で得られた数値かを見る習慣が、誤った比較を防ぎます。

空気層と実効透磁率

コイルの磁心に意図的な空隙を設ける設計もあります。

これは磁束を弱めるためだけの工夫ではありません。

空隙を設けることで、直流電流が重なったときの磁気飽和を抑え、エネルギーを蓄えやすくする目的があります。

このような構造では、材料そのものの透磁率ではなく、コア全体として見た実効透磁率が重要になります。

空隙が増えるほど実効透磁率は下がりますが、設計に必要な安定性が得られる場合があります。

高透磁率が常に最適とは限らない点は、実務上とても重要です。

初心者が混同しやすい用語

透磁率と導電率は、どちらも物質の通しやすさを表すように見えるため混同されがちです。

導電率は電流の流れやすさに関する物性値であり、透磁率は磁気に関する物性値です。

また磁束密度と磁束も異なります。

磁束密度はある面積にどれほど磁束が通るかを示し、磁束は磁気の総量を表す考え方です。

透磁率を学ぶときは、B、H、μ、μr、χ の記号を一度に覚えようとせず、それぞれが何と何を結び付ける量なのかを意識すると理解が進みます。

用語	主な意味	透磁率との関係
磁束密度	磁気の分布の密度	B ＝ μH で結び付く
磁界の強さ	電流や磁石がつくる磁気的作用	透磁率を介して B に関係する
比透磁率	真空を基準にした透磁率の比	μr ＝ μ ÷ μ0
磁化率	磁化の起こりやすさ	線形領域では μr と関係する

まとめ

透磁率とは、物質が磁束を通しやすくする度合いを示す、電磁気学の基本的な物理量です。

磁束密度 B、磁界の強さ H、透磁率 μ の間には B ＝ μH という関係があります。

真空を基準にした比透磁率を使うと、材料の磁気的な特徴を比較しやすくなります。

鉄やフェライトなどの強磁性材料では、磁界の強さによって透磁率が変化し、磁気飽和やヒステリシスも考慮する必要があります。

透磁率は磁石に付きやすさだけを示す言葉ではなく、磁気回路の性能を左右する設計上の指標です。

変圧器、モーター、インダクタ、磁気シールドなどを理解する入口として、磁束をどこへ導きたいかという視点で捉えると、より実践的に活用できるでしょう。
