交流回路を学び始めると、電圧や電流の大きさとして実効値が頻繁に登場します。

しかし、波形が常に変化する正弦波交流で、なぜ一つの数値だけで電力や安全性を判断できるのか、疑問に感じる方も多いでしょう。

実効値は、交流が発生させる熱の量を直流と比較して表すための重要な値です。

家庭用コンセントの電圧、交流モーターの定格、電気工事で使う測定器の表示にも、実効値の考え方が関わっています。

この記事では正弦波交流の波形、最大値との違い、公式の導出の考え方、交流回路での活用方法まで、順を追って説明します。

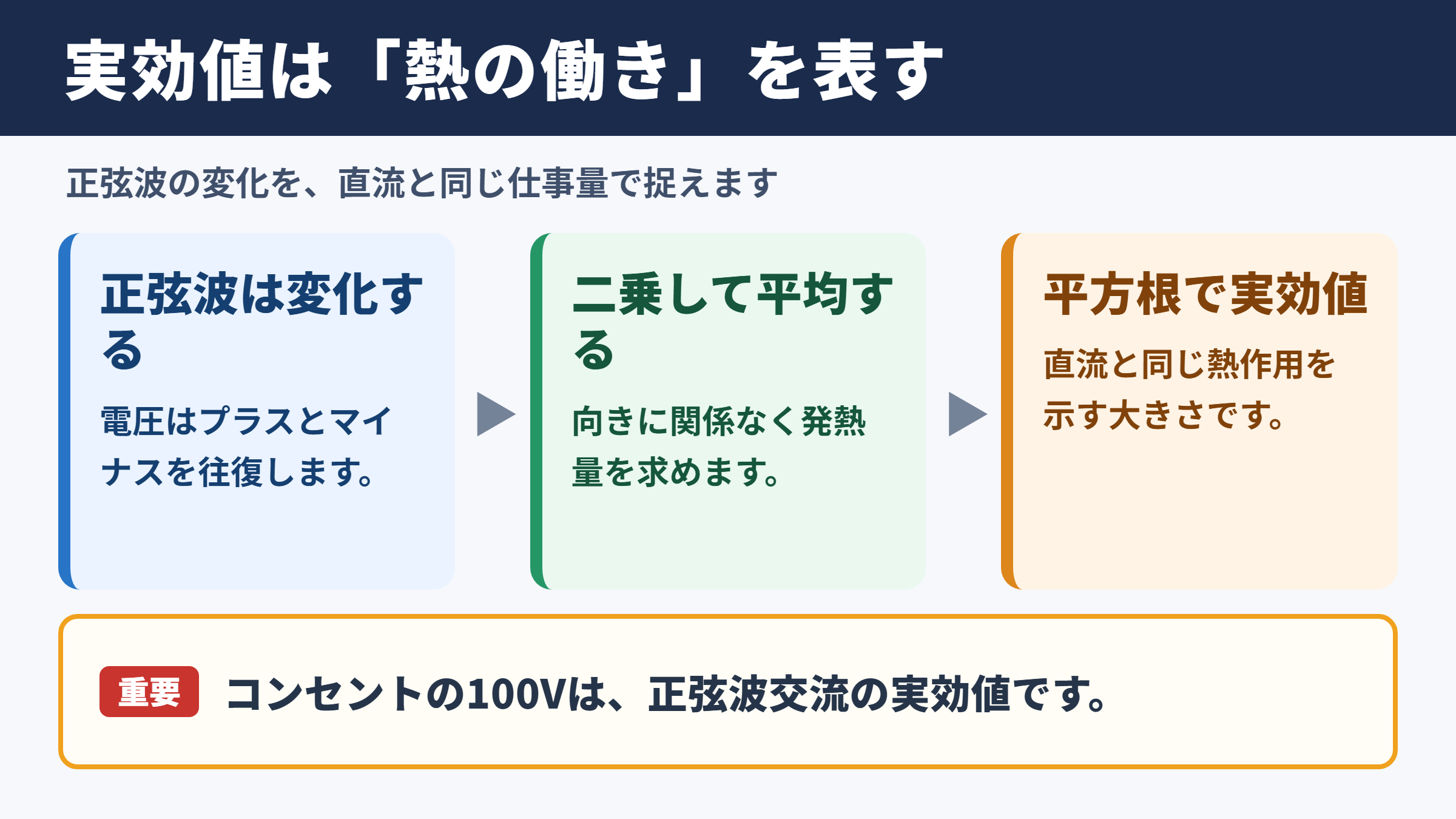

実効値と正弦波交流の基本関係

それではまず実効値と正弦波交流の基本関係について解説していきます。

熱作用で決まる実効値の考え方

実効値とは、ある交流が抵抗に与える発熱量と同じ発熱量を生じさせる直流電圧または直流電流の大きさです。

交流は時間とともにプラスとマイナスを行き来するため、単純に瞬間値を平均しても、その結果はほぼゼロになります。

ただし、電熱器や抵抗器では電流の向きが反対になっても熱が発生します。

そこで電流や電圧を二乗してから平均を求め、最後に平方根を取ることで、発熱効果に対応した大きさを表します。

実効値は交流の平均値ではなく、直流と同じ仕事をする大きさを示す値と考えると理解しやすくなります。

たとえば実効値が100Vの交流電圧は、抵抗負荷に対して100Vの直流電圧と同程度の熱作用をもたらします。

コンセントの100Vという表示も、一般的には正弦波交流の実効値を意味します。

正弦波交流における瞬時値と波形

正弦波交流は、時間の経過に合わせて電圧や電流がなめらかな正弦曲線を描く交流です。

発電所で作られる交流や家庭用電源は、理想化すると正弦波交流として扱えます。

正弦波交流の瞬時電圧は、一般に次の形で表されます。

波形が山の頂点にあるとき、瞬時電圧は最大値Vmになります。

一方でゼロクロス付近では、電圧は0Vです。

このように変化する電圧を一つの数値で扱うために、実効値が使われます。

周波数50Hzなら1秒間に50回、60Hzなら1秒間に60回の周期的な変化が繰り返されます。

周波数が変わっても、波形が正弦波で最大値が同じなら、理論上の実効値と最大値の比率は変わりません。

最大値と実効値の換算関係

正弦波交流では、実効値は最大値を√2で割った値になります。

逆に、実効値から最大値を求める場合は√2を掛けます。

正弦波の実効値は最大値の約0.707倍であり、この関係は交流計算の基本です。

実効値100Vの正弦波交流では、最大値は約141Vになります。

コンセントの電圧が100Vと表示されていても、波形の頂点では約141Vに達することがあるわけです。

電子回路の部品選定や絶縁設計では、実効値だけでなく最大値も確認する必要があります。

特にコンデンサ、ダイオード、トランジスタなどには、許容電圧の上限が定められています。

比較項目	実効値	最大値
意味	直流と同じ熱作用を示す大きさ	波形が到達する最も高い値
正弦波100Vの場合	100V	約141V
主な用途	定格表示、電力計算、測定器表示	耐圧設計、波形観測、ピーク確認
換算	最大値÷√2	実効値×√2

実効値を求める公式と計算手順

続いては実効値を求める公式と計算手順を確認していきます。

二乗平均平方根による定義

実効値は英語でRoot Mean Squareと呼ばれ、RMSと略されます。

日本語では二乗平均平方根という名称で説明されることがあります。

名前の通り、瞬時値を二乗し、その平均を求め、平方根を取る手順です。

電圧をv、1周期をTとした場合、実効値Vは次の考え方で表せます。

二乗する理由は、電圧や電流が負の値を取っても、発熱量は正の値として加算されるためです。

抵抗で消費される電力は電圧の二乗に比例するので、この操作は物理的な意味とも一致します。

正弦波ではsin²の平均値が1／2になるため、最終的に最大値÷√2という簡潔な公式へつながります。

この式は暗記だけで済ませず、二乗によって向きの違いを取り除く仕組みまで押さえると応用が利くでしょう。

電圧と電流の実効値計算

交流電圧だけでなく、交流電流にも同じ考え方を適用できます。

電流の最大値をImとすると、電流の実効値IはIm÷√2です。

たとえば最大電流が10Aの正弦波交流なら、実効値は約7.07Aになります。

電圧も電流も正弦波であれば、最大値と実効値の換算係数は同じです。

ただし、電圧と電流の位相がずれている交流回路では、実効値だけを掛けても有効電力にならない場合があります。

抵抗のみの回路では電圧と電流の位相は一致します。

コイルやコンデンサを含む回路では位相差が生じるため、力率も合わせて考える必要があります。

与えられた値	求める値	計算式	計算結果
最大電圧141V	実効電圧	141÷1.414	約100V
実効電圧200V	最大電圧	200×1.414	約283V
最大電流5A	実効電流	5÷1.414	約3.54A
実効電流14A	最大電流	14×1.414	約19.8A

平均値との違いと混同しやすい値

交流には実効値のほかに、平均値、最大値、波高値、波形率といった複数の表し方があります。

これらは同じ電圧を別の観点から示すため、数値を混同すると計算ミスにつながります。

正弦波を1周期そのまま平均すると、プラス側とマイナス側が打ち消し合うため平均値は0Vです。

整流してマイナス側を反転させた平均値は、最大値の約0.637倍になります。

実効値は最大値の約0.707倍なので、整流平均値とも異なります。

平均値は波形の偏りを示し、実効値は電力的な大きさを示すという役割の違いがあります。

アナログ式の簡易テスターには、整流平均値を測定して正弦波の実効値に換算表示する方式もあります。

このタイプの測定器では、正弦波以外を測ると誤差が大きくなることがあります。

正弦波交流の波形と周波数の仕組み

続いては正弦波交流の波形と周波数の仕組みを確認していきます。

周期と周波数の関係

周期は、交流の波形が一回りして同じ状態に戻るまでの時間です。

記号ではTで表し、単位には秒を使います。

周波数は1秒間に繰り返される周期の回数で、単位はHzです。

周期と周波数には、f＝1／Tという関係があります。

日本では電源周波数として50Hzと60Hzが広く使われています。

50Hzの周期は0.02秒、60Hzの周期は約0.0167秒です。

家庭用電源では波形の変化が非常に速いため、照明や電熱器を使っていても通常は電圧の上下を意識しません。

一方で、モーターの回転数、トランスの設計、フィルター回路の特性には周波数が影響します。

角周波数と位相の考え方

正弦波交流を式で扱うときは、周波数fだけでなく角周波数ωを使うことがあります。

角周波数はω＝2πfで表され、単位はrad／sです。

1周期分の角度を2πradとして、時間の変化を角度の変化に置き換える考え方です。

電圧と電流が同じタイミングで山や谷を迎える場合、両者は同相です。

コイルがある回路では電流が遅れ、コンデンサがある回路では電流が進むという位相差が現れます。

実効値は位相差があっても各波形の大きさとして定義されますが、電力計算では位相差が重要になります。

位相を無視すると、見かけ上の電力と実際に消費される電力を取り違える可能性があります。

正弦波が電力系統で使われる理由

正弦波は発電機の回転運動から自然に作りやすく、送電や変圧にも適した波形です。

また、正弦波は高調波成分を含まない理想的な単一周波数の波形として扱えます。

高調波が増えると、機器の発熱、振動、ノイズ、誤動作などの原因になることがあります。

電力系統では需要家の機器へ安定した電力を届けるため、電圧波形のひずみを抑える工夫が行われています。

インバーター機器ではパルス状の電圧を高速で制御し、正弦波に近い出力を作る方式も一般的です。

この場合も、出力の評価には実効値、周波数、波形ひずみ率などが用いられます。

正弦波は計算しやすいだけでなく、機器への負担を管理しやすい基準波形でもあります。

交流回路における電力と力率

続いては交流回路における電力と力率を確認していきます。

有効電力と皮相電力の違い

交流回路で消費される電力を考える際、実効値の電圧と実効値の電流が基礎になります。

電圧Vと電流Iを掛けた値は、皮相電力と呼ばれ、単位はVAです。

抵抗だけの回路では、皮相電力と有効電力は一致します。

しかし、コイルやコンデンサを含む回路では、電圧と電流の位相がずれるため一致しません。

実際に熱、光、回転などの仕事に変わる電力は有効電力であり、単位はWです。

有効電力Pは、P＝VI cosφで求められます。

φは電圧と電流の位相差で、cosφを力率と呼びます。

たとえば100V、10A、力率0.8の回路では、皮相電力は1000VAです。

有効電力は100×10×0.8となり、800Wになります。

実効値を使うことで、交流回路の電力を直流回路に近い感覚で整理できます。

抵抗回路での実効値計算

抵抗だけで構成された交流回路では、オームの法則を実効値に対して使えます。

実効電圧をV、抵抗値をR、実効電流をIとすると、V＝IRです。

消費電力はP＝VIであり、さらにP＝I²R、P＝V²／Rとも表せます。

たとえば100Vの交流電源に50Ωの抵抗を接続した場合、実効電流は2Aです。

この抵抗で消費される電力は200Wになります。

波形の瞬時値は変動していても、実効値を使えば定格電力や発熱量を扱いやすくなります。

抵抗負荷の電力計算では、実効値同士を用いることが基本です。

コイルとコンデンサを含む回路

交流回路にコイルを入れると、電流の変化を妨げる作用が生じます。

この性質は誘導性リアクタンスと呼ばれ、周波数が高いほど大きくなります。

コンデンサでは、電圧の変化に応じて電荷を蓄えたり放出したりします。

コンデンサの容量性リアクタンスは、周波数が高くなるほど小さくなります。

コイルやコンデンサはエネルギーを一時的に蓄えて戻すため、電流が流れていても常に同じ量の電力を消費するわけではありません。

そのため、交流回路では有効電力に加えて無効電力や力率を考えます。

配線、遮断器、変圧器の容量を検討する場面では、実効電流と皮相電力が特に重要です。

実効値測定器と波形ひずみの注意点

続いては実効値測定器と波形ひずみの注意点を確認していきます。

テスターの平均値方式と真の実効値方式

交流電圧を測るテスターには、平均値応答方式と真の実効値方式があります。

平均値応答方式は、整流した波形の平均値を測定し、正弦波を前提として実効値に換算表示する仕組みです。

正弦波を測る用途では実用的ですが、波形が大きくひずむと表示値に誤差が出ることがあります。

真の実効値方式は、波形を二乗平均平方根の考え方で処理し、より幅広い波形に対応する測定方式です。

インバーター出力やスイッチング電源を測る場合は、真の実効値対応の測定器が役立ちます。

ただし真の実効値方式であっても、対応周波数範囲、許容入力、クレストファクターの仕様を確認する必要があります。

測定器の種類だけでなく、測りたい信号の条件に合っているかが重要です。

非正弦波における実効値の扱い

矩形波、三角波、のこぎり波、パルス波などでも実効値を求めることはできます。

ただし、最大値から√2で割る公式は正弦波専用です。

たとえば最大値がVmの対称な矩形波では、実効値は最大値と同じになります。

最大値がVmの対称な三角波では、実効値はVm÷√3です。

波形によって二乗した値の平均が異なるため、実効値との比率も変わります。

波形の種類	最大値との関係	特徴
正弦波	実効値＝最大値÷√2	商用交流の基本となる波形
矩形波	実効値＝最大値	一定の大きさで極性が切り替わる
三角波	実効値＝最大値÷√3	電圧が直線的に増減する
パルス波	波高値とデューティ比で変化	通電時間の割合が大きく影響する

非正弦波では、実効値が同じでも最大値や発熱の分布、絶縁への負担が異なる場合があります。

電源品質や電子機器の評価では、実効値とともに波形をオシロスコープで確認する場面もあります。

クレストファクターと測定誤差

クレストファクターは、波形の最大値を実効値で割った値です。

正弦波のクレストファクターは√2で、約1.414になります。

矩形波では1、鋭いパルスを含む波形ではさらに大きな値になることがあります。

クレストファクターが大きい波形は、瞬間的なピークが高くなりやすく、測定器の入力回路に負担をかける可能性があります。

真の実効値テスターでも、仕様で定められたクレストファクターを超えると、正確に測れない場合があります。

実効値表示だけを確認せず、最大値と測定器の許容条件を確認する姿勢が大切です。

特に高電圧回路や産業用設備を測定する際は、適切な測定レンジ、測定カテゴリ、絶縁性能を満たした機器を使用しましょう。

実効値計算で間違えやすいポイント

続いては実効値計算で間違えやすいポイントを確認していきます。

最大値と実効値の取り違え

もっとも多い間違いは、問題文にある電圧が最大値なのか実効値なのかを確認しないことです。

交流電源の定格電圧として示される値は、多くの場合で実効値です。

一方、波形の式v＝Vm sinωtに含まれるVmは最大値です。

式にある係数を見落とすと、電力が約2倍または半分にずれることがあります。

たとえばVm＝100Vなら、実効値は100Vではなく約70.7Vです。

反対に、実効値100Vの波形を式で表すなら、最大値は約141Vとして設定します。

問題を解く前に、与えられた値の単位だけでなく、最大値か実効値かを明記する習慣を持ちましょう。

直流公式をそのまま当てはめる誤解

交流回路でもオームの法則は使えますが、扱う値をそろえる必要があります。

実効値で計算するなら、電圧も電流も実効値に統一します。

最大値を使って電流を求めたあと、実効値の電圧と直接掛けるような計算は避けるべきです。

抵抗だけの回路であれば、最大値同士で求めた電力の平均は、実効値同士で求めた電力と一致します。

ただし、その途中にある係数の扱いを誤ると結果は正しくなりません。

コイルやコンデンサを含む回路では、抵抗値ではなくインピーダンスを使うことも必要です。

さらに有効電力を求める場合は、力率を忘れないようにします。

家庭用コンセントの電圧理解

家庭用コンセントの100Vは、常に100Vの電圧がかかっているという意味ではありません。

正弦波交流の実効値が100Vであり、瞬間的にはプラス側とマイナス側で約141V付近まで変化します。

この点は、整流回路の設計や電源アダプターの故障診断を考える際にも関係します。

交流100Vをダイオードブリッジで整流し、平滑コンデンサを使うと、無負荷に近い状態では約141V付近まで充電されることがあります。

そのため、整流後の回路に使う部品には、実効値100Vだけを基準にせず、ピーク電圧と変動幅を見込んだ耐圧が必要です。

交流の定格値と整流後のピーク電圧は別の値であるため、電源回路では特に注意が求められます。

実効値と正弦波交流のまとめ

実効値と正弦波交流について解説してきました。

実効値は、交流が抵抗に発生させる熱作用を、同じ効果を持つ直流の大きさとして表した値です。

正弦波交流では、実効値は最大値を√2で割った値になり、最大値は実効値の√2倍になります。

家庭用コンセントの100Vは実効値であり、波形の最大値は約141Vです。

正弦波の実効値を扱う基本公式は、実効値＝最大値÷√2です。

交流回路の電力計算では、実効電圧と実効電流を用い、コイルやコンデンサを含む場合は力率も確認します。

また、正弦波以外の波形では最大値と実効値の関係が変わるため、同じ公式をそのまま使わないことが重要です。

測定時には、波形の種類に合ったテスターかどうか、真の実効値測定に対応しているかも確認しましょう。

実効値、最大値、平均値、周波数、力率の役割を分けて理解すれば、交流回路の計算や機器選びがより確実になります。
