ツイストペアケーブルの種類を解説！カテゴリ・UTP・シールド付きの違いは？（カテゴリ5・規格）

ツイストペアケーブルの種類を解説！カテゴリ・UTP・シールド付きの違いは？（カテゴリ5・規格）

LAN配線に使われるツイストペアケーブルは、外見が似ていてもカテゴリ、シールドの有無、導体の形状によって通信性能や施工時の扱いやすさが変わります。

カテゴリ5という言葉を見かけても、現在主流のカテゴリ5eやカテゴリ6と何が違うのか、どれを選ぶべきか迷う方も多いでしょう。

この記事では、ツイストペアケーブルの基本構造から規格、UTPとシールド付きケーブルの違い、用途別の選び方までをわかりやすく整理します。

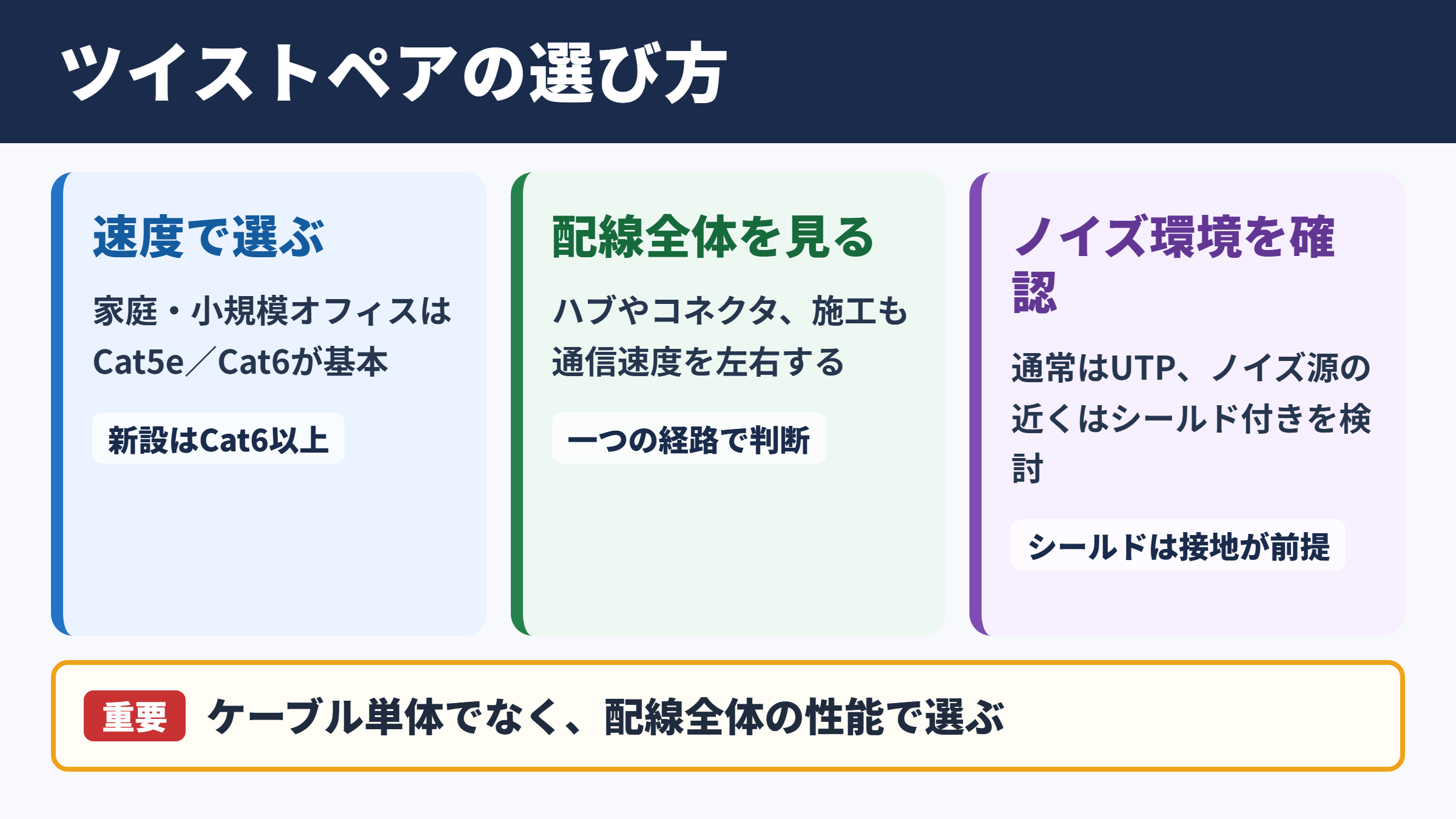

ツイストペアケーブルの種類と選び方

それではまずツイストペアケーブルの種類と選び方について解説していきます。

通信速度に合うカテゴリ

ツイストペアケーブルを選ぶ際に最初に確認したいのは、必要な通信速度と使用するネットワーク機器の規格です。

一般的な家庭や小規模オフィスではカテゴリ5eまたはカテゴリ6が基本的な選択肢となり、ギガビットイーサネットに対応しやすい環境を整えられます。

カテゴリ5は100BASE-TXで広く使われてきた規格ですが、古い配線として残っていることはあっても、新規工事で積極的に選ばれる場面は多くありません。

カテゴリ5eはカテゴリ5を拡張した規格で、近端漏話の性能を改善し、1000BASE-Tを想定した配線に利用できます。

カテゴリ6はさらに高い周波数帯域に対応し、ノイズの影響を抑えながら安定した通信を目指したい場所に向いています。

ただし、ケーブルだけを高性能にしても、ハブ、ルーター、LANアダプター、コネクタ、施工品質のどこかが低い性能であれば、通信速度はその条件に左右されます。

配線全体を一つの経路として考えることが重要です。

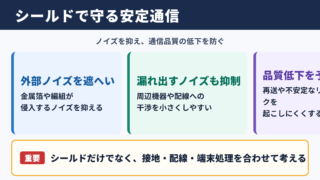

シールドの有無

ツイストペアケーブルは、UTPと呼ばれるシールドなしのタイプと、STPやFTPなどのシールド付きタイプに分けられます。

UTPはUnshielded Twisted Pairの略で、価格、柔軟性、施工性のバランスに優れた一般的なLANケーブルです。

一方で、電源ケーブル、モーター、蛍光灯器具、工場設備などの近くでは電磁ノイズを受ける可能性があり、環境によってはシールド付きケーブルが有効になります。

シールド付きケーブルはノイズ対策に役立ちますが、正しい接地を前提に選ぶ必要があります。

接地が不十分なまま使うと、期待した遮蔽効果を得られない場合があるため、建物の配線設計や施工条件も確認したいところです。

単線とより線の違い

導体の構造も、用途に影響する大切な要素です。

単線は一本の太い銅線で構成され、固定配線に向いています。

壁内、床下、天井裏、ラック間など、設置後に頻繁に動かさない区間では、単線の安定性が活かされるでしょう。

より線は細い銅線を複数まとめた構造で、曲げやすく、パソコンやスイッチに接続する短いパッチケーブルに適しています。

固定配線には単線、機器の接続にはより線という使い分けを覚えておくと、製品選定がしやすくなります。

カテゴリ規格の比較

続いてはカテゴリ規格の違いを確認していきます。

カテゴリ5とカテゴリ5e

カテゴリ5は、主に100Mbps級の通信を想定したLANケーブル規格です。

現在でも既設建物の中で見つかることがありますが、カテゴリ表記だけでは配線の状態や実際の性能まで判断できません。

ケーブルの劣化、圧着不良、配線距離、他のケーブルから受けるノイズなども通信の安定性に関わります。

カテゴリ5eはEnhancedの名が示す通り、カテゴリ5よりもクロストーク対策を強化した規格です。

カテゴリ5eは1000BASE-T対応の基礎として普及した規格であり、ギガビット対応の家庭用ルーターや業務用スイッチでも使われています。

古いカテゴリ5配線をそのまま使う場合は、実測によるリンク速度やエラー状況の確認が現実的です。

カテゴリ6とカテゴリ6A

カテゴリ6はカテゴリ5eより高い伝送特性を持ち、250MHzまでの周波数帯域を扱う規格です。

ギガビット通信では余裕を持たせやすく、配線の新設や改修でよく採用されています。

カテゴリ6AはAugmentedの略を含む規格で、500MHzまでの帯域を対象とし、10GBASE-Tを100mで運用することを意識した設計です。

ケーブル径が太くなりやすく、曲げ半径や配管の空き容量に注意が必要になる一方、将来の高速化に備えやすい点が魅力です。

途中の部材だけが低いカテゴリでは、ケーブル性能を十分に活かせません。

カテゴリ7とカテゴリ8

カテゴリ7やカテゴリ7Aは、シールド構造を採用した製品が多く、高周波帯域やノイズ対策を重視する環境で使われます。

ただし、一般的なRJ45接続の互換性、施工部材の選択、接地方法まで含めて検討する必要があります。

カテゴリ8は短距離での高速通信を想定した規格で、主にデータセンターなどでの利用が意識されています。

一般住宅や通常の事務所でカテゴリ8が必須になる場面は限られるでしょう。

カテゴリ番号が大きいほど常に最適とは限らず、距離、設備、予算、将来計画の釣り合いが大切です。

カテゴリ	周波数帯域の目安	主な通信の目安	向いている場面
カテゴリ5	100MHz	100BASE-TX中心	既設配線の確認
カテゴリ5e	100MHz	1000BASE-T	一般的な家庭と小規模オフィス
カテゴリ6	250MHz	1000BASE-T	新設LAN配線と安定性重視
カテゴリ6A	500MHz	10GBASE-T	将来性を考えた長距離配線
カテゴリ7	600MHz目安	高速通信とノイズ対策	電磁ノイズが気になる環境
カテゴリ8	2000MHz	短距離の高速通信	サーバーラック周辺

UTPとシールド付きケーブルの構造

続いてはUTPとシールド付きケーブルの構造を確認していきます。

より対線によるノイズ低減

ツイストペアケーブルは、二本の導線を一定の間隔でより合わせた構造を持ちます。

このより合わせにより、外部から受ける電磁ノイズを二本の線に近い条件で受けやすくし、受信側で不要な成分を打ち消しやすくする仕組みです。

ペアごとによりの細かさが異なることも、ペア間の干渉を抑える工夫の一つです。

ツイストペアの基本性能は、単純に銅線を並べるのではなく、より構造で信号の乱れを抑える点にあります。

コネクタを成端する際によりをほどきすぎると、規格上の性能を損なうおそれがあります。

見た目だけでなく、成端部まで含めた施工精度が重要になる理由です。

UTPの特徴

UTPは金属シールドを持たないため、比較的軽く、取り回しやすいケーブルです。

家庭内LAN、一般的なオフィス、教室、店舗などでは、周囲の電磁環境に大きな問題がなければUTPが選ばれることが多いでしょう。

ケーブルが柔らかい製品なら、狭い場所での配線や家具の裏側への取り回しもしやすくなります。

一方、電力線と長い距離で密着させたり、強いノイズ源の近くを通したりする施工は避けたいところです。

STPとFTPの特徴

シールド付きケーブルには、ペアごとにシールドを設ける方式、全体を覆う方式、その両方を組み合わせる方式があります。

製品名ではSTP、FTP、SFTP、F/UTP、U/FTPなどの表記が見られます。

記号の読み方には、全体シールドと各ペアシールドの有無を表す考え方があります。

たとえばF/UTPは全体にフォイルシールドを持ち、各ペアは非シールドの構造です。

U/FTPは全体が非シールドで、各ペアにフォイルシールドを持つ構造を示します。

シールド方式の名称だけで決めず、施工方法と接地条件まで確認することが失敗を避けるポイントです。

表記例	全体シールド	ペアごとのシールド	特徴
U/UTP	なし	なし	一般的なUTPケーブル
F/UTP	フォイル	なし	全体のノイズ対策を重視
U/FTP	なし	フォイル	ペア間干渉を抑えやすい構造
S/FTP	編組シールド	フォイル	高い遮蔽性能を求める環境

カテゴリ5配線の確認ポイント

続いてはカテゴリ5配線の確認ポイントを確認していきます。

既設ケーブルの表記

壁から出ているLANケーブルや天井裏の配線を確認する場合は、ケーブル外被に印字された文字を探します。

CAT5、CAT5E、CAT6などの表記に加えて、メーカー名、導体サイズ、シールドの有無、難燃性に関する表示が記されていることがあります。

ただし、印字が読めても、配線全体が同じ規格で統一されているとは限りません。

途中で延長されている場合や、情報コンセント側に古い部材が使われている場合もあります。

ケーブル単体のカテゴリと、リンク全体のカテゴリは同じ意味ではありません。

配線盤、パッチパネル、LANジャック、パッチコードまで確認すると判断の精度が高まります。

リンク速度と実効速度

パソコンのネットワーク設定画面では、接続速度として100Mbpsや1.0Gbpsと表示されることがあります。

この数値は機器同士が合意したリンク速度であり、インターネット回線の実測値とは異なります。

たとえば1Gbpsでリンクしていても、契約している回線、混雑状況、無線区間、接続先サーバーの性能によって、速度測定の結果は変わります。

リンクが100Mbpsになっている場合は、ケーブルの規格だけでなく、ルーターやスイッチのポート仕様、コネクタの接触、機器側の省電力設定も確認対象です。

交換判断の目安

カテゴリ5配線を交換するかどうかは、現在の速度だけでなく、今後の利用目的で決めます。

動画配信の視聴、ウェブ会議、クラウド利用などが中心で、リンクも安定しているなら、直ちに全面交換が必要とは限りません。

一方、NASへの大容量バックアップ、高解像度映像の編集、複数人が同時に大きなファイルを扱う業務では、配線の余裕が効いてきます。

改修工事の機会があるなら、見えない場所の配線は将来を見越して上位カテゴリへ更新する価値があります。

壁を開ける工事は後から行うほど負担が増えやすいためです。

用途別のケーブル選定

続いては用途別のケーブル選定を確認していきます。

家庭内ネットワーク

家庭内のルーター、ゲーム機、テレビ、パソコン、NASを有線接続する場合は、カテゴリ5eまたはカテゴリ6が使いやすい選択肢です。

短いパッチケーブルなら、柔らかいより線タイプを選ぶと配線が整理しやすくなります。

壁内配線を新しく設ける場合は、単線のカテゴリ6を候補にすると、後の機器更新にも対応しやすいでしょう。

ゲーム機やテレビでは通信速度だけでなく、接続の安定性も重要です。

無線LANが不安定な場所に有線LANを引くことで、遅延や途切れが改善する場合があります。

オフィスと店舗

オフィスでは、デスク数、プリンター、アクセスポイント、IP電話、防犯カメラなどを含めた配線計画が必要です。

PoE給電を使う機器が多い場合は、通信規格だけでなく、発熱や束ね方、ケーブルの品質にも目を向けましょう。

無線アクセスポイントやネットワークカメラへ給電するPoE環境では、設置条件に合うケーブル選びが欠かせません。

電気設備が多いバックヤードや製造エリアでは、ノイズ源との距離を確認し、必要に応じてシールド付きケーブルや配線ルートの見直しを検討します。

高速通信と長距離配線

10Gbps通信を視野に入れる場合は、カテゴリ6Aを中心に検討すると判断しやすくなります。

ツイストペアケーブルによるイーサネット配線では、一般に100mを一つの目安として考えます。

この距離には、固定配線だけでなく、両端のパッチコードを含める考え方があります。

距離が長い、電磁ノイズが強い、建物間を接続する、といった条件では、光ファイバーを選ぶ方が適切な場合もあります。

銅線LANと光ファイバーは競合するものではなく、距離と環境に応じて使い分けるものです。

長距離化だけを目的に無理な延長を行うより、ネットワーク設計そのものを見直す方が安定した運用につながります。

施工と保守の注意点

続いては施工と保守の注意点を確認していきます。

曲げ半径と張力

LANケーブルは柔らかく見えても、強く折り曲げたり、引っ張りすぎたりすると内部のより構造が乱れるおそれがあります。

特にカテゴリ6Aやシールド付きケーブルは太さがあり、狭い配管で無理に曲げると施工品質に影響しやすくなります。

製品ごとに定められた最小曲げ半径や許容張力を確認し、余裕のある経路を確保しましょう。

結束バンドを強く締めすぎることも避けたい点です。

ケーブル束を固定する際は、形をつぶさないように扱うことが求められます。

成端と配線方式

RJ45プラグや情報コンセントへ成端する際は、T568AまたはT568Bの配線方式を混在させないことが基本です。

通常のストレートケーブルでは、両端を同じ方式でそろえます。

現在の多くのネットワーク機器はAuto MDI-Xに対応しているため、昔ほどクロスケーブルを意識する機会は少なくなりました。

それでも、配線色の順番を間違えれば通信できなかったり、速度が落ちたりする原因になります。

成端時はよりをほどく長さを最小限にし、ペアの組み合わせを崩さないことが重要です。

試験と記録

施工後は、単に通信できるかを見るだけでなく、ケーブルテスターによる導通確認を行うと安心です。

より詳しい測定器を使えば、断線、結線違い、長さ、減衰、クロストークなどを評価できる場合があります。

配線番号、接続先、カテゴリ、試験結果を記録しておけば、障害発生時の切り分けが速くなります。

特にオフィスや店舗では、配線盤のポートと各席の情報コンセントにラベルを付けておくと、増設や移設の際にも役立つでしょう。

見えない場所にある配線ほど、記録が保守性を左右します。

ツイストペアケーブルの種類のまとめ

ツイストペアケーブルは、より対線の構造でノイズの影響を抑えながら信号を伝える、LAN配線の代表的なケーブルです。

カテゴリ5は既設配線で見かけることがありますが、新設ではギガビット通信に対応しやすいカテゴリ5eやカテゴリ6が中心になります。

将来的に10Gbps通信を安定して使いたい場合は、カテゴリ6Aを含めて、ケーブル、ジャック、パッチパネル、機器を一体で検討することが大切です。

UTPは扱いやすく一般的な環境に向き、シールド付きケーブルは電磁ノイズが懸念される場所で選択肢になります。

ただし、シールド付き製品は接地や施工方法まで含めて性能が決まるため、名称だけで判断しないようにしましょう。

用途、通信速度、距離、ノイズ環境、将来の拡張性を整理して選べば、過不足のないLAN配線につながります。
