ツイストペアケーブルのシールドの役割は？ノイズ対策と構造を解説！（シールド線）
LAN配線や通信設備では、ケーブルの形状だけで通信品質が大きく変わります。
特に工場、医療施設、オフィス、制御盤の周辺では、電磁ノイズによる通信エラーや速度低下を防ぐ視点が欠かせません。
ツイストペアケーブルのシールドは何のためにあるのか、種類ごとの構造や施工時の注意点まで、分かりやすく確認していきます。

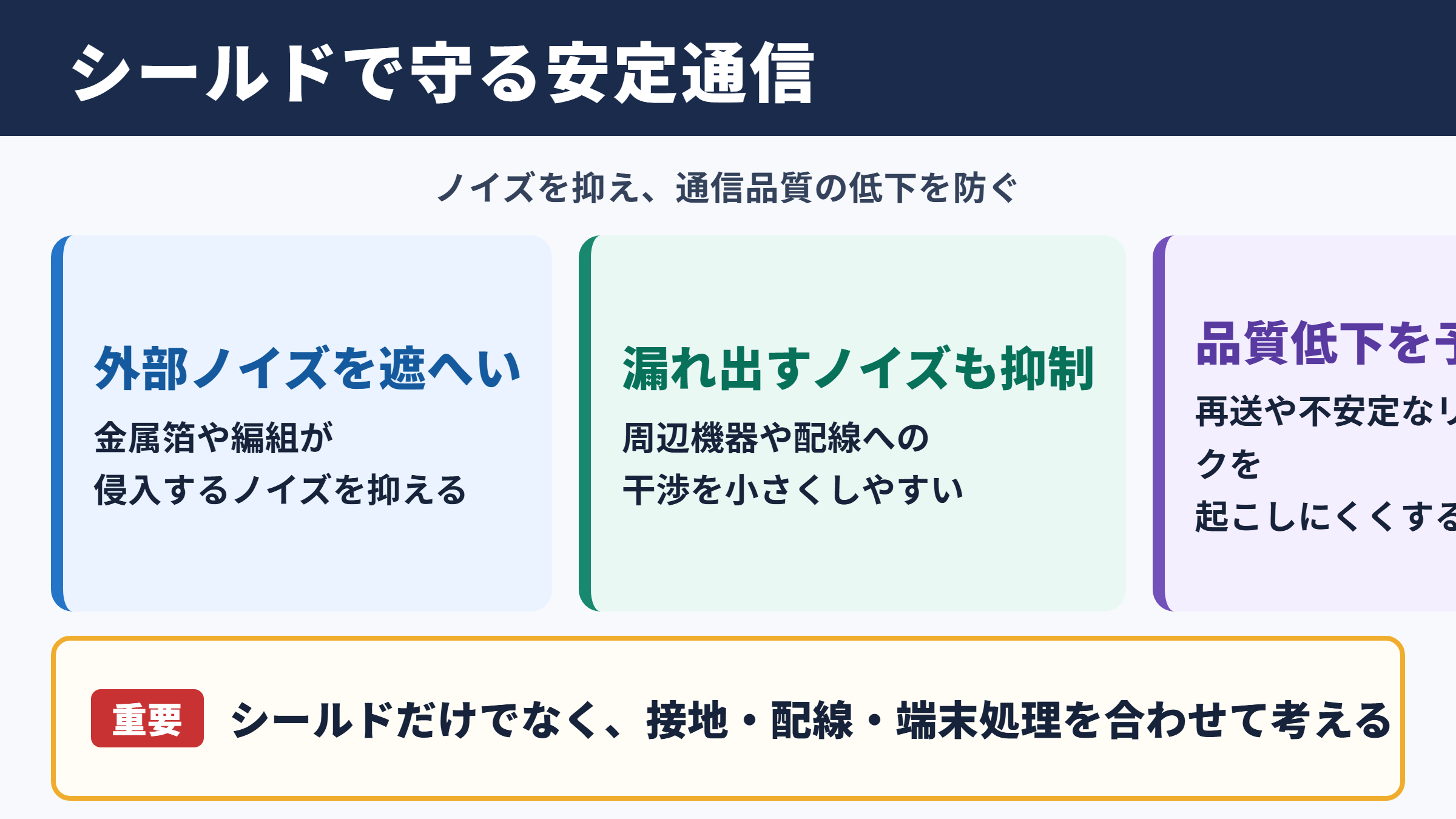

シールドが担うノイズ抑制と安定通信
それではまずツイストペアケーブルのシールドが担うノイズ抑制と安定通信について解説していきます。
外部ノイズを受けにくくする遮へい構造
シールドとは、ケーブルの導体やペア線の周囲を金属箔や編組で覆い、外部から飛び込む電磁ノイズを弱める構造です。
モーター、インバーター、蛍光灯、無線機器、電源ケーブルなどの近くでは、電磁波の影響を受ける可能性が高まります。
信号線に不要な電気的な揺れが重なると、データの誤りや伝送品質の低下につながるでしょう。
シールドの中心的な役割は、信号線の周囲に壁をつくり、外部ノイズが内部へ入り込む量を抑えることです。
シールドはノイズを完全に消す部品ではありません。
ツイスト構造、接地、配線経路、コネクター処理と組み合わせて初めて、安定した通信環境に近づきます。
ケーブル内部から出るノイズを抑える働き
シールドは外部ノイズへの対策だけではなく、ケーブルから周囲へ漏れる電磁ノイズを抑える働きも持ちます。
高速通信では信号の変化が速いため、周辺機器との干渉を意識した配線が重要です。
複数の通信ケーブルや制御線を密集させる現場では、ケーブル同士が影響し合うクロストークへの対策も必要になります。
シールド付きケーブルを選ぶことで、周囲の配線や機器に与える影響を小さくしやすくなります。
通信エラーと伝送距離への影響
ノイズの影響が強い環境では、通信速度が期待どおりに出ない、リンクが不安定になる、データの再送が増えるといった現象が起こり得ます。
ケーブルの規格上は使用可能な距離でも、施工環境によって実際の余裕は変わります。
伝送品質はケーブル性能だけで決まりません。
ノイズ源との距離、配線の束ね方、接地状態、端末処理、温度環境をまとめて考える必要があります。
通信トラブルを予防するには、問題が起きてから交換するのではなく、設計段階でシールドの必要性を判断することが大切です。
ツイストペアとシールド線の構造
続いてはツイストペアとシールド線の構造を確認していきます。

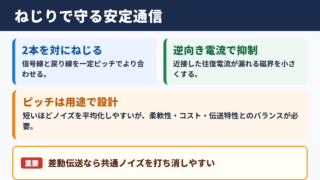

撚り合わせによるノイズ相殺
ツイストペアケーブルは、2本の導体を一定の間隔で撚り合わせた構造です。
外部ノイズを受けた場合でも、2本の線に似た影響が加わりやすく、受信側で差分として取り除きやすくなります。
この仕組みは平衡伝送と呼ばれ、LANケーブルや電話線、計装配線などで広く採用されています。
ツイスト構造そのものがノイズ対策の基本であり、シールドはその効果を補強する役割です。
アルミ箔シールドと編組シールド
シールドには、薄い金属箔で覆う方式と、細い金属線を網目状に編む方式があります。
アルミ箔は広い範囲を覆いやすく、高周波ノイズへの対策に向いています。
編組シールドは柔軟性と機械的な強さを持ち、低周波帯を含むノイズ対策でも使われます。
| シールドの種類 | 主な特徴 | 適した場面 |
|---|---|---|
| 箔シールド | ケーブル全体を隙間なく覆いやすい構造 | 高速通信や比較的静かな屋内配線 |
| 編組シールド | 柔軟性があり、強度も確保しやすい構造 | 可動部やノイズの多い設備周辺 |
| 箔と編組の複合 | 遮へい性能を高めやすい構造 | 工場、放送設備、重要通信回線 |
| ペアごとのシールド | 各ペア間の干渉も抑えやすい構造 | 高性能なカテゴリケーブル |
ドレインワイヤーの役割
箔シールド付きケーブルには、ドレインワイヤーと呼ばれる裸線やめっき線が入っていることがあります。
これは金属箔と接触し、シールドを接地するための導通経路として使われます。
見た目は細い補助線でも、施工品質を左右する重要な部材です。
ドレインワイヤーを信号線と誤って接続すると、通信不良や故障の原因になるため注意が必要です。
シールド付きLANケーブルの種類
続いてはシールド付きLANケーブルの種類を確認していきます。
UTPとSTPの違い
UTPはシールドを持たないツイストペアケーブルで、一般的な家庭やオフィスのLAN配線で多く使われます。
STPはシールド付きツイストペアケーブルを指し、電磁ノイズへの耐性を高めたい場所で選ばれます。
ただし、STPは価格や施工の手間が増える場合もあります。
ノイズ源が少ない環境ではUTPでも十分なことがあり、必ずしもSTPが最適とは限りません。
表記から分かるシールド範囲
ケーブルの表記には、全体シールドとペアシールドの組み合わせが示されることがあります。
代表的な表記を理解しておくと、必要なノイズ対策のレベルを選びやすくなります。
| 表記例 | 構造の概要 | 特徴 |
|---|---|---|
| U UTP | 全体とペアの両方にシールドなし | 軽量で施工しやすい構造 |
| F UTP | ケーブル全体に箔シールド | 外部ノイズへの基本的な対策 |
| S FTP | 全体に編組、各ペアに箔シールド | 高い遮へい性能を狙いやすい構造 |
| F FTP | 全体と各ペアに箔シールド | ペア間の干渉にも配慮した構造 |
カテゴリ規格と選定の考え方
カテゴリは伝送帯域や性能を示す目安で、カテゴリ六、カテゴリ六A、カテゴリ七などが知られています。
高速通信を求める場合でも、必要な速度、将来の増設、配線距離、施工条件を見ながら選ぶことが重要です。
選定時は通信速度だけでなく、周囲にインバーター、溶接機、電源盤、大型空調設備があるかを確認します。
ノイズが多い場所では、カテゴリ性能とシールド構造をセットで検討すると安心でしょう。
接地と施工品質の注意点
続いては接地と施工品質の注意点を確認していきます。
シールド接地の重要性
シールドは適切に接地されてこそ、本来の性能を発揮しやすくなります。
接地されていないシールドは、状況によってはノイズを受けやすい状態になることもあります。
シールド付きケーブルを導入する際は、ケーブルだけでなく、対応するシールド付きプラグ、ジャック、パッチパネル、ラックまで確認する必要があります。
片側接地か両側接地かは、設備の方式やノイズの性質によって判断が分かれます。
自己判断で処理せず、建物の接地設計や機器メーカーの施工要領に従うことが安全です。
電源線との離隔と配線経路
通信ケーブルを電源線と長距離にわたって並行させると、誘導ノイズの影響を受けやすくなります。
できるだけ距離を取り、やむを得ず交差する場合は直角に近い角度で交差させる考え方が基本です。
金属管、ケーブルラック、床下配線、天井内配線では、施工後に変更しにくいため、事前計画が特に重要になります。
シールド付きケーブルでも、ノイズ源に密着させて配線すれば性能を十分に引き出せません。
曲げ半径と端末処理
ケーブルを強く折り曲げたり、撚りをほどき過ぎたりすると、伝送性能が悪化するおそれがあります。
コネクター成端では、ペアの撚り戻しを必要最小限にし、メーカーが定める施工方法を守ることが大切です。
施工後は導通試験だけでなく、可能であれば認証試験器による測定を行います。
断線がないことと、規格性能を満たすことは別の確認項目です。
ノイズ環境に応じたケーブル選定
続いてはノイズ環境に応じたケーブル選定を確認していきます。
一般オフィスに適した判断
一般的なオフィスでは、電源設備との距離を確保できていれば、UTPケーブルで安定して運用できるケースが多くあります。
必要以上に高性能なシールドケーブルを採用すると、部材費や施工管理の負担が増えることもあります。
配線本数、通信速度、将来のレイアウト変更を踏まえて、過不足のない仕様を選びましょう。
工場と制御盤周辺の対策
工場では、モーター駆動装置、インバーター、サーボアンプ、溶接設備などがノイズ源になりやすい傾向があります。
制御信号、産業用イーサネット、監視カメラ回線などでは、シールド付きケーブルを検討する価値が高まります。
ノイズ源の近くほど、ケーブル種別だけでなく金属配管や配線ルートを含めた対策が重要です。
通信不良が断続的に起こる現場では、機器故障だけを疑わないことが大切です。
設備の稼働時だけ不具合が出るなら、電磁ノイズや接地状態を確認する手がかりになります。
屋外と長距離配線の確認事項
屋外配線では、紫外線、雨水、温度差、雷サージなど、屋内とは異なるリスクがあります。
シールド性能だけでなく、耐候性、難燃性、防水性、接地保護、サージ対策も検討対象です。
長距離配線では光ファイバーを選ぶことで、電磁ノイズの影響を受けにくくできる場合もあります。
銅線LANと光ファイバーのどちらが適するかは、距離とノイズ環境を合わせて判断する視点が必要です。
ツイストペアケーブルのシールド対策まとめ
ツイストペアケーブルのシールドは、外部からの電磁ノイズを抑え、ケーブルから漏れるノイズも低減しやすくする重要な構造です。
ツイスト構造による平衡伝送とシールドによる遮へいは、それぞれ異なる役割を持ちながら通信品質を支えます。
ただし、シールド付きケーブルを選ぶだけでは十分ではありません。
接地、対応部材、電源線との離隔、端末処理、施工試験まで整えることが、安定通信への近道でしょう。
設置場所のノイズ環境を確認し、必要な性能に合うケーブルと施工方法を選ぶことが最も大切です。
