三相三線式とは？意味や仕組みをわかりやすく解説！（電圧：200V：単相三線式との違いなど）

三相三線式は、工場や店舗、集合住宅の共用設備などで広く使われる電気の供給方式です。

200Vという電圧を目にする機会は多いものの、単相三線式との違いや、三本の電線でどのように電力を送っているのかまでは分かりにくいかもしれません。

電気設備を安全に扱うには、電圧だけでなく、相数、線数、負荷の種類を合わせて理解することが大切です。

この記事では、三相三線式の意味、仕組み、200Vとの関係、単相三線式との違い、利用時の注意点までをわかりやすく整理します。

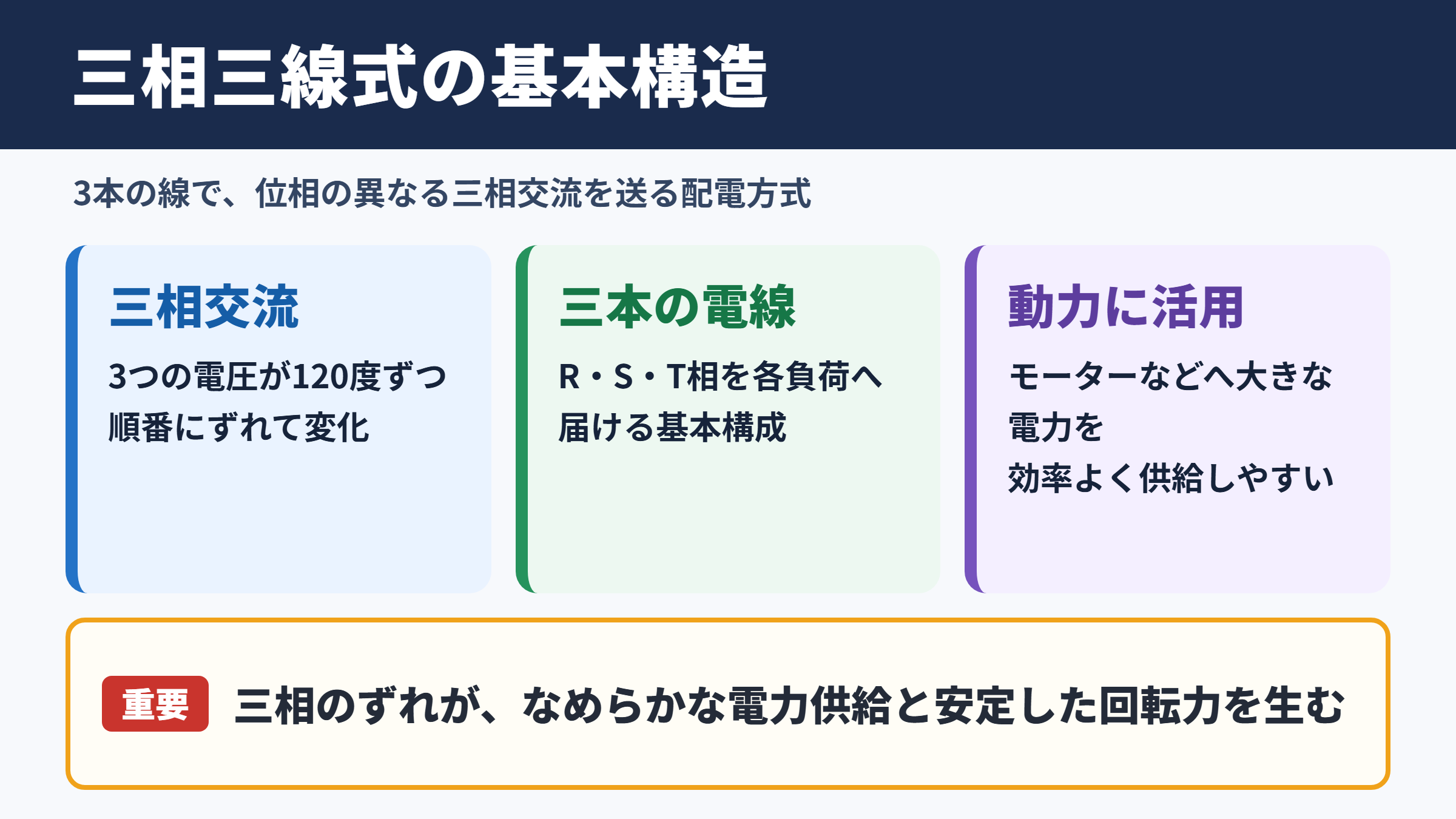

三相三線式の意味と基本構造

それではまず、三相三線式の意味と基本的な仕組みについて解説していきます。

三つの交流電圧を用いる配電方式

三相三線式とは、位相がそれぞれ120度ずつずれた三つの交流電圧を用いて電力を供給する方式です。

一般的には三本の電線を使い、三相交流の各相を負荷へ届けます。

ここでいう三相は、電圧の波が同時に最大になるのではなく、順番にずれて変化している状態を示します。

一相目、二相目、三相目の電圧波形が均等にずれるため、全体として電力をなめらかに連続供給しやすい点が特徴です。

モーターのように回転する機器では、この性質が特に役立ちます。

三相交流を利用すると、回転磁界を作りやすく、安定した回転力を得やすくなります。

三線という言葉が示す電線の数

三相三線式の三線は、配電に用いる線が基本的に三本であることを意味します。

R相、S相、T相と呼ばれることもあり、設備図面ではRST、またはU、V、Wと表記される場合もあります。

この三本の線のうち、任意の二本を選んで電圧を測ると、線間電圧が得られます。

日本の低圧動力設備では、線間電圧200Vの三相三線式が代表的です。

中性線を通常の負荷用電線として使わないため、単相三線式に見られる中性線とは構成が異なります。

なお、接地線は保護目的の線であり、三相三線式における三線とは別に考えます。

項目	三相三線式での内容
相数	三相
線数	三本
代表的な線間電圧	200V
主な用途	動力設備、業務用機器、大型空調設備
電力の特徴	大きな電力を効率よく扱いやすい

三相交流が活用される理由

三相交流は、同じ規模の電力を扱う場合に、単相交流よりも効率面で有利になりやすい方式です。

特に三相モーターでは、電源を入れるだけで回転磁界を利用した運転がしやすく、始動用の工夫を抑えられる機種もあります。

また、三つの相に負荷をバランスよく分けられれば、電流の偏りを抑えながら設備を運用できます。

電気工事や設備設計では、必要な出力、運転時間、始動電流、配線距離を確認し、適切な電線サイズや遮断器を選定します。

三相三線式は単に電圧が高い仕組みではなく、動力を安定して取り出すための配電方式として理解すると分かりやすいでしょう。

200V電圧と線間電圧の関係

続いては、三相三線式でよく見かける200Vの意味を確認していきます。

線と線の間で測る200V

三相三線式でいう200Vは、多くの場合、一本の線ともう一本の線の間で測定する線間電圧です。

たとえばR相とS相、S相とT相、T相とR相の間を測ると、通常はいずれもほぼ同じ電圧になります。

ただし、実際の測定値は電力会社からの供給条件、負荷の大きさ、配線の長さ、測定位置などで変動します。

そのため、テスターで200Vぴったりと表示されないからといって、すぐに異常とは限りません。

重要なのは、許容範囲から大きく外れていないか、三相間に大きな電圧差がないかを確認することです。

相電圧と線間電圧の考え方

三相交流では、相電圧と線間電圧という二つの考え方があります。

相電圧は一相と中性点の間に生じる電圧を指し、線間電圧は二本の相線の間に生じる電圧です。

三相三線式では中性線を通常利用しないため、現場では線間電圧を確認する場面が中心になります。

Y結線の理論上では、線間電圧は相電圧の約1.73倍となります。

この関係は、モーターの結線や変圧器の二次側電圧を理解する際にも役立ちます。

ただし、実機の結線方式や銘板表示は機器ごとに異なるため、数値だけで判断せず、必ず仕様書と結線図を確認してください。

200V機器を使う際の確認項目

三相200V用の機器には、三相200Vの電源を接続する必要があります。

単相200Vと三相200Vは電圧表示が同じでも、電源の性質や接続方法が異なります。

そのため、単相200Vのコンセントや回路へ三相モーターをそのまま接続することはできません。

機器の銘板には、定格電圧、相数、周波数、定格電流、消費電力または出力が記載されています。

電圧だけでなく相数の一致を確認することが、安全な使用の基本です。

50Hzと60Hzの違いによって回転数や性能が変わる機器もあるため、周波数も見落とせません。

単相三線式との違い

続いては、家庭でよく使われる単相三線式との違いを確認していきます。

用途と供給する電力の違い

単相三線式は、主に一般住宅や小規模な建物で用いられる配電方式です。

二本の電圧線と一本の中性線によって構成され、100Vと200Vの両方を利用しやすい仕組みになっています。

照明、テレビ、冷蔵庫、電子レンジなど、多くの家庭用機器は単相100Vで使用します。

一方で、エアコン、IHクッキングヒーター、エコキュートなどには、単相200Vを用いる機器があります。

三相三線式は家庭用の細かな負荷よりも、大きな動力を必要とする設備に向いています。

利用目的が異なることが、両者の最も大きな違いです。

比較項目	三相三線式	単相三線式
主な利用場所	工場、店舗、事務所、共用設備	一般住宅、小規模建物
電線の構成	三相の相線三本	電圧線二本と中性線一本
代表的な用途	モーター、ポンプ、業務用空調	照明、コンセント、家庭用200V機器
扱いやすい負荷	動力負荷	電灯、家庭用電気機器
200Vの意味	主に線間電圧	二本の電圧線間の電圧

中性線の有無と役割の違い

単相三線式には中性線があり、片側の電圧線と中性線の間で100Vを取り出せます。

二本の電圧線の間では200Vを取り出せるため、一つの引込方式で複数の電圧に対応しやすい点がメリットです。

三相三線式では、通常、三本すべてが相線として使われます。

そのため、三相三線式の各線と接地線の間を測って、家庭用100Vと同じ感覚で利用することは適切ではありません。

中性線の役割、接地線の役割、相線の役割を混同すると、感電や機器故障につながるおそれがあります。

契約と設備工事における違い

住宅で三相電源が必要になるケースは限られますが、事業所や工場では動力契約として三相電源を引き込むことがあります。

業務用冷凍機、コンプレッサー、給排水ポンプ、旋盤、フライス盤などは、三相電源を必要とする代表例です。

電力契約や受電設備の変更には、電力会社との協議や電気工事が必要になる場合があります。

既存の建物に三相200Vを増設したいときは、分電盤の容量、幹線、漏電遮断器、接地、配線ルートまで確認することが欠かせません。

コンセント形状だけで電源方式を判断しないことも重要です。

三相交流の結線方式と負荷特性

続いては、三相交流で使われる結線方式と負荷の特徴を確認していきます。

スター結線とデルタ結線

三相機器や変圧器では、スター結線とデルタ結線が代表的な接続方法です。

スター結線は三つの巻線の一端を一点にまとめる方式で、Yの形に見えることからY結線とも呼ばれます。

デルタ結線は三つの巻線を輪のようにつなぐ方式で、三角形を表す記号に由来します。

どちらを用いるかは、機器の設計、必要な電圧、始動方法、変圧器の仕様などによって決まります。

現場で結線を変更する場合は、モーター端子箱の結線図とメーカー指定を必ず確認しましょう。

平衡負荷と不平衡負荷

三相三線式では、三相に接続される負荷の大きさが均等に近い状態を平衡負荷と呼びます。

各相の電流が大きく偏らなければ、配線や遮断器にかかる負担を抑えやすくなります。

反対に、一相へ負荷が集中すると不平衡となり、特定の線だけ電流が大きくなることがあります。

複数の単相負荷を三相電源から取る設備では、相ごとの電流を確認しながら回路を分けることが大切です。

相電流のバランスは、電気設備の安定運用に関わる重要な確認項目です。

モーター運転に適した性質

三相モーターは、三相交流によって生まれる回転磁界を利用して回転します。

単相モーターに比べて、比較的大きな出力を得やすく、運転時の回転が安定しやすい点が魅力です。

工場の搬送装置や送風機、ポンプなどで三相モーターが多く採用される理由は、こうした特性にあります。

また、相順を入れ替えると回転方向が変わる機器があります。

モーター交換後や新設工事後には、機械を傷めないよう、無負荷または安全な状態で回転方向を確認する作業が必要になるでしょう。

三相三線式設備の安全確認

続いては、三相三線式を安全に使用するための確認ポイントを見ていきます。

感電と短絡を防ぐ基本対策

三相200Vは、一般的な100V回路よりも感電時の危険性が高く、取り扱いには十分な注意が必要です。

活線状態での配線作業や端子の締め直しは、感電、短絡、アークの発生につながるおそれがあります。

点検前には、原則として電源を遮断し、誤って再投入されないよう措置を行います。

検電器やテスターを使う場合も、測定器の定格、測定レンジ、リード線の状態を確認してください。

電源を切ったつもりで作業を始めないことが、安全管理の出発点です。

ブレーカーと漏電遮断器の役割

三相三線式の回路には、過電流や短絡から配線を守るための配線用遮断器が設置されます。

モーター回路では、始動時に大きな電流が流れることがあるため、機器の特性に合った保護機器の選定が必要です。

漏電遮断器は、漏電による感電や火災のリスクを抑える役割を持ちます。

ただし、漏電遮断器が頻繁に動作する場合、単純に容量を大きくするのではなく、漏電、絶縁劣化、配線不良、機器故障の有無を調査することが重要です。

保護機器は設備を守る最後の砦ではありますが、日常点検の代わりにはなりません。

接地と定期点検の重要性

金属製の外箱を持つ三相機器では、適切な接地が感電防止に役立ちます。

接地線が外れていたり、端子が腐食していたりすると、異常時に保護機能が十分に働かないおそれがあります。

定期点検では、端子ねじの緩み、焦げ跡、異音、振動、絶縁抵抗、電流値の偏りなどを確認します。

モーターやポンプは長時間運転されることも多いため、小さな異常を早めに発見する姿勢が欠かせません。

電圧測定だけでなく電流測定も行うと、負荷の偏りや機器の異常に気付きやすくなります。

三相三線式の利用場面と選び方

続いては、三相三線式が活用される場面と導入時の考え方を確認していきます。

店舗と事業所での利用例

飲食店では、業務用冷蔵庫、冷凍庫、空調設備、換気設備、食器洗浄機などに三相電源が使われることがあります。

美容室やクリーニング店、整備工場では、コンプレッサーや大型の送風設備が三相機器となる場合もあります。

事務所ビルでは、空調の室外機、給水ポンプ、排水ポンプ、エレベーター関連設備などが代表例です。

導入を考える際は、消費電力だけでなく、同時に動く機器の数、将来的な増設、契約容量も考慮するとよいでしょう。

工場と作業場での利用例

工場や作業場では、三相三線式が動力設備の標準的な選択肢になることが少なくありません。

コンプレッサー、旋盤、ボール盤、溶接機、集じん機、コンベア、ポンプなど、多様な機械が三相電源で稼働します。

負荷の大きい設備を長時間使用する場合、単相方式だけでは配線や契約面で対応しにくいことがあります。

三相三線式を用いることで、必要な出力を確保しながら、設備を効率よく運用しやすくなります。

ただし、電源容量に余裕がない状態で機器を追加すると、主幹ブレーカーの動作や電圧降下につながる可能性があります。

導入前に確認したい設備条件

三相200V機器を新しく導入する前には、まず機器銘板を確認します。

相数、定格電圧、周波数、定格電流、始動方式、必要な接地条件を読み取りましょう。

次に、建物に三相電源が引き込まれているか、分電盤に空きがあるか、幹線容量が足りるかを確認します。

配線距離が長い場合は、電圧降下を見込んだ電線サイズの検討も必要です。

設備の選定では、本体価格だけでなく電気工事費と保守性も含めて判断すると、導入後の負担を抑えやすくなります。

三相三線式のまとめ

三相三線式は、位相が120度ずつずれた三相交流を三本の電線で供給する方式です。

日本では線間電圧200Vの設備が多く、モーター、ポンプ、業務用空調、工作機械などの動力用途で活用されています。

単相三線式とは、電線の役割、取り出せる電力、主な利用場所が異なります。

同じ200Vという表示でも、単相200Vと三相200Vは別の電源方式であるため、機器の相数と定格を必ず確認してください。

また、三相設備では相順、負荷バランス、ブレーカー、漏電遮断器、接地、端子の状態まで確認することが重要です。

三相三線式の仕組みを押さえておけば、設備の選定や点検時に必要な判断がしやすくなるでしょう。
