三相三線式回路とは?結線方法や仕組みも解説!(Y結線・Δ結線 相順 計算方法など)
三相交流は、工場の大型設備、業務用空調、ポンプ、工作機械などで広く使われている電気方式です。
なかでも三相三線式回路は、電力を効率よく送ったり、三相モーターを安定して動かしたりするための基本となります。
配線図を見ると難しく感じやすいものの、電圧の種類、結線方法、相順の意味を順番に押さえれば、回路の見方はぐっと整理できます。
この記事では、三相三線式の仕組みとY結線・Δ結線の違い、電力計算の考え方、施工時に注意したい点までわかりやすく紹介します。

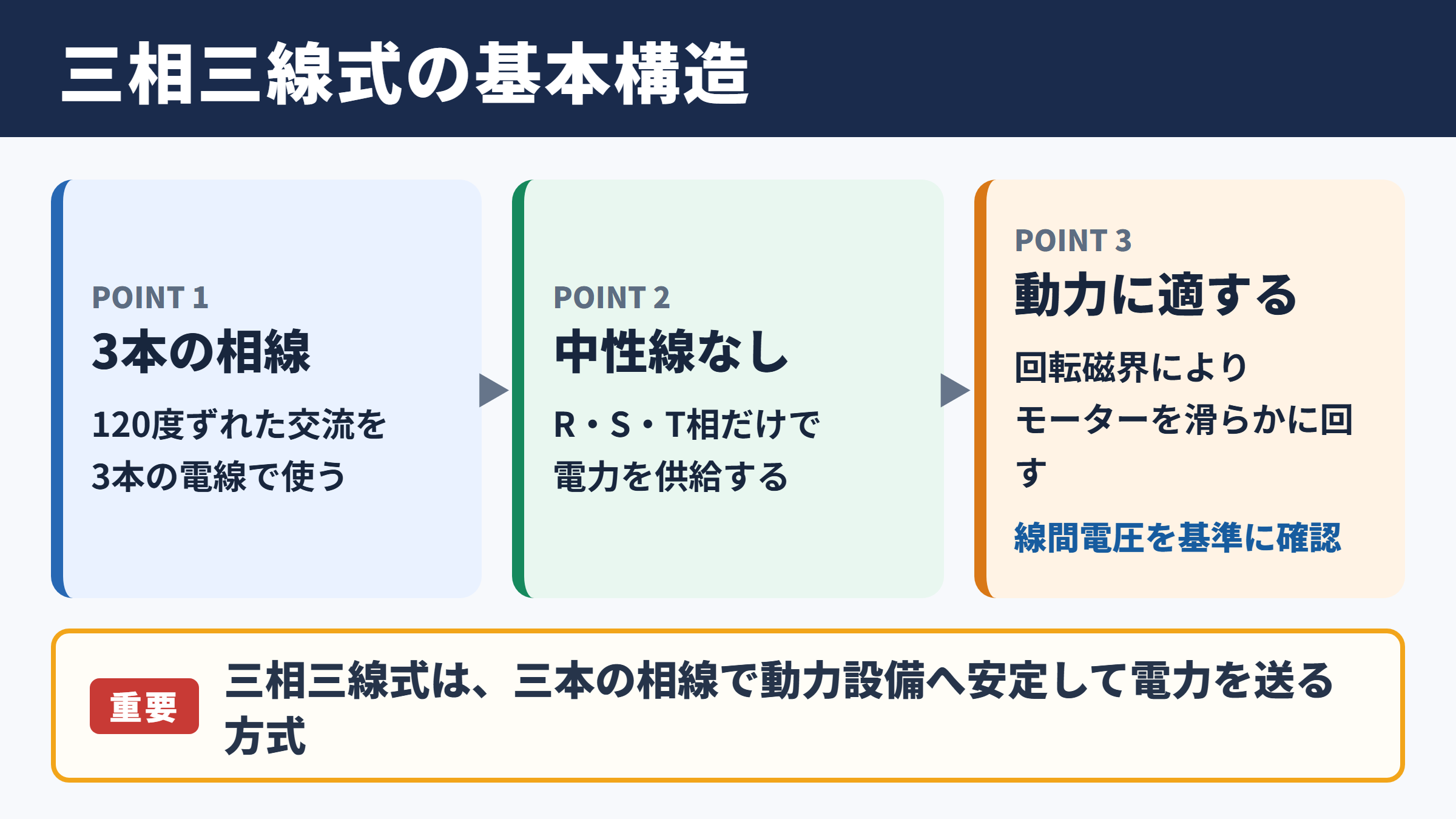

三相三線式回路の基本構造

それではまず三相三線式回路の基本構造について解説していきます。
三相交流と三本の電線
三相三線式回路とは、位相がそれぞれ120度ずつずれた三つの交流電圧を、三本の電線で利用する配電方式です。
電線は一般にR相、S相、T相、またはU相、V相、W相と呼ばれ、各相の電圧が時間差を持って変化します。
単相交流では電圧が大きくなったり小さくなったりする波を一系統で扱いますが、三相交流では三つの波が順番に働くため、電力の変動を小さくしやすい特徴があります。
特に三相モーターでは、三つの相がつくる回転磁界によって回転子を滑らかに回せます。
三相三線式は中性線を基本的に使わず、三本の相線だけで電力を供給する方式です。
三相三線式回路は、動力用の三相負荷を扱う場面に適しています。
照明やコンセントのように単相負荷を多く接続する用途では、中性線を持つ三相四線式が選ばれることもあります。
線間電圧と相電圧の違い
三相回路を理解するうえで重要なのが、線間電圧と相電圧の区別です。
線間電圧は二本の電線の間で測る電圧であり、三相三線式ではこの値を基準に機器の定格を確認することが多いでしょう。
相電圧は、Y結線における各相の負荷に加わる電圧を指します。
たとえば線間電圧が200VのY結線では、各相に加わる相電圧は約115Vになります。
Y結線における電圧の関係
線間電圧 = 相電圧 × √3
相電圧 = 線間電圧 ÷ √3
一方、Δ結線では各相の負荷が二本の線間に直接つながるため、相電圧と線間電圧は同じ値になります。
三相三線式が使われる設備
三相三線式は、一定以上の電力を必要とする動力設備でよく採用されます。
代表例には、コンプレッサー、送風機、冷凍機、揚水ポンプ、エレベーター、旋盤、溶接機などがあります。
これらの機器は単相電源でも動かせる場合がありますが、出力が大きくなるほど三相電源の利点が大きくなります。
同じ電力を送る場合、三相方式は導体を有効に使いやすく、モーターの始動特性や運転の安定性にも優れます。
| 項目 | 三相三線式 | 単相二線式 |
|---|---|---|
| 主な用途 | 動力設備や大型機器 | 一般照明や家庭用機器 |
| 電線数 | 三本 | 二本 |
| 電力の変動 | 小さくなりやすい | 負荷条件で変動しやすい |
| モーター運転 | 回転磁界を利用できる | 始動補助が必要な場合がある |
Y結線とΔ結線の接続方式
続いてはY結線とΔ結線の接続方式を確認していきます。
Y結線の形と電圧関係
Y結線は、三つの負荷または巻線の一方の端を一点にまとめ、全体がアルファベットのYのように見える接続方法です。
まとめた点は中性点と呼ばれます。
三相三線式では中性点を外部へ取り出さない構成が基本ですが、回路の内部ではY結線として成立している場合があります。
Y結線の特徴は、一つの相にかかる電圧が線間電圧より低くなる点です。
この性質を利用すると、高い線間電圧の電源でも、各巻線にかかる電圧を抑えられます。
たとえば三相200VをY結線の負荷へ接続すると、各相の負荷に加わる電圧は約115Vです。
電動機の始動時に電流を抑えるスターデルタ始動では、このY結線の性質が活用されます。
Δ結線の形と電流関係
Δ結線は、三つの負荷または巻線を端から端へ順番につなぎ、三角形の閉回路をつくる接続方法です。
デルタ結線とも呼ばれます。
各相の負荷は二本の電線の間に接続されるため、相電圧は線間電圧と同じ値になります。
そのため、同じ線間電圧を使う場合でも、Y結線とΔ結線では各巻線に加わる電圧が異なります。
Δ結線では線電流が相電流の√3倍になることも、計算上の大切なポイントです。
Δ結線における電流の関係
線電流 = 相電流 × √3
相電流 = 線電流 ÷ √3
モーター銘板や端子台の表示を確認せずに結線方法を決めると、巻線に過大な電圧がかかるおそれがあります。
機器の定格電圧と端子接続図を必ず照合することが重要です。
結線方式の選び方
Y結線とΔ結線のどちらを使うかは、電源電圧、機器の巻線定格、始動方法、必要な出力によって決まります。
たとえば200V級の三相モーターでも、端子の接続指定は機種ごとに異なります。
低圧モーターでは、始動時だけY結線にして電流を抑え、回転が安定してからΔ結線へ切り替える方式があります。
これがスターデルタ始動です。
始動電流を下げられる一方で、始動トルクも小さくなるため、重い負荷を立ち上げる設備には向かない場合があります。
| 比較項目 | Y結線 | Δ結線 |
|---|---|---|
| 見た目 | 一点に集まる形 | 三角形の閉回路 |
| 相電圧 | 線間電圧の約0.577倍 | 線間電圧と同じ |
| 線電流 | 相電流と同じ | 相電流の約1.732倍 |
| 主な利用例 | 高圧側や始動時の接続 | 通常運転や巻線の直接接続 |
相順と回転方向の確認方法
続いては相順と回転方向の確認方法を確認していきます。
相順が示す電圧の並び
相順とは、三相交流の電圧が時間的に現れる順番のことです。
R相、S相、T相の順で電圧が変化する状態を正相と呼び、R相、T相、S相の順になる状態は逆相と呼ばれます。
三相の各電圧は同じ周波数で変化していますが、120度ずつずれています。
この並び順が変わると、三相モーターがつくる回転磁界の向きも反対になります。
相順は電圧の大きさではなく、各相が現れる順序を表すものです。
二線の入れ替えによる正逆転
三相モーターの回転方向を反転させたい場合は、三本の相線のうち任意の二本を入れ替えます。
たとえばR相とS相を入れ替えると、相順が反転し、モーターの回転方向も変わります。
三本すべてを入れ替えても相順は変わらないため、回転方向を変える目的にはなりません。
正転と逆転を頻繁に行う機械では、電磁接触器を組み合わせた正逆転回路が使われます。
モーターの回転方向を変える作業は、必ず電源を遮断し、無電圧を確認してから行います。
回転部への接触、機械の逆作動、結線ミスによる短絡を防ぐため、電気工事の有資格者が安全手順に沿って対応することが大切です。
相順計と試運転による確認
相順を確実に確認するには、相順計を使用します。
相順計を三本の相線に接続すると、正相か逆相かを表示またはランプで判定できます。
新設設備や受電設備の切替時には、相順確認が欠かせません。
モーター単体で確認する場合は、機械への影響がない状態で短時間だけ試運転し、回転方向を確認する方法もあります。
ただし、ポンプや搬送機のように逆回転で破損や異常が起こる設備では、安易な試運転は避けるべきでしょう。
相順の記録を図面や端子表示へ残しておくと、将来の点検や部品交換でも作業のばらつきを抑えられます。
三相電力の計算方法
続いては三相電力の計算方法を確認していきます。
有効電力の基本式
平衡した三相三線式回路の有効電力は、線間電圧、線電流、力率を使って求められます。
有効電力とは、モーターの回転やヒーターの発熱など、実際の仕事に使われる電力です。
三相交流の有効電力の計算式
有効電力 = √3 × 線間電圧 × 線電流 × 力率
単位はWで表し、大きな値はkWに換算します。
たとえば線間電圧が200V、線電流が10A、力率が0.8の場合、有効電力は約2.77kWとなります。
この計算では、電圧と電流の単純な積ではなく、√3と力率を含めることが重要です。
三相回路の電力計算では線間電圧と線電流を使う式が現場で特に便利です。
皮相電力と無効電力
交流回路では、有効電力のほかに皮相電力と無効電力も確認します。
皮相電力は電圧と電流の掛け算による見かけ上の電力で、単位はVAです。
三相回路では、皮相電力を√3×線間電圧×線電流で求めます。
無効電力は、コイルやコンデンサによって電源と負荷の間を往復する電力成分であり、単位はvarです。
モーターのような誘導性負荷が多い設備では力率が低下し、同じ有効電力を得るためにより大きな電流が必要になります。
| 種類 | 意味 | 主な単位 | 計算の考え方 |
|---|---|---|---|
| 有効電力 | 実際の仕事に使われる電力 | W または kW | 皮相電力 × 力率 |
| 皮相電力 | 電圧と電流から見た電力 | VA または kVA | √3 × 線間電圧 × 線電流 |
| 無効電力 | 磁界や電界の維持に関係する成分 | var または kvar | 皮相電力と有効電力の差に関係 |
電流値から容量を見積もる考え方
設備容量を見積もるときは、モーターの定格出力だけでなく、力率、効率、始動電流、同時使用率も考慮します。
たとえばモーターの出力が同じでも、効率や力率が異なれば入力電流は変わります。
また、始動時には定格電流の数倍の電流が流れることがあり、遮断器、電磁接触器、配線用遮断器、電線サイズの選定へ影響します。
容量に余裕がないと、始動時の電圧降下や不要な遮断につながることがあります。
計算結果は目安として扱い、最終的には機器仕様書と設計基準で確認する姿勢が欠かせません。
配線と保護装置の注意点
続いては配線と保護装置の注意点を確認していきます。
電線の色分けと端子管理
三相三線式の施工では、各相を識別できるように電線の色や端子記号を統一します。
一般的には赤、白、黒などの配色が使われることがありますが、実際の識別方法は設備の設計図、内線規程、現場ルールに従う必要があります。
重要なのは、どの色がどの相を示すかを盤内、端子台、ケーブル両端で一貫させることです。
端子番号と相名称が不明確だと、保守時の誤結線や相順間違いが起こりやすくなります。
ケーブルの端末処理では、圧着端子のサイズ、圧着工具、締付トルクにも注意が必要です。
締付不足は発熱の原因となり、締めすぎは端子や導体を傷める可能性があります。
遮断器と過負荷保護
三相モーター回路では、短絡事故から配線を守る遮断器と、過負荷からモーターを守る保護装置を役割に応じて設けます。
配線用遮断器は大きな短絡電流を遮断するための装置です。
一方で、サーマルリレーや電子式過負荷継電器は、モーターが長時間にわたって過大な電流を流す状態を検出します。
短絡保護と過負荷保護は目的が異なるため、どちらか一方だけでは十分とはいえません。
保護装置の定格は、単にモーター定格電流へ合わせればよいわけではありません。
始動方式、始動時間、周囲温度、電線の許容電流、上位遮断器との協調を確認したうえで選定します。
欠相と電圧不平衡への対策
三相三線式では、一本の相線が断線する欠相に注意が必要です。
運転中に欠相が起こると、三相モーターは出力が低下し、残った相に過大な電流が流って巻線焼損につながることがあります。
電圧不平衡も同様に見過ごせません。
三相の電圧差が大きい状態では、モーター電流の不平衡がさらに大きくなり、温度上昇や振動の原因になります。
欠相保護リレーや相順欠相リレーを設置すると、異常時の停止や始動防止に役立ちます。
電圧測定は線間の三組すべてで行い、数値を比較することが点検の基本です。
三相三線式回路のまとめ
三相三線式回路は、位相が120度ずつ異なる三相交流を三本の相線で利用する、動力設備の基本的な配電方式です。
モーター、ポンプ、空調設備、工作機械などを効率よく動かすために欠かせない仕組みといえるでしょう。
Y結線では線間電圧と相電圧の間に√3の関係があり、Δ結線では線間電圧と相電圧が同じになります。
電流の関係も結線方式で変わるため、回路図や銘板を確認してから配線することが大切です。
また、相順はモーターの回転方向に直結します。
二相を入れ替えると回転方向が反転するため、据付時や電源切替時には相順計による確認が役立ちます。
三相電力は、√3、線間電圧、線電流、力率を使って計算します。
電力計算と保護装置の選定を切り離さずに考えることが、安全で安定した設備運用につながります。
結線作業や点検では、必ず電源遮断と無電圧確認を徹底し、必要な資格と手順に基づいて作業してください。
