柱上変圧器の結線図の見方は？種類や読み方も！（単相三線式：Y結線・Δ結線：記号など）

柱上変圧器の結線図は、電柱に設置された変圧器が高圧配電線から受けた電気を、家庭や事業所で使える低圧電力へ変換する流れを示す図面です。

単相三線式、Y結線、Δ結線、接地記号、開閉器などの要素が同じ図に並ぶため、初めて見ると複雑に感じるかもしれません。

しかし、電源側と負荷側の向き、相数、変圧器の巻線、接地の順番で確認すれば、図面の役割を整理できます。

この記事では、柱上変圧器の代表的な種類と結線図の読み方を、単相三線式や三相配電の考え方とともに分かりやすく解説します。

柱上変圧器の結線図の基本

それではまず、柱上変圧器の結線図を読むうえで押さえたい基本について解説していきます。

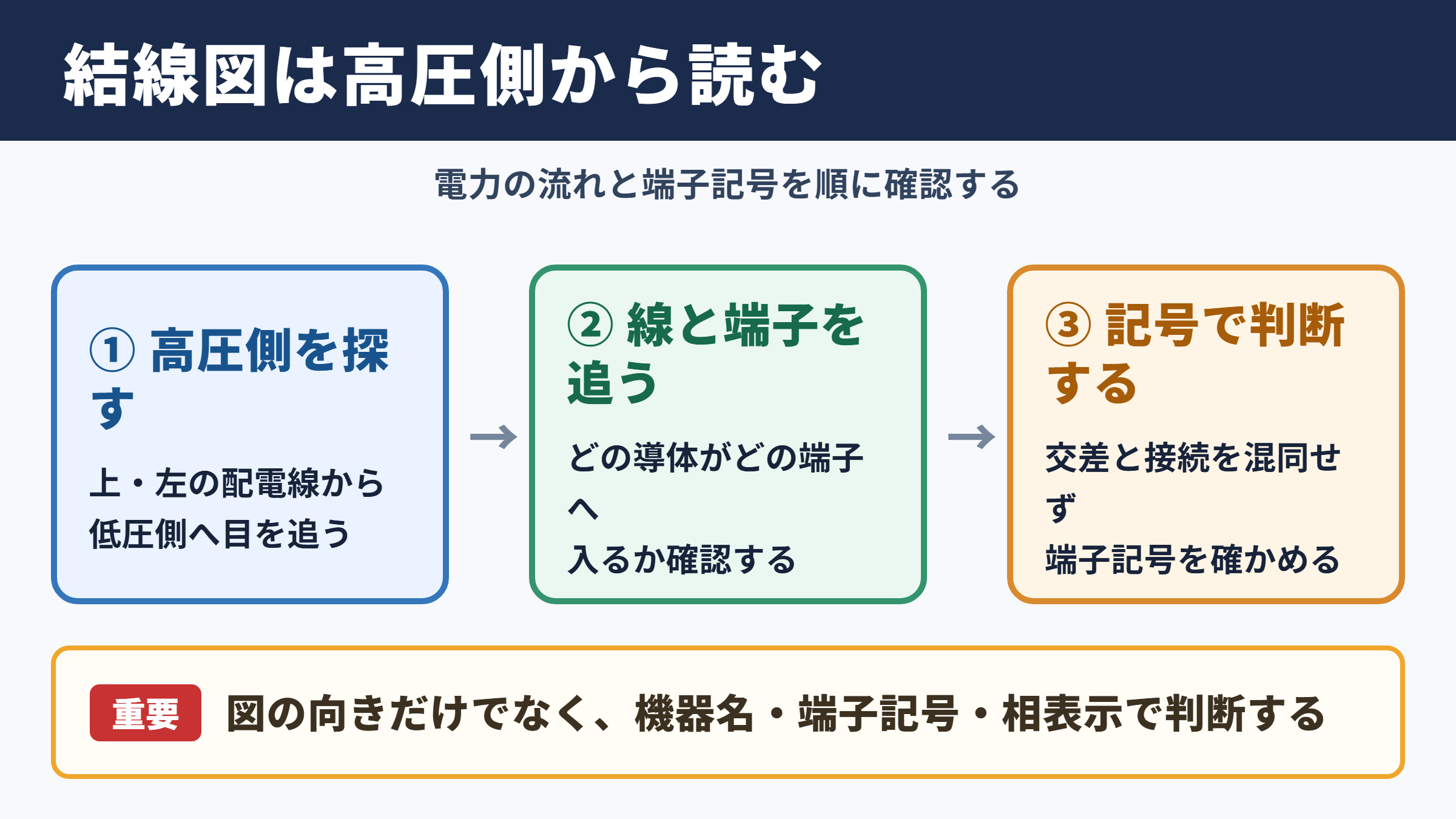

高圧側から低圧側へ追う視点

結線図を見るときは、最初に高圧側と低圧側の位置を確認します。

一般的には、図の上側または左側に高圧配電線が描かれ、変圧器を経て下側または右側の低圧線へつながります。

高圧配電線は配電用変電所から送られてくる電力の通り道であり、柱上変圧器はその電圧を利用しやすい水準まで下げる設備です。

変圧器記号の片側に高圧側の端子、反対側に低圧側の端子があり、その間に一次巻線と二次巻線の関係が表現されます。

結線図を読む際は、線を目で追いながら、どの導体がどの端子へ入るかを確認すると理解しやすくなります。

断路器やカットアウト、避雷器が変圧器の手前にある場合は、高圧側の保護や開閉に関係する機器と考えると整理できます。

単線結線図と実体配線図の違い

電気設備の図面には、単線結線図と実際の導体の接続状態を詳しく示す配線図があります。

単線結線図は、複数の相線や導体を一本の線で代表して描くため、電力の系統構成を把握する図として便利です。

一方で、端子番号、渡り線、接地線、圧着端子の位置まで確認したい場合には、より詳細な結線図や施工図を参照します。

柱上設備では、現場の機器配置と図面の向きが完全に一致しないこともあります。

そのため、図の上下だけで判断せず、機器名称、端子記号、相表示を組み合わせて確認する姿勢が大切です。

変圧器記号が示す巻線の関係

変圧器は、磁気を利用して電圧を変換する機器です。

結線図では二つの巻線を向かい合わせに描き、一次側と二次側が電気的には直接つながっていないことを表します。

ただし、単巻変圧器など一部の形式では構造が異なるため、同じ考え方をそのまま当てはめないよう注意が必要です。

巻線の端子には、一次側と二次側を区別する記号や端子番号が付くことがあります。

また、二次側の途中から取り出された端子は中性線に関係する場合があり、単相三線式を判断する大切な手掛かりになります。

図面上の電圧値、容量、相数も併せて確認すれば、どの用途を想定した変圧器かを読み取りやすくなるでしょう。

単相三線式の構成

続いては、住宅地や小規模店舗で多く見られる単相三線式の構成を確認していきます。

単相三線式の二次巻線

単相三線式は、二次巻線の中央付近から中性線を取り出し、両端の電線と合わせて三本の導体で供給する方式です。

二次側の両端を結ぶ電圧は200V、中性線と各端の間は100Vとなる構成が代表例です。

結線図では、二次巻線の中央に接続された線が描かれていれば、中性線を持つ単相三線式を示している可能性があります。

100V機器は片側の電圧線と中性線の間へ接続し、200V機器は二本の電圧線の間へ接続します。

この仕組みにより、一つの低圧系統で照明やコンセント用の100Vと、エアコンやIH機器などで用いる200Vの両方に対応できます。

中性線と接地の役割

中性線は、単相三線式で二つの100V回路の基準となる導体です。

負荷の使われ方が左右で完全に同じとは限らないため、中性線には不平衡分に関係する電流が流れる場合があります。

一方、接地線は感電防止や異常時の保護を目的として施設の接地極へ接続する導体です。

中性線と接地線は役割が異なるため、図面で似た位置にあっても同じものと扱ってはいけません。

変圧器二次側の中性点を接地する構成では、中性点から接地記号へ向かう線が描かれます。

ただし、接地方式や施工上の取り扱いは設備条件や関係する規程で異なるため、作業時は必ず該当する設計図書と保安上の手順に従う必要があります。

変圧器二台による供給方式

柱上変圧器では、単相変圧器を二台組み合わせて単相三線式を構成する例があります。

結線図上では、それぞれの変圧器二次側が直列につながり、その接続点から中性線が引き出される形で表現されます。

二台の容量や極性の組み合わせを誤ると、想定した電圧が得られないおそれがあります。

したがって、図面では変圧器ごとの容量だけでなく、端子の極性表示、接続点、中性線の取り出し位置を確認することが欠かせません。

単相三線式の図を見た際は、三本の低圧線だけを見るのではなく、中性点がどこで形成されているかまでさかのぼって確認しましょう。

Y結線とΔ結線の種類

続いては、三相系統で用いられるY結線とΔ結線の種類を確認していきます。

Y結線の形と中性点

Y結線は、三つの巻線の一端を一点に集め、全体がアルファベットのYのように見える結線方式です。

三本の相線がそれぞれ巻線の反対側から取り出され、中心の接続点は中性点として扱われることがあります。

中性点を利用できる構成では、相電圧と線間電圧を区別して考える必要があります。

結線図で中心に三本の巻線が集まる形を見つけたら、スター結線とも呼ばれるY結線を疑うとよいでしょう。

中性点の接地有無は、保護方式や地絡時の挙動に関係するため、接地記号まで確認することが重要です。

Δ結線の形と閉回路

Δ結線は、三つの巻線を輪のようにつなぎ、三角形を作る結線方式です。

名称に使われるΔはギリシャ文字のデルタであり、図面では巻線または接続線が三角形状に表されます。

Y結線と異なり、通常のΔ結線には中性点がありません。

このため、三相三線式として用いられる場面では、三本の相線間の線間電圧を中心に考えます。

結線図で三角形が描かれていても、機器内部の詳細を省略した表現である場合があります。

相順、端子表示、一次側と二次側の結線記号を合わせて読むことで、より正確に回路を把握できます。

結線方式ごとの読み取り比較

Y結線とΔ結線は、形だけ覚えるよりも、中性点の有無と線間電圧の考え方を意識すると理解が深まります。

柱上変圧器の設備では、需要家の負荷、供給方式、保護協調などに応じて結線が選ばれます。

結線方式	図面上の特徴	中性点	主な確認事項
Y結線	三つの巻線が一点へ集まる形	設けられる場合がある	中性点の接地と相電圧
Δ結線	三角形状の閉回路	通常はない	相順と線間電圧
単相三線式	二次巻線の中央から中性線を取り出す形	中性線として利用	100V回路と200V回路

図面にYやΔの記号がある場合は、単なる形状表示ではなく、電圧の取り方や接地の考え方にも関係する情報として扱いましょう。

記号と機器名称の読み方

続いては、柱上変圧器の結線図に登場しやすい記号と機器名称を確認していきます。

高圧側の保護機器

高圧側には、変圧器を事故や異常電圧から守るための機器が設けられます。

代表的な機器には、カットアウト、避雷器、開閉器、ヒューズなどがあります。

カットアウトはヒューズを内蔵する構成が多く、短絡などの異常時に回路を切り離す役割を担います。

避雷器は雷などによる過電圧を抑えるための機器であり、図面では接地側へ向かう線とともに示されることがあります。

高圧線から変圧器へ向かう途中に保護機器が並んでいれば、変圧器を守るための経路として読むことができます。

接地記号と接続点

接地記号は、導体が大地へ電気的につながることを表す重要な記号です。

変圧器の外箱、避雷器、二次側中性点など、接地対象は設備ごとに異なります。

同じ接地記号が描かれていても、保護接地なのか系統接地なのかによって目的が異なる場合があります。

また、線が交差している箇所に接続点を表す印がなければ、単に交差しているだけの可能性があります。

図面を読む際は、接地線と活線部分を混同せず、端子ごとに接続先を追うことが安全面でも重要です。

相表示と電圧表示

三相回路では、相を区別するための表示が使われます。

図面では相順を示す文字や、各相を識別する記号が端子の近くに記載されることがあります。

低圧側では100Vや200V、高圧側では配電線の電圧値などが示され、変圧比を確認する手掛かりになります。

容量はkVAで表されることが多く、変圧器が供給できる負荷の目安になります。

電圧、容量、相数、接地を一緒に確認すると、単独の記号だけを見るよりも系統全体の意味をつかみやすくなります。

結線図を読む手順

続いては、実際に柱上変圧器の結線図を読む手順を確認していきます。

電源と負荷の範囲確認

最初に、どこまでが電力会社側の設備で、どこからが需要家側の設備かを確認します。

受電点、引込線、サービスブレーカー、分電盤などの記載があれば、電力の供給範囲を把握しやすくなります。

柱上変圧器の図面では、変圧器だけを単独で見るのではなく、前後の開閉機器や低圧引出し線まで含めて確認することが大切です。

負荷側に単相三線式が示されているなら、100Vと200Vのどちらを利用する設備なのかも読み取れるでしょう。

端子と導体を順に確認

次に、変圧器の一次端子から二次端子まで、導体を一本ずつ追います。

途中に保護機器や分岐点があれば、その機器が直列に入るのか、接地側へ分岐するのかを見極めます。

特に二台の変圧器を用いる単相三線式では、二次側の接続点と中性線の位置が重要です。

導体を追っている途中で分からなくなったときは、図面全体を一度見るよりも、端子単位で戻る方法が有効です。

この作業を繰り返すことで、どの線が電圧線でどの線が中性線かを整理できます。

仕様書と現場表示の照合

結線図だけでは判断しにくい項目は、機器の銘板、仕様書、設計図書と照合します。

銘板には定格一次電圧、定格二次電圧、容量、周波数、結線に関する情報などが記載されています。

現場の柱上設備は高所にあり、充電部も存在するため、無資格者が近づいたり確認作業をしたりすることは危険です。

点検、改修、接続変更が必要な場合は、必要な資格を持つ電気工事士や電気主任技術者などの専門家へ相談してください。

図面と現場の相違を見つけた場合も、自己判断で変更せず、管理者への確認を優先しましょう。

確認時の注意点

続いては、柱上変圧器の結線図を確認する際の注意点を確認していきます。

極性と相順の取り扱い

変圧器の極性は、複数台を組み合わせる結線で特に重要になります。

極性を誤って接続すると、期待した電圧が得られなかったり、異常な状態につながったりするおそれがあります。

三相系統では相順も重要であり、回転機器の回転方向や設備の動作に影響する場合があります。

結線図に端子記号や相表示がある場合は、見た目の配置ではなく表示に基づいて確認することが必要です。

極性判定や相順確認には専門的な知識と測定手順が求められるため、実作業は有資格者が行う前提で考えましょう。

容量と負荷バランス

変圧器容量は、接続される負荷の合計だけでなく、使用時間帯や始動電流なども考慮して選定されます。

単相三線式では、二つの100V系統の負荷が大きく偏ると、中性線に関係する電流や電圧変動の問題が起こりやすくなります。

そのため、照明、コンセント、空調、調理機器などの負荷を適切に振り分ける視点が求められます。

図面上で回路が左右に分かれている場合は、それぞれがどの負荷群へ供給されるかを確認するとよいでしょう。

停電作業と安全確保

柱上変圧器の周辺には高圧電気が存在し、感電やアークによる重大な事故につながる危険があります。

結線図の読み方を理解することと、実際に設備へ触れてよいことは別の問題です。

停電作業では、開放箇所の確認、検電、短絡接地、作業責任者による管理など、定められた安全手順を守る必要があります。

電柱上の機器に異常、異音、焦げ臭さ、破損が見られる場合は、近寄らずに管理者や電力会社へ連絡することが適切です。

柱上変圧器の結線図のまとめ

柱上変圧器の結線図は、高圧配電線から低圧側へ電気が供給される経路を読み取るための重要な資料です。

まず高圧側、保護機器、変圧器、低圧側の順に追うと、回路の全体像を把握しやすくなります。

単相三線式では、二次巻線の中性点と100Vおよび200Vの関係がポイントです。

Y結線では中性点、Δ結線では三角形の閉回路に注目すると、結線方式の違いを整理できます。

さらに、接地記号、端子表示、相順、容量を確認すれば、図面から得られる情報が増えるでしょう。

ただし、柱上設備の確認や改修には危険が伴います。

図面の理解は安全な判断の第一歩ですが、実作業は必ず専門資格を持つ担当者へ任せることが大切です。
