住宅や店舗の電気設備を確認するとき、単相三線式と三相三線式という言葉を目にすることがあります。

どちらも三本の電線を使う方式ですが、取り出せる電圧、接続する機器、電気を送る目的は同じではありません。

配電盤の表示や契約内容を理解するには、線の本数だけでなく、電線それぞれの役割を押さえることが大切です。

この記事では、両方式の仕組みから配線数、電圧の取り出し方、主な用途、安全上の注意点まで順を追って紹介します。

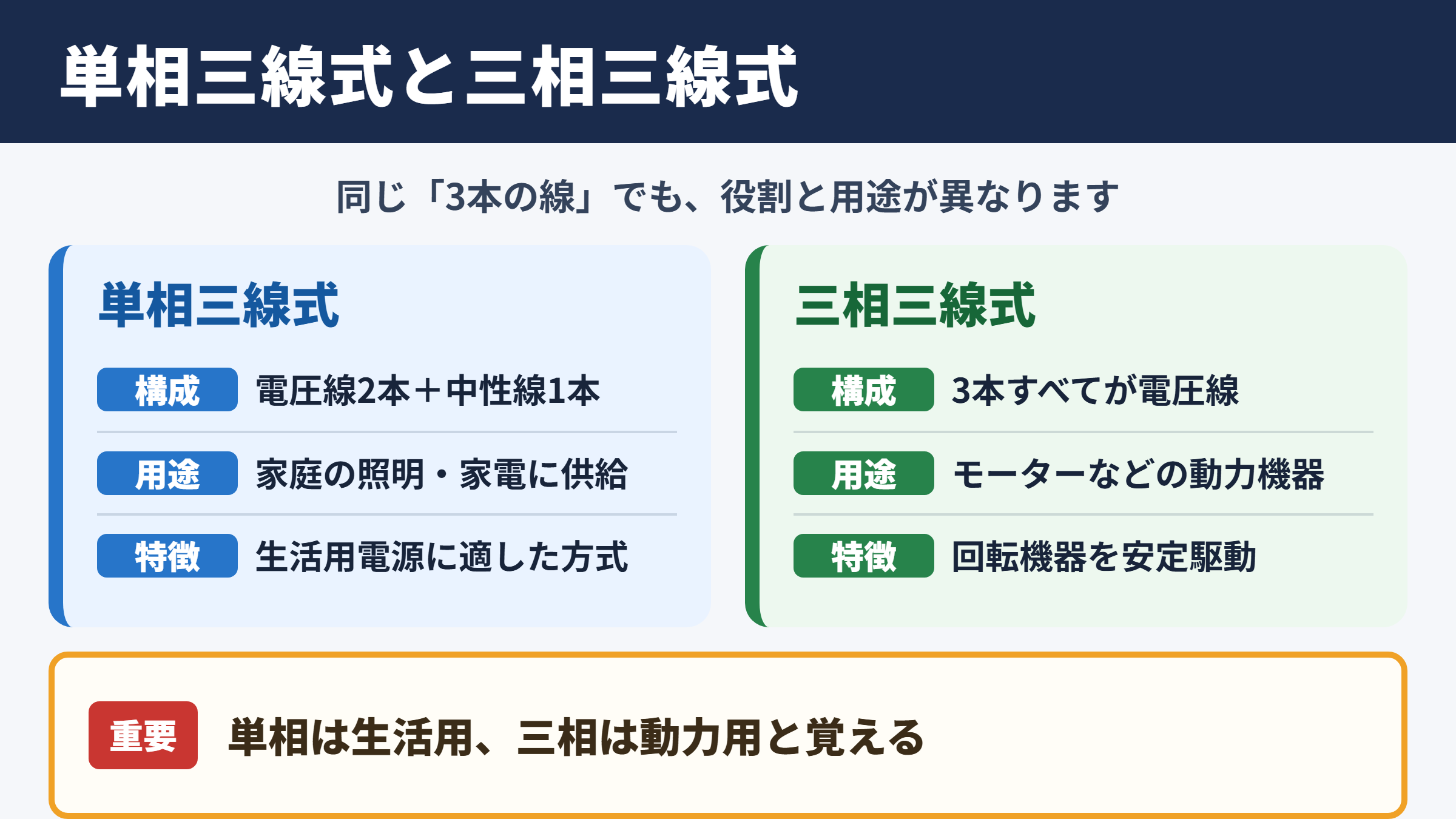

単相三線式と三相三線式の違い

それではまず、単相三線式と三相三線式の基本的な違いについて解説していきます。

電気の性質

単相三線式は、一般家庭で広く使われる配電方式です。

電圧の波は基本的に一つの位相をもとにしており、二本の電圧線と一本の中性線で構成されます。

家庭内では照明、コンセント、エアコン、IHクッキングヒーターなどに電気を供給する役割があります。

一方の三相三線式は、位相が少しずつずれた三つの交流電圧を利用する方式です。

三つの電圧線を組み合わせることで、回転機器を安定して動かしやすくなります。

工場のモーター、コンプレッサー、ポンプ、業務用空調機などで採用されることが多い方式です。

単相三線式は生活用の電源、三相三線式は動力用の電源として理解すると、全体像をつかみやすいでしょう。

配線の役割

単相三線式の三本は、一般に二本の電圧線と一本の中性線です。

電圧線と中性線の間から低い電圧を取り出し、二本の電圧線の間から高い電圧を取り出します。

中性線があるため、家庭で使う複数の回路に電気を分けて供給しやすい点が特徴です。

三相三線式の三本は、通常はすべて電圧線として働きます。

三本の線のうち任意の二本の間で電圧を取り出し、三相負荷へ電力を送ります。

中性線を基本構成に含まないため、単相三線式のように電圧線と中性線の組み合わせで家庭用電圧を取り出す設計とは異なります。

使用される場所

単相三線式は戸建住宅、集合住宅、小規模な事務所、一般的な店舗などで見られます。

日常的な家電製品は単相電源で動作するものが多く、住宅設備との相性に優れています。

三相三線式は、大きな動力を必要とする施設に向いています。

製造設備、冷凍冷蔵設備、エレベーター、揚水ポンプ、工作機械などが代表例です。

店舗や事業所でも、業務用の大型機器を使う場合は三相電源を契約していることがあります。

なお、建物によっては単相三線式と三相三線式の両方を引き込み、用途に応じて使い分けています。

配線数と電線の構成

続いては、配線数と各電線の構成を確認していきます。

単相三線式の三本

単相三線式では、二本の電圧線と中性線を使います。

二本の電圧線はそれぞれ中性線に対して電圧を持ち、二本の電圧線の間ではより高い電圧になります。

日本の住宅では、電圧線と中性線の間でおおむね100ボルト、二本の電圧線の間でおおむね200ボルトを利用する構成が一般的です。

照明やテレビなどは100ボルト回路、大型エアコンやIH機器などは200ボルト回路に接続される場合があります。

一つの引込線から100ボルトと200ボルトを使い分けられることが、単相三線式の大きな利点です。

三相三線式の三本

三相三線式では、三本とも異なる位相を持つ電圧線です。

三つの交流電圧は時間的にずれて変化するため、三相モーターに滑らかな回転力を与えやすくなります。

電圧は契約や設備により異なりますが、低圧動力では200ボルト級が使われることがあります。

三本すべてが活線となる可能性があるため、配線の識別や点検には特に注意が必要です。

三相三線式の電線を家庭用100ボルト回路のように扱うことはできません。

設計図、分電盤の表示、電気主任技術者や電気工事士による確認が欠かせない部分です。

接地線との違い

中性線と接地線は、役割が似て見えても別のものです。

中性線は通常の回路で電流が流れることがある電線であり、接地線は漏電や感電の危険を抑えるための保護用配線です。

家電のアース線は接地線に接続するもので、中性線の代わりにはなりません。

また、単相三線式の中性線を勝手に接地線として利用することも危険です。

中性線、電圧線、接地線は目的が異なるため、色だけで判断せず、回路図や端子記号まで確認する必要があります。

電圧の取り出し方

続いては、電圧をどのように取り出すのかを確認していきます。

単相三線式の百ボルト回路

単相三線式では、片方の電圧線と中性線を使って100ボルト級の電源を作ります。

この回路は照明、冷蔵庫、電子レンジ、パソコン、掃除機など、家庭で一般的に使われる機器に対応します。

分電盤では複数の100ボルト回路に分け、使用する電力が一方へ偏り過ぎないように設計します。

電気の負荷が大きく偏ると、中性線に流れる電流や電圧バランスに影響するためです。

リフォームでコンセントを増設する際も、回路容量と負荷の分散を考える必要があります。

単相三線式の二百ボルト回路

二本の電圧線の間から取り出すと、200ボルト級の単相電源になります。

消費電力が大きい機器では、同じ電力を送る際の電流を抑えやすい点が利点です。

たとえば200ボルト対応エアコン、IHクッキングヒーター、電気温水器などに使われることがあります。

ただし、100ボルト専用の機器を200ボルト回路へ接続すると故障や火災につながるおそれがあります。

コンセントの形状、ブレーカー、専用回路、機器の銘板を必ず確認しましょう。

三相三線式の線間電圧

三相三線式では、三本の電圧線のうち二本を選んだ線間で電圧を取り出します。

三相モーターは三本すべてに接続し、三相交流の性質を利用して回転します。

単相電源のモーターと比べ、始動性や回転の安定性に優れる場面があります。

三相機器では相順も重要です。

相順が入れ替わるとモーターの回転方向が反転する場合があるため、据付時には試運転と確認が行われます。

三相電源では電圧だけでなく相順も設備性能に関わる点を覚えておくとよいでしょう。

用途と対応機器

続いては、単相三線式と三相三線式が使われる用途を確認していきます。

住宅設備での利用

単相三線式は、家庭内の多様な電気製品に対応しやすい方式です。

照明やコンセント向けの100ボルト回路と、高出力機器向けの200ボルト回路を同じ受電方式で用意できます。

オール電化住宅では、IHクッキングヒーター、エコキュート、浴室乾燥機などの容量を踏まえた回路設計が必要になります。

太陽光発電や蓄電池、EV充電設備を導入する場合も、既存の単相三線式の容量確認が重要です。

契約アンペアだけで判断せず、主幹ブレーカー、分岐回路、幹線の許容電流まで検討します。

店舗と事務所での利用

小規模な店舗や事務所では、照明、レジ、パソコン、空調などに単相電源を使うことが多くあります。

一方で、冷蔵ショーケース、大型空調、製氷機、厨房設備などを導入する業種では三相電源が必要になる場合があります。

飲食店、美容室、整備工場、クリーニング店などでは、設備の定格電圧を開業前に確認することが欠かせません。

三相電源を必要とする機器があるにもかかわらず単相電源だけで計画すると、追加工事や納期の問題が生じることがあります。

機器選定と電気契約は同時に確認することが、余計な改修を避ける近道です。

工場と動力設備での利用

工場や倉庫では、三相三線式が動力設備の基盤になります。

コンベヤー、送風機、工作機械、揚水設備、冷却装置などは、三相モーターを用いるケースが少なくありません。

三相電源は大きな電力を扱う設備に適しているため、幹線、遮断器、漏電保護、制御盤を総合的に設計します。

モーターの台数が多い施設では、需要率や同時使用率も考慮されます。

設備を増設する場合には、受電容量の余裕、変圧器容量、既存配線の太さまで点検することが必要です。

契約と工事の注意点

続いては、電気契約と工事に関する注意点を確認していきます。

電気契約の確認

単相三線式と三相三線式では、電力会社との契約区分や料金体系が異なることがあります。

家庭で200ボルト機器を使うからといって、必ず三相契約が必要になるわけではありません。

単相三線式でも200ボルト級の単相電源を取り出せるため、機器が単相200ボルト対応かを確認することが先決です。

反対に、三相200ボルト専用のモーター機器は、単相200ボルトでは通常どおり使用できません。

契約内容は検針票、電力会社の会員ページ、受電設備の表示などで確認できます。

分電盤とブレーカー

分電盤には主幹ブレーカーと分岐ブレーカーが設置され、過電流や漏電から配線と機器を守っています。

単相三線式の分電盤では、100ボルト回路と200ボルト回路で使うブレーカーの極数が異なる場合があります。

三相三線式の動力盤では、三相用ブレーカー、電磁開閉器、サーマルリレーなどが使われることがあります。

ブレーカーが頻繁に落ちる場合、単純な容量不足だけでなく、機器故障、漏電、配線不良も考えられます。

ブレーカーを大きな定格品へ自己判断で交換することは危険です。

配線の許容電流を超えると発熱や火災につながるため、原因を調査してから対処しましょう。

増設と交換の判断

エアコンを200ボルト機種へ交換する場合は、専用回路の有無と電圧を確認します。

EV充電コンセントやIH機器を新設する場合も、単相三線式の受電容量に余裕があるかを確認する必要があります。

事業所で三相機器を増設する際は、引込線、契約容量、動力盤、機器の始動電流を踏まえた検討が必要です。

特にモーターは始動時に大きな電流が流れることがあるため、通常運転時の消費電力だけでは判断できません。

機器の銘板にある相数、電圧、周波数、消費電力を写真で残して相談すると、工事の見積もりがスムーズになります。

単相三線式と三相三線式の比較

続いては、両方式の特徴を表で整理して確認していきます。

基本仕様の比較

比較項目	単相三線式	三相三線式
主な構成	電圧線二本と中性線一本	三相の電圧線三本
主な用途	住宅、一般店舗、事務所	工場、動力設備、業務用機器
代表的な電圧	100ボルト級と200ボルト級	200ボルト級の三相電源など
得意な機器	照明、コンセント、家庭用家電	モーター、ポンプ、圧縮機
中性線	使用する	基本構成には含まれない

この表から分かるように、両者の違いは単なる電線本数ではありません。

電圧の作り方と、接続する負荷の性質に大きな違いがあります。

機器選びの比較

確認する項目	単相三線式での確認	三相三線式での確認
相数	単相100ボルトまたは単相200ボルト	三相200ボルトなど
専用回路	大型家電で必要になりやすい	動力盤からの専用回路が多い
回転方向	通常は大きな問題になりにくい	相順による確認が必要な場合がある
導入相談先	電気工事士、住宅設備業者	電気工事士、設備業者、施工管理者

購入予定の機器が単相か三相かを確認すれば、必要な電源方式を判断しやすくなります。

中古機器では仕様変更や改造の有無もあるため、銘板と取扱説明書の両方を確認すると安心です。

誤解しやすいポイント

もっとも多い誤解は、200ボルトならすべて同じ電源だと考えることです。

単相200ボルトと三相200ボルトは、電圧の数値が近くても電気の供給方式が異なります。

三相機器を単相回路へ接続したり、単相機器を三相回路へ接続したりすると、正常に動かないだけでなく故障の原因にもなります。

また、三本の電線があるから三相電源だと決めつけることも避けましょう。

単相三線式には中性線、三相三線式には位相の異なる三本の電圧線という違いがあります。

不明な場合は、分電盤のラベル、引込開閉器、機器の銘板を確認し、専門家に判断を依頼してください。

まとめ

単相三線式は、二本の電圧線と中性線によって100ボルト級と200ボルト級を取り出せる、住宅向けの代表的な配電方式です。

三相三線式は、位相の異なる三本の電圧線を使い、モーターやポンプなどの動力設備に適しています。

同じ三本配線でも、電線の役割、電圧の取り出し方、利用目的は大きく異なります。

単相200ボルトと三相200ボルトは別の電源方式であるため、機器の相数を必ず確認しましょう。

配線の増設、電圧変更、三相機器の接続には資格と専門知識が必要です。

安全性を優先し、分電盤や機器銘板の情報をもとに、必要に応じて電気工事士へ相談することをおすすめします。
