柱上変圧器の中身はどうなっている？内部構造も解説！（コイル：鉄心：絶縁油：ブッシングなど）

電柱の上に取り付けられている柱上変圧器は、送電線から届く高い電圧を家庭や店舗で使える電圧へ変換する重要な設備です。

外側から見ると円筒形の金属容器に見えますが、その内部にはコイル、鉄心、絶縁油、ブッシングをはじめ、多くの部品が目的に応じて配置されています。

内部構造を知ると、なぜ変圧できるのか、なぜ油が入っているのか、点検で何を確認するのかまで理解しやすくなるでしょう。

この記事では、柱上変圧器の中身と各部品の役割、電気が変圧される流れ、安全面で押さえたいポイントをわかりやすく解説します。

柱上変圧器の内部構造

それではまず柱上変圧器の内部構造について解説していきます。

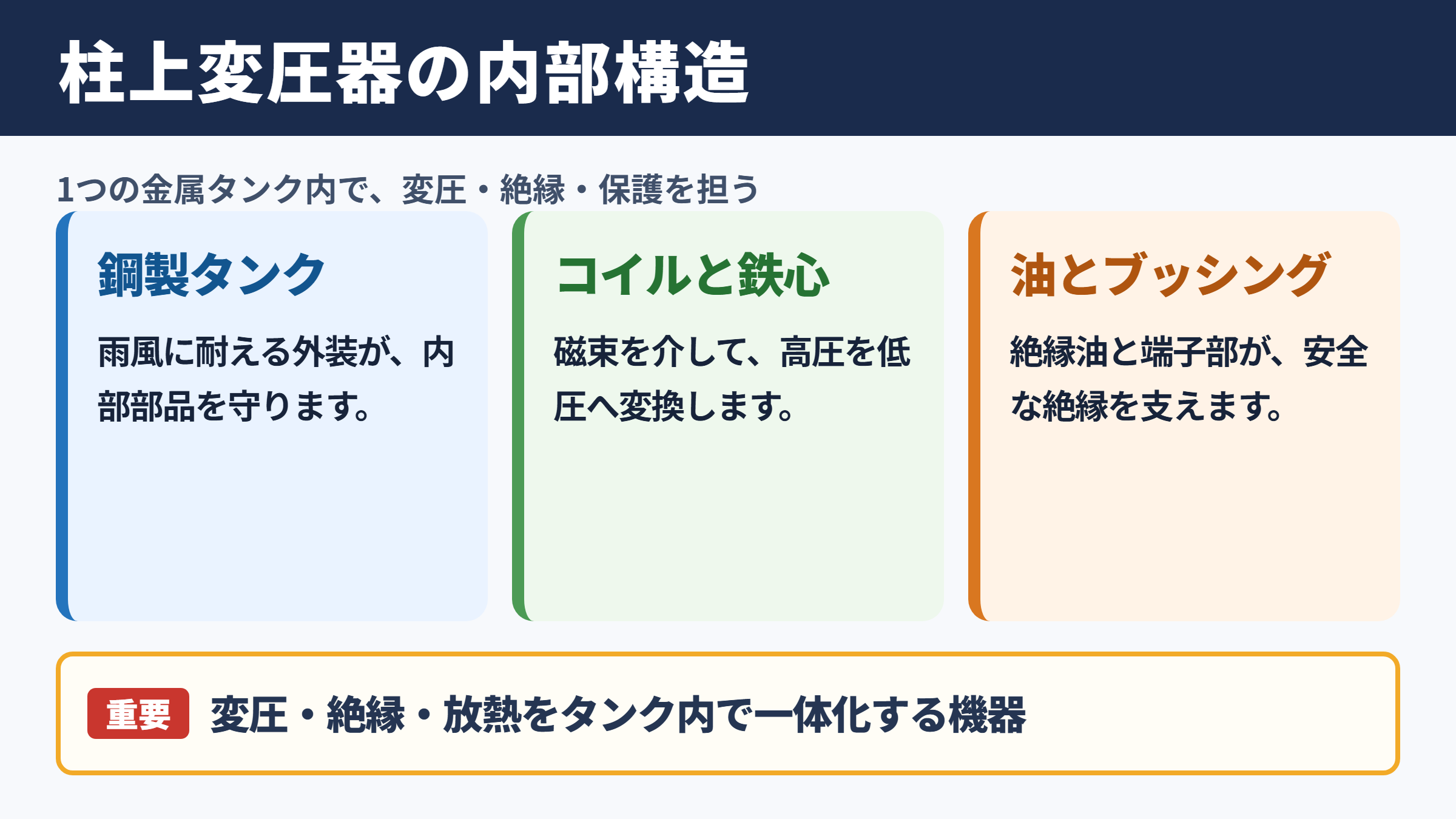

金属タンクの中に収められた主要部品

柱上変圧器の本体は、雨風や紫外線に耐えられる鋼製タンクで覆われています。

タンクの内部には、電圧を変えるためのコイルと磁束の通り道になる鉄心が組み込まれ、その周囲を絶縁油が満たしています。

外から電線が接続される部分にはブッシングが設けられ、タンクの金属部分と通電部が直接触れないように絶縁されています。

柱上変圧器は、電気を変圧する部分と絶縁する部分、熱を逃がす部分を一つの容器内で機能させる機器です。

容量や使用場所によって形状や端子数は異なりますが、基本的な考え方は共通しています。

高圧側から低圧側へ進む電気の流れ

配電線から供給される高圧の電気は、高圧ブッシングを通って変圧器内部の一次コイルへ入ります。

一次コイルに交流電流が流れると、鉄心に磁束が生まれ、その磁束が二次コイルを通過します。

二次コイルには電磁誘導によって別の電圧が発生し、低圧ブッシングを経由して建物側の配線へ送られる仕組みです。

家庭用の配電では、一般に数千ボルト級の高圧を、単相三線式で利用できる低圧へ変換します。

外観だけでは見えない保護機能

柱上変圧器には、単に電圧を下げるだけではなく、故障や異常を広げにくくする工夫も含まれています。

内部の絶縁距離、端子部の構造、タンクの密閉性は、長期間にわたり安定して運転するための重要な要素です。

また、設置状況によっては避雷器やカットアウトなどの保護装置が近くに組み合わせられます。

これらは変圧器本体の中身とは別の機器ですが、雷サージや過電流の影響を小さくするうえで欠かせません。

コイルと鉄心の役割

続いてはコイルと鉄心の役割を確認していきます。

一次コイルと二次コイルの違い

コイルは絶縁被覆を施した導線を何重にも巻いた部品で、柱上変圧器の変圧機能の中心を担います。

配電線側につながる一次コイルは高圧を受ける側であり、利用者側へ電気を送り出す二次コイルは低圧を出力する側です。

両者は金属線として直接つながっているわけではありません。

鉄心を通じて伝わる磁束を利用するため、電気的には絶縁を保ちながらエネルギーを受け渡せます。

直接導通させずに電圧を変換できる点が、変圧器の大きな特徴です。

巻数比が決める出力電圧

交流の電圧は、一次コイルと二次コイルの巻数の比率によって変化します。

二次コイルの巻数を少なくすれば電圧は下がり、逆に多くすれば電圧は上がります。

柱上変圧器は配電用途で使われるため、通常は高圧から低圧へ下げる降圧変圧器として設計されています。

単相三線式の供給では、中性線を基準に異なる電圧を取り出せる構成が採用されることがあります。

鉄心が磁束を効率よく通す仕組み

鉄心は、コイルが生み出した磁束を効率よく通すための磁性材料です。

無方向性電磁鋼板などの薄い鋼板を重ねて作られることが多く、交流によって生じる損失を抑える工夫が施されています。

一枚の大きな鉄の塊にすると、渦電流による発熱が増えやすくなります。

そこで薄い板を絶縁しながら積層し、不要な電流が流れにくい構造にするわけです。

鉄心は見えない磁束の通路であり、変圧効率と発熱の両方に影響します。

鉄心の材質、形状、積層精度は、無負荷損や運転時のうなり音にも関係するポイントです。

絶縁油と冷却機能

続いては絶縁油と冷却機能を確認していきます。

絶縁油が果たす二つの仕事

油入式の柱上変圧器では、タンク内に絶縁油が封入されています。

絶縁油の主な役割は、コイルや鉄心周辺の絶縁性能を確保することと、内部で発生した熱を運び出すことです。

コイルの周囲に空気だけがある場合と比べ、適切な絶縁油を使うことで高い絶縁性能を確保しやすくなります。

さらに、油は温められると上昇し、冷えた油は下がるため、タンク内では自然対流が起こります。

絶縁油は電気を遮る材料であると同時に、熱を移動させる冷却媒体でもあります。

発熱とタンク表面からの放熱

変圧器では、コイルに電流が流れることで銅損が発生します。

鉄心にも磁気の変化による鉄損が生じるため、運転中の内部温度は少しずつ上がります。

この熱は絶縁油へ移り、タンクの内壁へ伝わり、最終的には外気へ放散されます。

柱上変圧器の外装が金属製なのは、強度だけでなく放熱面としての役割もあるためです。

油の劣化と水分混入への注意

絶縁油は長い使用期間のなかで、熱、酸化、水分、異物の影響を受けることがあります。

油が劣化すると絶縁性能が下がり、スラッジと呼ばれる生成物が発生して放熱を妨げる可能性もあります。

タンクの密閉状態が不十分であれば、水分が混入し、絶縁に悪影響を及ぼすおそれがあります。

絶縁油の状態は、変圧器内部の健全性を推測する重要な手がかりです。

保守では油の外観だけで判断せず、必要に応じて絶縁破壊電圧、水分量、酸価などを確認します。

ブッシングと端子部の構造

続いてはブッシングと端子部の構造を確認していきます。

ブッシングが必要になる理由

ブッシングは、変圧器内部の通電導体を金属タンクの外側へ安全に導き出すための絶縁部品です。

タンクは通常接地される金属製であるため、導体をそのまま通すと短絡や地絡につながります。

そこで磁器や樹脂など、電気を通しにくく耐候性に優れた材料を使い、導体とタンクの間に十分な絶縁距離を確保します。

ブッシングは外部配線と内部コイルをつなぐ入口であり、絶縁の境界でもあります。

高圧側と低圧側の見分け方

柱上変圧器では、一般に高圧側と低圧側でブッシングの配置や形状が異なります。

高圧側は一次コイルへ接続されるため、より高い電圧に対応した絶縁設計が必要です。

低圧側は二次コイルからの出力端子であり、単相三線式では複数の端子が用いられることがあります。

ただし、端子の位置だけで電圧を断定するのは危険です。

機種ごとの銘板、結線図、保安上の表示を確認し、作業は資格と手順を満たす人が行う必要があります。

端子接続部で起こりやすい不具合

端子部では、接続の緩み、腐食、絶縁部のひび割れ、汚損による漏れ電流などが問題になる場合があります。

屋外では風雨、塩害、粉じん、鳥害といった環境要因も無視できません。

接続部の抵抗が大きくなると局部的な発熱が起こり、長期的には端子や導線を傷めるおそれがあります。

確認箇所	主な確認内容	異常時に想定される影響
高圧ブッシング	ひび割れ、汚損、放電痕	絶縁低下、地絡、フラッシオーバ
低圧端子	緩み、発熱跡、腐食	接触不良、電圧降下、焼損
リード線	被覆劣化、たるみ、損傷	短絡、漏電、断線
タンク接地	接地線の状態、接続部の腐食	感電リスク、保護機能低下

端子部は小さな異常が大きな故障へつながりやすいため、外観点検でも重要度の高い箇所です。

容量表示と保守点検の要点

続いては容量表示と保守点検の要点を確認していきます。

銘板から読み取れる基本情報

柱上変圧器には銘板が取り付けられ、定格容量、一次電圧、二次電圧、周波数、製造番号などが表示されています。

定格容量はキロボルトアンペアで示され、どの程度の負荷を継続的に供給できるかを判断する目安になります。

容量が大きければ必ず優れているわけではありません。

負荷に対して過大な容量を選ぶと、設備費や無負荷損の面で不利になることもあります。

選定では、現在の使用電力だけでなく、将来の増設や負荷の偏りも考慮することが重要です。

外観点検で確認したい項目

日常的な保守では、変圧器本体の傾き、取付金具の状態、タンクの腐食、油漏れ、異音、異臭などを確認します。

タンク表面に局所的な変色がある場合は、内部温度の上昇や接続部の発熱が隠れている可能性があります。

ブッシング周辺の黒い汚れ、碍子の破損、端子の焼け跡も見逃せません。

ただし、柱上設備は高所かつ高電圧であるため、点検そのものに危険が伴います。

専門知識のない人は双眼鏡などを使った目視にとどめ、近接点検や作業は専門業者へ任せるのが安全でしょう。

異常兆候と早期対応

変圧器の異常は、停電や電圧不安定として表れることがあります。

周辺で焦げたような臭いがする、うなり音が急に大きくなった、油が地面へ落ちているといった場合は、早めの連絡が必要です。

台風や落雷の後には、電線や周辺機器を含めて損傷が起きることもあります。

早期に異常を把握できれば、設備事故の拡大や長時間の停電を防げる可能性が高まります。

柱上変圧器の内部構造まとめ

柱上変圧器の中身は、一次コイル、二次コイル、鉄心、絶縁油、ブッシング、金属タンクなどで構成されています。

コイルと鉄心は電磁誘導を利用して高圧を低圧へ変換し、絶縁油は内部の絶縁と冷却を支えます。

ブッシングはタンクの外側と内部の導体を安全につなぐ部品であり、端子部の健全性は安定供給に直結します。

変圧器は一つの部品だけで働く設備ではなく、変圧、絶縁、冷却、保護の機能が組み合わさって運転されています。

銘板で容量や定格を確認し、油漏れ、腐食、異音、端子部の異常といった兆候を早期に把握することも大切です。

高圧設備は危険を伴うため、異常を見つけた際は自分で対処しようとせず、電力会社や電気設備の専門家へ相談してください。
