テレセントリックレンズの特徴は？通常レンズとの違いも！歪み・遠近感・測定用途・画角など
画像検査や外観検査、寸法測定の現場では、被写体を正しく写すためのレンズ選びが品質を左右します。
なかでもテレセントリックレンズは、一般的な通常レンズでは起こりやすい遠近感や倍率変化を抑えられるため、精密な画像処理に役立つ光学部品です。
ただし、どの撮影でも万能というわけではなく、画角、ワーキングディスタンス、センサーサイズ、照明条件などを踏まえた選定が欠かせません。
この記事ではテレセントリックレンズの特徴と通常レンズとの違い、歪みの考え方、測定用途での活用ポイントをわかりやすく紹介します。

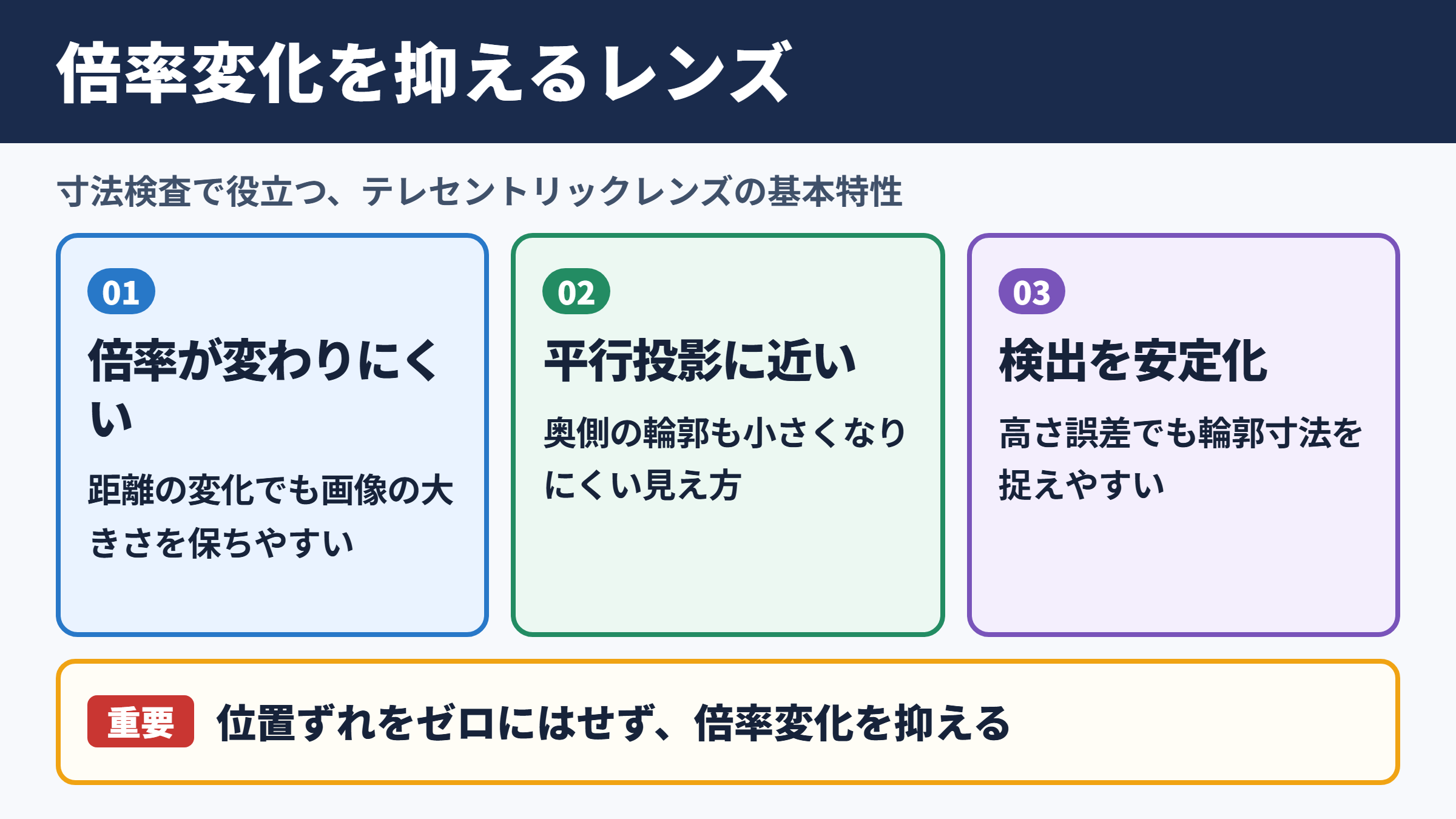

テレセントリックレンズの基本的な特徴
それではまずテレセントリックレンズの基本的な特徴について解説していきます。
被写体距離による倍率変化の抑制
テレセントリックレンズの大きな特徴は、被写体がレンズに近づいたり遠ざかったりしても、画像上の大きさが変わりにくい点です。
通常レンズでは、カメラに近い物体ほど大きく、遠い物体ほど小さく写る遠近法の影響を受けます。
一方でテレセントリックレンズは、主光線が光軸にほぼ平行になるよう設計されており、撮影距離のわずかな変化による見かけの倍率差を小さくできます。
たとえば部品が搬送ライン上で上下に少し揺れる場合でも、輪郭寸法を安定して検出しやすくなります。
治具の高さ誤差や部品の反りが完全には避けられない現場では、画像処理ソフトだけで補正するより、光学系で変動を抑えるほうが有利なことも少なくありません。
テレセントリックレンズは、被写体の位置ずれをゼロにするレンズではありません。
しかし、通常レンズよりも倍率変化を抑えられるため、寸法判定の再現性を高めたい用途で力を発揮します。
平行投影に近い見え方
通常レンズの画像は透視投影に近く、奥行きがある対象では手前と奥で大きさが異なって見えます。
テレセントリックレンズでは平行投影に近い画像が得られるため、円柱や角柱の側面、コネクターの端子、基板上の部品などを観察するときに形状を把握しやすくなります。
奥側の輪郭が必要以上に小さくならないことは、エッジ検出の安定化にもつながります。
外観検査では、検査対象の画像を基準画像と比較して傷、欠け、異物、組み付け不良などを判断します。
その際に遠近感の影響が大きいと、本来は問題のない位置ずれまで不良のように判定される可能性があります。
平行投影に近い見え方を利用すれば、対象物の設置高さが少し変わっても、比較条件を整えやすくなるでしょう。
絞りと被写界深度の関係
テレセントリックレンズにも絞りがあり、明るさと被写界深度のバランスを調整します。
絞りを絞ると被写界深度は深くなり、前後方向に高さが異なる部分までピントを合わせやすくなります。
ただし、絞りすぎると回折の影響によって解像力が低下することがあるため、単純に小さくすればよいわけではありません。
カメラの画素サイズ、必要な最小検出寸法、照明の明るさ、撮影速度をまとめて考える必要があります。
精密測定では、レンズの倍率だけでなく、ピントの余裕と画像のコントラストも重要な選定項目です。
通常レンズとの投影方式の違い
続いては通常レンズとの投影方式の違いを確認していきます。
遠近感が生じる通常レンズ
一般的なFAレンズやCマウントレンズの多くは、対象までの距離によって見え方が変化する通常レンズです。
広い範囲を自然な見た目で撮影しやすく、価格や種類の面でも選択肢が豊富です。
ただし、被写体の奥行きが大きい場合は、手前と奥で寸法の見え方が変わります。
たとえば穴の直径を真上から測りたい場面でも、カメラの角度や対象の高さが変化すると、真円が楕円に見えたり、エッジ位置がずれたりすることがあります。
通常レンズは監視、記録、広域撮影、位置確認などには適していますが、厳しい寸法公差を画像で判定する用途では注意が必要です。
| 比較項目 | テレセントリックレンズ | 通常レンズ |
|---|---|---|
| 投影の特徴 | 平行投影に近い見え方 | 透視投影に近い見え方 |
| 遠近感 | 出にくい | 出やすい |
| 高さ変化による倍率 | 変わりにくい | 変わりやすい |
| 測定への適性 | 高精度な輪郭測定に向く | 概略確認や広域撮影に向く |
| 画角の自由度 | 仕様により限定されやすい | 焦点距離の選択肢が多い |
| 価格帯 | 比較的高くなりやすい | 幅広い価格から選べる |
倍率誤差が現れる仕組み
倍率とは、実際の被写体寸法がセンサー上でどれほどの大きさに写るかを示す値です。
通常レンズでは、被写体距離が変化すると撮影倍率も変わりやすくなります。
この変動が大きいと、同じ直径の部品でも置かれた高さによって画像上のピクセル数が変化します。
画像処理装置がピクセル数から実寸を換算している場合、倍率変化はそのまま測定誤差につながります。
実寸換算の基本的な考え方は、実寸が画像上のピクセル数に換算係数を掛けた値になるというものです。
換算係数が同じでも撮影倍率が変われば、測定結果にずれが生じます。
そのため高さ変動があるワークでは、倍率の安定性を確認することが大切です。
テレセントリックレンズを用いる目的は、画像をきれいに見せることだけではなく、実寸換算の前提を安定させることにあります。
もっとも、レンズだけで測定精度が保証されるわけではありません。
カメラの解像度、キャリブレーション、機械精度、照明の配置、検出アルゴリズムも測定値に影響します。
画角とワーキングディスタンスの考え方
画角は、カメラが一度に写せる範囲を指します。
テレセントリックレンズでは、対応する撮像素子のサイズと倍率から、おおよその撮影範囲を考えることができます。
同じセンサーを使う場合、低倍率のレンズほど広い範囲を写せますが、細かな形状を一画素あたりで捉える力は下がります。
反対に高倍率のレンズは小さな傷や微細なエッジを見分けやすい一方、画角が狭くなります。
ワーキングディスタンスは、レンズ前面から被写体までの作業距離です。
装置の内部スペース、照明の取り付け、搬送機構との干渉、清掃性を考慮し、現実的な距離に収まる製品を選ぶ必要があります。
歪みとテレセントリック性の評価
続いては歪みとテレセントリック性の評価を確認していきます。
レンズ歪みの種類
レンズ歪みは、画像の中心部と周辺部で倍率が異なり、直線や寸法が理想的な位置からずれて写る現象です。
代表例には、周辺部が外側へ膨らんで見える樽型歪みと、周辺部が内側へ引き込まれて見える糸巻き型歪みがあります。
一般撮影では多少の歪みが目立たなくても、寸法測定ではピクセル単位の差が問題になることがあります。
画像の中心で良好な測定結果が出ても、画面の端で同じ精度が得られるとは限りません。
検査対象をどの位置に配置するか、検査範囲をどこまで広げるかによって、必要な歪み性能は変わります。
テレセントリック性と歪みの違い
テレセントリック性と歪みは似た話題として扱われがちですが、意味は異なります。
テレセントリック性は、主に被写体の高さ変化に対して倍率がどれほど変化するかに関わる性能です。
歪みは、同一平面内の位置によって倍率がどれほど変化するかに関わります。
つまり、高さ方向の安定性を見るのがテレセントリック性であり、画面内の位置による形状再現性を見るのが歪みです。
高精度な測定システムでは、両方を別々に確認する必要があります。
| 評価する要素 | 主な確認内容 | 測定への影響 |
|---|---|---|
| テレセントリック性 | 被写体高さによる倍率変化 | 反りや浮きによる寸法差 |
| 歪み | 画面内位置による倍率変化 | 周辺部での寸法誤差 |
| 解像力 | 細部を分離して写せる能力 | エッジ検出のばらつき |
| 被写界深度 | ピントが合う前後範囲 | 高さの違う部位の輪郭品質 |
| 周辺光量 | 中心と周辺の明るさの差 | しきい値処理の安定性 |
キャリブレーションの重要性
テレセントリックレンズを採用しても、測定の前にはキャリブレーションが必要です。
既知の寸法を持つ基準スケールや校正用ターゲットを撮影し、画像上のピクセルと実寸の対応関係を設定します。
この作業によって、画面のどの位置でどの程度の誤差が生じるかを把握できます。
装置に組み込んだ後は、レンズの交換、カメラの再取り付け、焦点調整、照明変更などが測定条件に影響することもあります。
レンズカタログ上の性能値と、実際の装置で得られる測定精度は同じ意味ではありません。
本番ワークに近い材質、姿勢、照明、搬送条件で確認し、必要であれば画面内の補正を組み合わせることが重要です。
検査工程を立ち上げる際は、平均値だけでなく、繰り返し測定したときのばらつきも評価しましょう。
安定して同じ値が得られるかどうかが、実用上の信頼性を判断する鍵になります。
測定用途に適したカメラと照明
続いては測定用途に適したカメラと照明を確認していきます。
カメラ解像度と必要画素数
レンズを選ぶ際には、カメラのセンサーサイズと画素数を一緒に検討します。
必要な測定精度に対して画像の画素数が足りない場合、優れたレンズを使っても細かな差を安定して捉えられません。
たとえば撮影範囲が広く、検出したい最小寸法が小さい場合は、高解像度カメラや高倍率レンズが候補になります。
ただし、必要以上に高解像度にすると、データ量、処理時間、保存容量、照明量への要求も大きくなります。
測定対象の最小公差から必要な一画素あたりの実寸を逆算すると、カメラとレンズの組み合わせを決めやすくなります。
撮影範囲を二十ミリメートル、横方向の画素数を二千画素とした場合、一画素あたりの大きさはおよそ〇・〇一ミリメートルです。
実際の判定ではサブピクセル処理を利用できる場合もありますが、コントラストや輪郭状態によって精度は変わります。
公差に対して十分な余裕を持つ光学倍率を設定しましょう。
バックライトによる輪郭測定
寸法測定では、対象物の輪郭を黒く抜き出せるバックライト照明がよく使われます。
被写体の背後から光を当てることで、外形、穴、切り欠き、ピン間隔などのエッジを明瞭に取得できます。
テレセントリックレンズと組み合わせると、被写体の高さ変化による輪郭倍率の変動を抑えつつ、コントラストの高い画像を作りやすくなります。
精密な外径測定では、照明の均一性も重要です。
明るさにむらがあると、二値化のしきい値が場所によって変わり、見かけのエッジ位置がずれることがあります。
輪郭を測る用途では、レンズ性能と同じくらい照明の平行性や均一性が測定結果を左右します。
同軸落射と拡散照明の使い分け
平面上の印字、傷、パターン、めっき状態などを確認する場合は、バックライトだけでは必要な情報が得られません。
鏡面に近い表面には同軸落射照明が適し、レンズ光軸と同じ方向から光を入れることで、平坦な面を明るく観察しやすくなります。
一方で、曲面や凹凸のあるワークでは、拡散照明を使うと反射むらを抑えられる場合があります。
傷を強調したいなら斜めからの低角度照明、表面の文字を安定して読みたいなら均一な落射照明というように、検査目的で使い分けます。
テレセントリックレンズは形状の再現性を支えますが、欠陥を見える状態にする役割は照明が担います。
テレセントリックレンズの選定条件
続いてはテレセントリックレンズの選定条件を確認していきます。

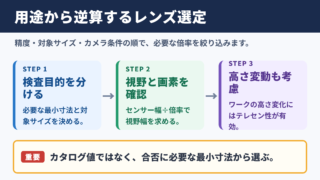

倍率と撮影範囲の整合
最初に決めるべきなのは、検査したい範囲と必要な分解能です。
ワーク全体を一度に撮影する必要があるのか、複数回に分けて細部を測るのかによって、最適な倍率は異なります。
画角を広く取りすぎると微細部の画素数が不足し、倍率を高くしすぎると必要な範囲が一画面に収まりません。
センサーの有効寸法をレンズ倍率で割ると、被写体側でおおよそどれだけの範囲を写せるかを見積もれます。
被写体側の撮影範囲は、センサー寸法を光学倍率で割って考えます。
たとえば横方向のセンサー寸法が約十ミリメートルで、倍率が〇・五倍なら、横方向の撮影範囲はおよそ二十ミリメートルです。
実際には周辺余白や取付誤差も考慮し、検査範囲より少し広めに設定すると扱いやすくなります。
倍率の選定では、撮影範囲だけでなく、許容できる位置ずれの余白まで含めて考えることがポイントです。
対応センサーサイズと周辺画質
レンズには対応できるセンサーサイズがあります。
対応範囲より大きな撮像素子を使用すると、周辺が暗くなる、解像が低下する、ケラレが発生するといった問題につながります。
高画素カメラを導入する場合は、画素数だけでなく、センサー対角長、画素ピッチ、レンズのイメージサークルを確認しましょう。
特に大型センサー向けのテレセントリックレンズでは、レンズ本体が大きく、重量や設置スペースも増える傾向があります。
装置の剛性が不足すると振動による画像ぶれが発生するため、取り付け部の設計まで含めた検討が必要です。
被写体側と像側のテレセントリック性
テレセントリックレンズには、被写体側テレセントリック、像側テレセントリック、両側テレセントリックという考え方があります。
寸法測定で特に重要になりやすいのは、被写体側のテレセントリック性です。
これは、被写体の高さが変わっても撮影倍率が変わりにくい性質に関わります。
像側のテレセントリック性は、カメラ側に入る光の角度を整え、撮像素子の受光特性や周辺光量に配慮したい場合に役立ちます。
両側テレセントリックレンズはより高度な光学性能を備える一方、サイズや価格の面で制約が出ることもあります。
必要なのは、最も高性能なレンズを選ぶことではありません。
測定公差、ワークの高さ変動、撮影範囲、タクトタイムに対して、十分な性能と導入しやすさの両方を満たす構成を選ぶことが大切です。
導入時の注意点と活用場面
続いては導入時の注意点と活用場面を確認していきます。
代表的な測定と検査の活用場面
テレセントリックレンズは、電子部品、半導体部品、コネクター、金属加工品、樹脂成形品、医療部品など、寸法の管理が求められる分野で利用されています。
具体的には、穴径、外径、幅、長さ、ピッチ、同心度の補助確認、バリ、欠け、位置ずれなどの検査に向いています。
部品の高さが一定でない搬送ラインや、ワークの反りが測定に影響しやすい工程でも活用しやすいでしょう。
人の目視では見逃しやすい微小な形状差を、同じ条件で繰り返し判定しやすいことが大きな利点です。
ただし、内部構造、深い穴の底、複雑な三次元形状まで一台のカメラで正確に測れるわけではありません。
必要に応じて複数方向の撮影、レーザー変位計、三次元測定機などと組み合わせます。
設置高さと光軸の調整
導入時には、レンズと被写体の距離を仕様に合わせ、光軸が測定面に対して適切な角度になるよう調整します。
わずかな傾きでも、対象の一部だけにピントが合わない、照明反射が偏る、輪郭位置が安定しないといった現象が起こることがあります。
カメラ取付金具は剛性のあるものを使い、調整後に振動で位置が変わらないよう固定することが重要です。
ワークの基準面を明確にし、毎回同じ姿勢で搬送できる治具を整えると、レンズ性能をより引き出せます。
設置後には中心部だけでなく、画面の四隅を含めた複数箇所で基準寸法を測定し、精度の偏りを確認しましょう。
コストと効果の見極め
テレセントリックレンズは通常レンズよりも高価になりやすく、専用照明や高解像度カメラまで含めると初期費用が大きくなる場合があります。
そのため、単に歪みが少ないという理由だけではなく、不良流出の防止、検査員の負担軽減、検査時間の短縮、測定データの蓄積といった効果で判断することが重要です。
通常レンズでも十分な精度が得られる工程では、光学系を過剰に高性能化する必要はありません。
反対に、わずかな高さ差による誤判定で生産性が低下しているなら、テレセントリックレンズへの変更が改善策になる可能性があります。
実ワークを使った撮影テストで、測定値のばらつきと判定の安定性を比較することが、導入判断への近道です。
まとめ
テレセントリックレンズは、被写体の高さが変わっても倍率が変化しにくく、遠近感を抑えた画像を得やすいレンズです。
通常レンズでは起こりやすい見かけの寸法変化を小さくできるため、外形、穴径、ピッチ、位置関係などを画像で測定する用途に適しています。
一方で、歪み、解像力、被写界深度、対応センサーサイズ、画角、ワーキングディスタンス、照明条件まで確認しなければ、期待した精度にはつながりません。
高精度な画像測定では、テレセントリックレンズ、カメラ、照明、治具、キャリブレーションを一つの測定システムとして整えることが重要です。
検査対象の公差と撮影条件を整理し、通常レンズとの違いを理解したうえで選定すれば、安定した自動検査や品質管理に役立てられるでしょう。
