ガスタービン発電機の種類は？分類や特徴も解説！
ガスタービン発電機は、燃料を燃焼させて生まれる高温高圧のガスでタービンを回し、発電機を駆動する設備です。
発電所の大規模設備だけでなく、工場の自家発電、非常用電源、コージェネレーション、航空機分野など、用途は幅広くなっています。
代表的な分類には単純サイクル、コンバインドサイクル、オープンサイクル、クローズドサイクルがあり、熱効率、起動時間、導入コスト、保守性に違いがあります。
仕組みだけでなく、排熱利用や運用目的まで理解すると、設備選定で見るべきポイントが整理しやすくなるでしょう。
ガスタービン発電機の種類と選び方

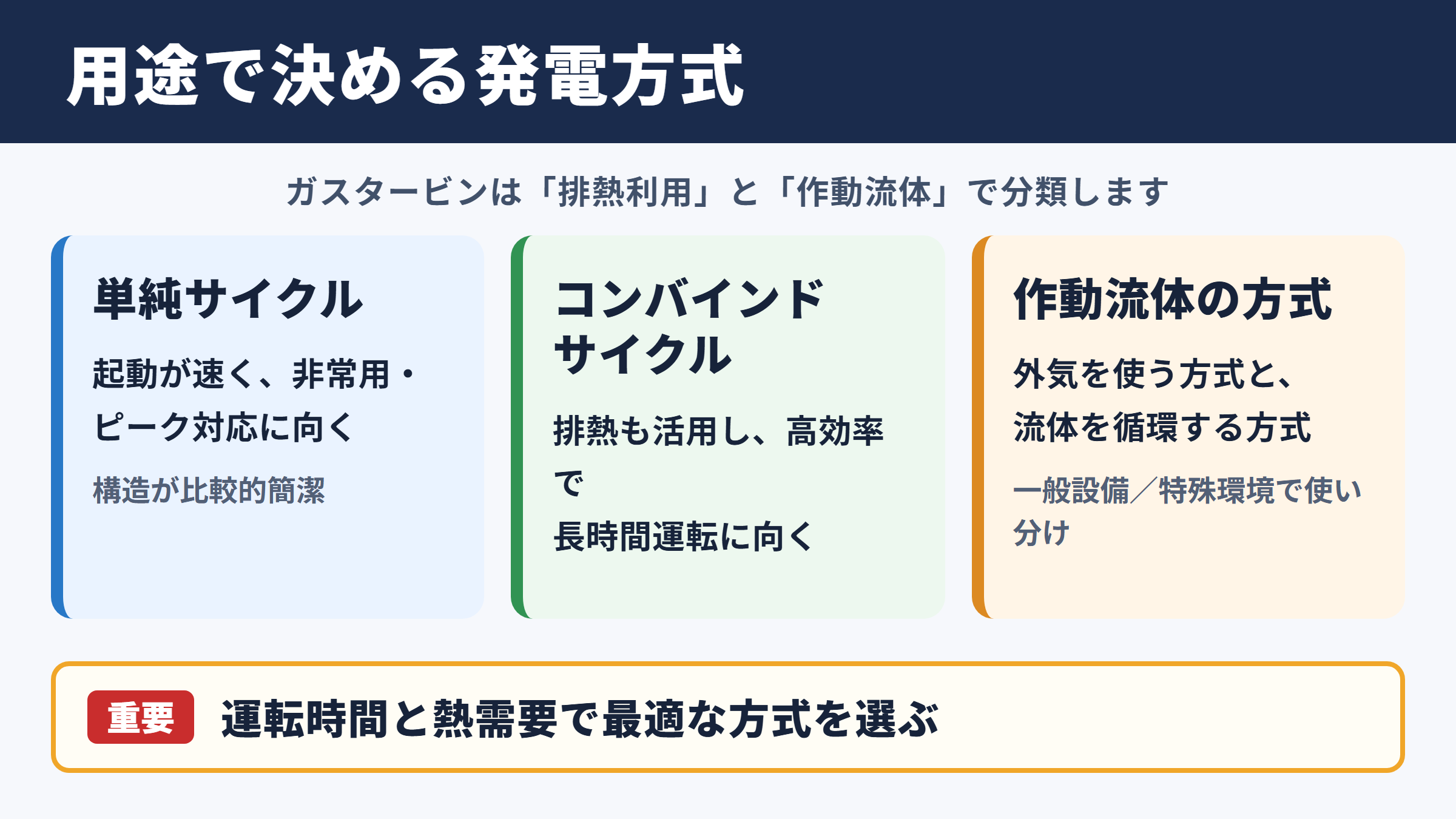

それではまず、ガスタービン発電機の種類と選び方について解説していきます。
発電方式による基本分類
ガスタービン発電機は、燃焼ガスの熱エネルギーを回転エネルギーへ変え、その回転で発電機を動かす装置です。
圧縮機で吸い込んだ空気を圧縮し、燃焼器で燃料と混合して燃焼させ、高温のガスをタービンへ送ります。
タービンは高速で回転し、その軸に接続された発電機から電力を取り出す構造です。
分類の軸は、排熱を利用するか、作動流体を外気と入れ替えるかという二点に大きく分けられます。
前者では単純サイクルとコンバインドサイクル、後者ではオープンサイクルとクローズドサイクルが代表的です。
| 分類 | 主な特徴 | 向く用途 |
|---|---|---|
| 単純サイクル | 構造が比較的簡潔で起動が速い | 非常用電源、ピーク対応 |
| コンバインドサイクル | 排熱で蒸気タービンも回し高効率 | 大規模発電、長時間運転 |
| オープンサイクル | 外気を吸入し排気を外部へ出す | 一般的な発電設備 |
| クローズドサイクル | 作動流体を循環させる | 特殊環境、熱源活用設備 |
用途から考える選定基準
短時間で電力を立ち上げたい場合は、起動性に優れる単純サイクルが候補になります。
一方で、年間を通じて多くの電力を供給する設備では、燃料費への影響が大きいため、コンバインドサイクルの高い発電効率が重要です。
工場では、電力だけでなく蒸気や温水も必要になるため、排熱回収ボイラーを組み合わせたコージェネレーションが採用されることもあります。
設備価格だけでなく、燃料費、稼働率、熱需要、停止時の影響を並べて比較することが大切です。
選定時の考え方
年間運転時間が短い場合は初期費用と起動性を重視します。
年間運転時間が長い場合は、熱効率の差による燃料費を重視します。
蒸気や温水を使う現場では、排熱利用の価値も加えて判断します。
燃料による違い
主な燃料には都市ガス、LNG、軽油、灯油、バイオガス、水素混焼燃料などがあります。
都市ガスやLNGは燃焼時のばいじんが少なく、発電所や都市部の設備で使われやすい燃料です。
軽油や灯油は貯蔵しやすく、非常用発電機や遠隔地の設備で活用されます。
近年は脱炭素化の流れを受けて、水素やアンモニアを利用できる燃焼技術にも注目が集まっています。
ただし燃料を変更する場合、燃焼器、配管、安全対策、法規制への適合まで確認する必要があります。
ガスタービン発電機は、発電能力だけで決める設備ではありません。
必要な電力、必要な熱、年間の運転時間、燃料の調達条件をまとめて確認することが、適切な方式選びにつながります。
単純サイクルの仕組みと特徴
続いては、単純サイクルの仕組みと特徴を確認していきます。
圧縮から発電までの流れ
単純サイクルは、圧縮機、燃焼器、ガスタービン、発電機を中心に構成される基本的な方式です。
外気を圧縮機へ取り込み、圧縮した空気に燃料を加えて燃焼させます。
燃焼で発生した高温高圧のガスがタービンを回し、タービン軸の回転が発電機へ伝達されます。
仕事を終えた排気は、熱回収設備を設けない場合、そのまま大気へ排出されます。
このように流れが分かりやすく、設備構成が比較的シンプルなことが単純サイクルの特徴です。
単純サイクルのエネルギーの流れ
吸気から圧縮機へ送ります。
圧縮空気と燃料を燃焼器で燃焼させます。
高温ガスでタービンを回転させます。
タービン軸の回転を発電機へ伝えます。
起動性と負荷追従性
単純サイクルは、蒸気タービンや排熱回収ボイラーを組み合わせる方式と比べ、起動までの工程を短縮しやすい傾向があります。
そのため、電力需要が急増する時間帯への対応、停電時のバックアップ、再生可能エネルギーの出力変動を補う調整電源として活用されます。
出力を増減させる負荷追従性も、運用上の大きな利点です。
特に太陽光発電や風力発電の導入量が増える地域では、短時間で出力を変えられる発電設備の役割が大きくなります。
熱効率と導入時の注意点
単純サイクルは構成が簡潔な反面、排気に含まれる熱を十分に使わない場合があります。
そのため、総合的な熱効率ではコンバインドサイクルに及ばないことが一般的です。
また、吸気温度が高い季節は空気密度が低下し、発電出力に影響することがあります。
設置場所の気温、標高、吸気フィルターの状態、燃料品質を含めて性能を検討しましょう。
単純サイクルは、短時間運転や緊急時対応で強みを発揮します。
長時間の連続運転を前提にする場合は、燃料消費量と排熱利用の可能性まで比較する必要があります。
コンバインドサイクルの構成と発電効率
続いては、コンバインドサイクルの構成と発電効率を確認していきます。
ガスタービンと蒸気タービンの組み合わせ
コンバインドサイクルは、ガスタービンの排気に残る熱を回収し、蒸気をつくって蒸気タービンも回す方式です。
最初にガスタービンで発電し、その後の排熱を排熱回収ボイラーへ送り、発生した蒸気で追加の発電を行います。
一度の燃料燃焼から得られるエネルギーを段階的に利用するため、排熱を捨てにくく高い発電効率を狙える構成となります。
大規模な火力発電所で広く採用される理由も、この熱利用の仕組みにあります。
排熱回収ボイラーの役割
排熱回収ボイラーは、ガスタービンの高温排気から熱を受け取り、給水を蒸気へ変える設備です。
蒸気の温度や圧力を適切に管理することで、蒸気タービンの性能や設備全体の信頼性に関わります。
ボイラー、復水器、給水設備、蒸気配管などが加わるため、単純サイクルより設備構成は複雑になります。
その一方で、蒸気を工場プロセスへ供給できれば、電力と熱を一体で活用できます。
| 比較項目 | 単純サイクル | コンバインドサイクル |
|---|---|---|
| 設備構成 | 比較的簡潔 | 蒸気系統を含み複雑 |
| 起動性 | 比較的速い | 蒸気系統の準備が必要 |
| 発電効率 | 条件により限定的 | 排熱回収により高めやすい |
| 初期投資 | 抑えやすい | 設備規模に応じて増えやすい |
| 向く運転 | ピーク対応、非常時 | ベース運転、長時間運転 |
高効率運転に必要な管理
コンバインドサイクルでは、ガスタービンだけでなく蒸気系統の状態管理も欠かせません。
排熱回収ボイラーの伝熱面の汚れ、復水器の性能低下、給水水質の悪化は、発電効率や設備寿命に影響します。
ガスタービン側でも、圧縮機の汚れや燃焼状態の変化が出力低下につながります。
高効率設備ほど、運転データの監視と計画的な保守が重要になるでしょう。
発電効率を考える際の視点
燃料の投入量に対して、どれだけの電力を得られるかを確認します。
さらに排熱を蒸気や温水として活用する場合は、総合効率も評価します。
設備の定格性能だけでなく、部分負荷時の性能も確認すると実運用に役立ちます。
オープンサイクルとクローズドサイクルの違い
続いては、オープンサイクルとクローズドサイクルの違いを確認していきます。
オープンサイクルの空気と排気の流れ
オープンサイクルは、大気から取り入れた空気を圧縮し、燃料と燃焼させ、排気を大気へ放出する方式です。
一般にガスタービン発電機としてイメージされる設備の多くは、このオープンサイクルに該当します。
外気温、湿度、粉じん、塩害の影響を受けるため、吸気設備やフィルターの性能が発電出力と保守周期に関係します。
海岸部や砂じんの多い地域では、吸気中の異物を抑える対策が特に重要です。
クローズドサイクルの循環構造
クローズドサイクルは、ヘリウムや二酸化炭素などの作動流体を設備内部で循環させる考え方です。
作動流体は外部へ直接放出されず、熱交換器を通じて外部の熱源から熱を受け取ります。
燃焼ガスを直接タービンへ通さない構成にできるため、熱源とタービン系統を分けたい場合に利点があります。
ただし熱交換器、密閉系統、圧力管理などが必要になり、設備設計や保守の難易度は高くなりやすいでしょう。
設置環境と保守性の比較
オープンサイクルは設備実績が多く、発電用途として扱いやすい点が魅力です。
一方で外気の状態に性能が左右されやすく、吸気系統の清掃やフィルター交換が欠かせません。
クローズドサイクルは特殊な熱源や特殊環境への適用を検討しやすい反面、気密性の確保と作動流体の管理が求められます。
どちらが優れるかではなく、熱源と設置条件に合うかという視点で判断することが基本です。
外気を直接使うオープンサイクルは一般的な発電設備に向きます。
閉じた系統で作動流体を循環させるクローズドサイクルは、特殊な熱利用や外部環境を分離したい場面で検討されます。
用途別の導入ポイントと保守管理
続いては、用途別の導入ポイントと保守管理を確認していきます。
非常用発電設備での活用
病院、データセンター、工場、商業施設などでは、停電時に重要負荷へ電力を供給する非常用発電設備が必要です。
この用途では、必要出力、始動時間、燃料の備蓄日数、排気設備、騒音対策を総合的に確認します。
ガスタービンは比較的コンパクトな設計が可能で、高出力帯の非常用電源として選ばれる場合があります。
ただし、非常時だけに稼働する設備ほど、定期試運転と燃料管理が重要です。
工場自家発電とコージェネレーション
工場で電力と蒸気を同時に必要とする場合、ガスタービンの排熱を有効活用できるコージェネレーションが候補になります。
購入電力の削減だけでなく、蒸気ボイラー用燃料の削減にもつながる可能性があります。
生産工程の熱需要が安定している現場では、排熱利用の効果を見込みやすいでしょう。
反対に、熱を使う量が少ない場合は、排熱回収設備への投資が十分に生かされないこともあります。
コージェネレーションの確認項目
工場の電力需要と蒸気需要を時間帯ごとに整理します。
休日や生産停止時にも熱需要があるかを確認します。
排熱回収設備の保守費用と燃料費削減額を比較します。
点検と性能維持の要点
ガスタービンの性能を維持するには、吸気フィルター、圧縮機、燃焼器、タービン翼、潤滑油系統、制御装置を計画的に点検します。
圧縮機に汚れが付着すると吸入空気量や圧縮効率が変わり、出力低下や燃料消費の増加につながります。
燃焼器では燃焼状態の偏りや部品の劣化を確認し、異常な振動や排気温度のばらつきにも注意が必要です。
性能低下を早期に把握するには、出力、燃料流量、排気温度、振動値を継続して記録することが有効です。
ガスタービン発電機の分類と特徴のまとめ
ガスタービン発電機は、燃焼ガスでタービンを回して発電する設備であり、迅速な起動と大きな出力を両立しやすい点が特徴です。
単純サイクルは構造が比較的簡潔で、非常用電源やピーク需要への対応に向いています。
コンバインドサイクルは排熱回収ボイラーと蒸気タービンを組み合わせることで、燃料のエネルギーをより有効に利用できる方式です。
オープンサイクルは一般的な発電設備で広く使われ、クローズドサイクルは特殊な熱源や環境条件に適した方式として検討されます。
導入時には定格出力だけでなく、年間運転時間、燃料の種類、熱需要、設置環境、保守体制まで比較することが重要です。
用途に合ったサイクル方式を選び、日常の点検と性能管理を続けることで、安定した電力供給につながるでしょう。
