丁張りのトンボとは？作り方や使い方も！（水貫：測量道具：仕組み：役割：自作方法など）

丁張りで使うトンボは、基礎工事や造成工事の位置、高さ、幅を現場で共有しやすくするための重要な測量道具です。

木材で自作できる身近な道具ですが、水貫との関係や据え付け方を理解しないまま使うと、掘削位置や仕上がり高さにずれが生じるおそれがあります。

この記事では、丁張りのトンボの意味、役割、作り方、使い方、精度を保つための注意点まで、初めて現場に関わる方にもわかりやすく解説します。

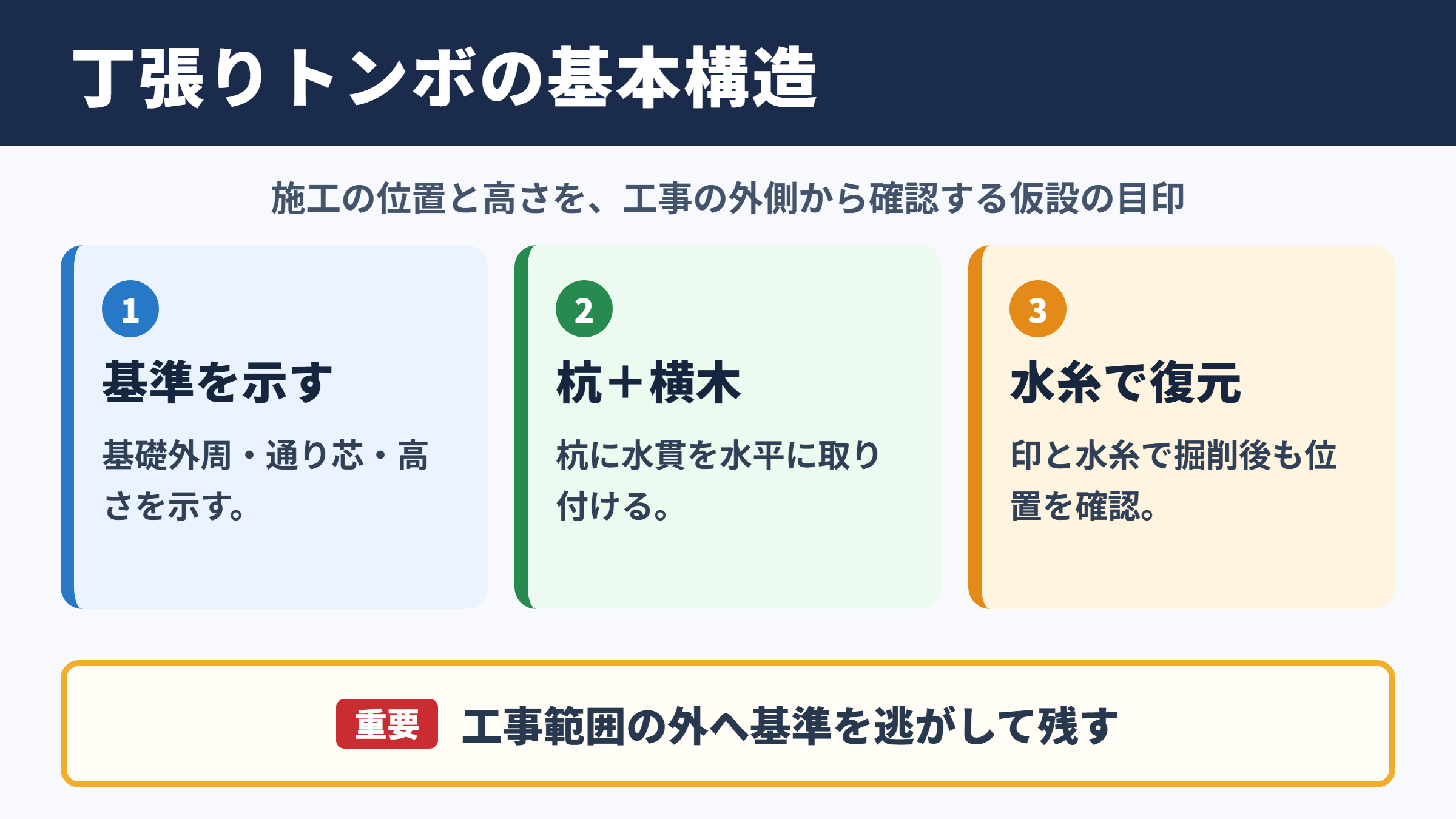

丁張りのトンボの役割と基本構造

それではまず、丁張りのトンボが何を示す道具なのかについて解説していきます。

丁張りにおけるトンボの意味

丁張りのトンボとは、杭に横木を取り付け、工事の基準となる位置や高さを示すための仮設の目印です。

上から見ると横木が羽を広げたように見えることから、現場ではトンボと呼ばれることがあります。

基礎の外周、掘削する幅、建物の通り芯、コンクリート天端などを、施工前から施工中まで確認しやすくする役割を持ちます。

図面上の寸法は正しくても、地面に直接印を付けただけでは掘削や雨によって消えてしまうでしょう。

そこで、施工範囲の外側に杭と横木を設け、工事によって地面が変化しても残る基準をつくります。

トンボは完成物ではなく、正確な施工を支える仮設の基準点という位置付けです。

杭と横木でつくられる仕組み

一般的なトンボは、地面に打ち込む杭と、杭の間へ水平に取り付ける貫板または水貫で構成されます。

杭は横木を安定させる柱の役目を果たし、横木には通り芯や基礎の端を示す印、釘、糸を掛けるための目印を付けます。

複数のトンボを建物や構造物の外周に配置し、それぞれの印へ水糸を張ることで、空中に見えない基準線を再現できます。

水糸の交点を利用すれば、地面を掘った後でも元の位置を確認できます。

高さについても、横木の上端やあらかじめ付けた印を基準にすることで、掘削深さや砕石の高さを管理しやすくなります。

水貫と遣り方との違い

水貫は、杭へ水平に渡す横木そのものを指す言葉として使われます。

一方で遣り方は、杭、水貫、水糸、墨出しなどを組み合わせて、建物や構造物の位置と高さを現地へ移す作業全体を指すことが多い表現です。

トンボは遣り方を構成する一組の仮設物であり、水貫を取り付けた形状に注目した現場用語と考えると理解しやすいでしょう。

会社や地域によって呼び方には差がありますが、言葉の違いだけに迷わず、何を基準にしているかを確認することが大切です。

呼び方	主な意味	現場での役割
トンボ	杭と横木でつくる仮設の目印	位置や高さを示す基準
水貫	杭に取り付ける水平の横木	水糸や高さの目印を受ける部材
遣り方	位置と高さを現地へ出す作業や仮設全体	着工前の基準づくり
水糸	印と印の間に張る細い糸	通り芯や外周線の確認

施工位置と高さを示す測量の仕組み

続いては、トンボが位置と高さをどのように伝えるのかを確認していきます。

通り芯と基礎外周の示し方

建物の施工では、柱や壁の中心となる通り芯、基礎の外側、掘削のり面など、複数の基準線を区別する必要があります。

トンボの水貫に釘を打ち、その釘へ水糸を掛けることで、必要な線を地面の上に再現できます。

たとえば基礎の通り芯を出す場合は、向かい合うトンボの同じ基準位置に釘を設け、水糸を一直線に張ります。

直交する方向にも水糸を張れば、交差位置が通り芯の交点になります。

この交点から基礎幅の半分ずつを逃げ墨として取ることで、基礎の外端や内端も確認しやすくなります。

水糸は基礎の端を直接示すとは限らず、通り芯を示している場合があるため、図面と印の意味を必ず照合してください。

基準高さと水準の取り方

トンボは平面的な位置だけでなく、高さ管理にも使われます。

基準となるベンチマークからレベルやオートレベルで高さを移し、水貫の上端や指定位置に印を付けます。

その印を設計高さから何ミリメートル上または下に設定したかを共有しておけば、掘削底、砕石天端、捨てコンクリート、基礎天端を確認できます。

現場では作業しやすさを考え、完成高さそのものではなく、完成高さより少し上に水貫を設けることもあります。

この場合は、基準からの差を全員が把握していなければなりません。

直角と対角寸法の確認方法

長方形の建物や基礎では、四隅の位置を出しただけでは直角が正しいと断定できません。

そこで、対角線の長さを測り、二本の対角寸法が同じかを確認します。

設計寸法に対して対角線が大きく違う場合、どこかの杭位置、水糸位置、通り芯の読み取りに誤りがある可能性があります。

また、三メートル、四メートル、五メートルの比率を使い、直角を確認する方法も現場でよく用いられます。

ただし規模が大きい工事や精度が厳しい工事では、簡易的な確認だけに頼らず、測量機器による再確認が必要です。

トンボの作り方と必要な材料

続いては、自作する場合の材料選びと組み立て方を確認していきます。

木杭と水貫の材料選び

小規模な住宅基礎や外構工事では、木杭と木製の貫板を使ってトンボをつくることが多いでしょう。

杭には、打ち込み時に割れにくく、十分な太さのある角材や杭材を選びます。

先端を斜めに削っておくと地面へ入りやすくなり、頭側は金づちで叩いてもつぶれにくいよう整えておくと安心です。

水貫には、反りやねじれが少ない板材を選ぶことが重要になります。

大きく曲がった材料では、水糸の位置や高さを読み取りにくくなります。

水貫は見た目よりも真っすぐで安定していることが重要です。

杭の設置位置と打ち込み深さ

杭は、掘削や重機の走行で動かない位置に設置します。

基礎や側溝のすぐ近くに打つと、掘削時に邪魔になるだけでなく、土が崩れて傾くおそれがあります。

工事範囲から適度に離し、作業員が水糸を確認できる位置を選ぶと扱いやすくなります。

杭の打ち込み深さは地盤の硬さや杭の長さで変わりますが、手で押して動く程度では基準として使えません。

打ち込み後に揺れを確認し、必要に応じて控え杭や補強材を加えます。

地盤が軟らかい場所や雨でぬかるみやすい場所では、通常より長い杭を使う判断も必要でしょう。

水貫の取り付けと目印の付け方

杭が安定したら、レベルで高さを確認しながら水貫を取り付けます。

すべての水貫上端を同じ高さにそろえる方法もあれば、各所へ設計上必要な高さの印だけを付ける方法もあります。

位置を示す釘や切り込みは、後で何の線かわからなくならないよう、通り芯、外端、逃げ寸法の意味を記録しておくと安全です。

雨で消えやすい鉛筆だけに頼らず、釘、刻み、耐候性のある表示を併用すると確認しやすくなります。

材料や工具	用途	選ぶ際の注意点
木杭	水貫を支える	割れや腐食が少ないもの
水貫用の板	高さと位置の基準をつくる	反りとねじれが少ないもの
釘	水糸を掛ける目印	抜けにくく頭が確認しやすいもの
水糸	通り芯や外周線を張る	伸びにくく視認しやすいもの
水平器やレベル	高さを移す	測定前に精度を確認すること

水糸を使った丁張りの実践手順

続いては、現場でトンボを使う流れを確認していきます。

図面の基準線を現場へ移す準備

作業前には、配置図、基礎伏図、断面図を確認し、どの線を現地へ出すのか整理します。

建物の外形だけでなく、通り芯、基礎幅、掘削余幅、隣地境界からの離れも確認対象です。

図面の基準点と敷地の基準点がどこにあるかを明確にしなければ、正しい寸法を取っても位置全体がずれることがあります。

基準となる境界杭や既設構造物を扱う際は、誤って動かさないよう十分に注意しましょう。

最初に決めた基準点がすべての寸法の出発点になります。

水糸の張り方と確認の順序

水糸は、対応する水貫の釘や印に掛け、たるみが出ない程度に張ります。

強く引きすぎると釘や水貫を動かすことがあり、弱すぎると糸の位置が一定になりません。

長い距離では風による揺れも影響するため、無風に近い時間帯に確認する、または補助の目印を増やす工夫が有効です。

水糸を張ったら、まず基準線の寸法を確認し、次に直角、対角、最後に高さの順で見ると作業の抜けを減らせます。

一人が測り、別の人が図面と照合する体制にすると、読み違いの発見にもつながります。

掘削中と施工後の活用方法

掘削を始めた後も、トンボと水糸は施工位置を確認するために残しておきます。

掘削底が設計位置まで達しているか、幅が不足していないか、砕石の厚さが均一かを確認するときに役立ちます。

捨てコンクリートを打設した後は、通り芯を再び落として墨出しを行い、鉄筋や型枠の位置確認へつなげます。

工事が進むと仮設物の重要性を見落としがちですが、最後まで基準を守ることで施工精度を保てます。

不要になった段階で撤去する場合も、検査や再確認に必要な期間を過ぎているかを確認してから判断しましょう。

精度を保つための注意点とよくある失敗

続いては、丁張り作業で起こりやすい失敗と対策を確認していきます。

杭の移動と水貫の変形

トンボの精度を損なう原因として多いのは、杭の移動、沈下、傾きです。

重機の旋回、資材の接触、雨による地盤の軟化などで杭がわずかに動くことがあります。

施工開始時に正しかったとしても、数日後に同じ状態とは限りません。

特に掘削前後や大雨の後には、杭の垂直性、水貫の高さ、釘位置を改めて確認してください。

トンボは一度設置したら終わりではなく、工事中に繰り返し点検する基準です。

水糸のたるみと目線による誤差

水糸は細く便利な一方で、たるみ、風、熱、張力の違いによる影響を受けます。

長いスパンで糸を張るほど中央部が下がりやすく、見た目では気付きにくい誤差になることもあります。

また、水糸を基準に寸法を測るとき、斜めから見ると位置を読み違えるため、できるだけ正面から確認する必要があります。

高さを厳密に管理する箇所では、水糸だけで判断せず、レベルやスタッフによる測定を併用しましょう。

糸の色が背景と同化して見えにくい場合は、視認性の高い色へ替えることも有効です。

図面の読み違いと基準の混同

通り芯からの寸法と基礎外端からの寸法を混同すると、全体が大きくずれるおそれがあります。

図面の寸法線が何を基準にしているかを確認し、トンボの釘がどの線を表すのかを明確にしてください。

複数の線を同じ水貫に出す場合は、釘の並びだけでは意味が伝わりにくいこともあります。

担当者が変わっても判断できるよう、簡単な記録図や表示を残すと安心です。

よくある失敗	起こる理由	予防策
掘削位置がずれる	通り芯と外端を混同する	釘ごとの意味を図面と照合する
高さが合わない	水貫からの差を共有していない	基準高さと差を記録する
直角が出ない	対角寸法を確認していない	水糸を張った後に対角を測る
途中で基準が変わる	杭が接触や雨で動く	作業前後に再点検する

丁張りのトンボの活用ポイントまとめ

丁張りのトンボは、杭と水貫を使って工事の位置、高さ、通り芯を現場に示す仮設の測量道具です。

掘削される地面の外側に基準を残せるため、基礎工事、造成、外構、側溝施工などで幅広く活用されます。

正確なトンボは、正確な施工の出発点といえるでしょう。

自作する場合は、まっすぐな水貫、安定した杭、見やすい釘や印を用意し、作業中に動かないよう施工範囲の外へ設置することが大切です。

水糸を張った後には、通り芯、外周寸法、対角寸法、基準高さを順番に確認してください。

水貫の高さが何を基準にしているかを共有しておけば、掘削底や仕上がり高さの管理も行いやすくなります。

また、雨や重機作業の後には杭の移動や水貫の変形がないかを見直し、図面上の寸法基準を取り違えないことも重要です。

トンボの仕組みと役割を理解して丁張りを行えば、後工程での修正を減らし、安全で精度の高い施工につなげられます。
