止めネジは、軸や部品を固定するために使われる小さなねじです。

外観は似ていても先端形状によって保持力、相手材への傷の付き方、再調整のしやすさが変わります。

とがり先や平先を何となく選ぶと、軸が傷ついたり、十分な固定力が得られなかったりすることもあるでしょう。

本記事では止めネジの主な種類、先端形状ごとの特徴、材質やサイズの考え方、適切な使い分けまで分かりやすく紹介します。

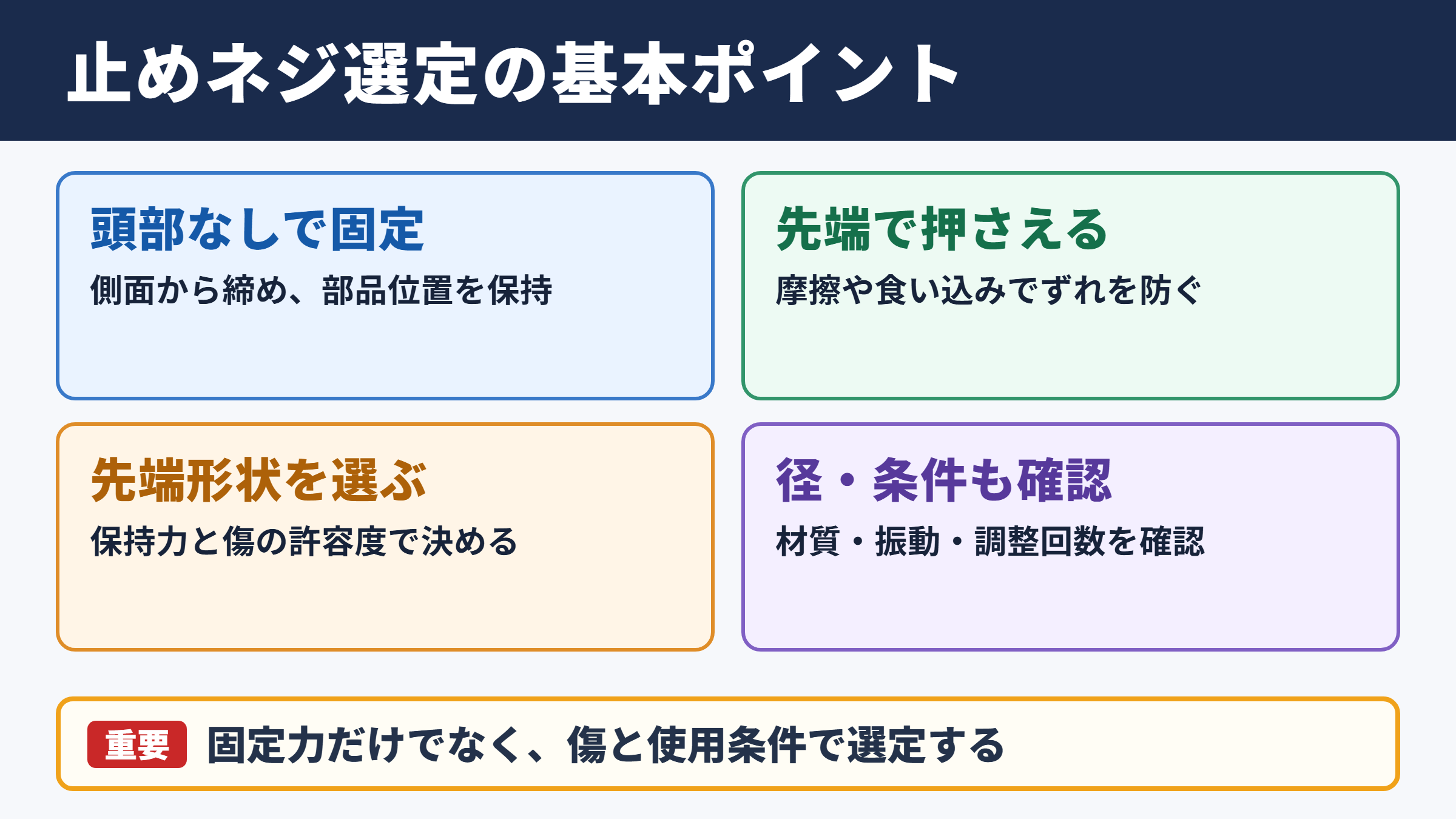

止めネジの種類と選定の基本

それではまず、止めネジの種類と選び方の基本について解説していきます。

部品の位置を固定するねじ

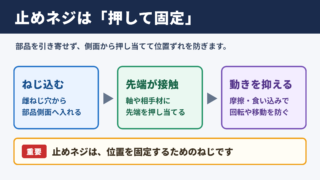

止めネジとは、ねじの頭部がなく、ねじ山のある胴部だけで構成されるねじのことです。

六角穴付き止めネジとして流通している製品が多く、六角レンチを使って部品の側面から締め込みます。

回転軸に取り付ける歯車、プーリー、カラー、ノブ、レバー、カップリングなどの位置決めと固定が主な用途です。

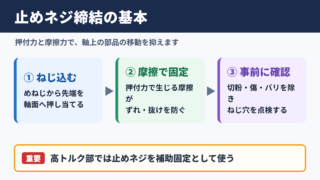

一般的なボルトのように二つの部材を挟み込むのではなく、先端を相手部品へ押し当てて摩擦力や食い込みによって保持します。

止めネジは軸と部品の相対位置をずれにくくするための固定部品であり、組立機械、治具、工作機械、設備保全の現場で幅広く使われています。

小さな部品でも、回転部の安全性や製品精度に関わるため、用途に合った先端形状の選定が欠かせません。

先端形状で変わる保持力と傷

止めネジには、とがり先、平先、くぼみ先、丸先、棒先など、複数の先端形状があります。

先端が鋭い製品ほど相手材に食い込みやすく、高い回り止め効果を得やすい傾向です。

一方で、食い込みが強いほど軸や部品の表面に圧痕が残り、位置を変更するときの再利用性は下がります。

平らな先端は接触面が広く、表面を傷つけにくい反面、強い振動や大きなトルクに対しては補助的な工夫が必要になる場合もあります。

固定対象に傷を付けてもよいかどうかは、先端形状を決める最初の判断基準になるでしょう。

ねじ径と締付けトルクの関係

止めネジの呼び径は、M3、M4、M5、M6、M8などのメートルねじで表されます。

呼び径が大きいほど一般的には締付けトルクを高く設定でき、押し付ける力も大きくなります。

ただし、細い軸に大径の止めネジを使うと、軸の断面が弱くなったり、局所的な圧力で変形したりするおそれがあります。

ねじ径だけでなく、ねじの長さ、ねじ穴の有効ねじ部、相手材の強度も同時に確認してください。

先端形状ごとの種類

続いては、止めネジの代表的な先端形状を確認していきます。

とがり先の特徴

とがり先は、先端が円すい状に尖った止めネジです。

相手材の表面に食い込ませることで、高い保持力を得やすい点が大きな特徴です。

振動が発生しやすい機械や、軸の回転を確実に止めたい箇所では、とがり先が候補になります。

ただし、先端が接触した部分には明確な傷やへこみが残ります。

頻繁に位置を変える軸、表面処理が施された部品、外観品質が求められる部材には注意が必要でしょう。

とがり先は強い固定を優先し、相手材への傷を許容できる場面に向く形状です。

平先の特徴

平先は、先端が平らに仕上げられた止めネジです。

接触面積が比較的広いため、相手材への食い込みを抑えながら押さえることができます。

軸表面へのダメージを少なくしたい場合や、調整後に位置を変更する可能性がある部品に適しています。

止めネジの当たる場所に平面加工をしておくと、接触状態が安定し、再現性のある位置決めにもつながります。

一方、滑らかな丸軸にそのまま使用すると、強い回転力で部品がずれることがあります。

平先を使う場合は、締付けトルクの管理や、軸側への加工も含めて検討すると安心です。

くぼみ先と丸先と棒先の特徴

くぼみ先は、先端に浅いくぼみを持つ形状です。

とがり先ほど深く食い込まず、平先よりも接触部が安定しやすいため、汎用的な止めネジとして利用されています。

丸先は半球状の先端で、曲面や柔らかい材料に当てやすく、調整用の押さえとして使われることがあります。

棒先は先端が細い円柱状になっており、穴や溝に差し込んで位置決めする用途に向きます。

先端形状	主な特徴	向いている用途	相手材への影響
とがり先	食い込みが強く保持力を得やすい	回り止め、恒久的な固定	傷が残りやすい
平先	面で押さえやすく再調整しやすい	位置調整、軸への傷を抑えたい箇所	比較的少ない
くぼみ先	保持力と扱いやすさのバランス	一般的な機械部品の固定	軽い圧痕が残る場合がある
丸先	曲面に当てやすく接触がなめらか	調整ねじ、柔らかい部材の押さえ	傷を抑えやすい
棒先	穴や溝に入れて位置を決めやすい	スライド部、溝付き部品の位置決め	相手形状により異なる

とがり先の使いどころ

続いては、とがり先を選ぶ場面と注意点を確認していきます。

回転部品の確実な回り止め

とがり先は、プーリーや歯車など、軸とともに回転する部品の回り止めに活用されます。

特に、部品に加わるトルクが比較的大きく、締結部のわずかな緩みが位置ずれにつながる場合に有効です。

先端が軸に食い込むため、摩擦だけに頼る平先よりも回転方向のずれを抑えやすくなります。

ただし、止めネジだけで大きなトルクを受ける設計には限界があります。

キー溝、スプライン、クランプ式ハブ、テーパロックなど、本来の動力伝達方法と組み合わせることが大切です。

くぼみ加工との組み合わせ

とがり先を使う位置があらかじめ決まっているなら、軸側に小さなくぼみ加工を設ける方法があります。

先端が加工部に収まるため、組立位置を再現しやすく、横方向へのずれも抑えやすくなります。

くぼみの深さが過大になると軸の強度低下につながるため、必要最小限にとどめることが重要です。

加工位置は、部品を所定位置にセットした状態で確認し、止めネジ穴の中心とずれないように管理します。

再調整時に起こりやすい問題

とがり先で固定した軸には、先端の圧痕やバリが残ることがあります。

そのまま部品をスライドさせると、バリが穴の内面を傷つけ、挿入しにくくなる場合もあります。

再調整する際は、圧痕の状態を確認し、必要に応じてバリを除去してください。

また、以前と異なる位置で固定すると、軸表面に複数の傷が残り、寸法精度や外観に影響することがあります。

何度も位置を変える用途では、とがり先より平先やくぼみ先を検討するほうが合理的でしょう。

平先の使いどころ

続いては、平先が適する用途と固定力を高める工夫を確認していきます。

軸表面を守りたい部品

平先は、シャフトの表面をできるだけ傷つけたくない場面に向いています。

研磨軸、メッキ処理を施した軸、位置を頻繁に変更するスライド部などでは、平先の利点を生かせるでしょう。

先端が面で当たるため、局所的な深い傷を作りにくく、取り外し後の部品清掃も比較的容易です。

ただし、完全に傷が付かないわけではありません。

締付けトルクが大きすぎれば、平先でも圧痕や表面の変形が起こるため、適切なトルク管理が必要になります。

平面加工による安定した固定

丸軸に平先を使用する場合は、先端が当たる箇所に小さな平面加工を施すと効果的です。

平らな接触面を作ることで、止めネジの先端が安定し、締結時に部品が横方向へ押されにくくなります。

平面加工は、一般にフラット加工とも呼ばれます。

部品の位置決め箇所を明確にできるため、組立作業のばらつきを抑えたい場合にも役立ちます。

平先とフラット加工の組み合わせは、再現性とメンテナンス性を両立しやすい方法です。

使用状況	平先の適性	推奨される工夫
調整頻度が高い軸	高い	接触位置にフラット加工を設ける
表面処理済みの軸	比較的高い	締付けトルクを低めから確認する
大きな回転トルクがかかる部品	単独では注意が必要	キーやクランプ機構を併用する
薄肉部品の固定	高い	座面の変形を確認しながら締める

緩みを抑えるための対策

平先は相手材に深く食い込まないため、振動条件では緩み対策が重要になります。

ねじロック剤を使用する、締付けトルクを規定する、止めネジを二本使うなどの方法が代表的です。

二本の止めネジを使う場合は、同じ穴に重ねて締める方法と、周方向をずらして配置する方法があります。

設計意図によって適した方法が異なるため、保守性や分解頻度も考慮してください。

緩み止めは止めネジ単体の性能ではなく、締結部全体で考えることが重要です。

材質とサイズの選び方

続いては、止めネジの材質、表面処理、寸法を選ぶポイントを確認していきます。

鉄とステンレスの違い

止めネジには、鉄をベースにした合金鋼製や、ステンレス鋼製の製品があります。

合金鋼製は高い強度を得やすく、機械の固定部や荷重がかかる箇所で多く使われます。

黒染め処理が施された製品も一般的ですが、湿気や薬品が多い環境では防錆面に注意が必要です。

ステンレス製は耐食性に優れ、水回り、食品機械、屋外設備、医療関連設備などで選ばれます。

ただし、ステンレス同士の締結では焼き付きが起こる場合があります。

耐食性を優先するか、強度を優先するかを使用環境に合わせて判断しましょう。

呼び径と長さの考え方

止めネジの長さは、締結する部品の肉厚と、ねじ穴の深さに合わせて選びます。

短すぎると十分なねじ山のかかりが得られず、長すぎると部品の内側へ飛び出したり、底付きしたりするおそれがあります。

締め込んだ状態で、六角穴へ工具を確実に差し込めるかも確認したいポイントです。

小さな止めネジほど六角穴が浅く、工具が斜めに入ると穴を傷めやすくなります。

六角穴のサイズと工具管理

六角穴付き止めネジは、対応するサイズの六角レンチや六角ビットで締め付けます。

摩耗した工具や規格の異なる工具を使用すると、六角穴をなめる原因になります。

特に小径の止めネジでは、工具を最後まで差し込んだ状態で、ねじ軸に対してまっすぐ力をかけることが大切です。

六角穴が損傷すると取り外しが難しくなり、部品交換や穴あけ加工が必要になる場合もあります。

止めネジの締結品質は、適切な工具の状態にも左右されると覚えておくとよいでしょう。

取付けとメンテナンスの注意点

続いては、止めネジを取り付ける手順と点検時の注意点を確認していきます。

締付け前の清掃と位置確認

止めネジを締め付ける前に、ねじ穴、止めネジ、軸表面に切粉や油分が過剰に付着していないか確認します。

切粉が残っていると、先端が正しく当たらなかったり、ねじが途中でかじったりすることがあります。

固定する部品は所定位置までセットし、軸方向の位置、角度、プーリーや歯車の芯出し状態を確認してください。

止めネジを強く締めてから位置を修正しようとすると、軸や部品に不要な傷を作る原因になります。

適切な締付けトルク

締付けトルクが不足すると、振動や繰り返し荷重で止めネジが緩みやすくなります。

反対に締めすぎると、ねじ山の破損、六角穴の損傷、相手部材の変形につながることがあります。

製品メーカーが推奨トルクを示している場合は、その値を優先してください。

トルクレンチやトルクドライバーを使うと、作業者による締付けのばらつきを抑えやすくなります。

小径の止めネジほど過大トルクによる損傷が起こりやすいため、感覚だけに頼らない管理が必要です。

緩みと摩耗の定期点検

稼働中に振動を受ける装置では、止めネジの緩みを定期的に点検します。

部品の位置にずれがないか、異音や振れが発生していないか、止めネジの頭部が飛び出していないかを確認してください。

とがり先で固定している場合は、先端の摩耗や軸側の圧痕が広がっていないかも重要な確認項目です。

ねじロック剤を使用した箇所を分解する際は、無理に工具を回さず、製品仕様に応じた方法で取り外します。

止めネジは一度締めたら終わりではなく、設備の状態に合わせて点検する部品です。

止めネジの種類と使い分けのまとめ

止めネジは、軸や部品の位置決め、回り止めに使われる重要な締結部品です。

とがり先は高い保持力を得やすく、傷を許容できる恒久的な固定に向いています。

平先は相手材への傷を抑えやすく、位置調整や再組立てを行う箇所で使いやすい形状です。

くぼみ先、丸先、棒先にもそれぞれ役割があり、相手材の形状や求める固定方法によって選択肢が変わります。

材質、ねじ径、長さ、締付けトルク、緩み対策まで確認することで、止めネジ本来の性能を引き出せるでしょう。

固定力と部品保護のバランスを考え、用途に合う先端形状を選ぶことが、止めネジを適切に使い分けるためのポイントです。
