止めネジとは？役割と固定の仕組みをわかりやすく解説！（イモネジとの違い）

止めネジは、軸や部品の位置を保ち、回転や抜けを抑えるために使われる小さな機械要素です。

外見は目立たなくても、モーターの軸に取り付けたプーリー、ノブ、歯車、カラーなどの固定には欠かせません。

「イモネジ」と呼ばれることも多いため、名称の違い、先端形状の選び方、締め付け時の注意点が分かりにくいと感じる方もいるでしょう。

この記事では、止めネジの役割と固定の仕組みを軸に、種類、サイズ、材質、使い方、ゆるみ対策までをわかりやすく整理します。

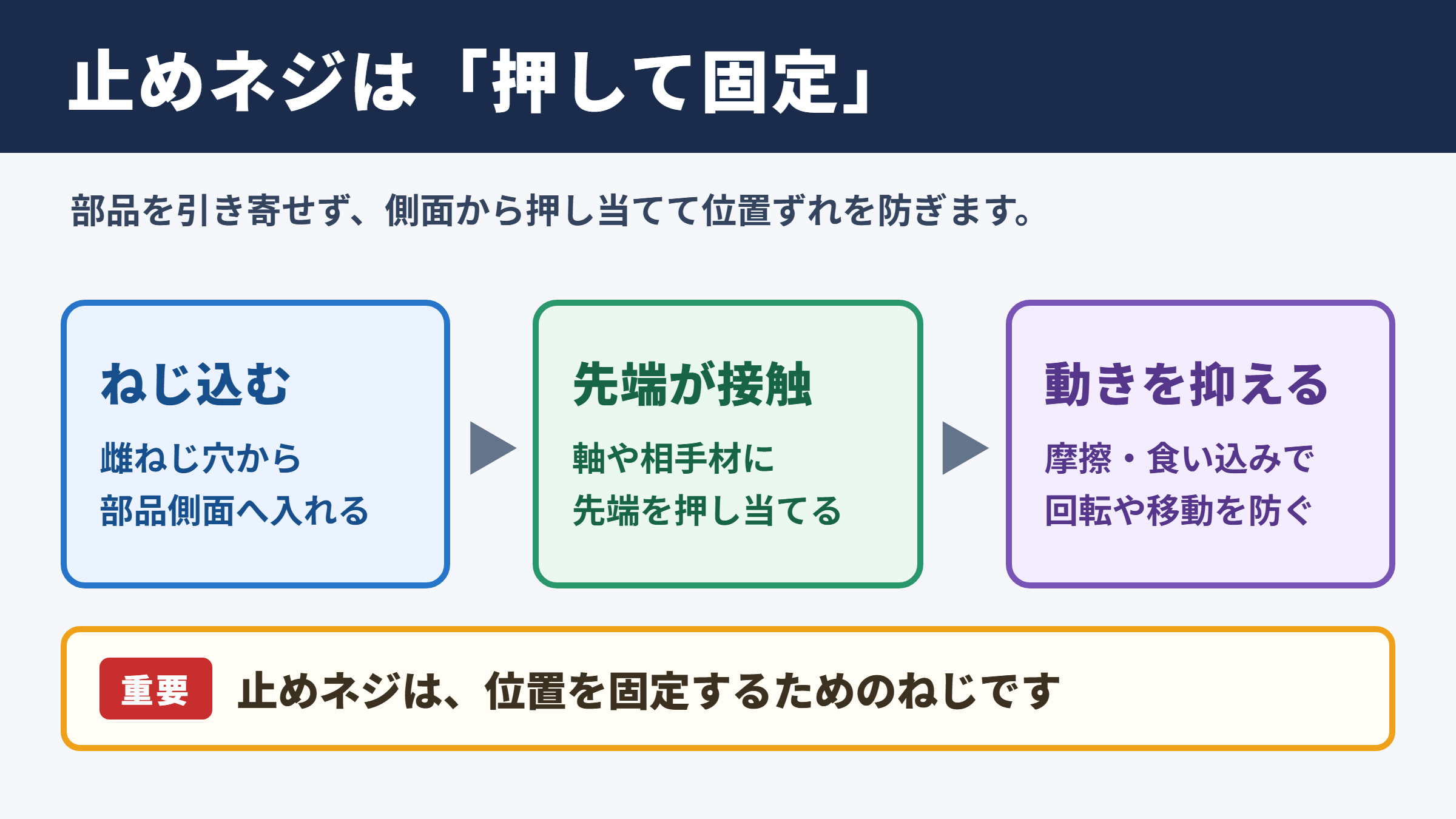

止めネジの意味と基本的な役割

それではまず止めネジの意味と基本的な役割について解説していきます。

部品同士の位置ずれを防ぐねじ部品

止めネジとは、二つの部品を締結して接合する一般的なボルトとは異なり、部品の側面から押し当てて位置を固定するねじです。

代表例は、回転軸に取り付けるプーリー、ギヤ、カップリング、レバー、つまみ、シャフトカラーなどでしょう。

対象部品にあらかじめ雌ねじ穴を設け、そこへ止めネジをねじ込むと、先端が軸や相手材に接触します。

さらに締め込むことで接触面に押し付け力が発生し、摩擦力や先端の食い込みによって部品が動きにくくなる仕組みです。

止めネジは頭部がほとんど出ない構造のものが多く、周囲との干渉を避けながら固定したい箇所に適しています。

たとえば装置の外周部にボルト頭が飛び出すと、安全カバーとの接触や作業者の衣服の巻き込みにつながるおそれがあります。

その点、止めネジは部品表面より沈むように取り付けられるため、省スペースな機械設計に役立ちます。

止めネジが使われる代表的な箇所

止めネジは、機械、治具、設備、家具、電動工具、精密機器など、幅広い分野で使用されています。

特に回転軸へ部品を取り付ける場面では、キーやスプラインを使うほど大きなトルクが必要ではない場合に採用されやすい部品です。

ノブをシャフトに固定する場合も、止めネジを横方向から締めるだけで取り付けられます。

取り外しの際は六角レンチやマイナスドライバーで緩めるため、部品交換や位置調整を比較的容易に行えます。

位置決め用途では、ストッパーとして使われる場合もあります。

たとえばスライド部品の移動量を制限したいとき、止めネジの先端を当たり面として利用すれば、簡易的な調整機構をつくれます。

ただし、繰り返し衝撃を受けるストッパーに細い止めネジを使うと、先端が変形したり、ねじが緩んだりすることがあります。

荷重の方向と大きさを考えたうえで、太さや先端形状を選ぶことが大切です。

一般的なボルトや小ねじとの違い

一般的なボルトや小ねじは、ナットや雌ねじを利用し、複数の部品を軸方向に引き寄せて固定します。

これに対し止めネジは、ねじ込む部品から相手材へ横方向の力を加える点が特徴です。

固定方法が異なるため、同じねじでも得意な役割は同一ではありません。

比較項目	止めネジ	ボルトや小ねじ
主な目的	位置固定、回転防止、抜け止め	部品同士の締結
力のかかり方	側面から押し当てる	部品を引き寄せて挟む
頭部の出っ張り	少ない、またはない	頭部が外側に出ることが多い
よく使う対象	軸、カラー、ノブ、プーリー	ブラケット、板金、カバー、フレーム
注意点	相手材への傷、ゆるみ、保持力不足	締め付け不足、座面の変形、軸力低下

止めネジだけで大きな回転トルクを受ける設計には限界があります。

高トルクがかかる軸では、キー、キー溝、スプライン、クランプハブなどを併用するほうが、安定した伝達につながります。

イモネジとの違いと呼び方

続いてはイモネジとの違いと呼び方を確認していきます。

イモネジは止めネジの代表的な呼称

イモネジとは、頭部がなく、全体が短い円筒状に見える止めネジを指す呼び方です。

見た目が芋のようにころんとした形に見えることから、現場で「芋ねじ」と呼ばれるようになったといわれています。

正式な図面や規格、カタログでは「止めねじ」や「六角穴付き止めねじ」と表記されることが一般的です。

つまり、イモネジと止めネジは完全に別種類の部品というわけではなく、用途と形状が重なることが多い関係です。

会話ではイモネジ、発注書や図面では止めねじという使い分けをする職場もあります。

ただし、メーカーや販売サイトによっては、頭部付きの止めねじまで含めてイモネジと呼ぶこともあるため、名称だけで判断しないほうが安全です。

六角穴付き止めネジの特徴

現在もっともよく見かけるのは、六角レンチで締め付ける六角穴付き止めネジです。

小径でも比較的大きな締め付けトルクを与えやすく、工具が滑りにくいため、機械部品の固定に広く利用されています。

マイナス溝付きの止めネジは、簡単な調整部や古い機械で見かけることがあります。

しかし、小径品ではドライバーが外れやすく、締め付け管理もしにくいため、六角穴付きが選ばれる場面が増えています。

六角穴のサイズはねじ径によって決まっており、適合しないレンチを使うと穴がなめる原因になります。

特にインチ規格とミリ規格の六角レンチは見た目が似ている場合があるため、無理に差し込まないことが重要です。

頭付き止めネジとの使い分け

止めネジには、頭部のないイモネジ形状だけでなく、つまみやすい頭部を持つ種類もあります。

たとえばローレット付きの止めネジは、工具を使わずに手で調整できるため、頻繁に位置を変える治具や簡易固定部に便利です。

蝶ねじに近い操作性を持つ製品もあり、段取り替えの時間短縮に役立つでしょう。

一方で、頭付きの製品は周囲に出っ張りが生じるため、回転部の近くや狭い場所には向きません。

固定力だけでなく、操作頻度、工具の有無、周辺部品との干渉まで確認して選定する必要があります。

外観が似ていても、ねじ先の形状や材質が異なれば、適した用途も変わります。

固定の仕組みと保持力の考え方

続いては固定の仕組みと保持力の考え方を確認していきます。

押し付け力と摩擦力による回転防止

止めネジを締め込むと、先端が軸や相手部品の表面を押します。

この押し付け力によって接触面の摩擦が増え、部品が回転したり、軸方向へずれたりしにくくなります。

保持力は、ねじの呼び径、締め付けトルク、先端形状、相手材の硬さ、表面状態などの影響を受けます。

油や切削液が付着した軸は摩擦係数が下がるため、乾いた表面より滑りやすくなる傾向があります。

また、アルミニウムや樹脂のように柔らかい材料は先端が食い込みやすい反面、繰り返し締め直すと傷が広がり、保持力が安定しないことがあります。

止めネジの保持力は、締め付けの強さだけで決まるものではありません。

相手となる軸の材質、接触面の状態、振動、温度変化を含めて考えることが、トラブルを減らす近道です。

先端形状によって変わる固定方法

止めネジの先端には複数の形状があり、相手材への当たり方と固定性能が異なります。

平らな先端、円すい状の先端、くぼみを持つ先端、軸をまたぐ先端などが代表的です。

先端形状	特徴	適した用途	注意点
平先	面で押し当てやすい	軸を傷つけにくい仮固定、平面への押し付け	強い回転トルクには不向きな場合がある
とがり先	点で食い込みやすい	確実な位置決め、相手材にくぼみを設ける固定	軸表面に傷が残りやすい
くぼみ先	先端中央がくぼんでいる	一般的な軸固定、振動がある箇所	相手材に圧痕が生じることがある
丸先	接触部が丸く、調整に向く	可動部、位置調整部、相手材を傷めたくない箇所	保持力は形状や材質に左右される
棒先	細い突起が穴へ入る	位置決め穴を使う固定、繰り返し位置決め	穴位置の精度が必要になる

相手軸にフラット面を加工し、そこへ止めネジを当てる方法はよく使われます。

この加工は一般に「二面幅加工」や「Dカット」と呼ばれ、丸軸へ直接押し付ける場合より回転方向の位置を安定させやすくなります。

とがり先やくぼみ先を使う場合は、再利用時の位置ずれにも注意が必要です。

前回できた圧痕以外の位置に先端が当たると、部品の芯ずれや傾きにつながることがあります。

キーやクランプとの併用判断

止めネジは構造が簡単で低コストですが、あらゆる荷重に対応できる万能な固定方法ではありません。

大きなトルクを繰り返し伝えるギヤやプーリーでは、キーとキー溝を使って回転方向の力を受け、止めネジは抜け止めや位置調整に使う設計が考えられます。

クランプ式のハブは、軸の外周を均等に締め付けるため、軸への傷を抑えながら高い保持力を得やすい方式です。

精密な位置決めや軸の再利用を重視する場合には、止めネジ単独よりクランプハブが適するケースもあります。

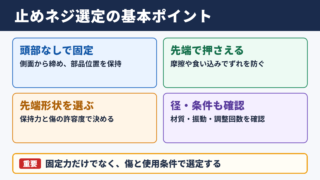

種類とサイズ選定の基礎

続いては種類とサイズ選定の基礎を確認していきます。

ねじ径と長さの選び方

止めネジを選ぶ際は、最初にねじ径と長さを確認します。

ねじ径はM3、M4、M5、M6のように表され、Mの後ろの数値がねじの呼び径を示します。

太いねじほど大きな締め付け力を得やすい一方、部品側にはそれに見合う肉厚と雌ねじのかかり長さが必要です。

薄いハブへ必要以上に太い止めネジを使うと、雌ねじ周辺が割れたり、変形したりするおそれがあります。

長さは、先端が相手軸へ十分届き、なおかつ六角穴側が部品表面から極端に沈み込まない範囲で選びます。

短すぎると先端が軸まで届かず、長すぎると反対側へ突き抜けたり、内部部品と干渉したりするため注意が必要です。

材質と表面処理の違い

止めネジの材質は、強度、耐食性、価格、磁性の有無に影響します。

一般機械には鉄系の合金鋼や炭素鋼が多く使われ、黒染め処理が施された製品もよく流通しています。

湿気や水がかかる設備、食品機械、屋外装置では、ステンレス製を選ぶことがあるでしょう。

ステンレスはさびにくい点が長所ですが、材質の組み合わせや締め付け条件によっては焼き付きが起きる場合があります。

アルミニウム、真鍮、樹脂製の止めネジは、相手材を傷つけたくない箇所や、軽量化、絶縁性が必要な箇所で利用されます。

材質を選ぶときは、ねじ本体だけでなく、押し付けられる軸側の材質も確認することが大切です。

材質	主な特徴	向いている環境
合金鋼	強度を確保しやすい	一般機械、比較的大きな締め付け力が必要な箇所
ステンレス	耐食性に優れる	湿気の多い場所、屋外、衛生設備
真鍮	相手材への傷を抑えやすい	調整部、装飾部、電気部品周辺
樹脂	絶縁性があり、軟質材に当てやすい	電子機器、傷を避けたい仮固定部

JIS規格と購入時の確認項目

止めネジを購入する際は、呼び径、ピッチ、長さ、先端形状、材質、表面処理、工具穴の種類を確認します。

一般的なメートルねじはJIS規格に基づく寸法体系が用いられることが多く、同じM4でも標準ピッチと細目ピッチでは互換性がありません。

見た目だけで似たねじを選ぶと、途中まで入ってもねじ山を傷める危険があります。

部品表、図面、現物のねじゲージなどで規格を確かめることが確実です。

海外製機械ではインチねじが使われている場合もあります。

ミリねじを無理にねじ込むと雌ねじの修理が必要になるため、判別できないときは専門業者へ相談したほうがよいでしょう。

締め付け手順とゆるみ対策

続いては締め付け手順とゆるみ対策を確認していきます。

固定前に行う表面と位置の確認

止めネジを締める前に、軸と部品の接触部分に切り粉、油汚れ、さび、バリがないかを確認します。

異物が挟まったまま固定すると、いったんは締まったように見えても、運転中に異物がつぶれて部品が緩むことがあります。

取り付け位置も重要です。

プーリーやカップリングでは、軸の段差、キー位置、ベアリングとの距離を確認し、指定された位置へ正しく合わせます。

複数本の止めネジを持つハブでは、一方だけを強く締める前に、すべてを軽く当てて位置を整えると偏りを抑えやすくなります。

止めネジの先端が軸の平面や指定されたくぼみに当たっているかを確認してから、本締めへ進みましょう。

適正な締め付けと工具の扱い

締め付けは、ねじ径に合った六角レンチを使い、一定の力で行います。

長いレンチにパイプを継ぎ足して過大な力をかけると、ねじが破損するだけでなく、相手部品の雌ねじを傷める原因になります。

小径の止めネジは、わずかな締め過ぎでも六角穴の損傷やねじ切れが起きやすいため、特に慎重な作業が必要です。

製造元が締め付けトルクを指定している場合は、その値に従います。

トルク管理が重要な設備では、トルクレンチやトルクドライバーを用いると、作業者ごとのばらつきを減らせます。

振動環境でのゆるみを防ぐ方法

モーターやポンプ、搬送装置などでは、振動によって止めネジが少しずつ緩むことがあります。

ゆるみを抑える方法としては、ねじロック剤の使用、止めネジの二重化、先端形状の見直し、軸への平面加工などが挙げられます。

ねじロック剤は雌ねじと雄ねじのすき間を埋め、振動による回転を抑える補助材です。

取り外し頻度に応じて低強度、中強度、高強度のタイプを選ぶ必要があります。

高強度タイプは分解時に加熱が必要になる場合もあるため、保守性を考慮せずに選ぶと後の作業が大変になります。

ゆるみ対策は、接着剤だけに頼らず、荷重に合った機械的な固定構造と組み合わせることが基本です。

定期点検では、部品位置のずれ、異音、摩耗粉、止めネジ周辺の傷を確認し、必要に応じて再締め付けや交換を行います。

使用時の注意点とトラブル対策

続いては使用時の注意点とトラブル対策を確認していきます。

軸に傷が付くことによる影響

とがり先やくぼみ先の止めネジは、固定力を得やすい反面、軸表面に圧痕や傷を残します。

傷がある軸をベアリング、オイルシール、ブッシュへ通すと、組み立て時に部品を傷める可能性があります。

軸を再利用する予定がある場合は、止めネジが当たる位置をあらかじめ決め、必要なら平面加工や専用のくぼみ加工を施すとよいでしょう。

傷を避けたい場合には、平先、樹脂先端、真鍮製の止めネジ、クランプ式ハブなどを検討します。

ただし、傷を抑える方法は保持力を下げる場合もあるため、用途に応じたバランスが必要です。

六角穴がなめた場合の対応

六角穴がなめる主な原因は、サイズ違いのレンチ使用、レンチの差し込み不足、さび、締め過ぎです。

軽度であれば、正しいサイズの新品レンチを奥まで差し込み、押し付けながらゆっくり回すことで外せる場合があります。

ねじロック剤が使われている場合は、周囲の部品への影響を確認したうえで加熱する方法もあります。

それでも外れないときは、専用のねじ取り外し工具や切削加工が必要になることがあります。

無理に大きな力をかけると、周辺部品まで破損するおそれがあるため、設備の重要度が高い場合は専門業者へ依頼する判断も必要です。

六角穴が傷み始めた段階で止めネジを新品へ交換するほうが、後の大きな修理を防ぎやすくなります。

固定不足と過大締め付けの見分け方

固定不足では、部品の位置ずれ、空転、異音、振動、摩耗粉の発生などが見られることがあります。

プーリーが軸上でずれると、ベルトの芯がずれて摩耗が早まる場合もあります。

一方、締め過ぎでは、軸に深い傷が付く、ハブに割れが生じる、止めネジが折れる、六角穴が変形するといった症状が起こりやすくなります。

目視だけでは判断が難しいときは、部品位置にマーキングを施し、運転後にずれがないか確認する方法が有効です。

再発する場合は、ねじ径を上げるだけでなく、固定方式そのものを見直す必要があるでしょう。

止めネジの役割と選定のまとめ

止めネジは、軸や部品へ横方向から力を加え、位置ずれ、空転、抜けを抑えるためのねじ部品です。

イモネジは止めネジの代表的な呼び方であり、六角穴付きの頭なし形状を指すことが多くなっています。

固定力は、ねじ径、締め付けトルク、先端形状、相手材、表面状態、振動条件によって変わります。

単に締め込むだけではなく、先端が当たる位置と部品にかかる荷重を考えることが、確実な固定につながります。

軽い位置決めや簡易固定には止めネジが便利ですが、高トルクや大きな振動がある箇所では、キー、クランプ、ピンなどの併用も検討しましょう。

適切な材質、サイズ、先端形状を選び、正しい工具と締め付け方法を守ることで、止めネジを安全かつ長く活用できます。
