既製杭工法とは？施工の流れと代表的な工法を解説！（中堀工法・打撃工法・施工手順）

既製杭工法とは？施工の流れと代表的な工法を解説！（中堀工法・打撃工法・施工手順）

既製杭工法は、工場で製造されたコンクリート杭や鋼管杭を地盤へ設置し、建物や構造物を安定して支えるための基礎工事です。

戸建住宅から倉庫、マンション、工場、橋梁まで幅広く使われますが、杭の種類と施工方法の選定を誤ると、支持力不足や周辺への振動、工期遅延につながるおそれがあります。

本記事では、既製杭工法の意味、中堀工法と打撃工法の特徴、施工手順、品質管理の注意点をわかりやすく紹介します。

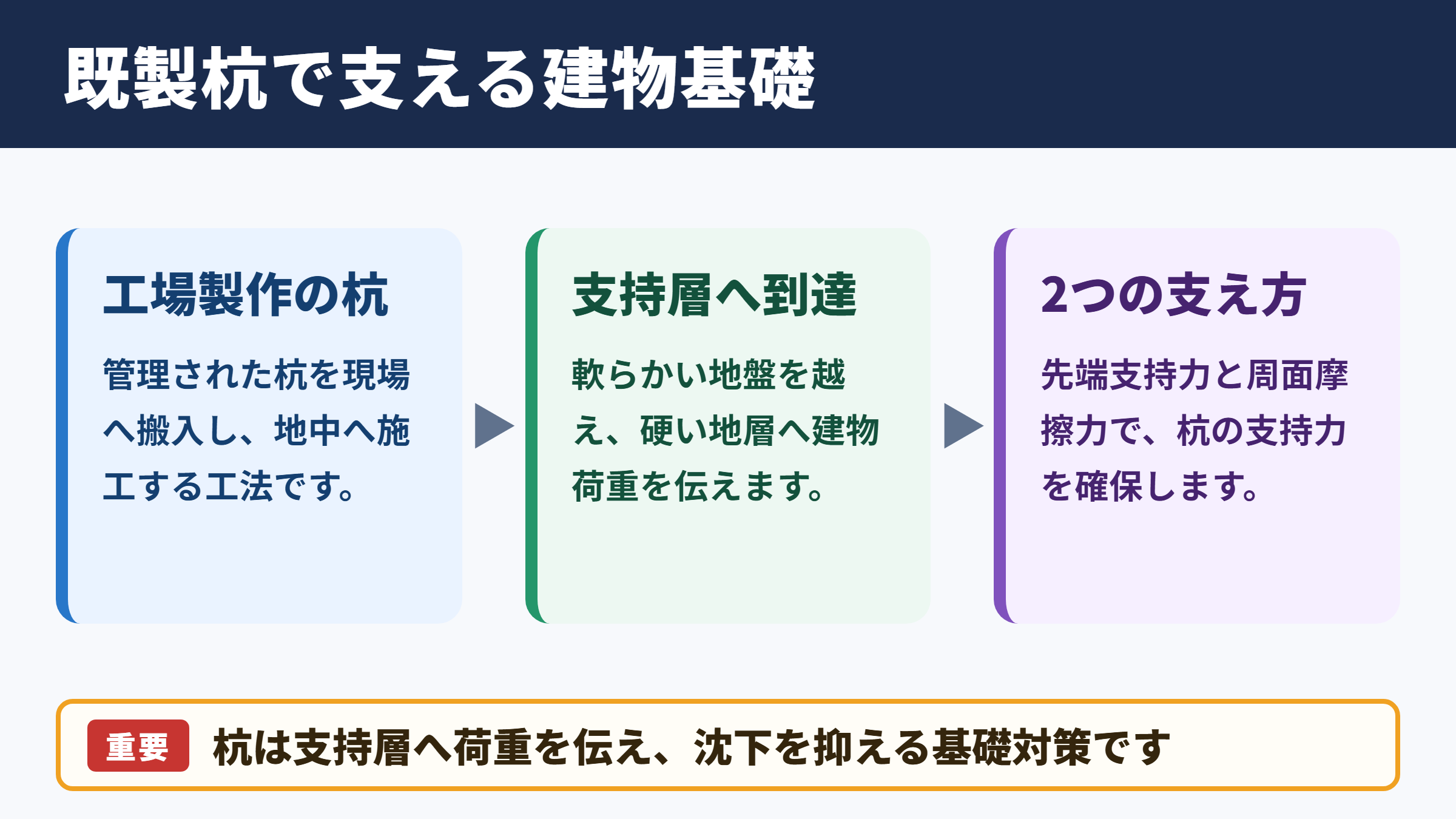

既製杭工法の意味と基礎の役割

それではまず既製杭工法の意味と役割について解説していきます。

工場製作杭を用いる基礎工事

既製杭工法とは、あらかじめ工場で製造された杭を現場へ搬入し、地中の支持層まで到達させる工法の総称です。

現場でコンクリートを打設して杭体をつくる場所打ち杭工法と異なり、杭本体の寸法や強度が製造段階で管理されている点が大きな特徴です。

代表的な杭には、遠心力高強度プレストレストコンクリート杭、いわゆるPHC杭、外殻鋼管付きコンクリート杭、鋼管杭などがあります。

地盤が軟らかく、建物荷重を表層地盤だけで支えにくい場合には、杭を深い位置の硬い地層まで到達させます。

これにより、建物の沈下を抑え、地震時や長期使用時にも基礎が安定しやすくなります。

既製杭工法は、建物の荷重を支持層へ確実に伝えるための重要な地盤対策として位置付けられます。

支持杭と摩擦杭の考え方

杭の支持の仕組みは、大きく支持杭と摩擦杭の考え方に分けて整理できます。

支持杭は、杭先端を硬い支持層へ到達させ、先端部分で建物荷重を受ける方法です。

一方の摩擦杭は、杭周面と地盤の間に生じる摩擦力を利用して、荷重を地盤へ伝達します。

実際の設計では先端支持力と周面摩擦力の両方を考慮することが多く、地盤調査結果に基づいて杭径、杭長、本数、施工方法を決定します。

支持層の深さは敷地によって大きく異なり、数メートル程度で到達することもあれば、数十メートルに及ぶこともあります。

そのため、近隣建物の施工実績だけで杭長を判断せず、対象敷地の地盤データを確認する姿勢が欠かせません。

既製杭工法が選ばれる現場

既製杭工法は、一定の品質を確保しながら施工速度も高めたい現場で採用されやすい方法です。

たとえば、建築面積が大きい物流施設、集合住宅、商業施設、工場、公共建築物などでは、多数の杭を計画的に施工する必要があります。

工場製作された杭を使用するため、コンクリートの現場養生期間を短縮できる場合があり、全体工程を組み立てやすい点もメリットです。

ただし、杭を搬入する大型車両の進入経路や、杭打機などの重機を設置する作業スペースが必要になります。

狭小地や低空頭の現場では、使用できる機械や杭長に制約が生じるため、施工計画を早い段階で検討することが大切でしょう。

代表的な既製杭の種類と適用条件

続いては、既製杭の種類と適用条件を確認していきます。

PHC杭の特徴

PHC杭は、高強度コンクリートにプレストレスを導入した既製コンクリート杭です。

円筒形で中空の製品が多く、強度、耐久性、施工実績の豊富さから、多くの建築工事で用いられています。

杭径や長さには複数の規格があり、必要な支持力や施工条件に応じて選定されます。

杭本体の品質が工場で安定しているため、現場では杭の外観、製品番号、ひび割れの有無、継手部の状態を確認しながら施工します。

一方で、輸送可能な長さには限界があり、深い支持層へ到達させる場合は、複数本の杭を継手で接合する作業が必要です。

杭継手は構造性能と施工精度の両面に影響する工程であるため、施工記録を残して管理します。

SC杭と鋼管杭の特徴

SC杭は、コンクリート杭の外周に鋼管を組み合わせた構造を持つ杭です。

曲げ性能や靱性を求められる条件で検討されることがあり、施工条件や設計荷重に合わせて採用されます。

鋼管杭は鋼製の円形管を杭として使用する方法で、比較的大きな荷重への対応や、施工時の打込み性能が求められるケースに適しています。

鋼材を用いる杭では、防食対策、継手の施工品質、溶接部の確認などが特に重要です。

海岸部や地下水位が高い地域、腐食性が懸念される地盤では、設計段階から耐久性への配慮が求められます。

杭種と施工方法の組み合わせ

杭の種類は、単独で決めるものではありません。

地盤の硬さ、支持層の深度、建物荷重、施工ヤード、騒音や振動への配慮、コスト、工期などを総合して、施工方法と組み合わせて判断します。

たとえば、周辺環境への影響を抑えたい市街地では、打撃を避けて中堀工法や埋込み工法を選ぶことがあります。

反対に、地盤条件や施工管理上の理由から、打撃工法が有効となる現場もあります。

杭の種類	主な特徴	検討されやすい条件
PHC杭	高強度コンクリート製で施工実績が豊富	一般建築、集合住宅、物流施設
SC杭	鋼管とコンクリートを組み合わせた構造	曲げ性能や施工条件への配慮が必要な現場
鋼管杭	鋼材による強度と施工性を活用	大きな荷重、土木構造物、特殊条件の現場

中堀工法の施工手順と特徴

続いては、中堀工法の施工手順と特徴を確認していきます。

中堀工法の基本的な仕組み

中堀工法は、杭の中空部分にオーガーを通し、杭先端付近の地盤を掘削しながら杭を沈設する工法です。

杭を直接強く打撃する方法と比べ、施工時の騒音や振動を抑えやすいことから、市街地や既存建物が近い場所で検討されます。

施工時には、杭の鉛直性を確認しながら掘削を進め、所定の深度まで杭を到達させます。

支持層の近くでは、掘削の状態や施工機械のデータを確認し、必要に応じて根固め液やセメントミルクを用いる工程へ移ります。

中堀工法は低振動で進めやすい反面、地盤と施工管理の整合性が品質を左右します。

中堀工法における施工の流れ

施工は、杭芯の位置出し、施工機械の据付け、杭の建込みから始まります。

杭芯がずれていると、基礎梁や柱位置との整合が取れなくなるため、事前測量と施工中の位置確認が必要です。

次に、杭の中空部へオーガーを挿入し、掘削しながら杭を所定深度まで沈設します。

杭長が不足する場合には、継手で次の杭を接合します。

接合後は、継手部の寸法、締結状態、施工時間などを記録し、杭の鉛直性を再確認します。

支持層へ到達した後は、設計仕様に応じて根固めや杭周固定のための注入を行い、最終的な杭頭高さを確認します。

工程	主な作業	確認するポイント
杭芯確認	測量と杭芯位置の表示	設計位置とのずれ、基準点の確認
建込み	杭を施工機へセット	杭の鉛直性、外観、杭番号
中掘り	オーガーで地盤を掘削しながら沈設	深度、掘削状況、施工速度
継手施工	杭を接合して延長	接合精度、施工記録、再鉛直確認
根固め	支持力を確保するための注入作業	注入量、圧力、材料管理
杭頭処理	杭頭高さの調整と保護	設計レベル、損傷の有無

中堀工法のメリットと注意点

中堀工法のメリットは、打撃に比べて騒音や振動を抑制しやすく、周辺環境に配慮した施工計画を立てやすい点です。

また、硬い地盤を含む層を通過させる際にも、掘削を併用することで杭を沈設しやすくなる場合があります。

その一方で、掘削し過ぎると杭先端周辺の地盤を乱す可能性があり、設計どおりの支持力を確保しにくくなるおそれがあります。

施工中の深度、掘削量、注入量、セメントミルクの配合、施工時間を適切に記録し、管理基準と照らし合わせることが必要です。

中堀工法では、見えない地中の施工状況をデータと記録で確認することが品質確保の基本になります。

打撃工法の施工手順と周辺対策

続いては、打撃工法の施工手順と周辺対策を確認していきます。

打撃工法の基本的な仕組み

打撃工法は、ハンマーなどの打撃装置を用いて杭頭へ衝撃を加え、杭を地中へ貫入させる方法です。

杭の打込み時に得られる打撃回数や貫入量は、地盤抵抗を把握するための施工管理データとして活用されます。

所定の支持層に近づくほど、一定回数の打撃に対する杭の沈下量が小さくなる傾向があります。

この挙動を確認しながら、設計上必要な支持性能を満たすように施工を進めます。

ただし、打撃回数が多ければよいとは限りません。

過度な打撃は杭頭の損傷、杭本体のひび割れ、地盤の過度な締固めなどにつながる場合があるため、適正な管理値が必要です。

打撃工法における施工の流れ

打撃工法でも、最初に杭芯の確認と施工機械の据付けを行います。

杭を建て込んだ後は、初期打撃を比較的慎重に行い、杭が設計位置からずれないよう鉛直性を確認します。

杭が地中へ進むにつれて、打撃エネルギー、打撃回数、貫入量、杭頭の状態を継続して記録します。

長い杭を使用する場合は継手施工を行い、接合部の精度を確認したうえで打込みを再開します。

最終打撃では、所定の管理値を満たしているかを確認し、杭頭高さを調整して次工程へ引き渡します。

騒音と振動への配慮

打撃工法では、杭を打ち込む際に騒音や振動が発生しやすいため、周辺環境への配慮が特に重要です。

住宅地、学校、病院、稼働中の工場、精密機器を扱う施設の近くでは、施工時間帯や重機配置、振動計測の方法を事前に検討します。

必要に応じて、近隣への工事説明、騒音振動の計測、施工日程の調整、代替工法の比較を行います。

既存建物のひび割れや傾きに関する懸念を減らすため、着工前に近隣家屋調査を実施するケースもあります。

施工性能だけでなく、近隣への影響を見通した計画が工事全体の信頼性を高めます。

施工管理と品質確保の重要項目

続いては、既製杭工法で求められる施工管理と品質確保の重要項目を確認していきます。

地盤調査結果との照合

既製杭工法の品質は、施工前の地盤調査をどれだけ正確に読み取り、施工計画へ反映できるかに大きく左右されます。

ボーリング調査では、地層構成、標準貫入試験の結果、地下水位、支持層と見込まれる地層の深度などを確認します。

同じ敷地内でも地盤の深さや硬さが均一とは限らず、杭ごとに到達深度が異なることもあります。

施工中に予想と異なる深度で硬い層に達した場合や、想定よりも杭が沈み込む場合には、地盤情報と施工記録を再確認する必要があります。

地盤調査は設計時だけの資料ではなく、施工中の判断を支える基礎情報です。

杭芯と鉛直性の管理

杭の位置が設計杭芯から大きく外れると、基礎梁や柱の荷重を適切に伝えられない可能性があります。

施工前には基準墨と杭芯を確認し、施工機械の移動後にも再確認を行います。

また、杭が傾いた状態で施工されると、杭の支持性能や上部構造との納まりに影響するため、建込み時から鉛直性を確認します。

地盤の硬軟差、施工機の据付け不良、杭先端の障害物などは、杭の傾きにつながる要因です。

異常を早い段階で把握できれば、施工停止や位置修正などの対応を検討しやすくなります。

施工記録と検査の活用

既製杭工法では、各杭について施工日、杭番号、杭径、杭長、杭芯位置、施工深度、継手情報、注入量、打撃記録などを残します。

施工記録は、完成後に杭が地中へ隠れた状態でも、品質を説明するための重要な資料になります。

記録の数値だけを残すのではなく、設計値や管理基準と比較し、異常の有無を確認することが重要です。

必要に応じて、杭頭の外観確認、施工時の写真記録、出来形確認、載荷試験、低ひずみ試験などを組み合わせます。

施工記録の整備は、検査対応だけでなく将来の維持管理にも役立ちます。

管理項目	確認内容	主なリスク
杭芯位置	設計位置とのずれ	基礎との不整合、偏心荷重
鉛直性	杭の傾き	支持性能低下、施工不良
施工深度	支持層への到達状況	支持力不足、過大施工
継手	接合状態と施工記録	接合不良、耐力不足
打撃または注入	打撃値、注入量、圧力	支持力のばらつき

既製杭工法の計画時に確認したい注意点

続いては、既製杭工法を計画する際の注意点を確認していきます。

敷地条件と重機計画

既製杭工法では、杭の搬入車両や杭打機、クレーンなどの重機が安全に作業できるスペースを確保する必要があります。

敷地が狭い場合、杭の仮置き場所、重機の旋回範囲、アウトリガーの設置位置、作業員の通路が不足することがあります。

前面道路の幅員や交通規制の可否も、長尺杭の搬入計画に影響します。

地盤が軟弱で重機が安定しない場合には、敷鉄板や地盤改良などの対策を検討することもあるでしょう。

施工ヤードの検討不足は、杭工事の開始後に大きな工程ロスを生む原因になり得ます。

近隣環境と法令への対応

工事を円滑に進めるためには、近隣の建物用途や生活環境を把握することが重要です。

周囲に住宅、店舗、学校、医療施設がある場合には、騒音、振動、粉じん、車両出入りへの対策を計画します。

施工方法によっては、自治体の条例や現場の環境基準を確認し、必要な届出や管理を行います。

また、地下埋設物、既存杭、地中障害物が想定される場所では、事前調査を行い、掘削や打込みの際の事故を防ぐことが大切です。

周辺とのコミュニケーションを早めに始めることで、工事中の問い合わせやトラブルを抑えやすくなります。

設計変更が必要になるケース

施工を開始した後に、地盤の状態が調査結果と異なることが判明する場合があります。

想定より早く支持層に到達した場合、逆に所定深度まで到達しても十分な支持が確認できない場合、地中障害物に当たった場合などが代表例です。

このようなときは、杭を無理に施工し続けるのではなく、設計者、施工者、地盤関係者が施工データを共有して対応を検討します。

杭長の変更、杭径の見直し、工法変更、補助工法の採用などが必要になることもあります。

既製杭工法のまとめ

既製杭工法は、工場で品質管理されたPHC杭やSC杭、鋼管杭などを用いて、建物荷重を支持層へ伝える基礎工事です。

代表的な施工方法には中堀工法と打撃工法があり、地盤条件、周辺環境、必要な支持力、施工ヤード、工期を踏まえて選定します。

中堀工法は騒音や振動を抑えやすく、打撃工法は施工時の貫入状況を把握しやすいという特徴があります。

いずれの方法でも、杭芯位置、鉛直性、施工深度、継手、打撃値や注入量を適切に管理することが欠かせません。

既製杭工法で安定した基礎を築くためには、地盤調査、設計、施工計画、現場記録をつなげて管理することが大切です。

工法ごとの特徴を理解し、現場条件に合った施工計画を立てることで、安全性、品質、周辺環境への配慮を両立しやすくなるでしょう。
