止めネジの使い方は？締結の基本と用途別のポイントを解説！（緩み止め）

止めネジは、軸とハブ、ノブとシャフト、治具と部品などを固定するために使われる、小さくても重要な締結部品です。

ねじの先端を相手部品へ直接押し当てる構造のため、一般的なボルトとナットによる締結とは、使い方や注意点が少し異なります。

適切な種類と先端形状を選び、締付トルクや緩み止めを考慮すれば、回転や抜けを抑えた安定した固定につながるでしょう。

一方で、締めすぎによる軸の傷、振動による緩み、材質に合わない先端形状の選定などは、機械トラブルの原因になりかねません。

この記事では、止めネジの基本的な使い方から用途別の選び方、緩み止めの考え方まで、現場で役立つポイントを分かりやすく紹介します。

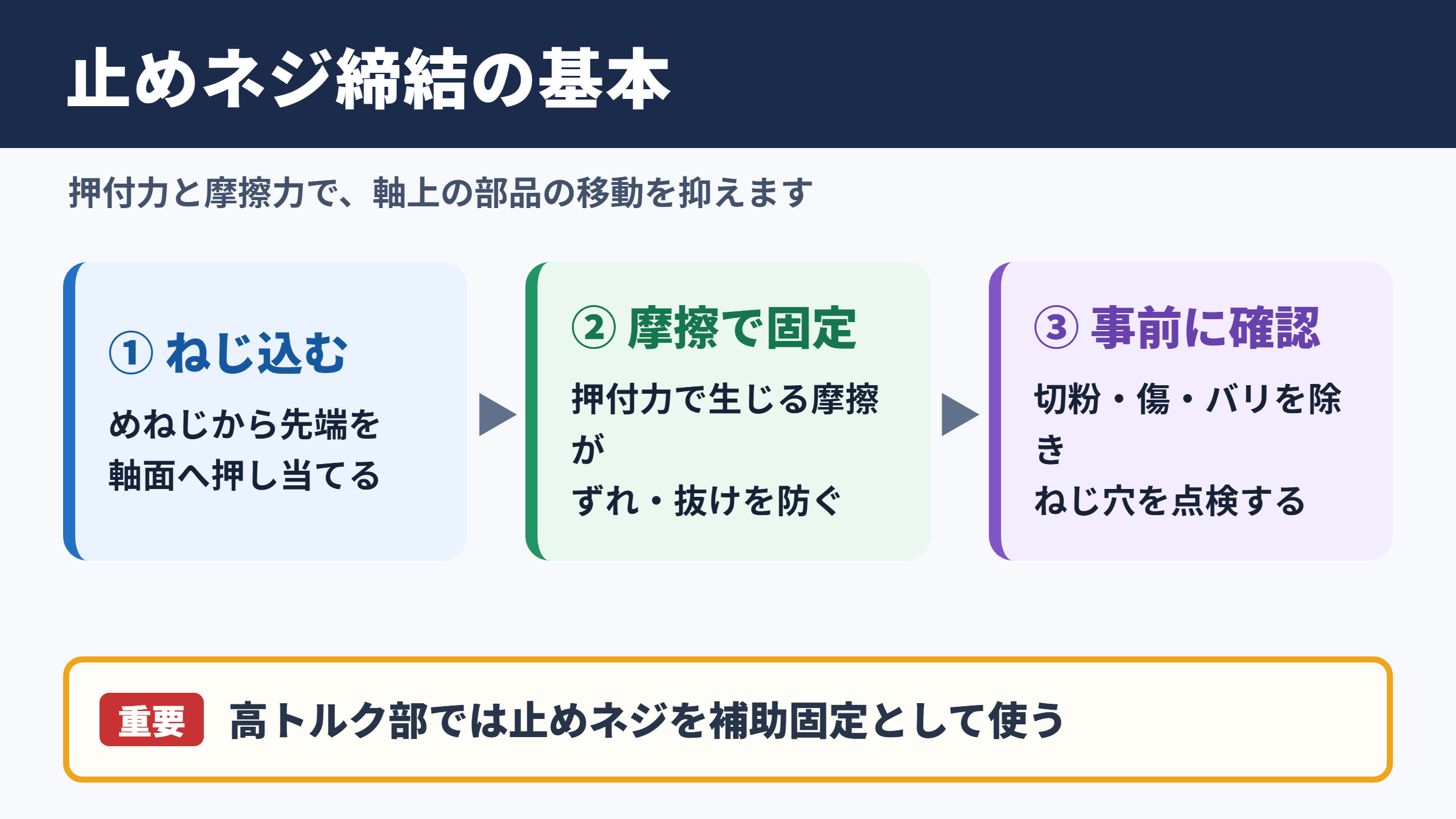

止めネジの使い方と締結の基本

それではまず、止めネジによる締結の基本について解説していきます。

止めネジが固定する仕組み

止めネジは、部品に設けられためねじへねじ込み、先端を軸や平面に押し当てて位置を固定する部品です。

六角穴付き止めネジが代表的であり、狭い場所でも六角棒スパナを使って締め付けやすい特徴があります。

ボルトのように複数の部品を挟み込むのではなく、先端の押付力と摩擦力によって部品の移動を抑える点が大きな特徴です。

たとえば、モーター軸にプーリーやギヤを取り付ける場合、ハブ側のねじ穴から止めネジを締め込み、軸表面へ先端を当てます。

この押付力により、ハブと軸の間に摩擦が生まれ、回転方向のずれや軸方向の抜けを防ぐ仕組みです。

ただし、止めネジだけで大きなトルクを伝達する設計には限界があります。

高トルクの回転部では、キー、スプライン、クランプハブ、テーパブッシュなどを併用し、止めネジは位置決めや補助固定として使う方法が一般的でしょう。

締結前に確認したい部品の状態

止めネジを締める前には、まずねじ穴の状態を確認します。

切粉、油分、塗料、さびなどが残っていると、ネジが奥まで入らなかったり、締付トルクが安定しなかったりするためです。

めねじが傷んでいる場合、強く締めても適切な軸力は得られません。

ネジが途中で空回りする、斜めに入る、異常に軽く回るといった状態なら、無理に使用せず、ねじ穴の修正や部品交換を検討します。

固定される軸側も重要です。

接触位置に深い傷やバリがあると、先端が均一に当たらず、振動時に緩みやすくなることがあります。

必要に応じて、軸に平面加工を施す、浅い止めネジ穴を設ける、接触面を清掃するといった準備を行うと、締結の再現性が高まります。

アルミニウムや樹脂のような軟らかい材料では、先端が食い込みすぎる場合もあります。

分解して再使用する予定がある部品では、軸の傷を許容できるかどうかも事前に判断しておきたいところです。

基本的な締付手順

止めネジの締付作業では、固定する部品を正しい位置へ合わせてから、ネジを指で軽く入れます。

最初から工具で強く回すと、ねじ山を傷める原因になるため注意が必要です。

ネジがまっすぐ入っていることを確認した後、六角棒スパナやトルク管理ができる工具で徐々に締め付けます。

複数本の止めネジがある場合は、一方だけを最後まで締めず、交互に少しずつ締めると部品の傾きを抑えられます。

位置決め後には、回転方向と軸方向の両方から、部品が動かないか確認しましょう。

締結後に目印を付けておくと、定期点検の際にネジが回転していないかを確認しやすくなります。

先端形状と用途別の選定

続いては、止めネジの先端形状と用途別の選び方を確認していきます。

平先による傷を抑えた固定

平先は先端が平らな形状であり、相手部品への傷や食い込みを比較的抑えながら固定したい場合に向いています。

頻繁に位置を調整する部品、表面処理を傷つけたくない部品、軟らかい材料へ軽く当てる用途などで使われます。

接触面積が広めになるため、局部的な圧力を抑えやすいことが利点です。

ただし、軸表面が滑らかで回転トルクが大きい場合には、摩擦だけでは保持力が不足することがあります。

平先は位置決めや軽い固定に適した形状と考え、強い回転力が加わる箇所では他の締結方法も検討すると安心です。

相手側に小さな平面を設けると、接触状態が安定し、締め直し時の位置ずれも抑えやすくなります。

くぼみ先による一般的な固定

くぼみ先は、先端中央がわずかにくぼんだ代表的な形状です。

軸や金属部品へ適度に食い込み、平先より高い保持力を得やすいため、一般的な機械部品の固定で広く使われます。

モーター軸の小型プーリー、ノブ、カラー、簡易的なストッパーなどでは、くぼみ先が選ばれることも多いでしょう。

その一方で、接触した部分にはへこみや傷が残りやすくなります。

繰り返し位置を変える軸、外観を重視する部品、精密な摺動面には不向きな場合があります。

固定位置が決まっており、多少の傷が問題にならない箇所で使うと、くぼみ先の特性を活かせます。

円すい先と棒先の使い分け

円すい先は先端が鋭く、相手部品に設けた穴やくぼみへ入り込みやすい形状です。

位置決め精度を求める場合や、軸方向の移動を確実に止めたい場合に役立ちます。

先端の接触面積が小さいため、相手材への局部的な負荷は大きくなります。

焼入れ材や薄肉部品へ使用する際は、割れや変形に注意が必要でしょう。

棒先は円筒状の先端を持ち、相手部品の穴へ差し込むようにして固定します。

回転止めよりも位置決めや着脱性を重視する用途に向き、治具、ストッパー、位置決め機構などで活用されます。

先端形状	主な特徴	向いている用途	注意点
平先	傷を抑えやすい	軽い固定、調整部	高トルクには不向き
くぼみ先	食い込みと保持力のバランス	軸とハブの一般固定	軸に傷が残りやすい
円すい先	位置決め性が高い	穴やくぼみへの固定	局部荷重が大きい
棒先	穴へ入れて位置を決める	治具、ストッパー	穴寸法との関係が重要
ナイロン先	相手材を傷つけにくい	樹脂、塗装面、仮固定	高温や高荷重に注意

サイズと材質の選び方

続いては、止めネジのサイズと材質を選ぶ際の基準を確認していきます。

ねじ径と長さの考え方

止めネジのねじ径は、必要な保持力、部品の肉厚、ねじ穴周辺の強度を見ながら決めます。

径が大きいほど締付力を高めやすい一方で、部品に必要な肉厚も増えます。

小さなハブに大径のネジを使うと、ねじ穴の周囲が薄くなり、割れや変形が起こるおそれがあります。

長さは、めねじへの十分なかかり長さを確保しつつ、ネジ先端が不要な位置まで突出しないよう選定します。

ネジが短すぎるとねじ山の負担が増え、長すぎると内部部品や軸を傷つけることがあります。

ねじ径だけでなく、部品の肉厚と有効ねじ長さを一緒に確認することが、安定した締結への近道です。

ステンレスと合金鋼の特性

止めネジには、合金鋼、ステンレス鋼、黄銅、樹脂など、用途に応じた材質があります。

強度を優先する一般機械用途では、熱処理を施した合金鋼製が選ばれることが多いです。

硬い先端による食い込みや、比較的大きな締付力を期待できる点が魅力でしょう。

水分、薬品、屋外環境などでさびが問題になる場合には、ステンレス製が候補になります。

ただし、ステンレス同士では焼付きが発生することがあり、組み付け条件によっては潤滑剤やかじり防止剤の使用を考えます。

黄銅製やナイロン先付きの製品は、相手部品を傷つけたくない場合に便利です。

強度だけでなく、腐食、傷、電食、温度、再使用の頻度まで含めて材質を選びましょう。

六角穴と工具サイズの管理

止めネジの多くは六角穴付きであり、指定された対辺寸法の六角棒スパナを使います。

サイズの合わない工具や摩耗した工具を使うと、六角穴をなめる原因になります。

六角穴が損傷すると、取り外しが難しくなり、部品全体の交換やドリル加工が必要になるケースもあります。

量産組立や保全作業では、工具サイズを明確に管理し、締付トルクが必要な箇所にはトルクドライバーやトルクレンチを用いると安心です。

狭い場所では、ボールポイント付きの六角棒スパナが便利なこともあります。

ただし、角度を付けた状態で大きなトルクをかける用途には適さないため、最終締付は工具を正しく差し込める姿勢で行うのが基本です。

緩み止めと締付管理

続いては、振動や繰り返し荷重に対応する緩み止めと締付管理について確認していきます。

緩みが発生する主な原因

止めネジが緩む主な原因は、振動、衝撃、温度変化、回転方向の繰り返し変化、接触面のなじみなどです。

締め付け直後は固定されていても、運転中に部品がわずかに動くことで接触面がなじみ、初期の締付力が低下する場合があります。

特にモーター、ポンプ、搬送装置、工作機械などの振動がある設備では、定期点検を前提とした設計が重要です。

また、軸に油分が残っていると摩擦が減り、止めネジの押付力を十分に伝えにくくなります。

緩み対策は、ネジ単体ではなく、振動条件と接触面の状態を含めて考える必要があります。

締結方法を見直さずに接着剤だけを追加しても、根本的な保持力が不足していれば問題は残ります。

ねじロック剤の使用方法

ねじロック剤は、ネジ部のすき間を埋めて緩みを抑える液状の接着剤です。

中強度タイプは、通常の工具で取り外せる程度の保持力を期待できるため、保守性を残したい止めネジに使いやすい選択肢です。

高強度タイプは強固に固定できますが、分解時に加熱や大きな力が必要になることがあります。

使用前には、ネジ部の油や汚れを落とします。

清掃が不十分だと硬化性能が安定せず、期待した緩み止め効果を得られない場合があります。

塗布量は多ければよいわけではありません。

ネジ部に薄く均一に付け、組み付け後は製品ごとの硬化時間を確保します。

ダブル止めネジと機械的な対策

緩みやすい箇所では、止めネジを二本使い、片方を締めた後にもう一方を重ねて締める方法が採用されることがあります。

これはダブル止めネジと呼ばれ、先に締めたネジに対して後のネジが押し当たることで、回転を抑える考え方です。

ただし、十分なねじ穴深さが必要であり、分解性や作業性は下がります。

より確実な方法としては、軸に平面を設ける、キー溝を使う、クランプ式ハブへ変更する、ピンを追加するといった対策があります。

止めネジが何度も緩む場合には、単に締付トルクを増やすのではなく、伝達トルクや荷重条件に対して締結方式そのものが適切かを見直しましょう。

用途別の取付作業と注意点

続いては、代表的な用途ごとの取付作業と注意点を確認していきます。

モーター軸とプーリーの固定

モーター軸へプーリーやギヤを取り付ける場合は、まず軸径とハブ内径が適切に合っているか確認します。

すき間が大きすぎると、止めネジを強く締めても部品が傾きやすく、偏心や振れにつながります。

ハブ側の止めネジ位置は、可能であれば軸の平面加工部へ合わせます。

平面加工がない場合、くぼみ先によって軸に小さな圧痕が残ることがありますが、位置決めの再現性を高める効果も期待できます。

プーリーの固定後は、ベルトの位置やギヤのかみ合いを確認し、手で回して異音や干渉がないかを点検します。

回転部の止めネジは、締結後の芯出し確認まで含めて作業と考えることが大切です。

ノブとレバーの固定

操作ノブ、レバー、ハンドルなどの固定では、使用者が繰り返し力を加えるため、緩みが起きやすい傾向があります。

手で操作する部品は、わずかなガタつきでも使用感を損ない、早期の摩耗にもつながります。

ノブの位置や向きが重要な場合には、棒先や円すい先を位置決め穴と組み合わせる方法が有効です。

外観面を傷つけたくないときは、ナイロン先や平先を使う選択肢があります。

ただし、保持力が足りないと感じる場合は、ネジを強く締める前に、ノブの構造や軸側の加工を見直しましょう。

高頻度で調整するハンドルでは、止めネジの点検しやすさも重要な条件です。

治具と位置決め機構への使用

治具、検査装置、組立設備では、止めネジがストッパーや高さ調整、ワーク位置決めに使われます。

この用途では、強い締結力よりも、調整しやすさ、繰り返し精度、相手部品への傷の少なさが優先されることがあります。

ワークに直接当たる箇所には、樹脂先端、黄銅先端、パッド付きのネジなどを採用すると、傷を抑えやすくなります。

位置精度を重視する場合には、ネジ先端で直接寸法を決めるのではなく、硬化した当て板やストッパーブロックを介する方法も有効です。

調整後の設定値を記録し、ロックナットやねじロック剤を併用すれば、再現性の高い治具運用につながるでしょう。

用途	推奨される考え方	確認したい事項
モーター軸	平面加工とくぼみ先の組み合わせ	偏心、振れ、緩み
プーリー、ギヤ	止めネジは補助固定として使用	伝達トルク、キーの有無
ノブ、レバー	操作感と分解性を優先	向き、ガタつき、傷
治具	調整性と再現性を重視	位置精度、当たり面
屋外設備	耐食材と防水を考慮	さび、固着、点検周期

止めネジの使い方のまとめ

止めネジは、軸とハブの固定、位置決め、ストッパーなどに幅広く使われる締結部品です。

使い方の基本は、部品を正しい位置に合わせ、ネジと接触面を清掃し、適切な工具で過不足なく締め付けることにあります。

平先、くぼみ先、円すい先、棒先などの先端形状は、保持力、位置決め性、相手材への傷の残り方に違いがあります。

用途に合わせて選定することで、必要な固定力と部品保護の両立を図りやすくなるでしょう。

振動や繰り返し荷重がある箇所では、ねじロック剤、ダブル止めネジ、平面加工、キー、クランプ構造などを組み合わせることが大切です。

何度も緩む場合は、締め付け不足だけでなく、止めネジに求める役割が大きすぎないかを確認します。

止めネジの特性を理解し、材質、サイズ、先端形状、緩み止めを適切に選べば、機械設備や治具をより安定して運用できるはずです。
