へら絞り加工は、回転する金属板を成形型へ押し当て、へら状の工具で少しずつ立体形状に仕上げる金属加工です。

照明器具の傘、鍋、航空宇宙分野の部品、医療機器の外装など、円形で深さのある製品に幅広く活用されています。

プレス加工と同じ板金加工の一種ではあるものの、成形の考え方、必要な型、少量生産への向き不向きには明確な違いがあります。

職人の手加減が品質を左右する印象もありますが、現在はNC旋盤や自動へら絞り機も普及し、再現性を意識した生産も進んでいます。

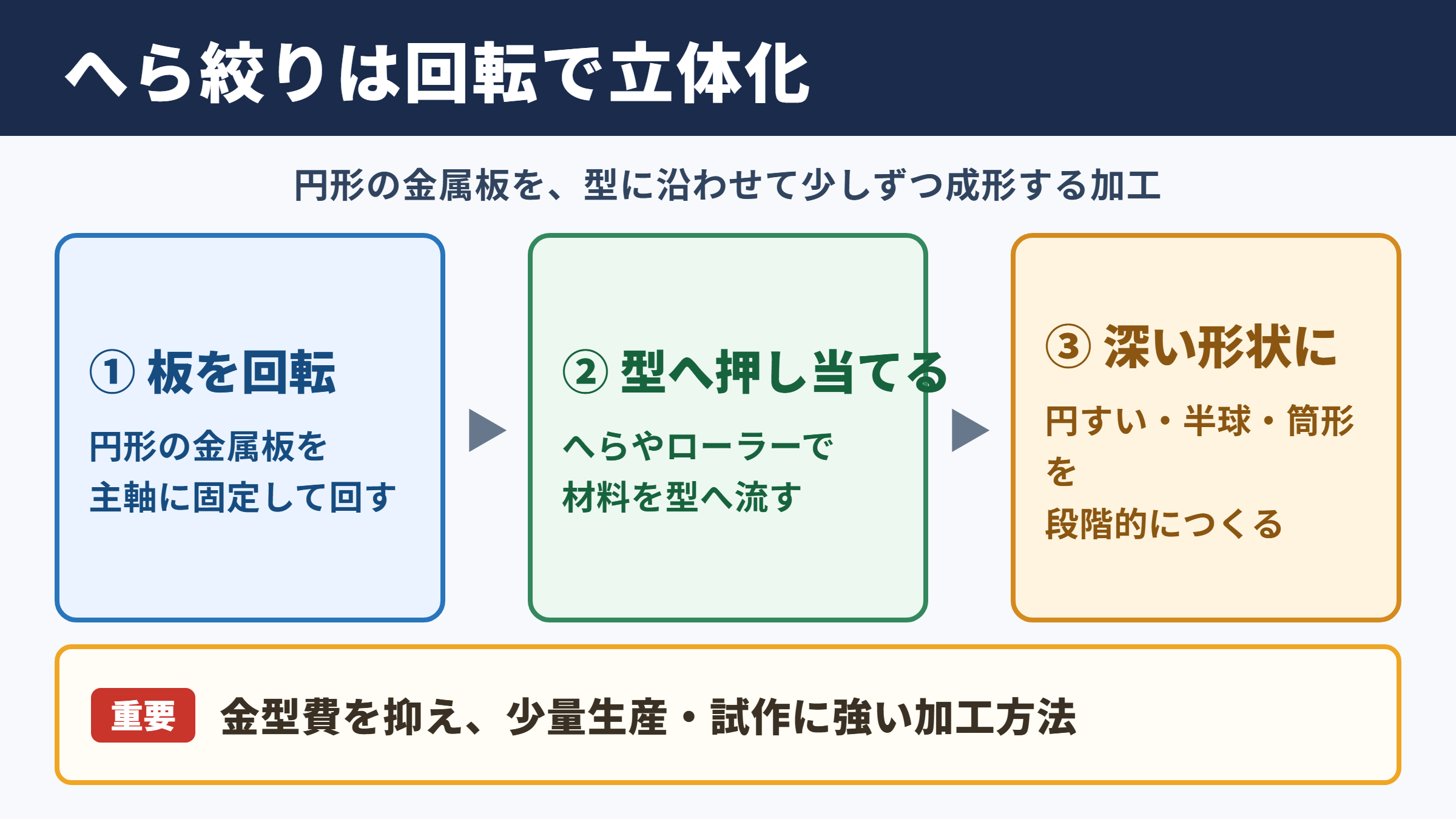

へら絞り加工の意味と結論

それではまずへら絞り加工の意味と基本的な結論について解説していきます。

回転成形による立体化

へら絞り加工とは、円形に切り出した金属板を旋盤などの主軸に固定し、回転させながら成形する方法です。

裏側には製品形状を写した成形型を配置し、加工者がへらやローラーを当てて材料を押し流すように変形させます。

平らな板が徐々に円すい形、半球形、筒形へ変化していくため、一般には回転成形やスピニング加工と呼ばれることもあります。

材料を大きく切削して削り取るのではなく、板厚を保ちながら、あるいは意図的に薄くしながら形を作る点が特徴です。

加工中は材料が高速で回るため、工具を急に押し込むとしわ、割れ、偏肉が起こりやすくなります。

そのため、素材の伸び方を見ながら複数回に分けて力を加えることが、安定した仕上がりにつながります。

へらと成形型の役割

加工に使うへらは、木製、金属製、樹脂製などがあり、製品の材質や表面品質に合わせて使い分けます。

名称から手作業だけを想像しがちですが、現場では先端にローラーを備えた工具も多く使われています。

ローラーは摩擦を抑えながら荷重をかけられるため、アルミニウム、ステンレス、銅、真鍮などの成形で役立ちます。

成形型はマンドレルとも呼ばれ、製品の内側の輪郭を決める重要な治具です。

型の精度が不足すると、外径、角度、深さ、真円度にばらつきが出るため、加工機だけでなく型の設計と製作精度も欠かせません。

へらは力を伝える道具であり、成形型は完成形状の基準になる道具と考えると、役割を理解しやすいでしょう。

適した製品と材料

へら絞り加工に向くのは、軸を中心として回転させたときに同じ断面になる回転対称形状です。

代表例には、反射板、ランプシェード、漏斗、容器、カバー、円形ダクト、圧力容器の部品があります。

段差やゆるやかな曲面を持つ形状にも対応できますが、急激な段差や極端に狭い口元は難易度が上がります。

材料は延性のある金属が向いており、アルミニウムは軽量で加工しやすく、銅や真鍮は意匠性を活かしやすい素材です。

ステンレスは耐食性に優れる反面、加工硬化しやすいため、加工条件や中間焼なましの検討が必要になることがあります。

材料の厚み、硬さ、表面状態、板取りの精度まで確認しておくと、成形後の品質を安定させやすくなります。

へら絞り加工の仕組みと工程

続いてはへら絞り加工が進む仕組みと、現場での工程を確認していきます。

素材準備と芯出し

最初に、製品の展開寸法を考慮して金属板を円形に切り出します。

素材の直径が小さすぎると必要な深さまで届かず、大きすぎると余肉が増えて後工程の負担になります。

円板を主軸へ取り付ける際は、中心がずれないように芯出しを行います。

わずかな偏心でも回転時の振れにつながり、肉厚の偏り、口元のゆがみ、表面傷の原因になるため注意が必要です。

成形型と押さえ部品の間で素材を固定し、回転数と送り条件を設定してから加工を開始します。

予備成形と本成形

加工の初期段階では、素材を一気に型へ密着させず、ゆるやかに曲げながら予備成形を行います。

これは材料の流れを整え、外周部にしわが寄ることを防ぐためです。

次に、へらやローラーを型の輪郭へ沿わせ、何回かに分けて材料を押し込んでいきます。

加工者は音、振動、表面の光沢、工具へ伝わる抵抗から、材料の状態を読み取ります。

一度に深く押し込まないことが、割れや局所的な薄肉化を抑える重要なポイントになります。

深い容器形状では、前方から後方へ材料を送る工程と、表面をならす工程を使い分ける場合もあります。

仕上げと検査

成形後は、余った外周部分を切りそろえるトリミングを行い、必要に応じて穴あけ、ねじ加工、溶接、研磨、塗装へ進みます。

製品によっては、縁を巻くヘミング加工や、口元を補強するカーリング加工を組み合わせることもあります。

検査では、外径、内径、高さ、板厚、真円度、同軸度、表面傷などを確認します。

特に回転部品や密閉部品では、見た目だけでなく寸法公差とバランスの確認が重要です。

少量生産であっても、初品検査の結果を加工条件に戻す仕組みを整えると、後続品の品質改善につながります。

へら絞り加工の特徴と職人技術

続いてはへら絞り加工が持つ特徴と、品質を支える職人技術を確認していきます。

金型負担を抑えられる柔軟性

へら絞り加工の大きな利点は、製品の内側形状を再現する成形型を中心に生産を始められることです。

複雑な上下金型をそろえるプレス加工と比べ、初期の治具費を抑えられるケースがあります。

仕様変更があった場合も、成形型を修正または作り替えることで対応できるため、試作から小ロット量産まで進めやすい方法です。

多品種少量生産では、型費と段取り時間のバランスが採算性を左右します。

設計段階からへら絞りを前提にすると、回転対称性を保った形状へ見直せるため、加工コストを下げられる可能性があります。

肉厚変化と加工硬化

へら絞りでは材料が引き延ばされるため、部位によって板厚が変化します。

特に深い絞りや、小さな曲率で成形する箇所では、局所的に薄くなる傾向があります。

設計者は完成品の寸法だけでなく、必要な強度、耐圧性、溶接の有無を踏まえ、元板の厚みを選定する必要があります。

また、金属は塑性変形を受けると硬くなる加工硬化を起こします。

強度向上につながる面がある一方、成形を続けると割れやすくなるため、難加工材では中間焼なましを挟むことがあります。

手作業と自動化の使い分け

熟練者による手へら絞りは、材料の個体差や微妙な変形に対応しやすい点が魅力です。

試作品、特殊形状、意匠性を重視する製品では、職人の経験が仕上がりを大きく左右します。

一方、NC制御のへら絞り機は、工具の軌道や送りを数値化でき、同じ製品を繰り返し作る場面に向いています。

職人技術と自動化は対立するものではありません。

熟練者が条件を作り込み、その知見をプログラムへ反映させることで、安定生産と柔軟な対応を両立しやすくなります。

通常のプレス加工との違い

続いては通常のプレス加工との違いを、成形方法やコストの観点から確認していきます。

成形原理の比較

プレス加工は、プレス機の上下運動を利用し、金型で材料をせん断、曲げ、絞り、成形する方法です。

短時間で同じ形状を繰り返し作れるため、自動車部品、家電部品、建築金物などの大量生産で力を発揮します。

これに対してへら絞り加工は、材料を回転させながら局部的に変形させる方法です。

一品ごとに成形時間は必要になるものの、回転対称の深い形状を比較的少ない治具で作れる利点があります。

比較項目	へら絞り加工	通常のプレス加工
主な成形方法	回転する板材を工具で型へ密着	上下金型で加圧して成形
得意な形状	円形、円すい形、半球形、筒形	複雑形状、非円形、穴や曲げを含む形状
金型の考え方	主に成形型を使用	パンチ、ダイなど複数部品を使用
適した生産量	試作、小ロット、中ロット	中ロット、大量生産
変更への対応	型修正で比較的対応しやすい	金型改修の影響が大きい場合がある
品質管理の重点	板厚変化、真円度、表面状態	寸法公差、ばり、金型摩耗

初期費用と量産単価

加工方法の選定では、単価だけでなく初期費用と生産数量を合わせて判断することが大切です。

プレス加工は金型費が大きくなりやすい一方、数量が増えるほど一個あたりの加工費を抑えやすくなります。

へら絞り加工は立ち上げ費用を比較的低く抑えられるため、少ない数量では総額が有利になることがあります。

ただし、製品の径、深さ、材質、肉厚、仕上げ条件によって加工時間は変わります。

少量だから必ずへら絞りが安いとは限らないため、見積もりでは数量別の比較が欠かせません。

設計自由度と制約

へら絞りは回転対称形状に強い一方、四角形、楕円形、左右非対称の形状には基本的に向きません。

プレス加工は非円形にも対応できますが、深い立体形状ではしわ押さえ、材料流動、割れ対策などの金型設計が必要になります。

へら絞りを採用するなら、部品を回転体として成立させられるかを最初に検討するとよいでしょう。

また、口元の径が極端に狭い形状では成形型を取り出せない場合があります。

分割型や別工程を使う方法もありますが、構造が複雑になればコストや精度への影響も考慮する必要があります。

品質管理と発注時の確認事項

続いてはへら絞り加工で品質を確保するための管理項目と、発注時の確認事項を見ていきます。

寸法公差と測定項目

へら絞り品の図面では、外径、内径、高さ、角度、R形状、板厚、真円度などを明確に指定します。

すべての寸法を厳しくするのではなく、組み立てや機能に影響する箇所へ優先して公差を設定する考え方が実用的です。

例えば、他部品と勘合する口元の径は重要でも、外観のみの胴部は少し広い公差で問題ない場合があります。

測定基準面と測定方法も共有しておくと、発注側と加工側の認識違いを防げます。

三次元測定機、ノギス、マイクロメーター、リングゲージ、専用検査治具など、寸法に応じた測定手段を選びます。

表面品質と後加工

へらやローラーが素材表面に触れるため、工具の状態や潤滑条件によって表面の仕上がりが変わります。

鏡面材、ヘアライン材、アルマイト前のアルミ材などでは、保護フィルムの扱いや工具材質にも配慮が必要です。

後工程で研磨や塗装を行う場合でも、深い傷や打痕は完全に消せないことがあります。

外観面の許容基準として、傷の大きさ、位置、方向、補修可否を事前に決めておくと、検査が円滑になります。

溶接や穴あけが加わる製品では、へら絞り後の変形も見込み、工程順を検討することが重要です。

見積もり依頼で伝える情報

見積もりを依頼する際は、完成品の図面だけでなく、材質、板厚、数量、希望納期、表面処理、検査条件を伝えます。

素材を支給するのか、加工会社が手配するのかによっても、価格と責任範囲は変わります。

試作と量産で数量が異なるなら、それぞれの想定数量を示すと、適切な型や加工方法を提案してもらいやすくなります。

使用目的と必要な性能を共有することも大切です。

食品用、屋外用、真空用途、耐圧用途など、用途によって材料証明、洗浄、表面粗さ、気密試験の要否が変わるためです。

へら絞り加工の活用場面と選び方

続いてはへら絞り加工を活かしやすい場面と、加工方法を選ぶ考え方を確認していきます。

試作開発での活用

新製品の開発では、設計変更が重なることも珍しくありません。

この段階で高額なプレス金型を作ると、仕様変更のたびに修正費用や時間がかかる可能性があります。

へら絞り加工なら、試作品を作りながら径、深さ、曲面、板厚を調整し、実物で検証を進めやすくなります。

照明、音響、研究装置、ロボット部品など、外観と機能を両立させたい試作にも適しています。

量産前の形状検証としてへら絞りを使い、その後にプレスへ移行する進め方も選択肢になるでしょう。

少量生産と補修部品

生産数が限られる部品では、加工費よりも金型費の比重が大きくなります。

旧型設備の補修部品、限定生産の製品、研究開発用の容器などは、へら絞りの特性を活かしやすい分野です。

既存品から形状を測定して成形型を製作し、必要数だけ再生産する対応も考えられます。

ただし、古い部品には摩耗や変形があるため、現物をそのまま正解とせず、組み付け条件や周辺寸法も確認する必要があります。

材質変更を伴う場合は、同じ寸法でも成形性が変わるため、試し加工で割れやしわの有無を確認します。

加工会社を選ぶ視点

加工会社を選ぶ際は、対応できる最大径、板厚範囲、扱える材質、設備の種類を確認します。

手加工を得意とする会社は、少量品や難しい意匠形状に強みを持つ場合があります。

NC設備を保有する会社は、繰り返し精度や一定数量の生産に適した提案をしやすい傾向があります。

さらに、トリミング、穴あけ、溶接、研磨、表面処理まで一貫して相談できるかも重要な判断材料です。

完成品までの工程をまとめて管理できる体制なら、輸送や工程間の手戻りを減らせる可能性があります。

まとめ

へら絞り加工は、金属板を回転させ、へらやローラーで成形型へ押し当てながら立体形状を作る加工方法です。

円形、円すい形、半球形などの回転対称製品に適しており、試作や多品種少量生産で特に力を発揮します。

通常のプレス加工と比べると、初期の型費を抑えやすく、設計変更にも対応しやすい点が魅力です。

一方で、非円形状や大量生産ではプレス加工が適する場合もあるため、数量と形状を踏まえた選定が必要になります。

発注時には、材質、板厚、寸法公差、表面品質、後加工、使用条件まで共有すると、より適切な加工提案を受けやすくなるでしょう。

へら絞り加工の特性を理解することが、無理のない製品設計と安定した品質確保への第一歩です。
