磁石やコイルの周囲に生じる磁界を数値で扱う際、重要になるのが磁束密度です。

電磁気の問題では記号や単位が多く、公式を見ただけでは何を意味するのか迷いやすいでしょう。

この記事では、磁束密度の基本公式、磁束との違い、面積や角度を含む計算方法、実務や学習で注意したい点を順番に解説します。

磁束密度は磁界の強さを面積あたりで表す量と捉えると、公式の意味がつかみやすくなります。

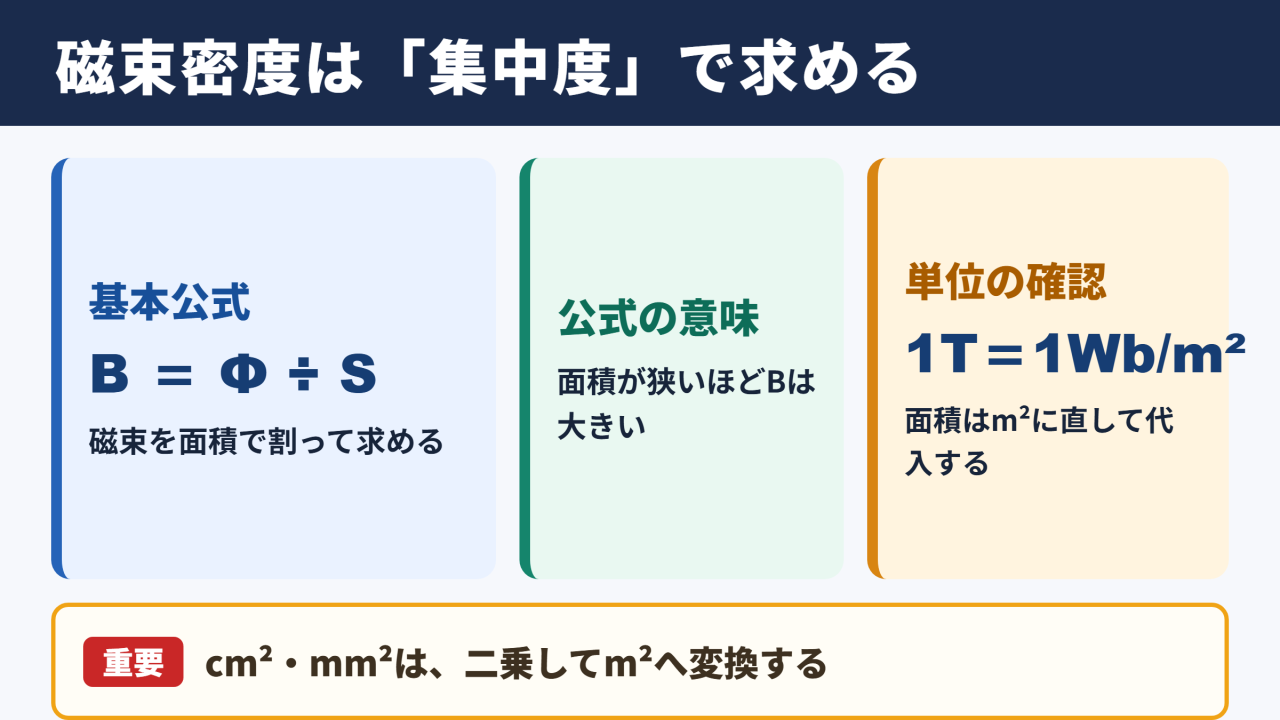

磁束密度の公式と求め方

それではまず磁束密度の公式と求め方について解説していきます。

基本公式

磁束密度は通常、記号Bで表し、磁束を面積で割ることで求めます。

磁束Φの単位はウェーバ Wb、面積Sの単位は平方メートル m²、磁束密度Bの単位はテスラ Tです。

つまり、同じ磁束がより狭い面積に集中するほど、磁束密度は大きくなります。

たとえば、磁石の磁力線が限られた場所に集まる部分では、周囲より大きな磁束密度が現れます。

公式が示す意味

磁束は、ある面を通り抜ける磁力線の総量を表す考え方です。

一方で磁束密度は、その面のどの程度の狭さに磁束が分布しているかを表します。

水の流れにたとえるなら、磁束は流れる水の総量、磁束密度は一定面積を通過する水流の勢いに近いイメージです。

ただし磁力線は実際の線ではなく、磁界の状態を理解しやすくするための表現です。

公式を暗記するだけでなく、面積が小さくなればBが大きくなるという関係を押さえておくと、計算ミスを減らせます。

単位テスラの扱い

テスラは磁束密度のSI単位であり、1Tは1m²あたり1Wbの磁束が垂直に通る状態を示します。

問題文で面積がcm²として与えられたときは、m²へ変換してから公式に代入することが基本です。

1cm²は0.0001m²、1mm²は0.000001m²となります。

面積の単位変換は二乗して考えることが、磁束密度の計算では特に大切です。

磁束と磁束密度の関係

続いては磁束と磁束密度の関係を確認していきます。

磁束の公式

磁束は、磁束密度と面積の積として表せます。

磁束密度が面に対して垂直である場合、この式をそのまま使えます。

たとえば磁束密度が0.5T、面積が0.02m²なら、磁束は0.01Wbです。

このように、磁束を求める問題では、BとSの単位がSI単位でそろっているかを最初に確認しましょう。

面積との比例関係

磁束密度が一定であれば、面積を広げるほど面を通過する磁束は増えます。

反対に、磁束が一定なら、面積が広くなるほど磁束密度は小さくなります。

条件	磁束Φ	面積S	磁束密度B
磁束が一定で面積が小さい	一定	小さい	大きい
磁束が一定で面積が大きい	一定	大きい	小さい
面積が一定で磁束が多い	大きい	一定	大きい
面積が一定で磁束が少ない	小さい	一定	小さい

磁束と面積のどちらが一定なのかを判断すると、増減の関係を整理しやすくなります。

磁力線による理解

磁力線が密に描かれている場所は、磁束密度が大きい場所として理解できます。

棒磁石では、一般にN極とS極の近くで磁力線が密集しやすく、中央付近より磁束密度も大きくなります。

ただし、教科書や図の磁力線の本数は、実測した物理量そのものではありません。

磁界の向きや強さを視覚的に示すための表現なので、実際の計算では公式と単位に基づいて判断します。

イメージと数式を結びつけることが、電磁気を苦手にしない近道になるでしょう。

角度を含む磁束の計算

続いては角度を含む磁束の計算を確認していきます。

垂直成分の考え方

磁束密度の向きと面の向きが傾いている場合は、面に垂直な磁束密度の成分を用います。

面の法線とは、その面に対して垂直な方向を示す線です。

問題文にある角度が面そのものとの角度なのか、面の法線との角度なのかで式が変わるため、図を描いて確認する習慣が役立ちます。

角度ごとの変化

磁束密度が面に対して垂直、つまり法線と同じ向きであれば、θは0度です。

cos0度は1なので、磁束はB×Sとなり、もっとも大きくなります。

一方で、磁束密度が面に平行な場合は、法線との角度が90度です。

cos90度は0であるため、面を通る磁束は0Wbになります。

計算例

磁束密度が0.8T、面積が0.05m²、磁束密度と面の法線のなす角が60度である場合を考えます。

cos60度は0.5なので、磁束は0.8×0.05×0.5となります。

したがって答えは0.02Wbです。

傾きが大きくなるほど面を通過する磁束は減少するという感覚を持つと、答えの妥当性も確認できます。

計算機を使う場合には、角度の設定が度数法になっているかも確認したいところです。

電流と磁束密度の公式

続いては電流と磁束密度の公式を確認していきます。

直線電流の周囲

長い直線導線に電流Iが流れると、導線の周囲に円形の磁界ができます。

真空中または空気中で、導線から距離r離れた位置の磁束密度は次の式で求められます。

電流が大きいほど磁束密度は大きくなり、導線から遠ざかるほど小さくなります。

距離rはmで代入する必要があるため、cmやmmからの変換を忘れないようにしましょう。

円形コイルの中心

半径rの円形コイルに電流Iを流したとき、コイル中心の磁束密度は巻数Nを使って表せます。

空気中では、B ＝ μ₀NI ÷ 2rとして扱います。

巻数を増やすと、同じ電流でも磁界を強められます。

電磁石や各種センサーでコイルが利用される理由の一つは、電流と巻数によって磁界を調整できるためです。

コイルの公式では巻数Nを掛け忘れやすいので、記号の意味を一覧で確認しておくと安心です。

ソレノイド内部

十分に長いソレノイドの内部では、磁束密度は巻数密度と電流にほぼ比例します。

巻数密度をn、電流をIとすると、空気中ではB ＝ μ₀nIで表されます。

巻数密度nは、単位長さあたりの巻数です。

鉄心など磁性体を入れる場合は透磁率が変化し、単純な空気中の式では扱えないこともあります。

計算時の単位換算と注意点

続いては計算時の単位換算と注意点を確認していきます。

面積単位の変換

磁束密度の公式で多い誤りは、面積の換算を一次元の長さと同じように考えてしまうことです。

たとえば10cmは0.1mですが、10cm×10cmの面積は0.01m²です。

元の面積	平方メートルへの換算
1cm²	0.0001m²
10cm²	0.001m²
100cm²	0.01m²
1mm²	0.000001m²
1000mm²	0.001m²

cmからmへの換算倍率を二乗することを意識すれば、面積換算の混乱を防げます。

記号と単位の整理

電磁気では同じアルファベットが別の意味で使われることもあるため、設問ごとに定義を確認することが大切です。

磁束密度BはT、磁束ΦはWb、面積Sはm²、電流IはA、距離rはmで表すのが基本です。

また、磁界の強さHはA毎mで表され、磁束密度Bとは別の物理量です。

物質の性質を考えるときには、B ＝ μHという関係が用いられます。

μは透磁率であり、真空や空気、鉄などの材料によって値が異なります。

答えの確認方法

計算後は、単位がTまたはWbになっているかを確認してください。

磁束密度を求める式に磁束と面積を代入したなら、最終単位はWb毎m²となり、これはTと同じ意味です。

さらに、面積を小さくしたのに磁束密度が小さくなっていないかなど、増減の関係も見直しましょう。

公式への代入前に単位をそろえ、代入後に単位を確認するという二段階の確認が有効です。

この手順を身につけると、複雑に見える磁束密度の問題も落ち着いて処理できます。

磁束密度の公式のまとめ

磁束密度は、磁束Φを面積Sで割るB＝Φ÷Sによって求める物理量です。

磁束を求める場合はΦ＝B×Sを使い、磁束密度と面の法線に角度がある場合はΦ＝BS cosθを用います。

磁束密度の単位はテスラT、磁束の単位はウェーバWbであり、面積はm²にそろえることが基本です。

直線導線やコイル、ソレノイドの問題では、電流、距離、巻数などを含む公式を形状に応じて選びます。

特に面積の単位換算、法線を基準とした角度、磁束密度Bと磁界の強さHの違いには注意が必要でしょう。

公式の意味を理解しながら、単位と増減の関係を確認して計算すれば、磁束密度の求め方を着実に身につけられます。
