エンジンの排気管に取り付けられているラムダセンサーは、燃料をどれだけ噴射するかを決めるうえで重要な部品です。

見た目は小さなセンサーでも、排気ガスに含まれる酸素の量を読み取り、空気と燃料の混合状態を電子制御装置へ伝えています。

この働きによって、燃費、排出ガス、加速時の走りやすさのバランスが保たれます。

この記事では、ラムダセンサーの役割、当量比を測定する仕組み、種類ごとの特徴、不具合が起きたときの見分け方まで順に解説します。

ラムダセンサーの意味と当量比の基本

それではまずラムダセンサーと当量比について解説していきます。

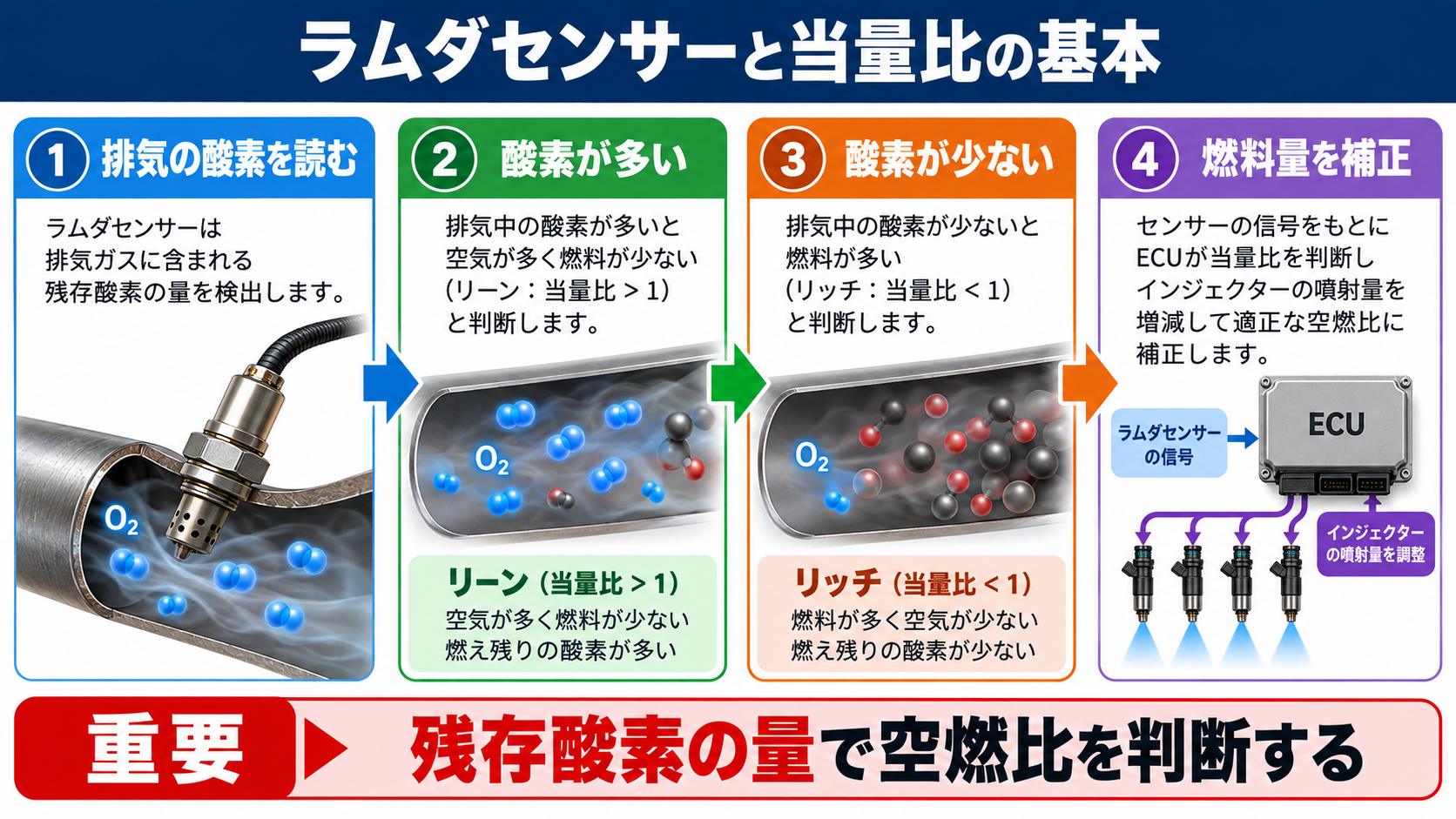

排気中の酸素量を読む電子制御用センサー

ラムダセンサーは、排気ガス中の酸素濃度から空燃比が理想的な状態に近いかを判断するためのセンサーです。

ガソリンエンジンでは、空気だけでは燃焼できず、空気と燃料が適切な割合で混ざる必要があります。

この割合を空燃比と呼び、空気の質量を燃料の質量で割って表します。

燃料が少なく空気が多い状態はリーン、反対に燃料が多い状態はリッチです。

ラムダセンサーは排気側に置かれるため、燃焼室の中を直接見るのではなく、燃焼後のガスに残った酸素から混合状態を推定します。

たとえば燃料が不足してリーンになると、燃えずに残る酸素が排気ガス中に増えます。

燃料が多いリッチな状態では酸素がほとんど使い切られるため、排気中の酸素は少なくなります。

センサーの信号を受けたエンジン制御装置は、次の燃焼で噴射する燃料量を細かく補正します。

この制御は停止中だけでなく、アイドリング、巡航、発進、加速といった多くの場面で繰り返されています。

ただし冷間始動直後はセンサーが十分に温まっておらず、信号を利用した精密な制御に入らない車種もあります。

センサー単体では良好か不良かを決めるものではなく、吸気系、燃料系、点火系の状態を含めてエンジンの燃焼を見守る部品と考えると理解しやすいでしょう。

理論空燃比とラムダ値の関係

ガソリンの理論空燃比は質量比でおよそ14.7対1であり、この状態をラムダ値1として表します。

理論空燃比とは、燃料を完全燃焼させるために必要とされる空気量の目安です。

一般的なガソリンでは、燃料1に対して空気およそ14.7が必要とされます。

ラムダ値は、実際の空燃比を理論空燃比で割った無次元の値です。

ラムダ値が1より大きいときは、理論空燃比より空気が多いリーン側を示します。

反対にラムダ値が1より小さいときは、空気に対して燃料が多いリッチ側です。

たとえば実際の空燃比が16.2対1なら、16.2を14.7で割るため、ラムダ値は約1.10になります。

この場合は空気が多い混合気であり、燃料を増やす補正が必要になる可能性があります。

一方で加速時や高負荷時には、部品保護や出力確保のため、意図的にラムダ値1未満へ制御されることもあります。

したがって、ラムダ値1から外れていることだけで異常とは決められません。

走行条件とエンジンの制御目標をあわせて読むことが大切です。

三元触媒と排出ガス浄化の役割

ラムダ値1付近は、三元触媒が有害成分を同時に浄化しやすい領域です。

ガソリン車の排気ガスには、一酸化炭素、炭化水素、窒素酸化物などが含まれます。

三元触媒はこれらの成分を化学反応によって減らす装置です。

一酸化炭素と炭化水素は酸化によって減らされ、窒素酸化物は還元によって窒素へ近づけられます。

しかし酸素が多すぎるリーン状態では窒素酸化物を還元しにくくなります。

反対にリッチすぎる状態では、一酸化炭素や炭化水素を酸化するための酸素が足りなくなります。

そのためエンジン制御装置は、ラムダ値1の周辺で空燃比をわずかに行き来させるよう制御します。

この細かな変化に追従できるかどうかが、ラムダセンサーの性能に関わります。

日常の運転では、信号待ちからゆっくり発進し、一定速度で走る場面でも補正が積み重なっています。

燃費だけを優先して極端にリーンにすると、触媒浄化や燃焼安定性との両立が難しくなります。

逆にリッチ側へ寄せ続けると、燃料消費が増え、触媒に負担がかかることがあります。

ラムダセンサーは環境性能と走行性能をつなぐ、排気制御の基準点といえる部品です。

当量比を測定するラムダセンサーの原理

続いては当量比を測定する仕組みを確認していきます。

ジルコニア素子による電圧発生

一般的な狭帯域ラムダセンサーは、ジルコニア素子の内外にある酸素濃度差を電圧として取り出します。

多くのガソリン車で使われるセンサーには、酸素イオンを通す性質を持つジルコニアが使われています。

ジルコニア素子の両側には白金電極が設けられ、一方は排気ガス、もう一方は基準となる空気に触れます。

素子が高温になると、両側の酸素濃度の差に応じて電圧が発生します。

排気ガス中の酸素が少ないリッチ側では比較的高い電圧が出ます。

排気ガス中の酸素が多いリーン側では電圧が低くなります。

代表的な狭帯域センサーでは、リッチ側でおよそ0.8Vから0.9V、リーン側でおよそ0.1Vから0.2Vへ変化します。

ただしこの電圧は、ラムダ値を直線的に数値表示するものではありません。

理論空燃比付近を境に急激に変わるため、リーンかリッチかを素早く判定する用途に向いています。

電圧が高いから常に故障、低いから必ず正常という判断はできません。

整備時には、温度、回転数、負荷、制御状態を確認しながら信号の変化を見る必要があります。

ヒーターによる作動温度の確保

ラムダセンサーのヒーターは、始動後に素子をすばやく作動温度へ上げるための電熱部品です。

ジルコニア式センサーは、十分に高温にならなければ酸素イオンを適切に移動させられません。

排気熱だけで温める構造では、エンジン始動直後や短距離走行で信号が安定するまで時間がかかります。

そこで多くの車両では、センサー内部にヒーターを組み込みます。

ヒーターがあることで、排気管の温度が低いアイドリング時にも早く制御へ参加できます。

冬の朝にエンジンを始動した直後でも、比較的短時間で排出ガス制御を始められる理由の一つです。

ヒーター回路が断線すると、暖機後はある程度働くように見えても、始動直後の制御や診断で問題が出る場合があります。

故障コードがセンサー本体ではなく、ヒーター回路に関する内容を示すこともあります。

排気管の近くは高温で振動も大きく、配線の被覆が硬化したり、コネクター周辺が傷んだりすることがあります。

部品を交換しても配線不良が残れば、警告灯や不調が再発するおそれがあります。

作動温度を保つ仕組みまで含めて、ラムダセンサーの性能が成り立っているのです。

フィードバック制御による燃料噴射補正

エンジン制御装置はラムダセンサーの信号を受け、燃料噴射量を増減させる閉ループ制御を行います。

閉ループ制御とは、実際に起きた結果を測定し、その結果を次の制御へ戻す方式です。

ラムダセンサーの場合は、燃焼後の排気ガスを測定し、燃料噴射の補正に利用します。

リーン側の信号が出れば、制御装置は燃料を少し増やす方向へ動きます。

リッチ側の信号が出れば、今度は燃料を減らす方向へ補正します。

この補正を短い周期で繰り返すことで、平均的な空燃比を理論空燃比付近へ保ちます。

車両診断機で見る短期燃料補正は、この瞬間的な補正の変化を表す項目です。

長期燃料補正は、短期補正の傾向を学習して蓄積した補正値です。

たとえば吸気ホースに小さな亀裂があり、計測されない空気が入り込むと、リーン傾向が続きます。

このとき制御装置は燃料を増やし続け、補正値が大きくなることがあります。

ただし補正値が大きい原因は、ラムダセンサーそのものとは限りません。

燃圧不足、排気漏れ、エアフロメーターの誤差なども同じような症状につながるため、信号だけを見て部品交換を決めないことが重要です。

ラムダセンサーの種類と空燃比センサーの違い

続いてはラムダセンサーの種類と測定範囲を確認していきます。

狭帯域センサーの特性と用途

狭帯域ラムダセンサーは、理論空燃比の近くでリーン側かリッチ側かを素早く判定する方式です。

狭帯域という名前は、精度よく判断できる空燃比の範囲が理論空燃比の近傍に限られることに由来します。

この方式は三元触媒を効率よく働かせるガソリンエンジンと相性がよく、長年広く使われてきました。

信号の変化が急であるため、制御装置は空燃比が境界のどちら側にあるかを分かりやすく読み取れます。

一方で、ラムダ値が0.85なのか0.95なのか、あるいは1.10なのかを広い範囲で正確に示す用途には向きません。

たとえば強い加速中は意図的にリッチな混合気となることがありますが、狭帯域センサーだけではその濃さを詳細に把握しにくい場合があります。

そのため車種や制御目的によっては、より広い範囲を測れる空燃比センサーが採用されます。

狭帯域センサーは古い方式という意味ではなく、目的に合えば現在も実用性の高い方式です。

交換時には外観やねじ径が似ていても、信号特性、ヒーター仕様、コネクター形状が異なる製品があります。

汎用品の配線加工は誤接続の原因になりやすく、車種適合を確認した部品を選ぶ必要があります。

また、取り付け後に学習値の初期化や再学習が必要になる車両もあります。

部品の種類だけでなく、車両側の診断手順まで確認すると安心です。

広帯域空燃比センサーの測定範囲

広帯域空燃比センサーは、理論空燃比付近だけでなく、リーン側やリッチ側のラムダ値を広い範囲で測定できる方式です。

広帯域センサーは、単純な電圧の高低だけで混合気を判断するのではありません。

内部に測定用セルとポンプセルを持ち、基準となる状態を保つために必要な電流を制御します。

このポンプ電流の大きさや方向から、排気ガス中の酸素量をより連続的に求めます。

そのため、燃費を重視したリーン燃焼、過給時の燃料制御、ディーゼルエンジンの排気制御などにも活用されます。

広帯域センサーの信号は車種ごとの制御装置で解釈されるため、一般的なテスターで単純な電圧だけを見る方法では判断しにくいことがあります。

診断機の実測値としてラムダ値、当量比、空燃比、ポンプ電流などが表示される場合もあります。

数値が表示されるからといって、理論空燃比から外れた値が直ちに故障を示すわけではありません。

高速道路での追い越し加速と、停止直前の燃料カットでは、制御目標そのものが大きく変わります。

広帯域センサーは精密ですが、排気漏れ、すす、水分、添加剤の影響を受ける可能性があります。

整備ではセンサーのデータとともに、吸気量、燃料圧、排気温度、故障コードを総合して確認します。

広い測定範囲は、より多くの運転条件を細かく制御するための情報源なのです。

センサー方式ごとの比較表

狭帯域センサーと広帯域空燃比センサーは、どちらも排気中の酸素を利用しますが、得意とする測定方法が異なります。

狭帯域センサーは理論空燃比付近での切り替え検出に強く、広帯域センサーは空燃比の変化を連続的に扱いやすい特徴があります。

名称が似ているため、交換部品や診断項目では混同しないよう注意が必要です。

比較項目	狭帯域ラムダセンサー	広帯域空燃比センサー
主な判断方法	電圧の高低	ポンプ電流などの制御値
得意な領域	ラムダ値1付近	リーン側からリッチ側までの広い範囲
主な役割	三元触媒向けの空燃比補正	精密な燃料制御、排気制御
信号の特徴	境界付近で急変	連続的な値として扱いやすい
診断時の注意	電圧変化の有無を確認	診断機の実測値と制御条件を確認
採用例	三元触媒を使うガソリン車	高精度制御が必要な車両

表の内容は一般的な特徴であり、実際の配線数や信号形式は車種ごとに異なります。

たとえば4線式だから必ず同じ方式とは限らず、整備書の回路図や部品番号で確認する必要があります。

部品名にO2センサー、ラムダセンサー、空燃比センサーと複数の呼び方が使われることもあります。

呼び方だけで判断せず、制御方式と指定部品を確認することが誤交換の防止につながります。

当量比と走行状態による空燃比の変化

続いては走行状態によって変わる当量比を確認していきます。

始動直後と暖機運転の混合気

冷えたエンジンの始動直後は、燃焼を安定させるために通常より燃料を多めにする制御が行われます。

エンジンが冷えていると、噴射された燃料の一部は吸気管や燃焼室の壁面に付き、気化しにくくなります。

そのままでは燃焼に使える燃料蒸気が不足し、始動しにくくなったり、回転が不安定になったりします。

そこで制御装置は水温、吸気温度、回転数などを参考にして、始動直後の噴射量を増やします。

この状態はリッチ側へ寄りやすく、ラムダ値1から外れていても制御上は自然なことがあります。

センサーが温まる前は閉ループ制御に入らず、あらかじめ設定された燃料マップを使う場合もあります。

暖機が進み、冷却水温度やセンサー温度が上がると、徐々に排気信号を使った補正へ移ります。

冬場に始動直後だけ排気のにおいが濃く感じられることがあるのは、このような燃料制御も関係します。

ただし、暖機後も黒い排気、強いガソリン臭、回転のばらつきが続くなら、通常の暖機制御とは分けて考える必要があります。

水温センサーの異常で常に低温と誤認すると、燃料が多い状態が続くことがあります。

点火不良で燃え残りが増えた場合も、排気のにおいや触媒への負担につながります。

始動直後だけの現象か、十分に温まった後にも続く現象かを観察すると、診断の手掛かりになるでしょう。

巡航時と加速時の制御目標

一定速度で走る巡航時は燃費と排出ガス浄化を両立しやすい空燃比が選ばれ、強い加速時は出力を優先した制御へ移ることがあります。

平坦な道路を一定のアクセル開度で走るときは、エンジン負荷が比較的安定します。

このような場面では、ラムダ値1付近を中心に細かな補正を行い、三元触媒を働かせやすくします。

一方で急な坂道を登るときや、合流で大きくアクセルを踏み込むときは、必要な出力が増えます。

車種によっては燃焼温度やノッキングを抑える目的で、燃料を増やしてリッチ側へ制御することがあります。

ターボエンジンでは過給圧が高まる条件で、部品保護のために空燃比管理がより重要になります。

反対にアクセルを戻してエンジンブレーキがかかると、燃料噴射を一時的に止める燃料カットが行われることがあります。

このとき排気中の酸素は多くなり、ラムダ値は大きくリーン側へ動きます。

このように走行条件で値が変化するため、停車中の一度の測定だけで走行中の状態を判断することはできません。

不具合診断では、再現する条件でデータを記録し、センサー信号と燃料補正の動きを確認します。

理論空燃比から外れる条件の整理

理論空燃比から外れる理由には正常な制御と故障による異常の両方があり、走行条件で区別することが必要です。

空燃比は常に14.7対1に固定されているわけではありません。

始動、暖機、加速、減速、触媒保護、燃料カットなどでは、エンジン制御装置が意図的に目標を変えます。

一方で、吸気漏れや燃料供給不足によって意図せずリーンになる場合もあります。

燃料噴射弁からの漏れ、燃圧調整の異常、吸気温度や水温の誤検出では、リッチ側へ偏ることがあります。

状態	空燃比の傾向	主な理由	判断時の注意
冷間始動	リッチ側	気化不足を補うため	暖機後に戻るか確認
安定した巡航	ラムダ値1付近	燃費と触媒浄化の両立	細かな変動は正常範囲
強い加速	リッチ側	出力確保、温度管理	車種ごとの制御仕様を確認
減速時の燃料カット	リーン側	燃料噴射を停止するため	一時的な変化として判断
吸気漏れ	リーン側	未計測の空気が入るため	燃料補正値も確認
燃料供給不足	リーン側	必要な燃料が届かないため	燃圧や噴射系を点検

同じリーン表示でも、減速中なら正常な制御、アイドリングで続くなら点検対象というように意味が変わります。

表の傾向を基準にしつつ、故障コード、エンジン回転数、スロットル開度もあわせて確認しましょう。

ラムダセンサー不良の症状と点検の注意点

続いてはラムダセンサー不良の症状と点検方法を確認していきます。

警告灯と燃費悪化につながる症状

ラムダセンサーの信号異常や応答遅れは、エンジン警告灯、燃費悪化、アイドリング不安定などの症状につながることがあります。

センサーが劣化して信号の切り替わりが遅くなると、制御装置が混合気の変化を正確に追いにくくなります。

その結果、燃料補正が必要以上に大きくなり、燃費が落ちることがあります。

排気ガスの浄化性能が下がれば、車検時の排出ガス検査に影響する可能性もあります。

アイドリング時に回転数がふらつく、発進時にもたつく、加速が鈍いと感じる場合もあります。

ただしこれらは点火プラグ、イグニッションコイル、エアフロメーター、燃料ポンプなどの不具合でも起こります。

そのため、症状だけからラムダセンサー故障と断定することはできません。

特に失火が起きている状態で走行を続けると、未燃焼ガスが触媒へ流れ込み、触媒を高温にしすぎるおそれがあります。

警告灯が点滅する、強い振動がある、出力が大きく落ちたといった症状では、無理な走行を避けることが安全です。

燃費の数字だけでなく、始動性、におい、警告灯、振動をまとめて記録すると整備工場へ状況を伝えやすくなります。

故障原因となる汚れと配線の劣化

ラムダセンサーは高温の排気ガスにさらされるため、経年劣化のほか、燃焼不良による汚れや配線損傷の影響を受けます。

センサー先端には排気ガスが触れる保護部があり、ここにすす、オイル灰分、冷却水由来の成分などが付着すると応答が鈍くなることがあります。

オイル消費が多いエンジンでは、燃焼室から出たオイル成分が排気側へ流れ、センサーや触媒へ影響する場合があります。

冷却水が燃焼室へ入り込む不具合でも、通常とは異なる堆積物が生じる可能性があります。

また、排気管の接続部に漏れがあると、外気が入り込んでセンサーがリーン側と誤認することがあります。

センサー交換だけで改善しない場合は、上流側の排気漏れを確認する必要があります。

配線は排気熱、路面からの水、振動の影響を受けるため、断線や接触不良が起きることがあります。

コネクターを外す際に無理に引っ張ると、端子や配線を傷めるおそれがあります。

センサー先端を洗浄剤で洗えば必ず再生するという考え方にも注意が必要です。

洗浄によって内部の性能が戻るとは限らず、薬剤の残留がかえって測定に影響する可能性もあります。

不調の根本原因がオイル上がりや失火なら、新品センサーに替えても再び汚れることがあります。

原因と結果を分けて確認することが、無駄な部品交換を防ぐ近道です。

診断機と整備工場での確認項目

ラムダセンサーの点検では、故障コード、実測値、燃料補正、配線、排気漏れを組み合わせて確認します。

最初に行うことが多いのは、車両診断機で故障コードとフリーズフレームデータを読む作業です。

フリーズフレームには、異常を検知した時点の回転数、水温、負荷、車速などが記録されている場合があります。

その情報があれば、アイドリングで起きた異常か、高速走行中に起きた異常かを判断しやすくなります。

次に実測値を確認し、センサー信号が走行条件に応じて変化しているかを見ます。

短期燃料補正と長期燃料補正が大きく片側へ寄っている場合は、混合気を補正し続けている原因を探します。

確認項目	見る内容	考えられる手掛かり
故障コード	信号異常、ヒーター回路、応答遅れ	点検の出発点
フリーズフレーム	異常時の回転数、負荷、水温	再現条件の把握
実測値	ラムダ値、電圧、空燃比	走行条件ごとの変化
燃料補正	短期補正、長期補正	リーン、リッチ傾向の把握
排気系	センサー前の漏れ、取付部	外気混入の確認
電気系	電源、アース、配線、端子	断線、接触不良の確認

診断では、センサーを取り外す前に配線側の電源やアースを確認することもあります。

高温になる排気系の作業にはやけどの危険があり、ねじの固着も起こりやすいため、DIYでの交換には適切な工具と知識が必要です。

警告灯が継続している場合や、加速不良を伴う場合は、早めに整備工場へ相談するとよいでしょう。

ラムダセンサーと当量比測定のまとめ

ラムダセンサーは、排気ガスに残る酸素の量を測り、エンジンが理論空燃比付近で燃焼できるよう燃料噴射を補正する部品です。

ガソリンの理論空燃比はおよそ14.7対1で、実際の空燃比との比を表すラムダ値が1なら当量比の状態です。

狭帯域センサーは理論空燃比付近でリーンとリッチを素早く判定し、広帯域空燃比センサーはより広い範囲の混合状態を扱えます。

始動直後、加速時、減速時には意図的にラムダ値が変化するため、数値が1から外れていても走行条件によっては正常です。

不具合を疑うときは、警告灯や燃費だけで決めず、故障コード、燃料補正、排気漏れ、配線状態をまとめて確認する必要があります。

センサー交換を考える場合も、汚れの原因となった失火やオイル消費が残っていないかを確かめることが大切です。

気になる症状が続くときは、車種に合った診断機を備えた整備工場で実測値を確認してもらいましょう。
