斜めとは？図形や寸法における意味と表記方法を解説！

斜めとは？図形や寸法における意味と表記方法を解説！

図形や製図の説明で使われる「斜め」は、まっすぐではないという感覚的な言葉として理解されがちです。

しかし、数学の図形、建築図面、機械の寸法図では、何を基準に斜めとするかによって意味が変わります。

たとえば長方形の斜めに結ぶ線は対角線と呼ばれ、部品の面が傾いている場合は傾斜や角度で状態を示します。

曖昧なまま使うと、寸法の読み違いや作図の誤りにつながるため、言葉の意味と表記の考え方を整理しておくことが大切です。

この記事では、斜めの基本的な意味から図形における名称、寸法図での示し方、実際に確認したい注意点まで解説します。

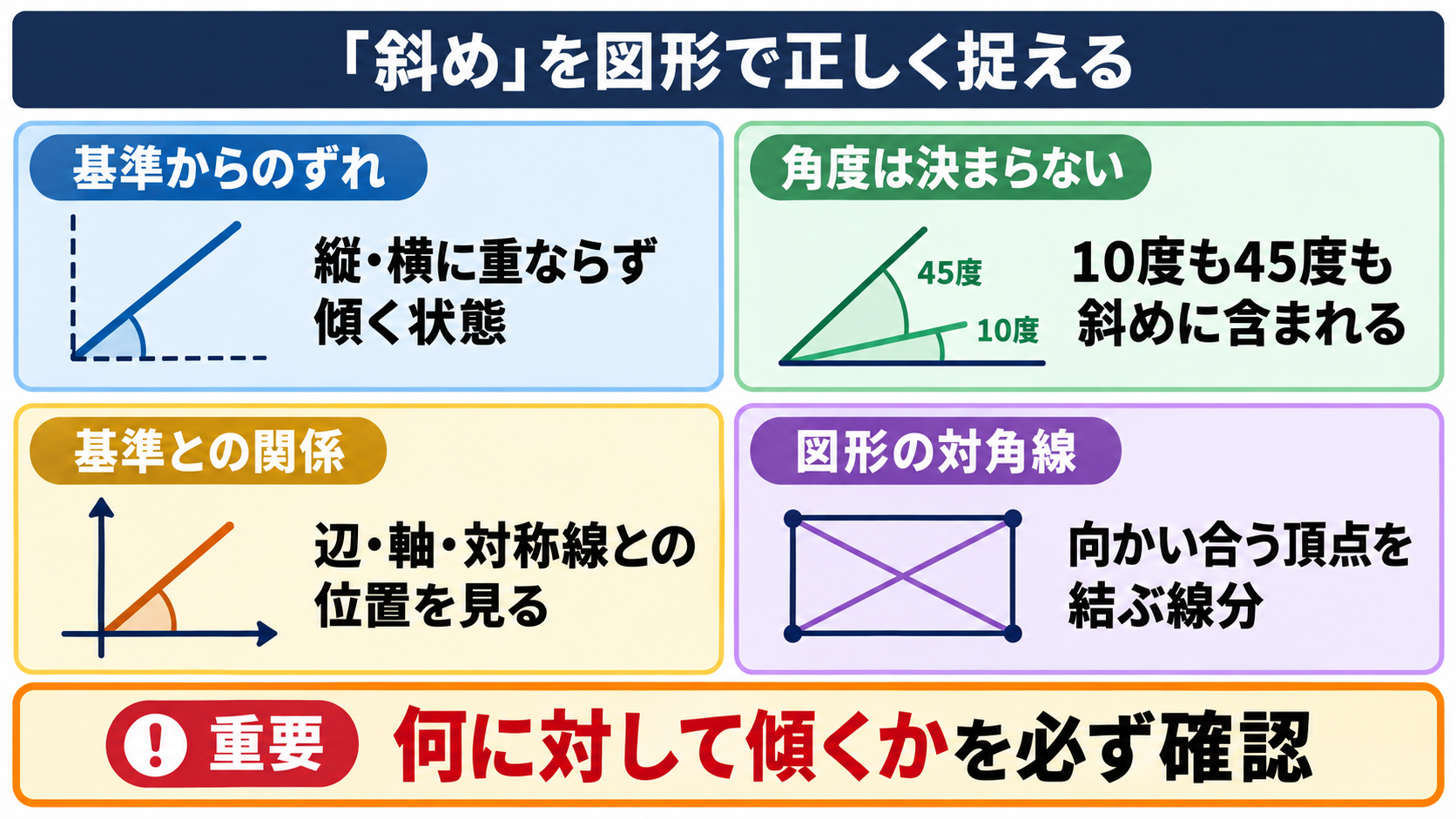

斜めの意味と図形における基本関係

それではまず斜めの意味と図形での使われ方について解説していきます。

基準となる方向からずれた状態

斜めとは、縦や横などの基準となる方向に対して、まっすぐ重ならずに傾いている状態を表す言葉です。

日常では、額縁が少し傾いている様子や、坂道を横切るように歩く様子を見て「斜め」と言います。

この場合の基準は、地面の水平線、壁の垂直線、紙の上下左右など、周囲にある分かりやすい方向です。

つまり、斜めという言葉だけでは角度の大きさは決まりません。

水平から10度傾いた線も、45度傾いた線も、基準との関係を見れば斜めの線に含まれます。

図形では、紙の縦横に対して傾いているかだけでなく、辺、軸、対称線などとの位置関係を確認する必要があります。

たとえば正方形を45度回転させると、紙の上下左右から見れば辺は斜めになります。

一方で、正方形そのものの辺同士は直角に交わっているため、図形の性質が変わったわけではありません。

会話では「斜めに切る」と言えば意味が伝わることもありますが、図面では切断する角度や基準面を追加して示す必要があります。

「斜め」という表現を見つけたら、何に対して傾いているのかを探す習慣を付けると理解しやすくなるでしょう。

図形で用いられる斜めの線分

図形の中で向かい合う頂点を結ぶ線分は、見た目が斜めであることが多く、一般に対角線と呼ばれます。

対角線は、四角形や多角形の隣り合わない頂点を結ぶ線分です。

長方形では、左上の頂点と右下の頂点を結ぶ線分、右上の頂点と左下の頂点を結ぶ線分が対角線になります。

対角線は単に傾いた線ではなく、図形の頂点どうしを特定の規則で結んだ線分です。

そのため、長方形を回転させて対角線が紙に対して水平に見えるようになっても、対角線という名称は変わりません。

反対に、紙の上で斜めに引かれた線であっても、隣り合う頂点を結ぶ辺なら対角線ではありません。

三角形には隣り合わない頂点の組み合わせがないため、対角線はありません。

五角形では、各頂点から隣り合わない2つの頂点へ線を引けるため、対角線が複数できます。

図形問題では「斜めの線」と表現されていても、辺、対角線、補助線のどれを指すかを図から判別することが重要です。

特に面積や長さを求める問題では、線分の名称を取り違えると使う公式まで変わります。

斜線と傾斜を表す言葉の使い分け

斜めに引いた線は、文脈によって斜線、対角線、傾斜線など異なる名称で表されます。

斜線は、水平線や垂直線に対して傾いた線一般を指すことが多い言葉です。

文章では、選択肢を区切るための記号として使う「／」も斜線と呼ばれます。

一方で傾斜は、面や線が水平面に対してどの程度傾いているかという状態に重点を置く言葉です。

屋根、道路、排水管のように高低差が関係する対象では、斜めよりも傾斜という表現が適しています。

図形の位置関係を述べるなら斜線や対角線、角度や高低差を管理するなら傾斜という言葉が使われやすくなります。

たとえば「正方形に斜線を引く」は線を描く行為を示します。

「屋根に傾斜を付ける」は、水が流れるように面の角度を設計する行為を示す表現です。

ただし、現場で「斜めにする」と言われた場合は、必要な角度、上がる方向、基準面を確認しなければ正確な施工や加工はできません。

「斜め」は便利な言葉ですが、専門的な記録では情報が不足しやすい点に注意が必要です。

図形の種類ごとに見る斜めの線

続いては図形の種類ごとの斜めの線を確認していきます。

四角形における対角線の性質

四角形では、対角線の長さ、交わり方、分けられる形が図形の種類を見分ける手掛かりになります。

長方形では2本の対角線の長さが等しく、交点で互いを二等分します。

正方形にも同じ性質があり、さらに対角線どうしが直角に交わり、各頂角を二等分します。

平行四辺形では対角線は互いを二等分しますが、一般には長さが等しいとは限りません。

ひし形では対角線が直角に交わり、互いを二等分しますが、通常は対角線の長さが異なります。

台形では、平行な2辺を除く辺の長さや角度によって対角線の関係が変わります。

見た目だけで「斜めの2本は同じ長さ」と考えると、台形や一般の四角形では誤りになります。

図形	対角線の長さ	交点の関係	主な特徴
長方形	等しい	互いを二等分	直角に交わるとは限らない
正方形	等しい	互いを二等分	直角に交わり角も二等分
平行四辺形	一般には異なる	互いを二等分	辺の長さと角度で形が変わる
ひし形	一般には異なる	互いを二等分	直角に交わる
台形	条件により異なる	二等分とは限らない	平行な辺を1組持つ

表の性質は、紙に描いたときの傾きではなく、四角形の辺と頂点の関係から決まります。

対角線を引くと四角形は2つの三角形に分かれるため、面積の考察や合同の証明にも活用できます。

三角形と多角形における補助線

三角形には対角線がありませんが、頂点から辺へ引く斜めの線には大切な役割があります。

代表的なものに中線、角の二等分線、高さがあります。

中線は、頂点と向かい側の辺の中点を結ぶ線分です。

角の二等分線は、1つの角を等しい2つの角に分ける線分を指します。

高さは、頂点から向かい側の辺、またはその延長線へ垂直に下ろした線分です。

鋭角三角形では高さが図形の内側に入りやすい一方、鈍角三角形では辺の延長上に高さが現れることがあります。

斜めに見える補助線でも、役割は長さを半分にする線、角を分ける線、垂直な距離を測る線に分かれます。

五角形以上の多角形では、隣り合わない頂点を結ぶ対角線が生まれます。

多角形を三角形に分ければ、内角の和や面積を求めやすくなります。

ただし、すべての頂点から数える場合は同じ対角線を2回数えることになるため、全体の本数を考える際は別の数え方が必要です。

問題文の「斜めに線を引く」という表現を見たら、何を二等分するのか、どの点を結ぶのかを図に書き込むと整理できます。

立体図形における斜めの長さ

直方体や円すいなどの立体では、平面上の斜めとは異なる長さが登場します。

直方体の1つの面にある斜めの線分は面対角線と呼ばれます。

向かい合う頂点どうしを立体の内部を通るように結ぶ線分は、空間対角線です。

面対角線は1枚の面の中にありますが、空間対角線は立体の内部を通るため、同じ図では見えにくいことがあります。

立体図形の斜めの長さを求めるときは、同じ平面上にある線か、立体を横切る線かを分けて考えることが基本です。

たとえば縦3センチメートル、横4センチメートルの長方形の面対角線は、三平方の定理から5センチメートルです。

直方体では、この面対角線と奥行きを使って、もう一度三平方の定理を使うと空間対角線を求められます。

円すいの側面で頂点から底面の円周へ伸びる斜めの長さは母線と呼ばれます。

母線も単なる斜線ではなく、円すいの表面積や展開図に関係する固有の名称です。

寸法図における斜めの表記方法

続いては寸法図における斜めの表記方法を確認していきます。

寸法線と補助線の基本配置

製図では、斜めの部品や傾いた辺であっても、読み手が長さを誤解しないように寸法線と補助線を配置します。

寸法線は、測りたい長さを示すために矢印で両端を示す線です。

補助線は、寸法を取る位置を形状から延長して示す線を指します。

斜めの辺そのものの長さを示す場合、寸法線はその辺に平行に配置するのが基本です。

水平距離や垂直距離を示したい場合は、斜めの辺の長さではなく、横方向と縦方向に分けた寸法を記入します。

斜めの見た目に合わせて数値を置くのではなく、何の長さを管理する数値なのかに合わせて寸法線の向きを決めます。

たとえば、斜めに切り落とした板の加工では、斜辺の長さだけでは切断位置を一意に決められない場合があります。

横から何ミリメートル、縦から何ミリメートルという2つの寸法があれば、位置を再現しやすくなります。

寸法を記入する前には、加工者や検査者がどの基準面から測るかを想像することが重要です。

基準が不明確な図面では、同じ数値でも異なる仕上がりになるおそれがあります。

角度寸法と傾斜の示し方

斜めの状態を正確に伝えるには、長さだけでなく角度寸法を使う方法があります。

角度は、基準となる水平線、垂直線、中心線、別の辺などとの間にできる角として示します。

たとえば板を水平から30度傾けるなら、どの線を水平と見なすかが分かるように角度の両側を図示します。

角度の単位には度を用い、一般には小さな円弧と数値で表します。

同じ30度でも、右上がりか右下がりかによって形状が反転するため、数値だけで方向を省略してはいけません。

角度寸法は傾きの量を示す情報であり、どの基準線から測った角度かを図面上で明らかにすることが必要です。

屋根や配管では、角度の代わりに勾配として表す場合があります。

勾配は、水平距離に対する高さの変化を比で示す方法で、水の流れや設置高さを検討する場面に向いています。

表し方	示す内容	使われやすい対象	確認したい点
斜辺の長さ	傾いた辺そのものの長さ	板材、フレーム、図形	位置や角度が別に必要か
水平寸法と垂直寸法	基準からの位置	加工図、組立図	基準面が明確か
角度寸法	基準線との開き	面取り、傾斜面、治具	傾く方向が分かるか
勾配	水平距離に対する高低差	屋根、道路、排水設備	上がる方向と比の意味
高さの差	2点間の上下の変化	段差、配管、地形	距離との組み合わせ

角度と勾配は似ていますが、角度は回転の大きさ、勾配は水平移動に対する高低差を中心に表す点が異なります。

図面の注記では、数字の意味を読み取るだけでなく、対象の用途に合う表現かを確かめましょう。

面取りと斜めの加工指示

機械部品や木工の図面では、角を斜めに削る加工がよく使われます。

この加工は面取りと呼ばれ、鋭い角で手を傷付けないようにしたり、組み立てやすくしたりする目的があります。

面取りの寸法は、斜めにできた面の幅、元の2辺からの距離、または角度で示されます。

「角を斜めにする」という指示だけでは、どこまで削るかが分からないため、製作指示としては不十分です。

たとえば同じ角でも、浅い面取りと深い面取りでは、強度、外観、組み付け状態が変わることがあります。

加工図では斜めという言葉を補足に使えても、最終的には長さ、角度、対象となる角を数値と線で特定します。

穴の入口を広げる加工や、ねじの先端を入りやすくする加工でも、傾いた面が作られます。

このような部分は断面図を使うと、表から見えない傾斜面の形状を伝えやすくなります。

数値の書かれた位置が近くても、寸法線の両端が指す場所が違えば、指定している部分は変わります。

加工前には、斜めの線が外形線なのか、補助線なのか、寸法線なのかを区別して読み取ることが大切です。

斜めの寸法を読み取る際の注意点

続いては斜めの寸法を読み取る際の注意点を確認していきます。

投影図と実際の長さの違い

立体を平面図に表すとき、斜めの線が実際の長さより短く見えることがあります。

これは、立体の奥行き方向の長さを紙の上へ投影しているためです。

正面図、平面図、側面図は、それぞれ異なる方向から見た形を示します。

ある図では斜めに見える線が、別の図では点や水平線として現れる場合もあります。

投影図上で見える斜めの長さを、そのまま部品の実長と判断しないことが重要です。

実際の長さを知るには、長さが真の形で表れている図を探すか、必要に応じて補助投影図を用います。

たとえば傾いた板の正面図では高さが分かっても、板そのものの長さは分からないことがあります。

このときは、板が正面から見てどの方向へ傾いているかを、平面図や側面図と照らし合わせます。

確認する要素	見落としやすい誤り	確認の方法
斜めの線の長さ	投影された見かけの長さを実長とする	別の投影図や補助図を見る
傾く方向	右上がりと左上がりを混同する	基準面と矢印の向きを確認する
基準位置	端から測る場所を取り違える	補助線の始点と終点を見る
角度	内側の角と外側の角を混同する	円弧が示す範囲を追う
断面形状	見えない傾斜面を想像だけで補う	断面図と注記を確認する

図面を読むときは、1つの図だけで結論を急がず、複数の図を往復して立体の形を組み立てる感覚が役立ちます。

紙に簡単な立体図を書き足すだけでも、斜めの位置関係を把握しやすくなります。

測定と作図で起こりやすい誤り

斜めの寸法を扱う場面では、定規の当て方や基準の取り方による誤りが起こりやすくなります。

紙の辺に平行に定規を置いて横方向の長さを測るのか、斜めの辺に沿って測るのかで、得られる数値は異なります。

特に、写真や画面に表示された図形は、拡大縮小や遠近感の影響を受けるため、見た目から長さを推測するのは危険です。

寸法値が記載された図では、定規で測った見た目よりも、記入された数値と基準線を優先します。

作図では、角度を先に決めずに斜線を引くと、後から必要な辺の長さが合わなくなることがあります。

直角三角形を作る場合は、横の長さと縦の長さを決めてから斜辺を結ぶ方法が確実です。

角度を使う場合は、分度器の中心を頂点に合わせ、基準線の0度側を間違えないようにします。

ただし、この計算は横方向と縦方向が直角に交わる場合に限って使えます。

直角でない2辺の間にある斜めの辺を求める場合は、三平方の定理をそのまま使えないため、角度や別の条件を確認しましょう。

斜めの意味と寸法表記のまとめ

斜めとは、水平、垂直、辺、基準面などに対して傾いた位置関係を表す言葉です。

図形では、見た目が斜めでも、頂点の結び方によって対角線、辺、補助線など名称が変わります。

四角形の対角線には図形ごとの性質があり、長さや交わり方を判断する手掛かりになります。

立体図形では、面対角線、空間対角線、母線のように、対象の位置によって考えるべき長さが異なります。

寸法図では、斜めの辺の長さ、水平と垂直の位置、角度、勾配を目的に応じて使い分けます。

特に加工や施工に関わる図面では、「斜め」という言葉だけで判断せず、基準面、寸法線、角度の向きを確認することが欠かせません。

投影図では見かけの長さと実際の長さが一致しない場合もあるため、複数の図を照らし合わせる意識が役立ちます。

図形や図面で斜めの線を見つけたら、まず何に対して斜めなのか、次にどの長さや角度を示しているのかを順に確かめてみてください。
