電子機器、自動車、空調設備、工場の機械などでは、発生した熱を適切に逃がす設計が欠かせません。

熱が内部にこもると性能低下や故障、部品の寿命短縮につながるため、放熱器は製品の安定運転を支える重要な部品です。

放熱器と聞くとパソコン内部の金属部品を思い浮かべる方も多いでしょう。

しかし実際には、ラジエーターやヒートシンク、冷却フィンなど幅広い機器が含まれ、熱交換器との使い分けも理解しておく必要があります。

この記事では放熱器の基本的な仕組みから種類、選定時の確認点まで、用途別にわかりやすく解説します。

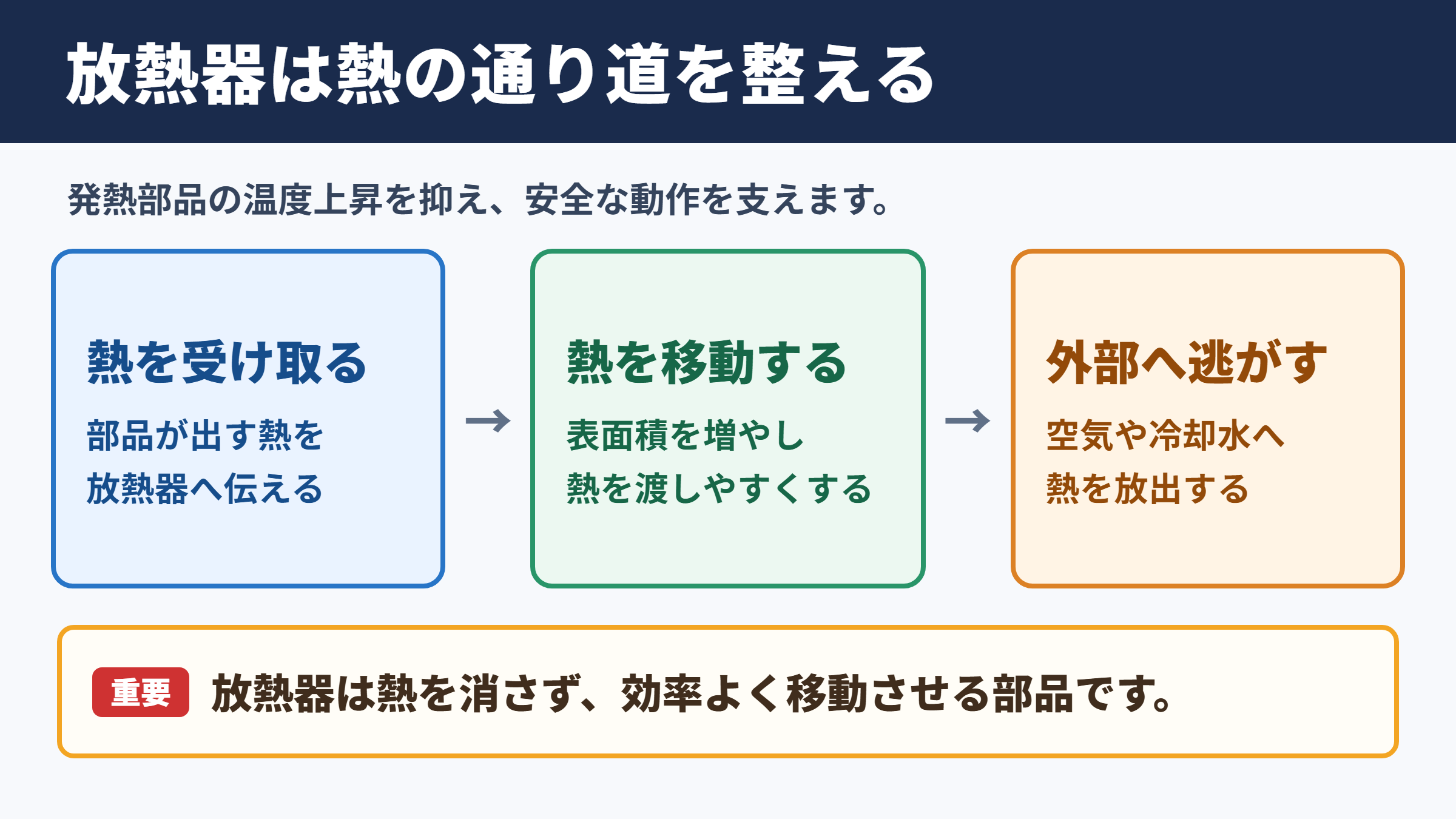

放熱器の意味と基本的な役割

それではまず放熱器の意味と役割について解説していきます。

熱を外部へ逃がすための機器

放熱器とは、機器や部品が発生させた熱を受け取り、周囲の空気や冷却水などへ移動させるための装置です。

熱を発生する対象には、半導体、モーター、エンジン、電源装置、変圧器、LED照明などがあります。

これらの部品は使用中に温度が上がり、許容温度を超えると性能が下がったり、保護回路が作動したりする可能性があります。

そこで放熱器を取り付け、熱が広がる面積を増やしたり、冷却媒体へ熱を渡したりして、温度上昇を抑えます。

放熱器の本質は、熱を消すことではなく、熱を移動させやすくすることにあります。

熱は高温側から低温側へ移る性質があるため、放熱器はその移動経路を効率よく整える役割を担います。

放熱が必要になる主な理由

電子部品では温度上昇により電気抵抗や漏れ電流が増え、動作が不安定になる場合があります。

たとえばCPUやパワー半導体は高い処理能力を持つ一方で、消費電力の一部が熱へ変わります。

放熱が不十分なら、処理速度を自動的に落とす制御が働くこともあるでしょう。

自動車のエンジンでは、燃焼によって生じる大きな熱を冷却水に移し、ラジエーターから外気へ放出します。

この流れが正常に働かなければ、オーバーヒートや部品損傷につながります。

産業機械でも同様に、温度管理は品質や稼働率に関わる重要な要素です。

放熱設計は単なる補助機能ではなく、機器本来の性能を引き出すための前提条件といえます。

熱移動を理解する三つの仕組み

放熱器の働きを理解するには、熱伝導、対流、放射という三つの熱移動を押さえると便利です。

熱伝導は、金属などの内部を熱が伝わる現象です。

発熱体とヒートシンクが密着していると、熱は接触面からアルミニウムや銅の本体へ移ります。

対流は、空気や水などの流体が熱を運ぶ現象です。

フィンの周囲に空気が流れると、フィンに伝わった熱が空気へ移動します。

放射は、熱が電磁波として周囲へ伝わる現象で、高温部品や表面積の大きい部品では無視できません。

放熱器の仕組みと熱を逃がす流れ

続いては放熱器が熱を逃がす仕組みを確認していきます。

表面積を増やすフィンの働き

空気へ熱を逃がす放熱器では、平らな金属板よりも、薄い板を何枚も並べたフィン構造がよく使われます。

フィンを設けると空気と接する面積が増え、そのぶん熱を渡せる範囲も広がります。

パソコンのCPUクーラーやLED照明の背面にある細かな凹凸は、代表的なフィン構造です。

ただし、フィンの枚数を増やせば必ず放熱性能が上がるわけではありません。

間隔が狭すぎると空気が通りにくくなり、ほこりもたまりやすくなります。

自然空冷では空気がゆっくり上昇するため、フィンの向きや間隔まで考慮する必要があります。

放熱器は面積だけでなく、空気が流れる道を確保することも大切です。

材料ごとに異なる熱の伝わりやすさ

放熱器にはアルミニウムや銅が多く使われます。

銅は熱伝導率が高く、熱をすばやく広げやすい材料です。

一方で重量や価格が大きくなりやすく、加工性にも配慮が必要になります。

アルミニウムは銅より熱伝導率では劣るものの、軽量で加工しやすく、コストを抑えやすい点が特徴です。

そのため、一般的なヒートシンクやラジエーターのフィンにはアルミニウムが広く採用されています。

高い熱密度に対応する製品では、熱源付近に銅を使い、外側のフィンにはアルミニウムを使う組み合わせも見られます。

材料	特徴	向いている用途
アルミニウム	軽量で加工しやすく、価格とのバランスがよい材料	一般的なヒートシンク、空冷フィン、照明器具
銅	熱を伝えやすく、熱源近くの温度差を小さくしやすい材料	高発熱CPU、パワー半導体、熱拡散板
真ちゅう	耐食性や加工性を活かしやすい合金	配管接続部、熱交換器の部材
ステンレス	耐食性に優れる一方、熱伝導は高くない材料	腐食環境の配管、衛生設備

接触面の熱抵抗と熱伝導グリス

発熱部品と放熱器は、見た目には密着していても、微細な凹凸のために隙間が生じます。

この隙間に空気が入ると、熱が伝わりにくくなります。

空気は金属に比べて熱を伝えにくいため、わずかな隙間でも放熱性能に影響します。

そこで熱伝導グリス、熱伝導シート、絶縁シートなどを使用し、接触面の熱抵抗を低減します。

締結圧が不足している場合や、グリスの量が極端に多い場合にも、期待した性能が出ないことがあります。

高性能な放熱器を選んでも、接触面の処理が不十分なら性能を活かし切れません。

放熱器の種類と用途別の特徴

続いては放熱器の種類と、それぞれに向く用途を確認していきます。

ヒートシンクと空冷式の放熱器

ヒートシンクは、金属の板やフィンで構成された代表的な放熱器です。

発熱部品に直接取り付け、自然に流れる空気や冷却ファンの風を利用して熱を逃がします。

構造が比較的シンプルで、配管やポンプが不要なため、電子機器、通信装置、電源、照明などで幅広く使われています。

自然空冷式はファンを使わないため静かですが、設置姿勢や周囲温度、筐体内の空気の流れに影響されます。

強制空冷式はファンで風を送るため放熱性能を高めやすい一方、騒音、消費電力、ファンの寿命、粉じん対策を考える必要があります。

空冷式は、熱量と設置スペースのバランスを見ながら選ぶ方式です。

ラジエーターと液冷式の放熱器

ラジエーターは、冷却水などの液体が運んできた熱を、フィンを通じて空気へ逃がす装置です。

自動車のエンジン冷却では、エンジン内部で温まった冷却水がラジエーターへ流れ、走行風や冷却ファンによって冷やされます。

パソコン向けの水冷ユニットでも、CPUから受け取った熱を冷却液がラジエーターまで運び、外気へ放出します。

液体は空気よりも熱を運びやすいため、熱源から離れた位置に熱を移したい場合や、狭い場所で大きな熱量を扱う場合に有効です。

ただし、ポンプ、ホース、液漏れ対策、冷却液の管理など、空冷式にはない確認事項が増えます。

ヒートパイプとペルチェ素子の位置づけ

ヒートパイプは、内部の作動液が蒸発と凝縮を繰り返すことで、熱を効率よく運ぶ部品です。

ノートパソコンや薄型機器では、熱源から離れた位置にあるフィンまで熱を移す用途でよく使われます。

ヒートパイプ自体は、主に熱を運ぶ役割を持ち、最終的に熱を空気へ逃がすためにはフィンやファンなどの放熱部が必要です。

ペルチェ素子は電流を流すことで片面を冷やし、反対側を熱くする電子部品です。

局所的な冷却に利用されますが、熱い側では発熱と移動した熱の両方を処理する必要があります。

そのためペルチェ素子を使う場合も、背面側には十分な性能を持つ放熱器が欠かせません。

種類	主な冷却媒体	特徴
ヒートシンク	空気	構造が簡単で、電子機器に広く使われる方式
ファン付き放熱器	空気	強制的な気流により、限られた体積でも放熱しやすい方式
ラジエーター	冷却水と空気	液体で熱を運び、フィンと風で外気へ放出する方式
ヒートパイプ	内部作動液	熱源から放熱部まで熱を素早く運ぶ部品
オイルクーラー	油と空気	潤滑油や作動油の温度を管理する設備

ラジエーターと熱交換器の違い

続いてはラジエーターと熱交換器の違いを確認していきます。

熱交換器という広い分類

熱交換器とは、温度の異なる二つ以上の流体の間で熱を移動させる機器の総称です。

流体には空気、水、油、冷媒、蒸気などが含まれます。

エアコンの室内機や室外機、自動車のラジエーター、給湯器、ボイラー設備なども、熱交換器の考え方と深く関係しています。

つまり熱交換器は大きな分類名であり、ラジエーターはその一種として扱われることが一般的です。

熱交換器では、熱い流体と冷たい流体を混ぜずに、金属の壁を介して熱だけを移す構造が多く採用されます。

ラジエーターは熱交換器の仲間ですが、すべての熱交換器がラジエーターではありません。

ラジエーターに多い空気への放熱

ラジエーターは、内部を流れる冷却液の熱を外気へ放出する用途で使われることが多い装置です。

自動車では冷却水と外気の間で熱交換が行われます。

液体が流れるチューブに薄いフィンを取り付け、広い表面積を確保する構造が代表的です。

走行中は車両前方から入る風が放熱を助け、停車中や低速時は電動ファンが風を送ります。

ラジエーターという呼び方は放射を連想させますが、実際にはフィンと空気の間で起きる対流による熱移動が大きな役割を果たします。

用途ごとに変わる熱交換器の形状

熱交換器には、プレート式、シェルアンドチューブ式、二重管式、フィンアンドチューブ式など、さまざまな構造があります。

プレート式は薄い金属板を重ねた構造で、コンパクトながら熱交換効率を高めやすい点が特徴です。

シェルアンドチューブ式は、多数の管を円筒形の胴体に収めた構造で、大型の工場設備や発電設備でも使われます。

フィンアンドチューブ式は空気側の熱伝達を高めやすく、エアコンやラジエーターに多く見られます。

放熱器の選定と設置時の確認事項

続いては放熱器を選定するときの確認事項を見ていきます。

発熱量と許容温度の確認

放熱器を選ぶ際は、まず対象部品がどれだけの熱を発生するかを確認します。

消費電力のすべてが熱になるわけではありませんが、電力変換器や半導体では発熱量を見積もることが重要です。

次に、部品が安全に動作できる最高温度と、使用環境の周囲温度を確認します。

真夏の屋外、密閉された制御盤、熱源が集中した装置内部では、周囲温度が想定より高くなることもあります。

放熱器のカタログ値は、一定の周囲温度や風速などの条件で示されているため、実際の設置環境と同じとは限りません。

カタログ上の放熱性能だけで判断せず、実使用時の周囲温度と通風条件を重ねて確認することが大切です。

自然空冷と強制空冷の使い分け

自然空冷では、温まった空気が上へ上昇する流れを利用します。

そのためフィンの向きや取付姿勢が悪いと、空気の流れが妨げられ、性能が下がる場合があります。

強制空冷はファンの風を使うため、より大きな熱量に対応しやすい方法です。

しかし風量だけでなく、放熱器を通過するときの圧力損失も考慮しなければなりません。

高密度のフィンでは、十分な静圧を持つファンが必要になることがあります。

またファンが停止した場合の温度上昇、騒音、保守頻度、ほこりの付着も選定条件に含めると安心です。

取付方法とメンテナンスの注意点

放熱器は性能だけでなく、取付方法も重要です。

ねじ、クリップ、ばね、接着材などの固定方法により、接触圧や作業性、交換性が変わります。

絶縁が必要な箇所では、熱伝導性を持つ絶縁シートを使う場合があります。

このときは絶縁性能と熱抵抗の両方を確認することが必要です。

空冷フィンにほこりが付着すると、表面積があっても空気と接触しにくくなり、放熱性能が落ちます。

ラジエーターやオイルクーラーでは、フィンの目詰まり、冷却液の不足、配管の漏れ、腐食などを定期的に確認しましょう。

放熱器は取り付けた時点で終わりではなく、清掃と点検によって性能を維持する部品です。

確認項目	確認する内容	見落としやすい点
発熱量	部品や装置が出す熱の大きさ	最大負荷時の発熱を見ていないケース
周囲温度	設置場所の空気や液体の温度	夏場や密閉空間での温度上昇
風量	フィン周辺を通過する空気の量	他部品が風の通り道を塞ぐケース
接触面	熱源と放熱器の密着状態	グリスの劣化や締結圧の不足
保守性	清掃や交換のしやすさ	ほこり、腐食、液漏れの点検不足

放熱器の理解を深めるためのまとめ

放熱器とは、機器や部品で生じた熱を空気、水、油などへ移動させ、温度上昇を抑えるための装置です。

ヒートシンクは金属フィンの表面積を活用し、主に空気へ熱を逃がします。

ラジエーターは冷却水などの液体が運んだ熱を空気へ放出する装置であり、熱交換器の一種として理解できます。

熱交換器はより広い概念で、水、空気、油、冷媒、蒸気などの間で熱を移す多様な機器を含みます。

放熱器を正しく選ぶには、発熱量、許容温度、周囲温度、材料、フィン形状、空気の流れ、取付状態を総合的に見ることが重要です。

性能表の数値だけではなく、実際の設置環境やメンテナンスのしやすさまで確認すれば、安定した温度管理につながるでしょう。

電子機器から自動車、産業設備まで、放熱器は目立たない場所で安全性と耐久性を支える存在です。

用途に合った方式を選び、熱の通り道を整えることが、長く安心して機器を使うための基本になります。
