電子機器や機械を安定して動かすうえで、発熱対策は欠かせない要素です。

部品の表面に付いた薄い板状の部材を見かけても、何のためにあるのか、どのように熱を逃がしているのかは分かりにくいかもしれません。

放熱フィンは、熱を空気へ渡す面積を増やし、部品の温度上昇を抑えるための重要な部材です。

形状、材質、取付方法、周囲の風量までを適切に組み合わせることで、同じ機器でも冷却性能は大きく変わります。

放熱フィンの基本効果と役割

それではまず放熱フィンの基本効果と役割について解説していきます。

放熱フィンの意味

放熱フィンとは、発熱する部品から受け取った熱を周囲の空気へ放出しやすくするための、板、羽根、突起状の部材です。

英語ではヒートシンクフィンと呼ばれることもあり、一般にはヒートシンクの表面に並んだ薄い羽根部分を指します。

半導体、LED照明、パソコンのCPU、モーター、電源装置、車載機器など、熱による性能低下を避けたい場所で広く使われています。

熱を発生させる部品は、温度が上がりすぎると動作が不安定になったり、寿命が短くなったりするおそれがあります。

そこで部品から熱を受け取り、空気に触れる表面積を大きくすることで、熱を効率よく逃がす仕組みが放熱フィンです。

フィンそのものが冷たさを作るわけではありません。

熱の移動しやすさと空気への放出しやすさを高め、部品の温度を許容範囲へ保ちやすくする役割を担います。

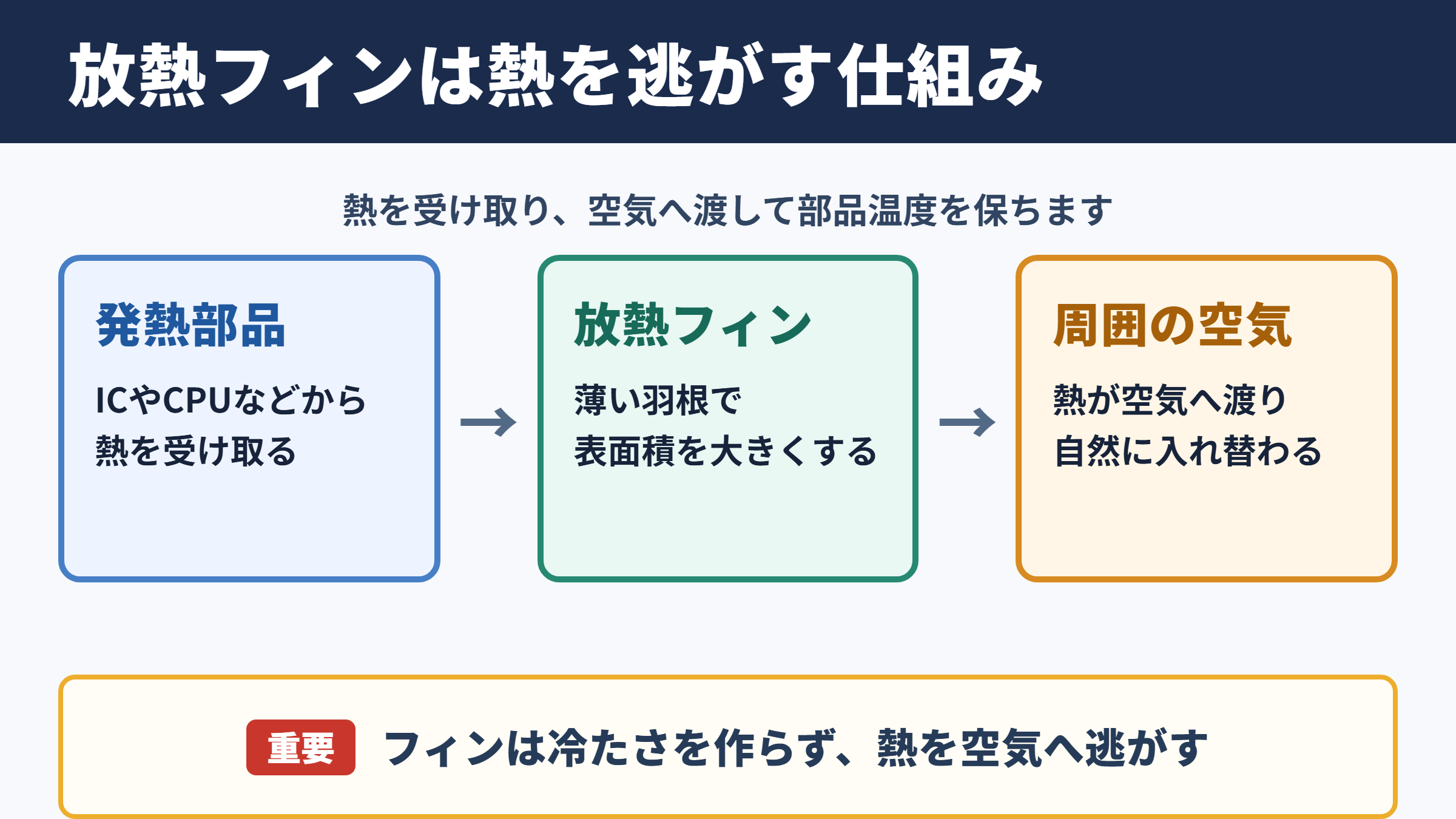

熱が移動する仕組み

放熱フィンの働きは、熱伝導、対流、放射という三つの熱移動を押さえると理解しやすくなります。

まず、ICやパワートランジスタなどの発熱源から、金属製のベース部へ熱が伝わります。

次に、ベースからフィンの先端へ熱が広がり、表面に接する空気へ熱が渡ります。

空気が温められると軽くなって上昇し、周囲の冷たい空気と入れ替わります。

この自然な空気の流れが自然対流であり、ファンで風を当てる方式は強制対流です。

さらに高温の表面からは赤外線として熱が出るため、放射による放熱もわずかに加わります。

空気側への放熱は、表面積だけでなく、空気の流れ方にも左右されます。

そのため、単純に羽根を増やせばよいとは限りません。

狭すぎるすき間では空気が通りにくくなり、期待したほど冷却できない場合もあります。

温度上昇を抑える重要性

電子部品は、仕様書で定められた接合部温度やケース温度を超えると、故障率が高まる可能性があります。

温度上昇によって抵抗値、発光効率、処理速度、絶縁性能などが変わる部品も少なくありません。

たとえばLEDは温度が高くなると明るさが低下しやすく、色味や寿命にも影響が及ぶことがあります。

CPUやGPUでは、過熱を検知すると処理能力を抑える制御が働き、性能が落ちるケースもあります。

放熱フィンは故障を防ぐだけでなく、性能を安定して引き出すための部品でもあります。

製品の小型化や高出力化が進む現在では、限られた空間で熱をどう処理するかが設計の大きな課題です。

放熱フィンの形状と空気の流れ

続いては放熱フィンの形状と空気の流れを確認していきます。

板状フィンとピン形状

放熱フィンには、一定間隔で薄い板を並べた板状フィンと、多数の柱状突起を持つピンフィンがあります。

板状フィンは空気の流れる方向を整えやすく、ファンの風を一方向から当てる装置で採用されやすい形状です。

フィンのすき間に沿って空気が通るため、風向きを設計できる環境では効率を高めやすいでしょう。

一方のピンフィンは、丸形、角形、楕円形などの突起を多数配置した構造です。

どの方向から風が来ても一定の放熱性能を得やすく、風向きが定まりにくい機器内部にも向いています。

ただし、ピンの密度が高すぎると空気抵抗が増え、ファンの能力を十分に活かせない場合があります。

形状	特徴	向いている条件
板状フィン	空気の流れをそろえやすく、加工しやすい構造	ファン風量があり、流れの方向を決めやすい機器
ピンフィン	多方向からの空気に対応しやすい構造	風向きが不規則な空間、自然対流を利用する機器
波形フィン	表面積と空気の乱れを増やしやすい構造	限られた容積で放熱面積を確保したい用途
放射状フィン	中心から周囲へ熱を広げやすい構造	円形部品、LED照明、送風方向が定まらない用途

フィン間隔と高さ

フィンの本数を増やせば表面積は増えますが、間隔が狭くなりすぎると空気が奥まで入りにくくなります。

特に自然対流では、温まった空気が上へ抜ける通路を確保することが重要です。

フィン間隔が過度に狭いと、内部に熱い空気が滞留し、外気との温度差が小さくなります。

温度差が小さくなれば、熱を空気へ渡す力も弱まるため、表面積の増加が冷却効果へつながらないことがあります。

表面積の大きさと通気性は、常にセットで考える必要があります。

フィンを高くすると面積は増えますが、先端まで熱が届かなければ効果は限定的です。

薄すぎるフィンや長すぎるフィンでは、根元と先端の温度差が大きくなり、先端部を十分に活用できない可能性があります。

設置方向と対流

ファンを使わない自然空冷では、放熱フィンの設置方向が性能を左右します。

板状フィンの通路を上下方向へ向けると、温められた空気が下から上へ抜けやすくなります。

反対に通路が横向きで閉じたような配置では、熱い空気が抜けにくく、自然対流の効果が小さくなることがあります。

ファンによる強制空冷では、フィンの通路と風向きを合わせることが基本です。

風がフィンの根元だけに当たり、先端や奥の部分へ届かない配置では、面積を十分に使えません。

吸気口、排気口、ケーブル、基板、ケースの壁なども空気の流れを妨げる要因になります。

放熱フィンだけを見るのではなく、装置全体の風路として確認する姿勢が必要です。

放熱フィンの材質と熱伝導率

続いては放熱フィンの材質と熱伝導率を確認していきます。

アルミニウムの特徴

放熱フィンで最も広く使われる材質の一つがアルミニウムです。

アルミニウムは軽量で加工しやすく、熱伝導率とコストのバランスに優れています。

押出成形によって長い板状フィンを効率よく作れるため、パソコン、電源、産業機器、照明器具などで多く採用されています。

表面にアルマイト処理を施すと、耐食性や外観を整えやすくなります。

黒色の表面処理は放射による放熱にも一定の利点がありますが、空冷条件では対流の影響がより大きい場面もあります。

色だけで放熱性能が決まるわけではなく、形状、風速、取付状態を含めて評価することが大切です。

銅と複合構造

銅はアルミニウムより熱伝導率が高く、発熱源の近くから熱を素早く広げたい場合に有効です。

CPUクーラーの受熱ベースやヒートパイプ周辺に銅を用い、フィン部分には軽いアルミニウムを使う複合構造もよく見られます。

銅だけで大型のフィンを作ると、重量や材料費が増えやすくなります。

そのため、熱を受け取る部分と空気へ逃がす部分で材質を使い分ける設計が現実的です。

熱伝導率が高い材質ほど、必ずしも製品全体で最適とは限りません。

重量制限、加工性、腐食環境、調達性、コストを考慮して材質を選ぶ必要があります。

材質	熱伝導の傾向	主な利点	注意点
アルミニウム	実用上十分に高い	軽量、比較的安価、押出加工に適する	銅より熱を広げる力は小さい
銅	非常に高い	熱源近傍の熱拡散に有利	重く、材料費や加工費が上がりやすい
アルミニウム合金	成分により変化	強度や加工性を調整しやすい	純アルミより熱伝導率が下がることがある
グラファイト系材料	方向により大きく異なる	薄型機器で熱を広げやすい	取付方法や強度の検討が必要

表面処理と接触面

放熱フィンの材質だけでなく、熱源との接触面も冷却性能へ大きく影響します。

部品とヒートシンクの表面には、目では見えにくい微細な凹凸があります。

そのまま密着させても空気の層が残り、熱が伝わりにくくなる場合があります。

そこで熱伝導グリス、熱伝導シート、ギャップフィラーなどを使い、すき間を埋めることがあります。

これらは熱を大量に運ぶ主役ではなく、接触面に残る空気を減らして熱抵抗を下げる補助材料です。

厚く塗りすぎたグリスや、圧力不足で浮いたシートは、かえって熱移動を妨げることがあります。

締結トルク、平面度、絶縁の必要性も含めて、接合部を設計することが求められます。

放熱フィンの効果を左右する条件

続いては放熱フィンの効果を左右する条件を確認していきます。

発熱量と許容温度

必要な放熱性能を考えるには、まず部品が何ワットの熱を出すかを把握します。

消費電力のすべてが熱になるとは限りませんが、多くの電子部品では相当な割合が熱として発生します。

次に、部品が許容できる最高温度と、使用環境の周囲温度を確認します。

周囲温度が高い場所では、同じフィンを使っても温度を下げにくくなります。

たとえば夏場の屋外、密閉ボックス内、エンジン付近、工場内の高温環境では、通常の室温条件より厳しい評価が必要でしょう。

この計算はあくまで初期検討の入口です。

部品の配置や負荷の変化、風量のばらつき、経年によるほこりの付着も考え、余裕を持った設計につなげます。

自然空冷と強制空冷

自然空冷はファンを使わず、暖められた空気が上昇する力を利用する方法です。

騒音が少なく、消費電力や故障要因を増やしにくい一方で、大きな発熱を処理するには十分な面積や空間が必要になります。

強制空冷はファンやブロワーで風を送り、フィン表面の空気を入れ替える方法です。

風速が上がると熱を運ぶ能力は高まりやすく、より小型のフィンでも高い放熱性能を得られる場合があります。

ただし、ファンには騒音、消費電力、寿命、ほこりの吸い込みという課題があります。

フィンの目詰まりやファン停止を想定し、異常時に温度を下げる保護回路を設ける設計も重要です。

空冷方式は冷却能力だけでなく、信頼性と保守性まで含めて選ぶと判断しやすくなります。

ケースと周辺部品の影響

放熱フィンをケース内へ入れる場合、外へ熱を逃がす経路まで考える必要があります。

ケースが密閉されていると、フィンの周囲に一度放出された熱が内部へこもり、周囲温度そのものが上がってしまいます。

通気孔を設けるなら、吸気と排気の位置を離し、空気が短絡しないように配置する工夫が必要です。

熱に弱いコンデンサ、ケーブル、樹脂部品をフィンの近くへ置くと、局所的な温度上昇につながるおそれがあります。

逆に金属ケースを熱拡散板として活用できれば、放熱面積を増やせることもあります。

基板の銅箔面積、サーマルビア、筐体との接触なども、放熱フィンを補う手段になります。

放熱フィンの選定と取付方法

続いては放熱フィンの選定と取付方法を確認していきます。

寸法と放熱性能の確認

既製品の放熱フィンを選ぶときは、カタログに記載された熱抵抗値を確認します。

ただし、その数値は特定の風速、設置方向、周囲温度、測定条件で得られた値であることが一般的です。

自然空冷時の値と強制空冷時の値では大きな差が出るため、使用環境に近い条件を選ばなければなりません。

幅、長さ、高さだけでなく、フィンの向き、ベースの厚さ、取付穴の位置、部品との干渉も確認します。

小型化を優先して放熱フィンを小さくしすぎると、ファンの大型化や回転数増加が必要となり、騒音面で不利になることもあります。

必要な熱抵抗を満たしながら、実装空間と組立性を両立することが選定の要点です。

固定方法と絶縁対策

放熱フィンの固定には、ねじ、クリップ、ばね、接着剤、両面熱伝導テープなどが使われます。

ねじ固定は安定した圧力を得やすく、発熱量が大きい部品にも対応しやすい方法です。

一方で、絶縁が必要な部品では、絶縁シートや絶縁ブッシュを組み合わせる必要があります。

クリップは組立時間を短縮しやすい反面、押さえる力のばらつきや経年変化に注意が必要です。

熱伝導両面テープは手軽ですが、厚みや粘着層による熱抵抗が増える場合があります。

振動がある機器では、固定部の緩み、フィンの共振、熱伝導材のずれも確認したい項目です。

取付方法	利点	確認したい点
ねじ固定	固定力を得やすく、再作業もしやすい	締結トルク、絶縁、ねじ緩み
クリップ固定	組立が速く、部品点数を抑えやすい	押さえ圧、脱落、振動耐性
熱伝導接着剤	複雑な場所にも使いやすい	硬化条件、再分解の難しさ
熱伝導テープ	作業性が高く、薄型部品にも対応しやすい	熱抵抗、粘着耐久性、貼付面の清浄度

測定と評価の進め方

放熱フィンの効果は、温度センサー、熱電対、赤外線サーモグラフィーなどで確認できます。

測定時は、発熱量、周囲温度、風量、設置姿勢をできるだけ一定に保つことが重要です。

一度だけ測って判断するのではなく、フィンの有無、風量の違い、取付圧の違いなどを比較すると、改善効果を把握しやすくなります。

赤外線カメラは温度分布を視覚的に見やすい方法ですが、表面の放射率や反射の影響を受けます。

光沢の強い金属表面は周囲を映り込みやすいため、測定条件を整えないと誤差が大きくなる可能性があります。

数値と温度分布の両方を確認することで、熱が滞留している場所を見つけやすくなります。

放熱フィンのまとめ

放熱フィンは、発熱部品から受け取った熱を広い表面へ導き、空気へ逃がすための部材です。

放熱効果はフィンの面積だけでは決まらず、形状、間隔、材質、設置方向、風量、取付面の状態によって変化します。

アルミニウムは軽さと加工性のバランスに優れ、銅は熱源近くで熱を広げたい場面に役立ちます。

自然空冷では暖かい空気が抜ける向きを意識し、強制空冷では風路とフィンの向きを合わせることが重要です。

また、熱伝導グリスやシートを適切に使い、部品と放熱フィンの接触熱抵抗を抑える必要があります。

放熱フィンは単独で考えるのではなく、熱源から外気までの熱の通り道として設計することが、安定した冷却性能につながります。

発熱量と使用環境を把握し、余裕を持った部品選定と測定評価を行うことで、製品の性能、寿命、信頼性を高めやすくなるでしょう。
