放電加工機は、電気の力で金属を少しずつ除去する工作機械です。
硬い金属や複雑な形状を高精度で加工できるため、金型製作、精密部品、航空宇宙関連、医療機器など、幅広いものづくりで活用されています。
切削加工とは異なり、工具で材料を直接削るわけではありません。
放電によって生じる熱エネルギーを利用するという独特の仕組みを理解すると、形彫り放電加工機とワイヤー放電加工機の使い分けも分かりやすくなるでしょう。

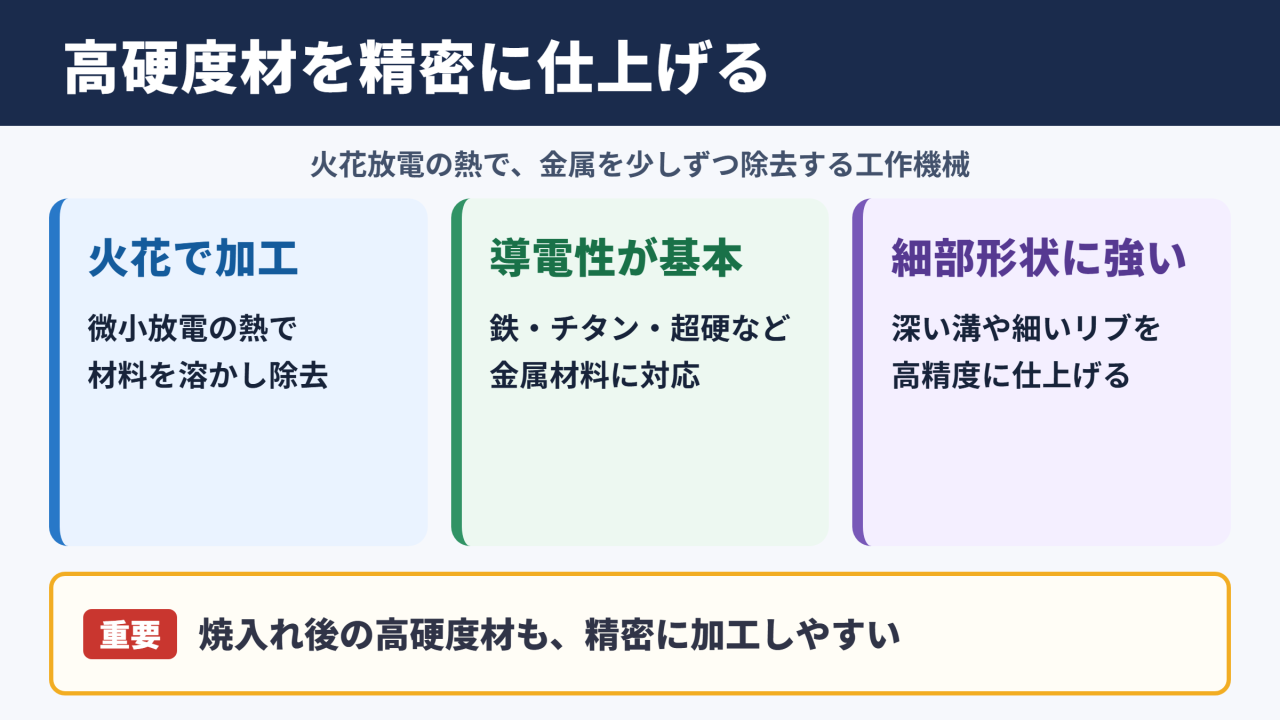

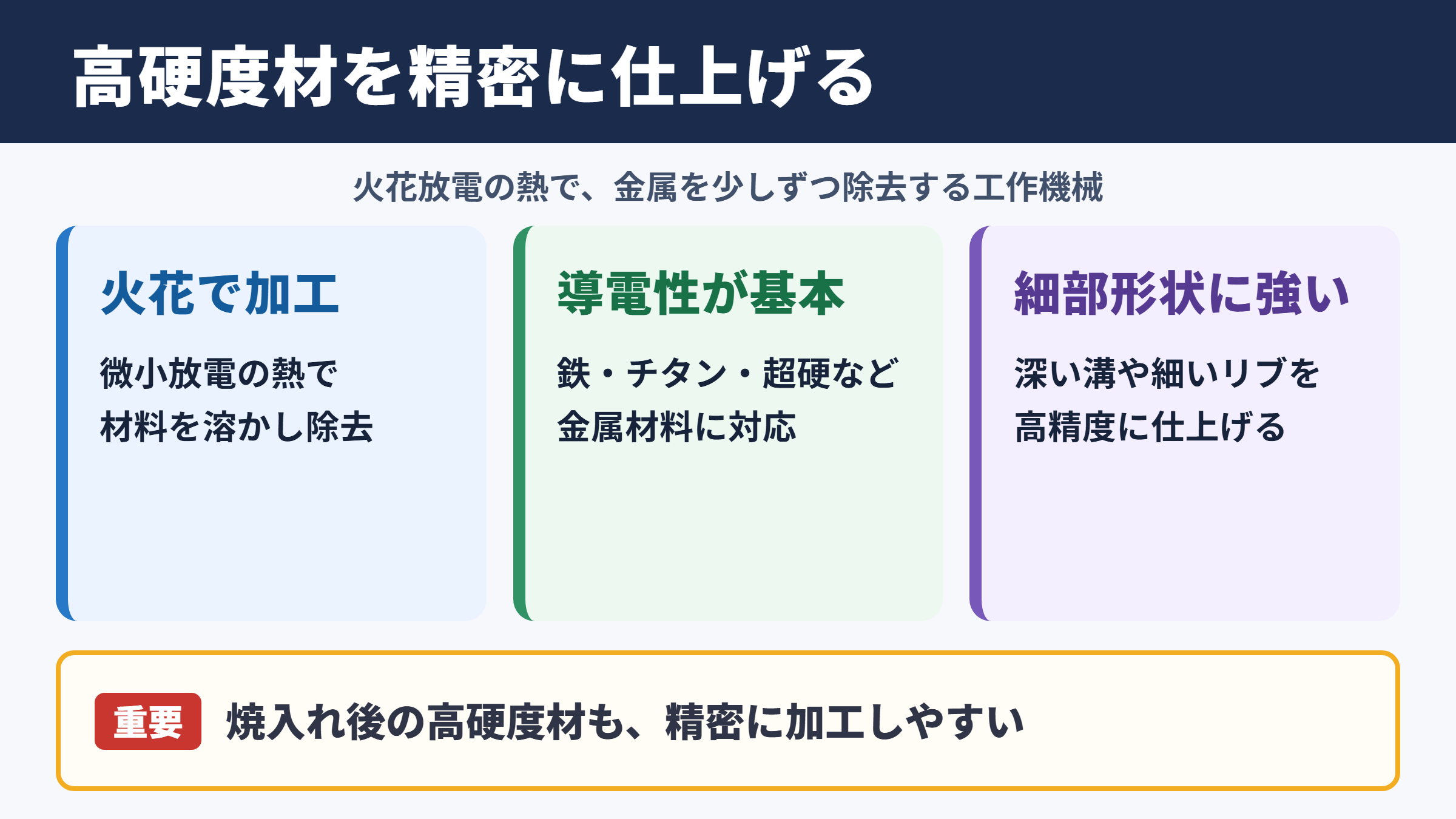

放電加工機とは高硬度材料を高精度に加工できる工作機械です
それではまず、放電加工機の結論と基本的な役割について解説していきます。
放電加工機は火花放電で金属を除去する機械
放電加工機とは、電極とワークの間に微小な放電を繰り返し発生させ、その熱で材料を溶かして除去する工作機械です。
加工する対象物はワークと呼ばれ、ワークには電気を通す導電性材料が必要になります。
一般的な鉄鋼材料、ステンレス、チタン、超硬合金、銅、アルミニウムなどは加工対象にできます。
一方で、通常の樹脂、ガラス、木材のように電気を通しにくい材料は、原則として一般的な放電加工の対象にはなりません。
放電は非常に短い時間に集中して起こります。
一回の放電で除去される量はごくわずかですが、これを高速かつ連続的に積み重ねることで、狙った形状へと仕上げていきます。
放電加工機の大きな強みは、材料が硬くても加工しやすい点です。
工具の刃で切り込む加工ではないため、焼入れ後の金型鋼や超硬合金のような高硬度材料にも対応しやすくなります。
切削加工との違いは接触の少なさにある
マシニングセンタやフライス盤は、回転する工具をワークに当てて切りくずを出す切削加工を行います。
これに対して放電加工は、電極とワークを直接強く接触させず、わずかな隙間を保ちながら加工を進めます。
そのため、切削工具では届きにくい深い溝、細いリブ、鋭い角部、複雑な内側形状を作る場面で力を発揮します。
特に焼入れ後に加工できることは、金型製造の工程設計において重要な利点です。
熱処理前に粗加工し、熱処理で硬度を高め、最後に放電加工で精密に仕上げる流れを採用する企業も少なくありません。
| 比較項目 | 放電加工 | 切削加工 |
|---|---|---|
| 加工原理 | 火花放電の熱で除去 | 刃物で材料を削る |
| 対象材料 | 導電性材料が基本 | 多くの材料に対応 |
| 高硬度材 | 比較的得意 | 工具摩耗に注意が必要 |
| 細部形状 | 深溝や微細部に強い | 工具径と干渉の影響を受ける |
| 加工速度 | 形状により時間がかかる | 条件次第で高速加工が可能 |
放電加工機が選ばれる主な理由
放電加工機が使われる理由は、単に硬い材料を加工できるからではありません。
高精度な寸法管理、複雑な輪郭加工、薄肉部への負荷の抑制、微細な穴加工などを組み合わせられることが評価されています。
加工中の機械的な力が小さいため、細く長い形状や変形しやすい部品にも向いています。
また、放電条件を調整することで、荒加工から仕上げ加工まで段階的に進められます。
ただし、加工面には放電による変質層が生じることがあり、用途によっては磨き、研削、表面処理などを追加する必要があります。
品質を安定させるには、機械性能だけでなく、加工液、電極、加工条件、段取りまで含めて管理することが大切です。
放電加工の仕組みは電極と加工液を使った微小放電の連続です
続いては、放電加工がどのように材料を除去するのか確認していきます。
電極とワークの間に放電ギャップを作る
放電加工では、電極とワークの間に非常に小さな隙間を作ります。
この隙間は放電ギャップと呼ばれ、機械はサーボ制御によって適切な距離を保ち続けます。
距離が遠すぎると放電が起こりにくく、近すぎると短絡して安定した加工が難しくなります。
放電加工機は電圧や電流の状態を監視しながら、電極の送りを細かく調整しています。
この制御によって、目に見えないほど小さな放電を安定して繰り返せるのです。
放電加工の流れは、電極を近づける、放電を起こす、微小部分を溶融させる、加工液で除去する、次の放電へ進むという連続です。
一回ごとの除去量は小さくても、数多く積み重なることで目的形状が完成します。
加工液は冷却とくず排出を担う
放電加工には、放電を安定させる加工液が欠かせません。
形彫り放電加工では放電加工油が使われることが多く、ワイヤー放電加工では純水を使う方式が一般的です。
加工液には、放電後に生じた溶融金属や加工くずを流し出す役割があります。
さらに、加工部の温度を抑え、不要な放電や短絡を減らす働きも担います。
加工液の清浄度と循環状態が悪いと、加工速度、面粗さ、寸法精度に影響するため、フィルタ管理は軽視できません。
加工条件によって速度と仕上がりが変わる
放電加工の品質は、放電電流、パルス幅、休止時間、電極の極性、送り制御などの条件で変化します。
大きなエネルギーで放電すると加工量は増えやすくなりますが、加工面は粗くなりやすい傾向があります。
反対に、小さなエネルギーで細かく放電すると時間はかかるものの、滑らかな仕上がりを目指せます。
荒加工で大まかに形を作り、その後に仕上げ加工を複数回行う方法は代表的な工程です。
必要な精度、面粗さ、納期、電極コストを考慮して条件を決めることが、効率的な加工につながるでしょう。
放電加工では、速さだけを優先すると精度や面品質が損なわれる場合があります。
荒加工、半仕上げ、仕上げの役割を分け、目的に合った条件を設定することが安定生産への近道です。
形彫り放電加工機は電極の形を転写して複雑な形状を作ります
続いては、形彫り放電加工機の特徴と得意な加工を確認していきます。
形彫り放電加工機の基本構造
形彫り放電加工機は、成形した電極をワークへ近づけ、電極形状を転写するように加工する設備です。
電極には銅やグラファイトがよく使用され、加工する形状に合わせて事前に製作します。
電極が凹凸を持っていれば、その形に対応する空間をワーク側に作れます。
金型のキャビティ、コア、深いポケット、角の立った溝などは、形彫り放電加工機が活躍しやすい代表例です。
電極にも放電による消耗が起こるため、補正を見込んだ設計と加工条件の選定が必要になります。
金型加工で重要になる電極設計
形彫り放電加工では、ワークの形状だけでなく電極の設計品質が加工結果を左右します。
狙う寸法に対して放電ギャップを考慮し、電極の寸法を調整しなければなりません。
また、加工深さが大きい場合や複雑な形状の場合、一つの電極だけでは加工しにくいことがあります。
そのような場合には、荒加工用、仕上げ用、細部用と複数の電極を使い分けます。
電極を作る工程そのものが必要という点は、ワイヤー放電加工機との大きな違いです。
一方で、電極を工夫すれば、切削工具が入りにくい形状にも柔軟に対応できる魅力があります。
| 項目 | 形彫り放電加工機の内容 |
|---|---|
| 加工方法 | 成形電極をワークへ送り込み加工する |
| 主な電極材料 | 銅、グラファイト、銅タングステン |
| 得意な形状 | 三次元形状、深いキャビティ、複雑な金型形状 |
| 主な用途 | プラスチック金型、プレス金型、ダイカスト金型 |
| 注意点 | 電極製作、電極消耗、加工液の管理 |
形彫り放電加工機が向く用途
形彫り放電加工機は、射出成形用の金型や、複雑な意匠面を持つ金型の加工に適しています。
自動車部品、家電製品、日用品、電子部品の製造では、多様な金型が求められます。
深いリブ、細いスリット、角部の残るポケット、文字や模様を含む形状では、放電加工の特性が生きるでしょう。
超硬合金でできた部品や、熱処理によって硬くなった金型材の追加工にも便利です。
ただし、電極の製作時間を含めた全体工数を見なければなりません。
単純な形状や広い平面では、マシニングセンタや研削盤の方が効率的なケースもあります。
形彫り放電加工機を選ぶ目安は、三次元的な凹形状を高精度で作りたい場合です。
電極形状を転写できるため、深さや複雑さのある金型部品に特に適しています。
ワイヤー放電加工機は細いワイヤーで輪郭を高精度に切り出します
続いては、ワイヤー放電加工機の仕組みと特徴を確認していきます。

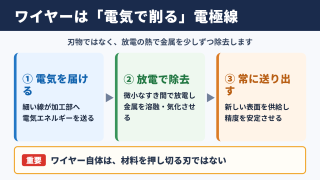

ワイヤー放電加工機は線電極を使う
ワイヤー放電加工機は、細い金属ワイヤーを電極として使用し、ワークを切り抜くように加工します。
真ちゅう製のワイヤーが代表的で、直径は非常に細く、加工中には新しいワイヤーが連続して供給されます。
ワイヤー自体を成形する必要がないため、プログラムした輪郭に沿って加工できる点が特徴です。
加工の開始には、ワイヤーを通すための下穴が必要になる場合があります。
穴からワイヤーを通して閉じた輪郭を切り抜く方法は、金型のパンチやダイを製作する場面で広く使われています。
高精度な輪郭加工とテーパ加工に対応
ワイヤー放電加工機は、X軸とY軸を使って平面上の輪郭を加工するだけでなく、上側と下側のガイドを制御してテーパ形状を作ることもできます。
これにより、上面と下面で異なる輪郭を持つ部品や、抜き勾配を必要とする金型部品にも対応可能です。
細いワイヤーを用いることで、細かなコーナーや小さな穴に近い形状も加工しやすくなります。
ただし、ワイヤーには太さがあるため、内側の角を完全に鋭角にはできません。
必要な最小コーナー半径を事前に確認し、設計段階から加工性を考えることが重要です。
高精度な板状部品や貫通形状を作るなら、ワイヤー放電加工機は有力な選択肢になります。
形彫り放電加工機との使い分け
形彫り放電加工機とワイヤー放電加工機は、どちらも放電を利用しますが、得意分野は異なります。
形彫り放電加工機は、電極を沈めるように使い、複雑な三次元の凹形状を作ることに向いています。
ワイヤー放電加工機は、ワイヤーを走らせて輪郭を切り出すため、板材やブロック材の貫通加工に強みがあります。
| 比較項目 | 形彫り放電加工機 | ワイヤー放電加工機 |
|---|---|---|
| 電極 | 形状を作った電極 | 連続供給される細いワイヤー |
| 主な形状 | 三次元の凹部やキャビティ | 貫通する輪郭や外形 |
| 電極準備 | 原則として必要 | ワイヤーを使用するため不要 |
| 代表用途 | 成形金型のキャビティ | プレス金型、精密治具、パンチ |
| 加工液 | 加工油が中心 | 純水が中心 |
ワイヤー放電加工機は、輪郭精度が重要な部品や、硬い材料を貫通加工したい場面で効果を発揮します。
ただし、加工できる形状はワイヤーが通過できる範囲に限られるため、三次元の深い凹部には形彫り放電加工機が適します。
放電加工機の用途は金型から精密部品まで幅広く広がります
続いては、放電加工機が実際に使われる用途と導入時の視点を確認していきます。
金型製作における代表的な用途
放電加工機の代表的な用途は金型製作です。
プラスチック製品を作る射出成形金型、金属板を打ち抜くプレス金型、アルミニウムなどを成形するダイカスト金型では、精密で複雑な形状が必要になります。
成形面の細かな形状、深い溝、シャープなエッジ、冷却回路周辺の複雑な部位などに放電加工が利用されます。
金型は量産品質を左右する基盤です。
わずかな寸法差や面粗さの違いが、成形品の外観や組み立て性に影響するため、再現性の高い加工管理が求められます。
医療、航空宇宙、電子部品での活用
放電加工機は、金型業界以外でも重要な役割を担っています。
医療分野では、精密な器具、微細部品、難削材で作られた部品の加工に使われます。
航空宇宙分野では、耐熱性や強度に優れた材料を扱う機会が多く、複雑な部品形状への対応力が評価されています。
電子部品や半導体関連の製造では、微細な穴、精密な治具、狭いピッチの部品加工などで活用されます。
部品が小型化するほど、加工精度だけでなく、熱影響、バリ、変形を抑える技術も重要になるでしょう。
導入前に確認したいポイント
放電加工機を導入する際は、加工したいワークの材質、サイズ、形状、求める精度を明確にすることが第一歩です。
形彫り放電加工機とワイヤー放電加工機のどちらが必要か、あるいは両方が必要かを判断します。
加工機本体の価格だけでなく、電極材料、ワイヤー、加工液、フィルタ、消耗部品、保守費用も確認しておきましょう。
自動電極交換装置や自動ワイヤー結線機能、パレットチェンジャーなどを備えた機種は、夜間運転や多品種少量生産にも役立ちます。
加工プログラムを作成するCAMとの連携、測定機器との接続、作業者の教育まで含めて検討すると、導入後の効果を高めやすくなります。
導入判断では、単純な加工時間だけで比較しないことが大切です。
熱処理後の加工可否、工具摩耗の削減、複雑形状への対応、仕上げ工程の短縮まで含めると、放電加工機の価値が見えやすくなります。
放電加工機とは何かを理解して加工方法を適切に選びましょう
放電加工機とは、電極とワークの間で起こす火花放電を利用し、導電性材料を高精度に加工する工作機械です。
高硬度材料、複雑な形状、微細な加工に対応しやすく、金型製作をはじめ多くの製造現場で欠かせない存在となっています。
形彫り放電加工機は、成形した電極で三次元の凹形状を作ることが得意です。
ワイヤー放電加工機は、細いワイヤーを使って輪郭を切り出し、貫通形状や精密な外形加工に向いています。
加工速度、面粗さ、寸法精度、電極やワイヤーのコスト、後工程とのつながりを考慮し、自社の部品や金型に合う方式を選ぶことが重要でしょう。
放電加工の仕組みと特徴を押さえれば、切削加工や研削加工と組み合わせた、より効率的な生産体制を考えやすくなります。
