精密な金属部品や金型を加工する現場では、複雑な輪郭や細い溝を高精度に仕上げる技術が求められます。

その代表例がワイヤー放電加工であり、加工品質を左右する消耗品がワイヤーです。

真鍮線、亜鉛被覆線、タングステン線などの種類があり、材質や太さの選び方によって加工速度、面粗さ、断線の起こりやすさまで変わります。

ワイヤーカットという呼び方との違いも含め、現場で役立つ基本知識をわかりやすく整理します。

放電加工のワイヤーとは何か 結論からわかる役割と仕組み

それではまず放電加工のワイヤーについて解説していきます。

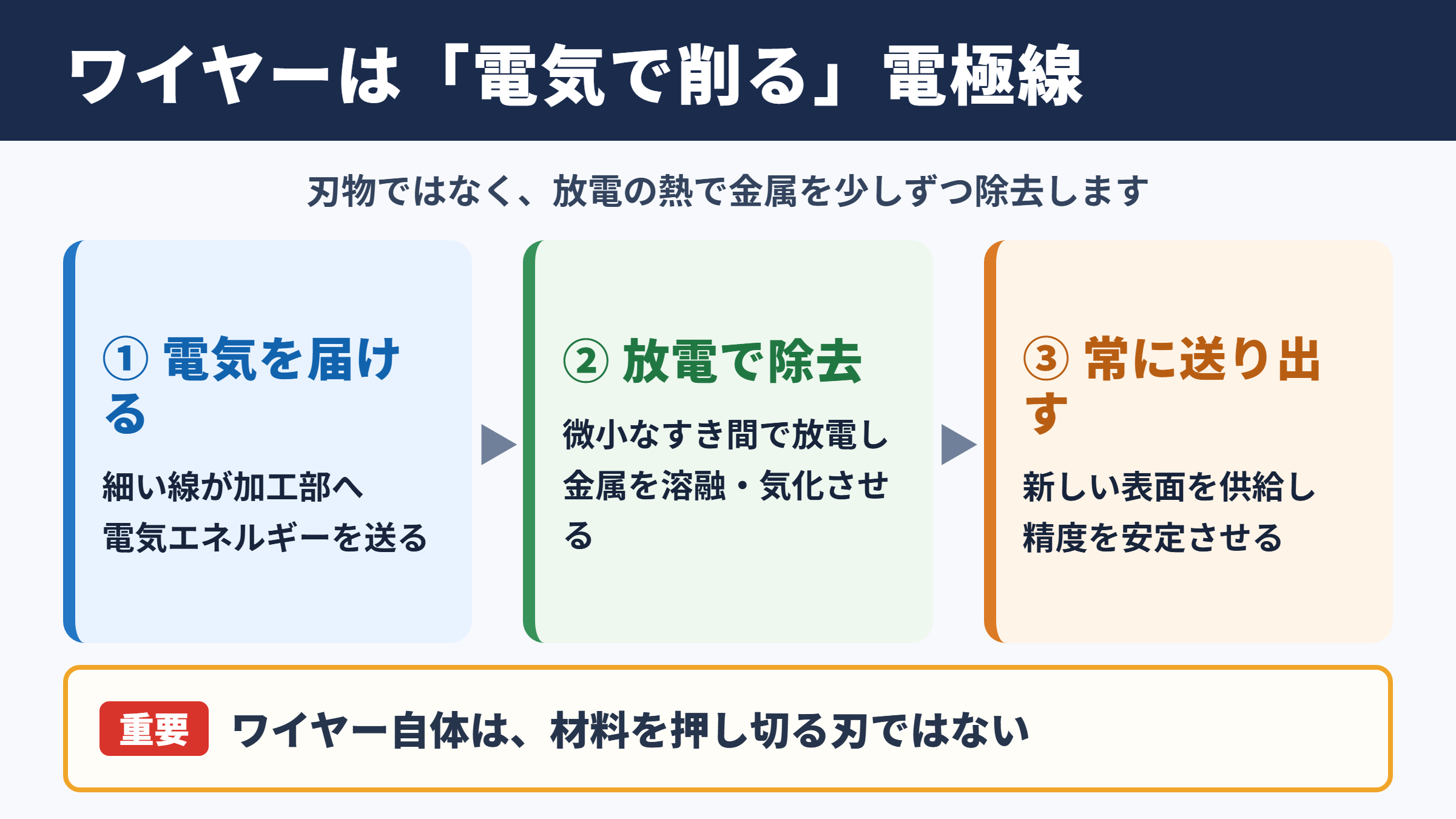

ワイヤーは電気を流して金属を除去する細い電極線

放電加工のワイヤーは、工作物を物理的に切り削る刃物ではなく、電気エネルギーを加工部へ届けるための電極線です。

ワイヤーと工作物の間に微小なすき間を保ち、パルス状の放電を繰り返すことで金属を少しずつ溶融、気化させて除去します。

このため、焼入れ鋼、超硬合金、チタン、インコネルなど、切削工具では加工負荷が大きくなりやすい導電性材料にも対応できます。

ワイヤー自体が刃として材料を押し切るわけではない点が、一般的なノコギリやエンドミルとの大きな違いです。

加工液を介して放電が起こるため、加工くずの排出、冷却、絶縁状態の維持も同時に進みます。

ワイヤーは加工中に一方向へ送り続ける消耗品

ワイヤー放電加工機では、供給リールから出たワイヤーを上下のガイドやダイヤモンドダイスに通し、一定速度で走行させます。

加工済みのワイヤーは回収側へ送られ、通常は再利用せずに廃棄されます。

常に新しい表面のワイヤーを加工点へ供給することで、電気特性の変動を抑え、安定した加工精度を得やすくなります。

ワイヤーの走行は数m毎分程度から条件に応じて変化し、張力も細かく制御されます。

張力が低すぎると振れが大きくなり、張力が高すぎると断線リスクが増えるため、機械条件とワイヤー特性の組み合わせが重要です。

加工精度にはワイヤー径と放電ギャップが関係する

仕上がり寸法はワイヤーの直径だけで決まるものではありません。

実際には、ワイヤーの周囲に生じる放電ギャップを考慮して加工プログラムのオフセットを設定します。

たとえば直径0.25mmのワイヤーを使う場合でも、加工条件により実際の除去幅であるカーフ幅はさらに大きくなります。

高精度加工ではワイヤー径、放電ギャップ、ワイヤーのたわみを一体で管理することが欠かせません。

高精度金型では荒加工の後に複数回の仕上げ加工を行い、寸法精度と表面品位を整える方法も一般的です。

ワイヤーカットとワイヤー放電加工の違い 呼び方と対象範囲

続いてはワイヤーカットとの違いを確認していきます。

ワイヤーカットはワイヤー放電加工を指す現場用語

製造業の現場では、ワイヤー放電加工をワイヤーカット、ワイヤーカット放電加工、ワイヤー加工などと呼ぶことがあります。

多くの場合、これらは同じ加工法を指しており、名称の違いによって加工原理が変わるわけではありません。

正式な設備名称や技術資料では、ワイヤ放電加工機、ワイヤ放電加工という表記が使われることが多いでしょう。

一方で、見積書や作業指示書では短くワイヤーカットと書かれることも少なくありません。

糸のこやワイヤーソーとは加工原理が異なる

ワイヤーという言葉から、ダイヤモンドワイヤーソーや糸のこを連想する方もいるかもしれません。

しかし、ワイヤー放電加工は放電熱を利用する加工であり、ワイヤーソーのように砥粒で材料を削る加工とは別の技術です。

ワイヤーソーはシリコン、石材、ガラス、セラミックスなどの切断にも使えますが、ワイヤー放電加工は基本的に電気を通す材料が対象です。

導電性があるかどうかが、加工可能かを判断する最初のポイントになります。

比較項目	ワイヤー放電加工	ワイヤーソー
主な加工原理	放電による熱的除去	砥粒や線材による切断
対象材料	導電性材料	金属、石材、ガラスなど幅広い
加工時の接触	非接触に近い状態	工具が材料に接触
得意な形状	精密な輪郭、角穴、複雑形状	切断、スライス

形彫り放電加工とも使い分ける

放電加工にはワイヤー放電加工のほか、形彫り放電加工があります。

形彫り放電加工では、銅やグラファイトなどで作った電極を工作物へ近づけ、電極形状を転写するように加工します。

深いリブ、底面形状、複雑なキャビティなどに適しています。

対してワイヤー放電加工は、ワイヤーが通過できる形状や、材料を貫通して切り抜く加工に強みがあります。

金型の輪郭加工やパンチ、ダイ、治具部品では、両者を工程ごとに使い分ける場面もあります。

放電加工用ワイヤーの主な材質 真鍮線とタングステン線の特徴

続いてはワイヤーの材質と、それぞれの特性を確認していきます。

真鍮線は標準的で扱いやすい代表的なワイヤー

一般的なワイヤー放電加工で広く使われるのが、銅と亜鉛の合金である真鍮線です。

導電性、強度、加工性、コストのバランスに優れ、多くの加工機で標準ワイヤーとして採用されています。

真鍮は亜鉛を含むため、純銅線と比べて放電加工に適した特性を持ち、安定した加工を行いやすい点が特徴です。

迷った場合の基準となる材質は真鍮線と考えると、選定の出発点がわかりやすくなります。

金型部品、治工具、一般機械部品など、幅広い用途に対応できるでしょう。

亜鉛被覆線は高速加工と洗浄性に強みを持つ

高性能ワイヤーとしては、真鍮の芯線に亜鉛系の被覆を施した亜鉛被覆線があります。

放電時に亜鉛が作用することで加工の安定性を高め、加工速度の向上や加工くずの排出性の改善につながる場合があります。

厚みのある工作物を効率よく加工したい場合や、生産性を重視する量産工程では有力な選択肢です。

ただし、ワイヤー単価は一般的な真鍮線より高くなる傾向があるため、加工時間の短縮分まで含めて判断する必要があります。

タングステン線は高強度で細線加工に活用される

タングステン線は引張強さが高く、細い径でも張力をかけやすい材質です。

微細部品や狭いスリット、細かな形状を加工する際に利用されることがあります。

高い剛性が期待できる一方、真鍮線より高価であり、使用できる加工機や条件にも注意が必要です。

すべての加工でタングステン線が優れるわけではなく、求める精度、板厚、形状、コストに合わせることが大切です。

細ければよい、高強度ならよいという単純な選定ではない点を押さえておきましょう。

材質	主な特徴	向く用途	注意点
真鍮線	汎用性とコストのバランス	一般的な精密加工	超高速条件では性能差が出る場合がある
亜鉛被覆線	高速性、安定性、洗浄性	厚物、量産、短納期加工	単価と機械適合性を確認する
タングステン線	高強度、細線での安定性	微細加工、狭小形状	高コストで条件管理が必要
モリブデン線	耐熱性と強度	再使用方式の設備など	設備方式との相性を確認する

ワイヤーの太さはどう選ぶか 標準径と細線の使い分け

続いてはワイヤーの太さの選び方を確認していきます。

標準的な太さは直径0.25mm前後

ワイヤー放電加工でよく使われる太さは、直径0.25mm前後です。

加工速度、断線しにくさ、取り扱いやすさのバランスがよく、一般的な金型部品やプレート加工に適しています。

直径0.20mmや0.30mmなども用途に応じて使われます。

太いワイヤーは強度を確保しやすく、厚い工作物の加工で安定しやすい反面、小さな角部や狭い形状には不利になることがあります。

細いワイヤーは小径形状と微細加工で有効

直径0.10mm、0.07mm、さらに細いワイヤーは、微細な穴や精密部品、小さなR形状の加工で活躍します。

細線を使うと除去幅を小さくできるため、細いスリットや隣接形状の間隔を確保しやすくなります。

一方で、細くなるほど断線しやすく、加工速度も下がりやすいため、加工時間は長くなる傾向です。

必要な最小形状に対して、無理のない太さを選ぶことが実務では重要になります。

最小コーナーRはワイヤー半径だけでは決まらない

ワイヤー径が0.20mmなら、理論上は半径0.10mm程度の内側コーナーまで加工できそうに見えます。

ただし実際は放電ギャップ、加工液の流れ、加工回数、ワイヤーの振れを考慮する必要があります。

精度が厳しい部品では、設計上の最小Rと加工可能なRに差が出ることもあります。

加工依頼の前には、図面の最小コーナー、板厚、公差、面粗さをまとめて確認することが安心です。

ワイヤー放電加工で断線を防ぐためのポイント

続いては断線を防ぎ、安定した加工を続けるためのポイントを確認していきます。

加工液の状態とフラッシングを整える

ワイヤー放電加工では、加工液の比抵抗や清浄度が放電の安定性に影響します。

イオン交換樹脂の性能低下、フィルターの目詰まり、加工くずの滞留があると、異常放電や断線につながることがあります。

ノズルから加工部へ適切に加工液を供給するフラッシングも重要です。

特に厚物加工、深い加工、段差のある形状では、加工くずが排出されにくくなるため注意が必要でしょう。

張力と送り速度はワイヤー径に合わせて調整する

ワイヤー張力が不足すると、加工中にワイヤーが振れ、角部の精度低下やテーパ誤差を招きやすくなります。

反対に張力を上げすぎると、熱や放電負荷が加わったときに切れやすくなります。

送り速度も同様で、過度に速い設定はワイヤー消費を増やす一方、条件によっては安定性を損なうことがあります。

ワイヤーの種類ごとに推奨条件を確認し、機械メーカーの条件表を基準に微調整する方法が安全です。

加工プログラムとワーク固定も断線対策になる

急激な方向転換が続く加工経路、狭いスリット、加工くずが抜けない閉じた形状では、放電が不安定になりやすい傾向があります。

荒加工と仕上げ加工を分けたり、加工順序を見直したりすることで負荷を軽減できる場合があります。

工作物の固定が弱いと、わずかな振動でも加工状態が乱れるため、治具やクランプの確認も欠かせません。

加工前にスタート穴の位置、ワイヤー通線経路、加工後に落下する部分の保持方法まで検討しておくと、トラブルを防ぎやすくなります。

放電加工ワイヤーを選ぶときの実務的なチェック項目

続いては購入や加工条件の設定で役立つチェック項目を確認していきます。

加工機に対応するワイヤー径と仕様を確認する

最初に確認したいのは、使用するワイヤー放電加工機が対応しているワイヤー径です。

機械によっては標準径のほか、細線用のガイドや専用の張力機構が必要になる場合があります。

リールの重量、巻き量、ワイヤーの表面仕様も、設備や作業方法に合っているか確認しましょう。

高性能ワイヤーを使う場合は、メーカー推奨の電気条件や加工液管理条件も重要になります。

加工速度だけでなく精度と面粗さを評価する

ワイヤー選定では、加工速度が速いことだけを基準にしない姿勢が大切です。

荒加工の時間が短くても、仕上げ回数が増えたり、面粗さが安定しなかったりすれば、総加工時間は短縮できないことがあります。

寸法公差が厳しい部品では、加工後の測定結果、角部の精度、真直度、テーパの状態まで評価する必要があります。

部品単価ではなく完成品までの総コストで比較すると、適切なワイヤーを選びやすくなります。

保管環境と取り扱いでも品質差が生まれる

ワイヤーは金属線であるため、湿気の多い場所や汚れの多い環境で長く保管すると、表面状態に影響が出る可能性があります。

リールを落下させると巻き乱れが起こり、走行不良や断線の原因になることもあります。

開封後は加工現場のルールに従い、ほこりや水分を避けて保管することが基本です。

ワイヤーガイド、給電子、ダイヤモンドダイスなど周辺部品の摩耗点検も、ワイヤー性能を十分に引き出すために役立ちます。

まとめ

放電加工のワイヤーは、放電によって導電性材料を高精度に加工するための消耗電極線です。

ワイヤーカットは一般にワイヤー放電加工を指す呼び方であり、ワイヤーソーのような接触式の切断加工とは仕組みが異なります。

真鍮線は汎用性に優れた標準的な選択肢で、亜鉛被覆線は高速加工、タングステン線は微細加工や高強度が求められる場面で検討されます。

ワイヤーの太さは、板厚、最小形状、公差、加工時間を踏まえて選ぶことが重要です。

材質と径だけでなく、加工液、張力、フラッシング、加工条件まで整えることで、断線を抑えながら品質の安定したワイヤー放電加工につながります。
