交流電圧や交流電流を扱う場面では、実効値とRMSという言葉を目にする機会が多いでしょう。

両者は別の概念のように見えても、電気工学や計測の文脈では深く結び付いています。

テスターの表示値、家庭用コンセントの100V、オシロスコープの波形、インバーター機器の評価などを正しく理解するには、平均値や最大値との違いも押さえることが大切です。

この記事では、実効値とRMSの意味、読み方、計算式、正弦波以外の波形での考え方まで、数式と具体例を交えてわかりやすく紹介します。

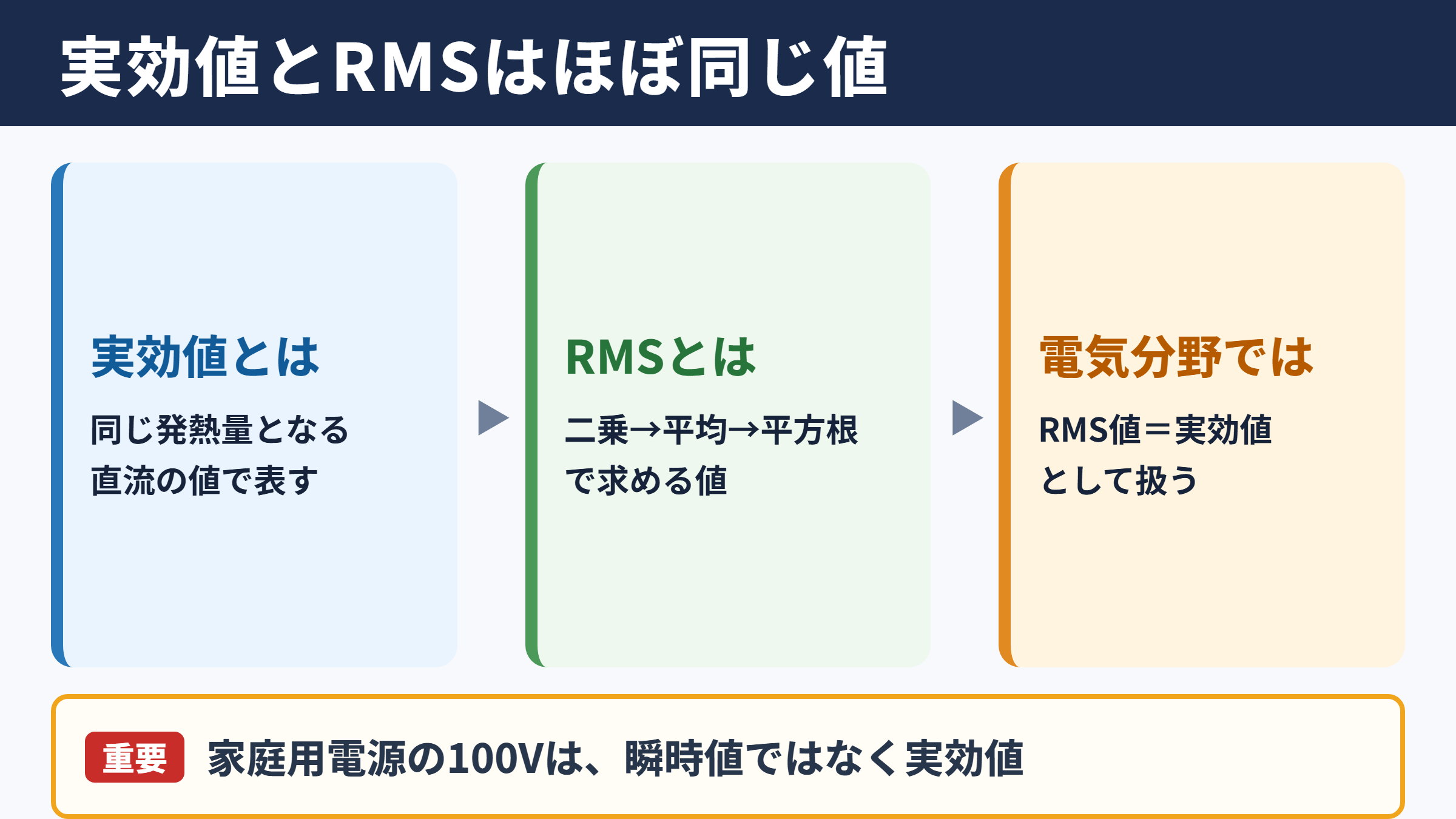

実効値とRMSの違い

それではまず、実効値とRMSの違いについて解説していきます。

実効値の意味

実効値とは、交流が抵抗で発生させる熱を、同じ量の熱を発生させる直流の値に置き換えた数値です。

交流電圧や交流電流は時間とともに大きさと向きが変化するため、単純な平均では電力の大きさを表しにくい特徴があります。

たとえば、正弦波の交流電圧を一周期で平均すると、正の部分と負の部分が打ち消し合って0Vになります。

しかし、0Vと表示してしまうと、電球を光らせたりヒーターを温めたりする能力がある事実を説明できません。

そこで、電力や発熱という実際の働きに着目して表した値が実効値です。

家庭用電源の100Vは、通常は瞬時値ではなく実効値を表しています。

100Vの交流は、100Vの直流を抵抗につないだ場合と同じ平均的な発熱量を生じさせる電圧という意味になります。

RMSの意味と読み方

RMSはRoot Mean Squareの頭文字を取った略語です。

読み方はアールエムエスが一般的で、日本語では二乗平均平方根とも呼ばれます。

Rootは平方根、Meanは平均、Squareは二乗を意味します。

言葉どおり、波形の値を二乗し、その平均を求め、最後に平方根を取る計算方法です。

この処理によって、正と負が相殺される問題を避けながら、電力に対応した大きさへ変換できます。

電圧のRMS値は実効電圧、電流のRMS値は実効電流と呼ばれます。

したがって、電気分野ではRMS値と実効値は、実質的に同じ値を指す場合がほとんどです。

使い分けが必要になる場面

日常的な電気設備の説明では実効値という表現が使われやすく、測定器の仕様書や海外製品の表示ではRMSという表現が多く見られます。

たとえば、デジタルマルチメーターにTrue RMSと書かれている場合は、波形を二乗平均平方根の考え方で測定できる機能を示しています。

一方で、平均値応答型のテスターでは、正弦波であることを前提に実効値へ換算している製品もあります。

波形が正弦波から大きく崩れる環境では、同じRMS表示でも測定方式によって誤差が生じる可能性があります。

用語	主な意味	使われやすい場面
実効値	直流と同じ発熱作用を持つ交流の値	電気設備、教科書、国内の技術説明
RMS	二乗平均平方根で求めた値	測定器、回路設計、海外仕様書
瞬時値	ある瞬間における電圧または電流	波形観測、オシロスコープ
最大値	波形が到達する最も大きな値	耐圧設計、部品定格の確認
平均値	一定区間で平均した値	整流回路、制御信号の評価

実効値の定義と電力の関係

続いては、実効値を支える定義と電力の関係を確認していきます。

抵抗で発生する熱量

抵抗Rに電圧を加えたとき、瞬間的な電力は電圧の二乗を抵抗で割った値として求められます。

電圧の向きが反転しても二乗すれば正の値になるため、抵抗に発生する熱は正負で打ち消されません。

この性質が、実効値の計算で二乗を行う理由です。

交流波形の各瞬間における電力を一周期で平均し、その平均電力と等しくなる直流電圧を考えます。

その直流電圧が交流電圧の実効値です。

実効値は波形そのものの平均ではなく、電力の平均に対応した値と理解すると混乱を避けやすくなります。

二乗平均平方根による定義

連続的に変化する電圧vの実効値は、一定時間にわたってvを二乗し、その平均の平方根を取って求めます。

計測や信号処理の分野では、測定区間をどこに設定するかも重要です。

周期波形であれば、通常は一周期または整数周期にわたって計算します。

周期の途中だけを取り出すと、波形の位相によって結果が変わり、安定した評価値にならないことがあります。

ノイズを含む信号や不規則な波形では、十分に長い時間で平均する考え方が必要になるでしょう。

交流回路での有効電力

実効値は抵抗だけでなく、実際の交流回路における消費電力を扱う際にも活用されます。

電圧と電流の位相が一致する純抵抗回路では、実効電圧と実効電流を掛けることで有効電力を求められます。

コイルやコンデンサーを含む回路では位相差が発生するため、力率も考慮しなければなりません。

このときの有効電力は、実効電圧、実効電流、力率を掛けた値です。

実効値だけでは電力のすべてが決まるわけではないものの、計算の土台となる欠かせない値です。

正弦波における実効値の求め方

続いては、最も基本となる正弦波の実効値の求め方を確認していきます。

最大値との換算関係

一般的な交流電源でよく扱われる正弦波では、実効値は最大値を√2で割った値になります。

反対に、最大値は実効値に√2を掛けることで求められます。

√2はおよそ1.414なので、実効値は最大値のおよそ0.707倍です。

正弦波に限れば、実効値＝最大値÷√2という関係を使えます。

ただし、この換算式を矩形波や三角波にそのまま使うことはできません。

波形が異なれば、二乗した値の平均も変わるためです。

100V交流を例にした計算

コンセントの100Vという表示を見て、電圧が常に100Vで供給されていると考えるのは正確ではありません。

交流では瞬間値が0V付近から最大値まで連続的に変化し、半周期後には極性も反転します。

それでも、抵抗負荷に対する平均的な発熱作用は100Vの直流と同じです。

100Vの正弦波交流の最大値は約141V、波形全体の実効値は100Vになります。

この違いは、整流後の平滑コンデンサーの耐圧選定や、電子部品への印加電圧を考えるときに特に重要です。

実効値100Vと最大値100Vは同じ意味ではないため、仕様書の表記を確認する習慣が求められます。

電流値への応用

実効値の考え方は電圧だけではなく、交流電流にも同様に適用されます。

たとえば、実効電流が5Aの正弦波では、最大電流は約7.07Aです。

配線の発熱やブレーカー容量を考える際には、基本的に実効電流が基準になります。

一方、半導体スイッチやコンデンサーなどの部品では、ピーク電流、リップル電流、突入電流の確認も欠かせません。

用途に応じて実効値と最大値を使い分けることが、信頼性の高い回路設計につながります。

正弦波の項目	換算式	100V実効値の場合
実効値	最大値÷√2	100V
最大値	実効値×√2	約141V
波高値	最大値と同じ意味で使われることが多い	約141V
ピークツーピーク値	最大値の2倍	約283V

波形別のRMS値と換算係数

続いては、正弦波以外も含めた波形別のRMS値と換算係数を確認していきます。

矩形波の実効値

理想的な対称矩形波では、電圧は正の最大値と負の最大値を一定時間ずつ取ります。

各瞬間の絶対値が最大値と同じなので、二乗した値も常に最大値の二乗です。

そのため、矩形波の実効値は最大値と等しくなります。

最大値10Vの対称矩形波なら、実効値も10Vです。

正弦波のように0.707を掛ける必要はありません。

スイッチング電源やデジタル信号を扱うときは、波形の形によって実効値の換算係数が変わることを必ず意識しましょう。

三角波とパルス波の特徴

三角波は時間に対して電圧が直線的に上昇と下降を繰り返す波形です。

理想的な対称三角波の実効値は、最大値を√3で割った値になります。

係数にすると約0.577倍です。

パルス波では、最大値だけでなくデューティー比が実効値を左右します。

短い時間だけ大きな電圧が現れる波形でも、デューティー比が低ければ平均的な発熱作用は小さくなります。

PWM制御のモーターやLED調光を理解する際には、オン時間の割合とRMS値の関係が役立つでしょう。

波形比較に必要な注意点

最大値が同じでも、正弦波、矩形波、三角波では実効値が異なります。

これは、波形が大きな値に滞在している時間が違うためです。

矩形波は最大値を保つ時間が長く、三角波は0付近にいる時間も多いため、実効値に差が生じます。

インバーター出力や調光信号の評価では、波形の見た目だけで電力を判断すると誤解につながることがあります。

オシロスコープで波形を確認し、必要に応じてTrue RMS対応の計測器で数値を取得する流れが有効です。

波形	実効値と最大値の関係	最大値10Vの場合	主な用途例
正弦波	最大値×0.707	約7.07V	商用電源、発振回路
対称矩形波	最大値と同じ	10V	クロック、スイッチング回路
対称三角波	最大値×0.577	約5.77V	信号発生器、変調回路
パルス波	最大値×√デューティー比	条件により変化	PWM、電力制御

平均値と最大値との比較

続いては、実効値と混同されやすい平均値、最大値との比較を確認していきます。

瞬時値と最大値の役割

瞬時値は、ある時点での電圧または電流の値です。

オシロスコープでは、時間軸に沿って変化する瞬時値を波形として観察できます。

最大値は、その波形が到達する最も大きな瞬時値です。

耐圧や絶縁性能、半導体の許容電圧を確認する場合には最大値が重要になります。

実効値が安全な範囲に見えても、ピーク電圧が部品定格を超えていれば故障の原因になりかねません。

発熱には実効値、耐圧には最大値という基本的な見方を覚えておくと、設計時の判断がしやすくなります。

平均値が0になる理由

対称な正弦波交流は、正の半周期と負の半周期が同じ形をしています。

そのため、符号を含めて一周期の平均を取ると0になります。

これは交流が何も働いていないことを示すわけではありません。

電力は電圧と電流の積、または電圧の二乗に関係するため、正負の電圧でも抵抗では熱が生じます。

整流して負の部分を正側へ折り返した波形では、平均値が0ではなくなります。

整流回路の出力評価では平均値が役立つ一方、負荷の発熱や交流容量を見るときは実効値が適しています。

実効値を採用する理由

実効値が広く使われる理由は、交流の実用的な能力を直流と同じ基準で比較できるためです。

100Vの交流と100Vの直流は、同じ抵抗に接続すれば同程度の平均電力を与えます。

この比較ができることで、ヒーター、白熱電球、配線、ブレーカーなどの定格を扱いやすくなります。

ただし、電子回路では直流と交流で部品の振る舞いが異なる場合もあります。

コンデンサーのインピーダンス、コイルのリアクタンス、周波数特性なども合わせて確認することが必要です。

値の種類	何を表すか	確認に適した場面
瞬時値	ある瞬間の値	波形の形、過渡現象、ノイズ
最大値	ピークの大きさ	耐圧、絶縁、部品定格
平均値	符号を含む平均または整流平均	整流出力、制御量の把握
実効値	発熱作用に対応する値	電力、電流容量、交流定格

テスターとTrue RMS測定の基礎

続いては、テスターとTrue RMS測定の基礎を確認していきます。

平均値応答型テスターの仕組み

一般的な簡易テスターのなかには、整流した波形の平均値を測定し、正弦波であることを前提に実効値へ換算する方式があります。

この方式は商用電源のような比較的きれいな正弦波では実用的な精度を得やすい一方、歪み波では表示値が実際の実効値と一致しない場合があります。

たとえば、矩形波を測定したときに正弦波の換算係数で処理すると、実効値を低く表示する可能性があります。

測定器の価格だけで判断せず、取扱説明書に記載された測定方式と対応波形を確認することが大切です。

True RMS対応機種の特徴

True RMS対応のテスターは、波形を二乗平均平方根の原理に基づいて測定する設計です。

正弦波以外の波形を扱う可能性があるなら、True RMS対応機種が有力な選択肢になります。

インバーター、可変速モーター、スイッチング電源、調光回路などでは、理想的な正弦波ではない電圧や電流が現れやすいためです。

ただし、True RMS機種であっても、測定可能な周波数範囲、クレストファクター、最大入力値には制限があります。

仕様範囲を超える高周波成分や大きなピークを含む信号では、正しい値を得られないことがあります。

測定時の安全と確認項目

交流電圧を測定するときは、まず測定対象に合ったレンジと端子位置を確認します。

電流測定では、テスターを回路に直列に入れる必要があり、電圧測定と同じ感覚で扱うと短絡につながるおそれがあります。

コンセントや分電盤周辺を測定する場合は、感電やアークの危険性も考慮しなければなりません。

不慣れな場合は、無理に活線測定を行わず、有資格者や専門家に依頼する判断が安心です。

測定後は表示された数値だけでなく、測定モード、単位、周波数、波形の状態も記録すると、原因分析や再現確認に役立ちます。

実効値とRMSの理解のまとめ

実効値は、交流が抵抗で発生させる熱量を同じ直流値で表した数値です。

RMSはRoot Mean Squareの略で、二乗平均平方根という計算方法を示しており、電気分野では実効値とほぼ同じ意味で用いられます。

正弦波では実効値は最大値の約0.707倍となり、100Vの交流電源では最大値が約141Vになります。

一方で、矩形波や三角波、PWMのような波形では換算係数が異なるため、正弦波用の式を流用してはいけません。

電力や発熱を確認したい場合は実効値、部品の耐圧を確認したい場合は最大値に注目することが基本です。

また、歪んだ交流波形を測る可能性があるなら、測定器のTrue RMS対応、周波数範囲、入力条件を確認するとよいでしょう。

実効値、平均値、最大値の役割を整理しておけば、電気の数値をより正確に読み取り、回路設計や機器選定にも活かせます。
