エアコンのロウ付けとは？配管の接合方法も！(ロウ付け配管：ろう付け配管：やり方など)

エアコンの設置や修理では、室内機と室外機を結ぶ冷媒配管を正確に接合する作業が欠かせません。

その代表的な方法がロウ付けです。

冷媒漏れを防ぎ、長期間にわたって安定した冷暖房性能を保つには、配管の材質や施工手順だけでなく、加熱方法、窒素の扱い、気密試験まで理解しておく必要があります。

この記事では、エアコン配管におけるロウ付けの意味、接合方法、必要な工具、安全面の注意点をわかりやすく解説します。

Contents

エアコン配管のロウ付けの意味

それではまずエアコン配管のロウ付けについて解説していきます。

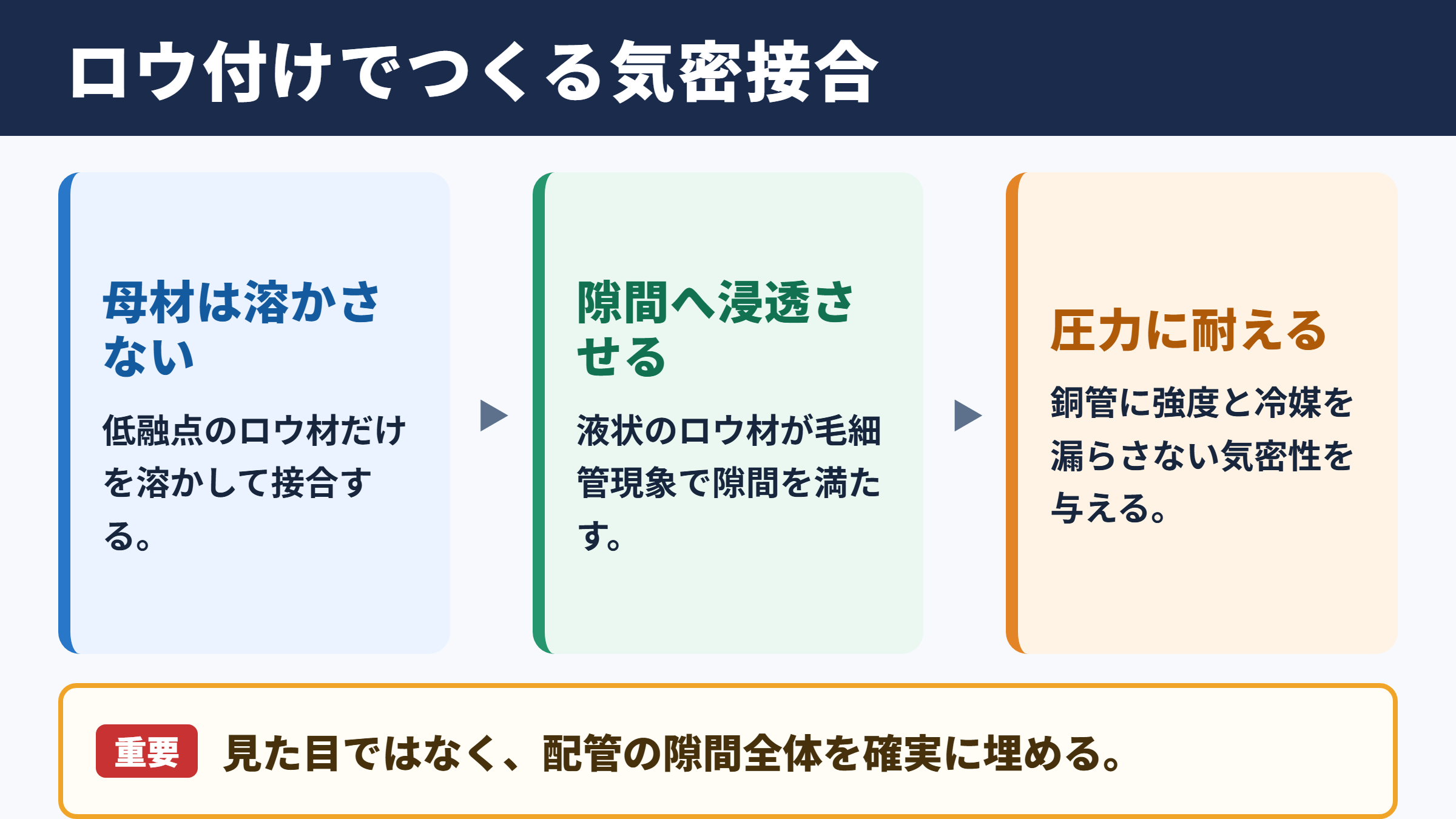

ロウ材を使う接合の基本

ロウ付けとは、接合したい金属そのものを溶かさず、母材より低い融点を持つロウ材を溶かして金属同士をつなぐ方法です。

エアコンでは主に銅管が使われるため、銅配管の継ぎ手部分へ銀ロウやりん銅ロウを流し込み、冷媒が漏れない密閉状態をつくります。

ロウ材は加熱によって液状になり、隙間へ吸い込まれるように広がります。

この現象は毛細管現象と呼ばれ、適切な隙間と温度を確保できれば、外側から大量のロウ材を盛り付けなくても強い接合部になります。

見た目だけをロウで覆う作業ではなく、配管の隙間全体へロウ材を浸透させることが重要です。

はんだ付けとの違い

ロウ付けとはんだ付けは、どちらも金属を接合する技術ですが、一般には使用する材料の融点に違いがあります。

はんだ付けは比較的低温で行われることが多く、電子部品や細かな配線の接続で活用されます。

一方、ロウ付けは高い温度で施工し、圧力がかかる冷媒配管にも対応しやすい接合強度を得られる点が特徴です。

家庭用ルームエアコンでも冷媒回路には圧力がかかるため、施工箇所やメーカーの施工基準に応じて、適切な接合方法を選ぶ必要があります。

ロウ付けは、母材を溶かさずにロウ材だけを溶融させて接合する工法です。

銅管の接合部に必要な強度と気密性を持たせるため、加熱温度とロウ材の流れを管理します。

エアコン施工で求められる理由

エアコンの冷媒配管は、冷房時と暖房時で内部の圧力や温度が変化します。

接合部に小さな隙間があるだけでも、時間の経過とともに冷媒ガスが漏れるおそれがあります。

冷媒が不足すると冷えにくい、暖まりにくい、電気代が増える、異音がするなどの不具合につながるでしょう。

ロウ付けは配管延長や配管修理、分岐配管、業務用エアコンの施工などで使われることが多く、確実な接合が必要な場面で役立ちます。

冷媒配管の接合方法

続いては冷媒配管の接合方法を確認していきます。

フレア接続の特徴

家庭用エアコンの標準的な設置では、フレア接続が多く採用されています。

銅管の先端をフレアツールでラッパ状に加工し、フレアナットで室内機や室外機の接続口に締め付ける方法です。

施工後に取り外しやすく、現場での作業性に優れる点が利点です。

ただし、フレア面に傷や偏りがある場合、締め付けトルクが適切でない場合には、冷媒漏れを起こす可能性があります。

フレアナットは感覚で強く締めるのではなく、規定トルクを守ることが基本です。

ロウ付け接続の適した場面

ロウ付け接続は、配管同士を恒久的に接合したい場合に向いています。

たとえば業務用エアコンの冷媒配管、配管の途中延長、既設配管の損傷部分の補修、分岐管の施工などが代表例です。

接続箇所の形状や配管径に合わせてソケットや継ぎ手を用い、適切な差し込み長さを確保して施工します。

一度接合すると簡単には分解できないため、施工前には配管経路、機器の向き、保温材の位置を十分に確認しておくことが大切です。

接続方法ごとの比較

エアコン配管には複数の接続方法があり、施工条件によって選び分けます。

接合方法	主な用途	特徴	注意点
フレア接続	家庭用エアコンの端末接続	施工と取り外しがしやすい	フレア加工と締め付け管理が必要
ロウ付け接続	延長配管や業務用設備	高い気密性と接合強度を得やすい	火気と酸化対策が必要
ユニオン接続	整備性を考慮した配管	分解や再接続を行いやすい	使用箇所とシール状態の確認が必要
機械式継ぎ手	火気を使えない現場	加熱なしで施工できる製品がある	対応する配管と冷媒の確認が必要

どの方法でも、接続後には気密試験と真空引きを行い、冷媒回路に漏れや水分が残っていないか確認します。

接続作業だけで完了と考えず、試験工程まで含めて品質を判断する姿勢が必要です。

ロウ付け作業の手順

続いてはロウ付け配管のやり方を確認していきます。

配管の切断と下準備

最初に、配管を必要な長さでまっすぐ切断します。

パイプカッターを使うと、切断面の変形を抑えながら銅管を切りやすくなります。

切断後はリーマーなどでバリを取り除き、切りくずが管内へ入り込まないように注意します。

管内に金属片が残ると、冷媒回路内で詰まりや故障の原因になることがあります。

差し込み部分の油分、酸化膜、汚れも除去してください。

接合面が汚れているとロウ材が均一に流れず、外見では気付きにくい不完全接合につながります。

仮組みと窒素置換

配管と継ぎ手を仮組みし、差し込み深さや角度に問題がないか確認します。

この段階で無理な力がかかった状態になっている場合は、配管の取り回しを見直すことが必要です。

加熱中に銅管の内部へ空気が残っていると、内面に酸化スケールが生じやすくなります。

そのため、実務では配管内へ少量の窒素を流しながら加熱する窒素ブローが重要になります。

窒素を強く流し過ぎるとロウ材の流れを妨げる場合があるため、施工基準に沿った低流量で管理します。

ロウ付け時の窒素ブローは、配管内部の酸化物を減らすための重要な工程です。

内部スケールは膨張弁や圧縮機へ悪影響を及ぼす可能性があるため、見えない部分ほど丁寧に施工します。

加熱とロウ材の供給

トーチで継ぎ手側を中心に均等に加熱し、接合部全体を適切な温度まで上げます。

一点だけを長く加熱すると局所的に過熱し、配管の変色や変形、ロウ材の流れ不足を招くことがあります。

ロウ材は炎で直接溶かすよりも、十分に温まった母材の熱で溶かす意識が大切です。

ロウ材が接合部の隙間へ自然に吸い込まれる状態を確認しながら、必要量を供給します。

作業の流れは、切断、バリ取り、清掃、仮組み、窒素ブロー、加熱、ロウ材供給、自然冷却、気密試験の順です。

工程を飛ばすと、冷媒漏れや内部汚染のリスクが高まります。

ロウ付けに必要な工具と材料

続いてはロウ付けに必要な工具と材料を確認していきます。

加熱に使うトーチとガス

ロウ付けには、銅管と継ぎ手を必要な温度まで加熱できるトーチが必要です。

対象となる配管径や施工環境により、カセットガス式、プロパン系、酸素と燃料ガスを組み合わせるタイプなどが使い分けられます。

火力が不足すると加熱時間が長くなり、周辺部品へ熱影響が及びやすくなります。

反対に火力が強すぎても、配管を焼き過ぎるおそれがあります。

機器の近くで施工する場合は、遮熱板や濡れたウエスなどを使い、バルブや樹脂部品を熱から保護します。

ロウ材とフラックスの選び方

ロウ材は接合する金属の種類、配管の用途、メーカー指定に合わせて選定します。

銅と銅の接合では、りんを含むロウ材が使われることがあります。

異種金属を接合する場合には、フラックスを併用するロウ材が必要になるケースもあります。

フラックスは酸化膜を除去し、ロウ材のぬれ性を高める役割を持ちます。

ただし、使用後の残留物は腐食につながる可能性があるため、施工条件に応じた処理を行うことが大切です。

ロウ材は価格だけで選ばず、配管材、接続対象、冷媒設備の仕様に適合するものを確認してください。

測定と安全のための用品

施工品質を安定させるには、トーチやロウ材以外の用品も欠かせません。

配管を正確に切るパイプカッター、バリを取るリーマー、配管を広げるエキスパンダー、窒素ボンベとレギュレーター、マニホールド、真空ポンプなどを用意します。

また、耐熱手袋、保護メガネ、防火シート、消火器も重要です。

天井裏や壁際などでは周囲の可燃物に火が移る危険があるため、火気監視と作業後の残火確認を徹底する必要があります。

工具や材料	主な役割	確認したい点
パイプカッター	銅管の切断	切断面をつぶさないこと
リーマー	バリ取り	切りくずを管内へ入れないこと
トーチ	接合部の加熱	配管径に合う火力であること
ロウ材	接合部の充填	母材と施工仕様への適合
窒素ボンベ	内部酸化の抑制	低流量で安定供給すること
真空ポンプ	配管内の空気と水分の除去	十分な真空度を確保すること

施工不良を防ぐ注意点

続いては施工不良を防ぐ注意点を確認していきます。

酸化と過熱への対策

銅管を空気中で加熱すると、表面だけでなく内部にも酸化物が発生しやすくなります。

内部に生じた黒い酸化スケールが冷媒とともに流れると、細い通路に付着し、性能低下を引き起こす可能性があります。

窒素ブローを行い、炎を一点に集中させず、必要以上の加熱を避けることが基本です。

加熱後に急冷すると接合部へ負担がかかる場合があるため、周囲に可燃物がないことを確認したうえで自然に冷ますのが一般的です。

配管の色が極端に黒くなったり、ロウ材が玉状に固まったりした場合は、適切な接合状態ではない可能性があります。

外観だけで判断せず、施工記録と気密試験の結果で確認してください。

水分と異物の混入防止

冷媒配管の内部に水分が入ると、冷凍機油や冷媒と反応し、設備の寿命を縮める原因になる場合があります。

雨天時の施工、開放した配管端部の放置、濡れた工具の使用などには注意が必要です。

作業を中断する際は、配管端部を確実に養生します。

配管内に空気や水分が残っていない状態をつくるため、ロウ付け後には真空引きを行い、規定の真空度を確認します。

真空引きは冷媒を入れる前の仕上げ工程であり、省略すると能力不足や故障につながるおそれがあります。

気密試験と漏れ確認

接合部が冷えた後は、窒素を用いた気密試験を実施します。

所定の試験圧力まで加圧し、圧力計の変化、接合部の状態、必要に応じて検知液やリークディテクターを確認します。

圧力が下がる場合は、ロウ付け部だけでなく、フレア接続部やサービスバルブ周辺も含めて点検します。

漏れを残したまま冷媒を充填すると、再作業が難しくなるだけでなく、環境面や法令面でも問題となるでしょう。

気密試験では、接合後すぐに判断せず、一定時間の圧力保持を行って変化を確認します。

施工条件や設備の仕様により試験方法は異なるため、メーカー施工要領と関連する基準を優先してください。

資格と専門業者への依頼

続いては資格と専門業者への依頼について確認していきます。

DIY施工で起こりやすい問題

エアコン配管のロウ付けは、火気、加圧ガス、冷媒回路を扱う専門性の高い作業です。

動画などを見て手順を理解していても、適正な温度の見極め、窒素流量の管理、漏れの診断には経験が求められます。

火災ややけど、冷媒漏れ、機器故障、配管内汚染といったリスクがあるため、一般の方が自己判断で行うことはおすすめできません。

既設エアコンの配管補修や延長が必要な場合は、電気工事や空調設備に対応できる事業者へ相談するのが安心です。

業者選びで見るポイント

依頼先を選ぶ際は、エアコン取付だけでなく、冷媒配管の修理やロウ付け施工の実績があるか確認しましょう。

見積もりでは、配管補修の範囲、ロウ付け箇所、窒素ブロー、気密試験、真空引き、冷媒追加の有無がわかる内容になっていると安心です。

安価な工事でも、試験工程が省略されていれば長期的な不具合につながる可能性があります。

施工内容を説明し、試験結果や保証条件を明示してくれる業者を選ぶことが大切です。

ロウ付けは接合した瞬間だけでなく、気密試験と真空引きまで終えて初めて品質を確認できます。

見積書では、接続作業だけでなく確認工程が含まれているかを見ると判断しやすくなります。

エアコン配管ロウ付けのまとめ

エアコン配管のロウ付けは、銅管と継ぎ手をロウ材で接合し、冷媒回路の気密性を確保するための施工方法です。

フレア接続とは用途が異なり、配管延長、補修、業務用エアコンの施工など、確実な接合が求められる場面で活用されます。

施工では、配管の切断とバリ取り、接合面の清掃、窒素ブロー、均一な加熱、気密試験、真空引きが重要です。

特に配管内部の酸化、水分、異物を残さないことが、エアコンを長く安定して使うためのポイントになります。

火気と冷媒設備を扱うロウ付け作業には専門知識が必要なため、不具合や配管修理が疑われる場合は、施工実績のある専門業者へ相談してください。
