放電加工は、硬い金属や複雑な形状を高精度に仕上げるために欠かせない金型加工の一つです。

プレス金型、射出成形金型、精密金型などでは、切削工具だけでは対応しにくい深い溝、細いリブ、角部、微細な形状を求められる場面が少なくありません。

そこで活躍するのが、電気的な放電現象を利用して材料を少しずつ除去する放電加工です。

本記事では、放電加工で金型を作る基本的な流れ、加工方法の種類、メリット、注意点、品質を安定させるポイントまでを分かりやすく紹介します。

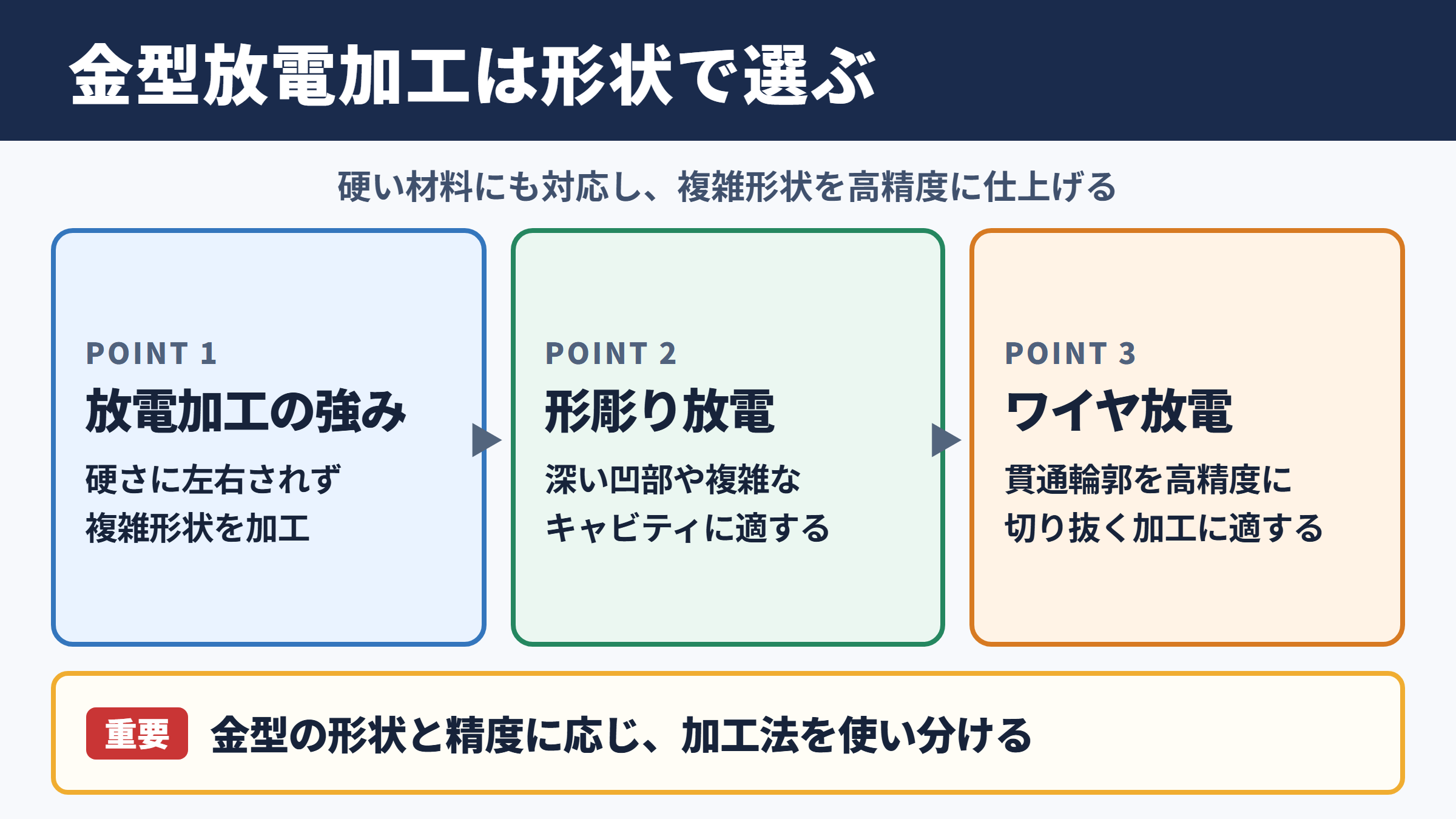

放電加工による金型製作の結論は形状と精度に応じた使い分けが重要です

それではまず、放電加工で金型を作る際に押さえたい結論について解説していきます。

放電加工は切削だけでは難しい金型形状を実現しやすい方法です

放電加工は、電極と金属材料の間で生じる火花放電によって、工作物の表面を微細に溶融、除去する加工方法です。

加工対象には電気を通す性質が必要ですが、焼入れ後の工具鋼、超硬合金、ステンレス鋼など、硬度が高い材料でも加工できます。

金型製作では、熱処理後に寸法を追い込む必要がある部品が多く、通常の切削加工では工具摩耗や加工負荷が問題になることがあります。

そのような場合でも、放電加工なら材料の硬さに左右されにくく、複雑な形状を高精度で加工しやすい点が大きな強みです。

たとえばプレス金型の角形穴、絞り金型の深いキャビティ、コネクタ用精密金型の微細な溝などで利用されます。

金型の用途によって形彫り放電加工とワイヤ放電加工を選びます

放電加工には代表的に形彫り放電加工とワイヤ放電加工があり、目的に応じて選択することが重要です。

形彫り放電加工は、銅やグラファイトで作った電極の形状を工作物へ転写する方法で、立体的な凹部や複雑なキャビティの加工に向いています。

一方のワイヤ放電加工は、細いワイヤ電極を走行させながら輪郭を切り抜く方法です。

パンチ、ダイ、入れ子、プレート部品など、板厚方向に貫通する輪郭形状を高精度に仕上げる際に適しています。

加工方法	主な用途	得意な形状	金型部品の例
形彫り放電加工	立体的な凹部の加工	深いポケット、細いリブ、角部	キャビティ、コア、電極転写部
ワイヤ放電加工	輪郭形状の切断	貫通穴、外形、精密な抜き形状	パンチ、ダイ、入れ子
細穴放電加工	小径穴の加工	冷却穴、スタート穴、微小穴	ノズル部品、金型プレート

金型の全工程を放電加工だけで完結させるのではなく、切削、研削、熱処理、磨きと組み合わせる考え方が実務的でしょう。

高精度な金型には加工順序の設計が欠かせません

金型加工では、加工方法そのものだけでなく、どの順番で加工するかが品質を左右します。

先に荒加工で材料を大きく削り、必要に応じて焼入れや焼戻しを行い、その後に研削加工、放電加工、仕上げ加工へ進む流れが一般的です。

熱処理を行うと材料にはわずかな変形が発生するため、最終寸法を熱処理前に作り込みすぎると、後工程で修正しにくくなります。

特に合わせ面、摺動面、刃先、製品形状を決める部分は、基準面と加工基準を一貫させることが重要です。

放電加工で金型を作る基本工程を順番に確認します

続いては、金型製作における放電加工の基本工程を確認していきます。

製品図面から金型構造と加工基準を決めます

金型作りは、製品図面を確認し、必要な寸法、公差、抜き勾配、材料、数量などの条件を整理するところから始まります。

プレス金型なら板厚、せん断面、曲げ半径、スプリングバックを検討し、射出成形金型なら樹脂の収縮率、ゲート位置、冷却回路、離型方向を考慮します。

この段階で金型の分割方法、入れ子の構成、放電加工が必要な箇所を決めます。

後から電極が届かない、ワイヤを通せない、磨きができないと判明すると、設計変更や納期遅延につながるため注意が必要です。

CADで形状を確認する際は、加工機の可動範囲や工具の逃げも含めて検討します。

材料の荒加工と熱処理で放電加工の準備をします

金型材料には、SKD11、SKD61、S50C、NAK材、超硬合金などが使用されます。

用途に合った材料を選定した後、マシニングセンタやフライス盤で外形、穴、ポケットなどを荒加工します。

放電加工を予定している部分には、仕上げ代を残すことが大切です。

必要な硬度を得るために焼入れ、焼戻しを行う場合は、熱処理による変形を見込んだ寸法設計が求められます。

硬化後の材料は切削しにくくなりますが、放電加工なら比較的安定して加工できるため、熱処理後の精密仕上げ工程として有効です。

電極製作と放電条件の設定を行います

形彫り放電加工では、まず加工したい形状に対応する電極を製作します。

電極材料には銅、銅タングステン、グラファイトなどがあり、求める精度、加工面、加工時間、電極摩耗を踏まえて選定します。

電極は工作物にそのまま同じ寸法で転写されるわけではありません。

放電の隙間である放電ギャップ、加工時の電極消耗、仕上げ条件を考慮し、電極寸法に補正を加える必要があります。

粗加工用、仕上げ用、角部用など、複数の電極を使い分けることも珍しくありません。

加工電流、パルス幅、休止時間、極性、加工液の状態などを設定し、狙う面粗さと加工速度のバランスを取ります。

形彫り放電加工とワイヤ放電加工の特徴を理解します

続いては、形彫り放電加工とワイヤ放電加工の違いを確認していきます。

形彫り放電加工は複雑な三次元形状に向いています

形彫り放電加工は、電極を上下方向へ送りながら、工作物の内部へ目的形状を作る方法です。

深いリブ、狭い溝、シャープな内角、文字や模様の転写など、切削工具の直径や干渉が問題になる形状で力を発揮します。

射出成形金型のキャビティやコア、家電部品の意匠面、細かな凹凸を持つ精密部品用金型にも適しています。

ただし、電極を作る工程が必要なため、加工箇所が単純な場合や数量が少ない場合は、切削加工の方が効率的なこともあります。

電極の設計精度が、そのまま金型の仕上がりに影響しやすいことを理解しておくべきでしょう。

ワイヤ放電加工はパンチとダイの高精度輪郭加工に強みがあります

ワイヤ放電加工では、真ちゅう線などのワイヤ電極を連続供給し、数値制御で輪郭に沿って加工します。

工具で押し切る加工ではないため、硬化済みの工具鋼でも複雑な輪郭を高精度に加工できます。

プレス金型のパンチやダイでは、クリアランスが製品品質や金型寿命に直結します。

たとえば抜き加工でクリアランスが不適切だと、バリ、だれ、割れ、異常摩耗などが発生しやすくなります。

ワイヤ放電加工は、こうした微小な寸法差を管理しやすく、金型の合わせ精度を高める役割を担います。

細穴放電加工はワイヤのスタート穴や冷却穴に使われます

細穴放電加工は、細いパイプ状の電極を使用して小径穴を開ける方法です。

ワイヤ放電加工を始めるためのスタート穴、折れたタップやドリルの除去、微細な冷却穴などで用いられます。

硬度が高い金型材でも穴あけしやすい点が魅力ですが、穴の真直度や内面の状態は条件によって変わります。

冷却回路のように流体を通す穴では、穴径、深さ、接続部、清掃性を考慮した設計が欠かせません。

金型の温度管理は成形サイクル、寸法安定、外観品質に影響するため、細穴加工も見過ごせない工程です。

放電加工で金型を作るメリットを詳しく解説します

続いては、放電加工を金型製作へ取り入れるメリットを確認していきます。

高硬度材を熱処理後に加工できる点が大きな利点です

金型には耐摩耗性や耐久性が求められるため、焼入れした工具鋼を使うことが多くあります。

硬化した材料を切削工具で加工すると、工具摩耗が大きくなり、工具交換や条件管理に時間がかかる場合があります。

放電加工は接触加工ではないため、硬度の高い材料でも加工しやすく、金型の最終仕上げに適しています。

もちろん加工対象は導電性材料に限られますが、硬度よりも電気を通すかどうかが重要な条件です。

この特性により、熱処理後の寸法修正、精密な凹部加工、超硬部品の加工にも活用されています。

細部まで再現しやすく設計自由度を高められます

放電加工は、機械的な切削抵抗が小さいため、細長い形状や薄い壁、微細な溝を比較的安定して加工できます。

たとえば精密コネクタ、電子部品、医療機器部品、時計部品などの金型では、非常に小さな形状を正確に作る必要があります。

切削工具では工具径の制約から内角に丸みが残ることがありますが、形彫り放電加工なら電極形状を工夫することで、よりシャープな角部を作りやすくなります。

意匠面や微細なテクスチャーを持つ成形品では、金型表面の再現性が製品の印象を左右します。

加工時の力が小さく薄肉部品の変形を抑えやすい特徴があります

切削加工では、工具が材料へ力を加えるため、薄肉部や細い突起ではたわみや振動が起きることがあります。

放電加工は電極と工作物が直接強く接触しないため、機械的な力による変形を抑えやすい加工法です。

これは細いパンチ、複雑な入れ子、肉厚が薄いキャビティ部品などで特に有利です。

ただし、放電による熱的な影響はゼロではありません。

条件が強すぎると表面に変質層や微細なクラックが生じる可能性があるため、仕上げ加工では低エネルギー条件を選ぶことが重要になります。

放電加工で注意したいデメリットと品質管理のポイントです

続いては、放電加工で金型を作る際の注意点と品質管理を確認していきます。

加工速度と電極製作の時間を納期計画に反映します

放電加工は高精度で複雑な形状に対応できる一方、一般的な荒加工と比べると時間がかかることがあります。

特に形彫り放電加工では、電極設計、電極製作、段取り、荒加工、仕上げ加工という複数の工程が必要です。

深い形状や細かな形状では、電極を一つだけで済ませることが難しく、複数電極の準備が必要になる場合もあります。

そのため、加工時間だけで判断せず、電極製作を含めた総工数で比較することが大切です。

加工箇所ごとに切削、研削、放電を使い分けることが、コストと納期を両立する近道になります。

電極消耗と放電ギャップを見込んだ補正が必要です

形彫り放電加工では、加工中に電極も少しずつ消耗します。

消耗量は電極材、加工電流、加工深さ、形状、極性などで変化するため、経験やシミュレーションを踏まえた補正が必要です。

また、電極と工作物の間には放電のための隙間があり、その分だけ加工寸法も変化します。

粗加工では効率を優先して余肉を残し、仕上げ用電極で最終寸法へ近づける方法が有効です。

測定結果を電極補正へ反映する仕組みを作ると、再現性の向上につながります。

表面性状と変質層を管理して金型寿命を守ります

放電加工では、放電熱によって材料表面が局所的に溶けて除去されます。

このため加工条件によっては、表面に再凝固層や熱影響層が残ることがあります。

金型の刃先、応力がかかる角部、鏡面仕上げが必要な意匠面では、表面状態の管理が特に重要です。

粗加工の後に仕上げ条件を段階的に細かくし、必要に応じてラッピング、研磨、磨きなどを実施します。

面粗さだけでなく、クラック、白層、角部の状態まで確認することで、欠けや早期摩耗のリスクを抑えられます。

精密金型とプレス金型で放電加工を活かす実践ポイントです

続いては、精密金型とプレス金型で放電加工を活かす実践ポイントを確認していきます。

プレス金型ではクリアランスと刃先品質を優先します

プレス金型では、パンチとダイの隙間であるクリアランスが重要な管理項目です。

クリアランスが狭すぎると加工荷重が増え、金型のかじりや欠け、摩耗を招きやすくなります。

反対に広すぎると、製品のバリが増えたり、せん断面の品質が悪化したりする場合があります。

ワイヤ放電加工を使えば、パンチとダイの輪郭を高い精度で作り分けられます。

加工後は寸法測定だけでなく、実際の抜き試験を行い、バリ、だれ、変形、位置精度を確認することが望ましいでしょう。

精密金型では基準管理と測定の連携が品質を左右します

精密金型では、数ミクロン単位の寸法差が製品不良につながることがあります。

そのため、加工機上の基準、治具上の基準、測定機上の基準をできるだけ統一する必要があります。

部品を何度も付け替えると、わずかな取付誤差が積み重なる可能性があります。

座標測定機、画像測定機、マイクロメーター、ピンゲージなどを使い分け、重要寸法を工程ごとに確認します。

加工後の測定データを次回の電極補正や加工条件へ戻す運用が、安定した金型製作につながります。

放電加工後の磨きと組立調整まで含めて完成と考えます

放電加工が終わった時点で、金型がすぐに完成するとは限りません。

製品に転写される面は、要求に応じて磨き、鏡面仕上げ、シボ加工、表面処理などを行います。

さらに金型を組み立て、ガイド、摺動部、スプリング、ストッパーなどの動きを確認します。

試作時には、製品の寸法、外観、離型性、バリ、充填状態などを評価し、必要なら入れ子や電極を修正します。

まとめ

放電加工は、焼入れ後の高硬度材や複雑な金型形状を高精度で加工できる、金型製作に欠かせない技術です。

形彫り放電加工はキャビティや深い凹部に、ワイヤ放電加工はパンチやダイの輪郭加工に適しています。

金型加工では、設計、荒加工、熱処理、電極製作、放電加工、研削、磨き、組立までの流れを一貫して考えることが重要です。

特に電極補正、放電ギャップ、加工基準、表面性状を適切に管理すれば、精密金型やプレス金型の品質と寿命を高めやすくなります。

放電加工の長所を活かしながら、切削や研削と最適に組み合わせることが、コスト、納期、精度のバランスに優れた金型作りにつながるでしょう。
