鉄筋コンクリート造では、鉄筋をコンクリートの内部に適切な位置で配置することが、建物や構造物の安全性と耐久性を左右します。

その管理項目の一つが鉄筋のかぶり厚さです。

かぶり厚さが不足すると、完成直後には問題が見えなくても、雨水、塩分、二酸化炭素などの影響を受けやすくなり、鉄筋腐食やコンクリートのひび割れにつながるおそれがあります。

設計図書を確認する人、施工管理を担う人、配筋検査に立ち会う人は、かぶり厚の意味だけでなく、鉄筋位置の測り方や施工時のずれが起きる理由も把握しておくことが大切でしょう。

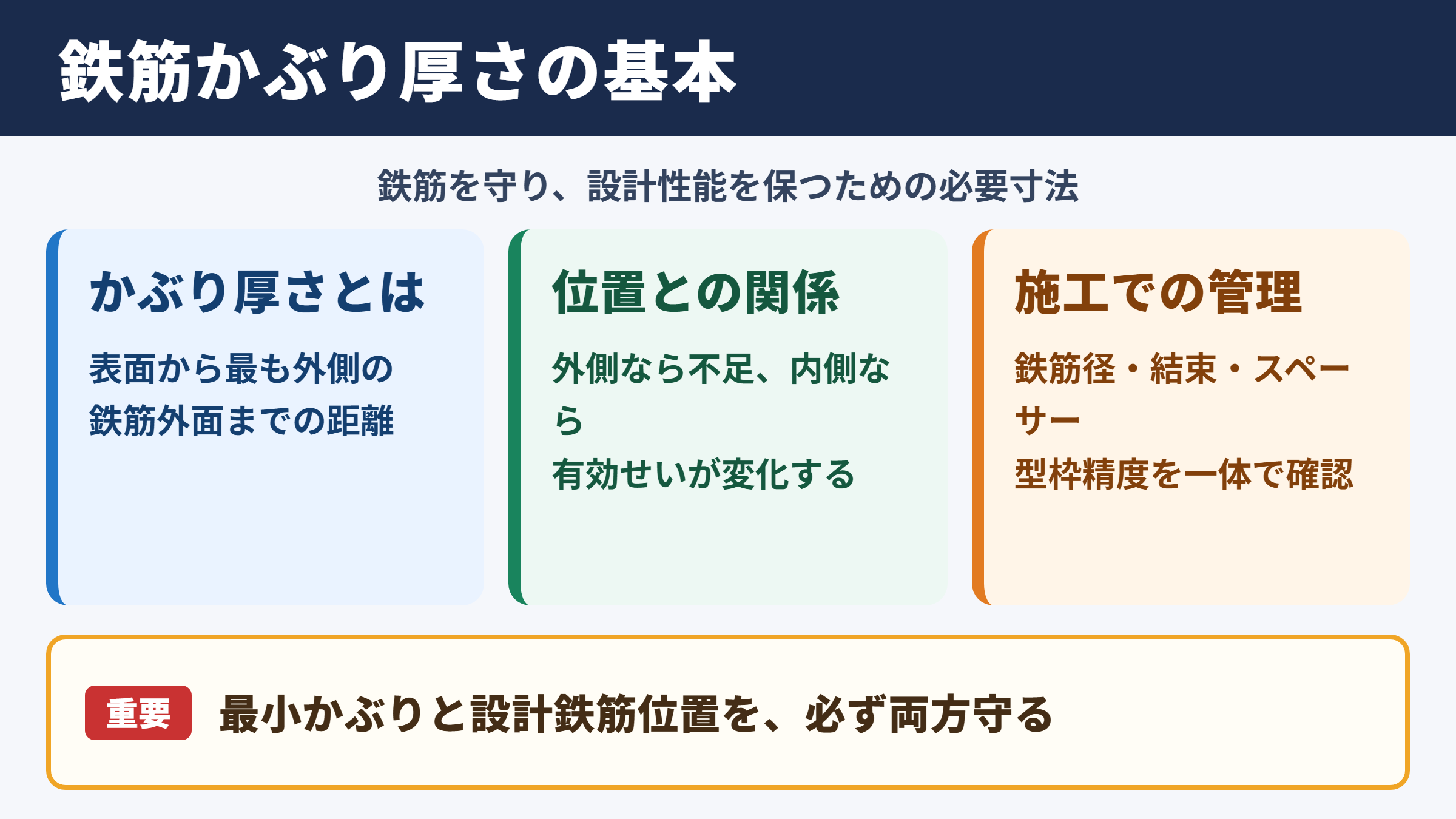

鉄筋のかぶり厚さの意味と結論

それではまず鉄筋のかぶり厚さについて解説していきます。

かぶり厚さの定義

鉄筋のかぶり厚さとは、コンクリート表面から最も外側にある鉄筋表面までの最短距離を指します。

鉄筋の中心までの距離ではなく、原則として鉄筋の外面までを確認する点が重要です。

たとえば柱の主筋、梁の主筋、あばら筋、フープ筋、床スラブの配力筋などが重なっている場合、コンクリート表面に最も近い鉄筋が判定の対象になります。

かぶり厚は構造寸法の余りではなく、鉄筋を守るために設計された必要寸法です。

設計上の数値を確保するためには、鉄筋径、結束位置、スペーサーの高さ、型枠の精度まで一体で管理する必要があります。

かぶり厚と鉄筋位置の関係

鉄筋位置は、部材断面の有効せい、耐力、ひび割れ性能に関係します。

一方、かぶり厚は、鉄筋と外部環境の間にコンクリートの保護層を確保する考え方です。

そのため鉄筋を設計位置より外側へ寄せると、かぶり厚が不足しやすくなります。

逆に内側へ寄せすぎれば、かぶり厚は増えても有効せいが小さくなり、構造計算で想定した性能とのずれが生じる可能性があります。

現場では単に「コンクリートから離れていればよい」と判断せず、図面に示された配筋位置と必要かぶりの両方を確認します。

設計施工で押さえる結論

かぶり厚さは、耐久性、耐火性、付着性能を確保しながら、設計どおりの鉄筋位置を実現するための基本条件です。

最も大切なのは、最小かぶり厚さを満たすことと、配筋を設計位置に保つことを別々に考えない点です。

配筋検査では、数値を一箇所だけ測って終えるのではなく、部材ごとの外周、交差部、開口部周辺、型枠に近い箇所を見ながら、施工全体の傾向を把握します。

かぶり厚さが必要となる役割

続いてはかぶり厚さがなぜ必要かを確認していきます。

鉄筋腐食の抑制

コンクリートは本来、内部の鉄筋を腐食しにくい状態に保つ性質を持っています。

しかし表面から二酸化炭素が進入する中性化、海岸地域などでの塩化物イオンの浸透、凍結防止剤の影響などが進むと、鉄筋腐食の危険性が高まります。

かぶり厚さが十分にあれば、これらの劣化因子が鉄筋位置まで到達する時間を長くできます。

かぶり厚の不足は、鉄筋が早く錆びる原因になり得る施工上の重要なリスクです。

鉄筋が腐食すると体積が増え、周囲のコンクリートを内側から押し広げます。

その結果、ひび割れ、浮き、剥離、鉄筋露出へ進行する場合があります。

火災時の耐火性能

火災時にはコンクリート表面から熱が伝わり、内部の鉄筋温度も上昇します。

鉄筋は高温になるほど強度や剛性が低下するため、一定のかぶり厚さは熱から鉄筋を守る層としても機能します。

建築物の用途、部位、求められる耐火性能によって配慮すべき内容は異なりますが、設計図書に示された寸法を守る意義は非常に大きいでしょう。

耐火性能はコンクリート強度だけで決まるものではありません。

鉄筋の位置、かぶり厚、部材断面、仕上げの条件などを総合して考える必要があります。

付着とひび割れへの配慮

鉄筋コンクリートは、コンクリートと鉄筋が付着することで一体となって力を負担します。

かぶりが極端に小さい場合、鉄筋周辺のコンクリートが十分に確保されず、割裂ひび割れなどの問題につながる可能性があります。

特に定着部、継手部、鉄筋が密集する部分では、鉄筋間隔やコンクリートの充填性も含めた確認が欠かせません。

かぶり厚さの役割	不足した場合に起こりやすい事項	確認時の視点
耐久性の確保	中性化や塩害による鉄筋腐食	外周部と環境条件
耐火性の確保	火災時の鉄筋温度上昇	部材用途と設計図書
付着性能の確保	割裂ひび割れや定着部の不具合	鉄筋径と定着部分
施工品質の確保	型枠接触や打設中の位置ずれ	スペーサーと結束状態

部位別に異なるかぶり厚の考え方

続いては部位別のかぶり厚の考え方を確認していきます。

柱と梁における確認

柱と梁では、主筋の外側にフープ筋やあばら筋が配置されることが多くあります。

この場合、型枠側に近い横補強筋の外面が、かぶり厚の確認対象になりやすい点に注意が必要です。

主筋までの距離だけを見て十分と判断すると、外側鉄筋に対するかぶり不足を見逃すことがあります。

柱梁の検査では、最外側鉄筋がどれかを先に見極めることが基本です。

特に梁下端では、型枠への接触やスペーサーの沈み込みが起きていないかも確認します。

基礎と土に接する部位

基礎、地中梁、擁壁など、土に接する部位は、室内側の一般的な部材とは異なる環境条件を受けます。

掘削面の凹凸、捨てコンクリートの仕上がり、砕石の不陸、土砂の混入などが、鉄筋位置に影響することもあります。

設計図書で指定されたかぶり厚を確保できるよう、下端筋のスペーサー配置や側面の保持方法を慎重に計画します。

地面に直接触れる鉄筋を仮置きしたまま組み立てると、泥や異物が付着し、位置も安定しません。

施工前の清掃と受入れ確認まで含めて品質管理を行います。

床スラブと壁における注意点

床スラブでは、上端筋と下端筋の二段配筋になり、配管や設備用のインサートが入り込むケースもあります。

歩行や資材の仮置きによって上端筋が踏み下げられると、上面側のかぶり厚が大きくなりすぎる一方、有効せいが不足する可能性があります。

壁では、セパレーター、開口補強筋、電気ボックスなどが鉄筋と干渉しやすいでしょう。

スラブや壁は広い面を持つため、局所的な寸法だけでなく、鉄筋が平面的に均一な位置にあるかを確認します。

設計図書と規準による確認事項

続いては設計図書と規準に関する確認事項を確認していきます。

最小かぶり厚さと設計かぶり厚さ

かぶり厚さを検討する際には、最小かぶり厚さと設計上のかぶり厚さを混同しないことが大切です。

最小かぶり厚さは、耐久性や耐火性などを確保するために下回ってはならない基準となる寸法です。

実際の設計では、施工誤差を見込み、これを上回る設計かぶり厚さが図面に記載されることがあります。

現場で確認すべきなのは、図面の指示、特記仕様書、監理者からの指示内容です。

一般的な数値の記憶だけで施工判断をせず、当該工事の設計条件を優先します。

環境条件による考慮

かぶり厚の必要量は、部材が置かれる環境により変わります。

屋内の乾燥した環境、雨掛かりとなる外部、土に接する部分、海塩粒子の影響を受ける地域では、求められる耐久性への配慮が異なるためです。

仕上げ材がある場合でも、その仕上げが長期にわたり保護性能を維持するとは限りません。

躯体コンクリートそのもののかぶり厚を確保することが、基本となります。

確認資料	確認する内容	現場での対応
構造図	部材断面と配筋位置	鉄筋径と段数を照合
配筋詳細図	開口部や継手部の納まり	最外側鉄筋を確認
特記仕様書	材料と施工上の指定	スペーサーや検査方法を確認
施工計画書	打設手順と品質管理	ずれ防止策を共有

施工誤差を見込む視点

鉄筋工事には一定の施工誤差が生じる可能性があります。

そのため、鉄筋を設計寸法ぎりぎりに配置するのではなく、適切なスペーサーを使い、打設時にも位置が保てるようにします。

型枠の建込み誤差、鉄筋加工寸法のばらつき、結束の緩み、作業員の通行などは、いずれもかぶり厚に影響する要因です。

検査時点で問題がなくても、コンクリート打設中に鉄筋が動けば品質は維持できません。

検査後の保全を施工計画に含めることが求められます。

配筋検査で行うかぶり厚さの確認

続いては配筋検査におけるかぶり厚さの確認を確認していきます。

測定前の準備

配筋検査を始める前に、対象部位の図面、配筋リスト、施工計画書を準備します。

確認する部位の断面寸法、鉄筋径、鉄筋本数、スペーサーの仕様を把握しておくと、検査時の見落としを減らせます。

型枠の位置が確定していない段階では、正確なかぶり厚を判断できないことがあります。

型枠と鉄筋の関係が確認できる状態で、必要に応じてスケールなどを用いて測定します。

スペーサーと結束の確認

スペーサーは鉄筋と型枠の距離を保つための部材です。

高さが適切でも、配置間隔が広すぎたり、支持点が不足していたりすると、鉄筋のたわみや沈下が起こり得ます。

スペーサーが外れやすい位置にないか、コンクリート打設時の振動でずれないかも見ます。

かぶり厚の確保は、スペーサーを置いた事実ではなく、鉄筋が所定位置で安定している状態によって判断します。

結束線の端部が型枠側に飛び出していると、局部的なかぶり不足につながることがあります。

外側へ向いた結束線や異物の有無も丁寧に確認しましょう。

不具合を見つけた場合の対応

かぶり不足が見つかった場合は、原因を区分して是正方法を考えます。

スペーサー不足であれば追加や位置変更を行い、鉄筋が型枠に接しているなら、結束を外して適正位置へ調整します。

鉄筋相互の干渉、配管との干渉、定着長さとの関係がある場合は、独断で鉄筋を曲げたり切断したりしてはいけません。

施工管理者、工事監理者、設計者など必要な関係者と確認し、構造性能を損なわない方法を決めます。

配筋検査での是正は、寸法だけを整える作業ではなく、設計意図を維持するための調整です。

打設時から完成後までの品質管理

続いては打設時から完成後までの品質管理を確認していきます。

コンクリート打設時の鉄筋移動

配筋検査に合格した後も、コンクリート打設時には鉄筋位置が変わる可能性があります。

打込みホースの接触、作業員の乗り込み、コンクリートの偏った投入、バイブレーターの扱いなどが、鉄筋やスペーサーに影響します。

特にスラブ上端筋は踏まれやすく、梁や柱の密集配筋部では打込み時の圧力を受けやすい傾向があります。

打設担当者にも、配筋を動かさないことが品質上重要であると事前に共有します。

脱型後に確認できる兆候

脱型後には、鉄筋の露出、かぶり不足が疑われるひび割れ、ジャンカ、豆板などがないか確認します。

ただし、外観に異常がないからといって、かぶり厚が適切であるとは限りません。

完成後の非破壊検査では、電磁波レーダー法や電磁誘導法などにより、鉄筋位置やかぶり厚を推定する方法があります。

これらは既存建物の調査で有効ですが、施工中に直接確認する配筋検査を置き換えるものではありません。

記録を残す重要性

配筋写真、検査記録、是正記録、使用したスペーサーの資料などを整理して残すと、施工品質の説明に役立ちます。

将来の改修工事、穿孔工事、設備更新時にも、鉄筋位置に関する記録は貴重な情報になります。

記録写真では、対象位置が分かるように全景と近景を組み合わせ、スケールや部材符号も写し込みます。

品質管理は現場で正しく施工することに加え、確認した内容を後から追える状態にすることで完成します。

鉄筋のかぶり厚さに関するまとめ

鉄筋のかぶり厚さは、コンクリート表面から最外側鉄筋までの距離であり、鉄筋腐食の抑制、耐火性能、付着性能、構造物の長寿命化に関わる重要な管理項目です。

かぶり厚さなぜ必要なのかを理解すると、配筋検査で見るべき箇所も明確になります。

柱、梁、基礎、壁、床スラブでは最外側鉄筋や施工上の注意点が異なるため、部材ごとに図面と現場を照合することが欠かせません。

最小かぶり厚さだけでなく、設計図書の指定、環境条件、施工誤差、打設時の鉄筋移動まで考慮して管理しましょう。

配筋検査の段階で鉄筋位置とスペーサーを確実に確認することが、完成後には見えない躯体品質を支えます。
