コンクリートの塩害対策とは？劣化を抑える設計・施工の要点を解説！（かぶり・水セメント比・鉄筋）

コンクリートの塩害対策とは？劣化を抑える設計・施工の要点を解説！（かぶり・水セメント比・鉄筋）

海岸近くの建築物や橋、港湾施設などでは、塩分を含んだ水分や飛来塩分の影響を受け、コンクリート構造物が早期に傷むことがあります。

外観に大きな異常が見えなくても、内部の鉄筋腐食が進めば、ひび割れ、浮き、剥離、断面欠損へとつながるため注意が必要です。

塩害は材料だけで防ぐものではなく、設計時のかぶり厚さ、水セメント比、ひび割れ対策、施工時の締固めや養生、完成後の維持管理までを連続して考えることが大切になります。

この記事では、コンクリートの塩害が起こる仕組みと、劣化を抑えるために押さえたい設計・施工上の要点を分かりやすく解説します。

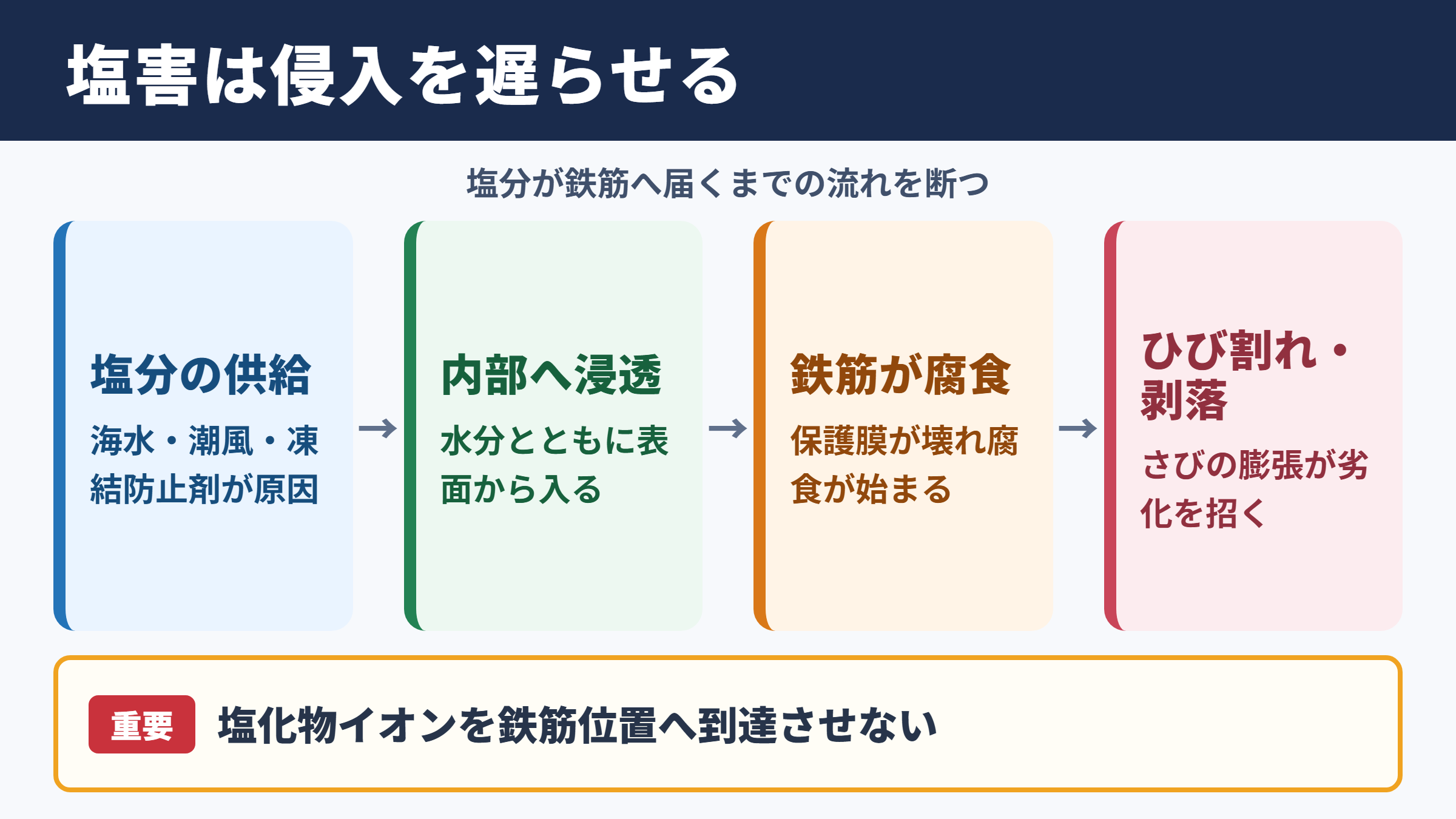

コンクリート塩害対策の基本

それではまず、コンクリートの塩害対策の基本について解説していきます。

塩害による鉄筋腐食の進行

塩害とは、コンクリート内部に塩化物イオンが侵入し、鉄筋の腐食を促進させる劣化現象です。

健全なコンクリートの中では、鉄筋の周囲が強いアルカリ性に保たれ、表面に不動態皮膜と呼ばれる保護膜が形成されています。

しかし、海水、海砂、凍結防止剤、飛来塩分などに由来する塩化物イオンが鉄筋付近まで到達すると、この保護状態が局所的に壊れ、腐食が始まりやすくなります。

鉄筋が腐食すると、さびの体積は元の鋼材より大きくなります。

この膨張圧が周囲のコンクリートを内側から押し広げ、鉄筋に沿ったひび割れやかぶりコンクリートの剥落を発生させる原因になります。

剥落が起きれば鉄筋はさらに雨水や酸素に触れやすくなり、劣化の速度が一段と上がるでしょう。

塩化物イオンの主な侵入経路

塩化物イオンは、コンクリートの表面から水分とともに内部へ浸透します。

海岸部では、海水が直接かかる場所だけでなく、潮風によって運ばれる塩分が問題になります。

特に波しぶきが届く飛沫帯、海面に近い干満帯、海風を受け続ける外壁や高架橋の桁端部は、塩分供給が多くなりやすい部位です。

寒冷地の道路橋や駐車場では、融雪剤や凍結防止剤に含まれる塩化物が車両の走行で跳ね上がり、床版や壁面に付着する場合もあります。

また、初期から塩分を含む海砂や練混ぜ水を用いると、施工直後から内部塩分を抱え込む可能性があります。

外部から入る塩分と、材料に含まれる初期塩分の両方を確認する視点が必要です。

対策を組み合わせる重要性

塩害に強い構造物をつくるには、単一の対策だけに依存しないことが重要です。

たとえば、かぶり厚さを増やしても、コンクリートが粗密でひび割れが多ければ塩化物イオンは入り込みやすくなります。

反対に、水セメント比を小さくして緻密なコンクリートを目指しても、設計かぶりが不足していれば鉄筋までの距離が短くなります。

材料選定、配合、かぶり、鉄筋配置、表面保護、施工管理、点検計画を組み合わせることで、耐久性を高めやすくなるでしょう。

劣化環境と塩害リスクの把握

続いては、塩害リスクを左右する環境条件を確認していきます。

海岸地域における環境区分

海岸からの距離だけで塩害リスクを決めることはできません。

地形、風向、風速、波浪、建物の高さ、周辺建物の有無によって、飛来塩分の量は変化します。

海水が直接作用する港湾構造物や護岸では、塩化物イオンが継続して供給されるため、非常に厳しい環境として扱う必要があります。

一方で、海岸から少し離れていても、海風が集中する谷筋や開けた高台では、外壁や手すり基部などに塩分が付着しやすい場合があります。

設計の初期段階で、対象構造物の部位ごとに雨掛かり、日射、乾湿の繰り返し、塩分の付着状況を整理することが有効です。

同じ建物でも、海側の外壁と内陸側の外壁では必要な配慮が異なることがあります。

凍結防止剤による塩害環境

道路構造物では、冬期に散布される凍結防止剤が塩害の要因になることがあります。

車両のしぶきが集中する橋梁床版、伸縮装置の周辺、排水不良が起きやすい箇所、路面に近い壁高欄の下部などは、特に注意したい部位です。

凍結融解作用も同時に受ける地域では、コンクリート表面に微細な損傷が生じ、塩分や水分が侵入しやすくなることがあります。

そのため、塩害だけでなく凍害との複合作用を想定し、空気量や表層品質、排水計画を含めて検討することが求められます。

排水が滞留すると塩分濃度の高い水が繰り返し作用するため、排水管、勾配、集水桝の維持管理も軽視できません。

既存構造物の調査項目

既存のコンクリート構造物では、見た目だけで塩害の進行程度を判断しないことが大切です。

ひび割れ幅、さび汁、浮き、剥離、鉄筋露出、白色析出物などを確認し、必要に応じてコンクリートコアを採取して塩化物イオン量を調べます。

鉄筋位置とかぶり厚さを把握するために、電磁波レーダーや鉄筋探査機を用いる方法もあります。

自然電位法、分極抵抗法などの電気化学的な調査を併用すれば、鉄筋腐食の可能性を評価する参考になるでしょう。

確認項目	主な確認内容	対策検討への活用
外観調査	ひび割れ、さび汁、浮き、剥離	劣化部位と進行状況の把握
かぶり測定	鉄筋までの距離、施工ばらつき	塩分到達までの余裕の評価
塩化物イオン量	深さごとの塩分濃度	侵入速度と補修範囲の検討
鉄筋腐食調査	腐食可能性、断面欠損	補強や防食工法の選定
排水状況	滞水、漏水、排水経路	水分供給を減らす改善策

調査結果は、一度の数値だけで結論づけず、経年変化や部位ごとの差も含めて読み取る必要があります。

かぶり厚さと鉄筋配置の要点

続いては、かぶり厚さと鉄筋配置に関する設計上の要点を確認していきます。

かぶり厚さが果たす役割

かぶり厚さとは、コンクリート表面から最も外側にある鉄筋表面までの距離です。

塩害環境では、この距離が塩化物イオンの侵入経路の長さになります。

かぶりが大きいほど鉄筋位置へ塩分が達するまでの時間を確保しやすく、耐久性設計の基本要素となります。

ただし、設計図に十分なかぶりが記載されていても、施工時に鉄筋が動いたり、スペーサーが不足したりすると、実際のかぶりは小さくなるおそれがあります。

設計かぶりと施工後の実かぶりは別の管理項目として扱うことが重要です。

特に梁下、床版下面、柱の隅角部、複雑な配筋部では、コンクリート打設時の鉄筋移動や充填不足に注意したいところです。

スペーサーと配筋の施工管理

かぶりを確保するには、適切な材質と寸法のスペーサーを計画的に配置します。

スペーサーの数量が少ないと、配筋がたわんで局所的なかぶり不足を生じやすくなります。

また、打設時に作業員が鉄筋の上を歩く、ホースが接触する、振動機の扱いが粗いといった状況も、鉄筋位置のずれにつながります。

配筋検査では、鉄筋径や本数だけでなく、かぶり、あき、継手位置、スペーサーの固定状態まで確認すると安心です。

設計図書で定められたかぶりを確保するため、型枠組立後と打設前の二段階で点検する方法も有効でしょう。

かぶり不足が見つかった場合は、打設後に表面保護だけで補うのではなく、原因と影響範囲を整理したうえで対応を検討します。

ひび割れを抑える鉄筋計画

ひび割れは塩化物イオンの近道になり得るため、ひび割れ幅を適切に制御することも塩害対策の一つです。

乾燥収縮、温度変化、外力、不同沈下など、ひび割れの原因は一つではありません。

必要な鉄筋量を確保し、鉄筋間隔を過度に広げず、温度ひび割れが想定される部位では施工計画と温度管理を行うことが大切です。

ひび割れを完全にゼロにすることは現実的ではありませんが、幅を小さく分散させ、漏水や塩分浸透が集中しにくい状態を目指します。

水セメント比と配合設計の基礎

続いては、コンクリートの緻密さを左右する水セメント比と配合設計を確認していきます。

水セメント比と透水性の関係

水セメント比は、セメントに対する水の質量比を示す値です。

一般に水セメント比が大きくなるほど、硬化後のコンクリートには毛細管空隙が残りやすくなり、水分や塩化物イオンが移動しやすくなります。

塩害を抑えるには、所定の強度を満たすだけでなく、塩分を通しにくい緻密な組織をつくる配合が重要です。

ただし、水を減らしすぎて施工性が悪化すると、締固め不足やジャンカを招く可能性があります。

低い水セメント比を設定する場合は、必要に応じて高性能AE減水剤などを活用し、ワーカビリティーとのバランスを取ります。

混和材と塩分浸透抑制

高炉スラグ微粉末、フライアッシュ、シリカフュームなどの混和材は、配合や使用条件によってコンクリート組織の緻密化に役立つことがあります。

これらを適切に用いると、塩化物イオンの拡散を抑える効果が期待できる場合があります。

一方で、初期強度の発現、養生条件、施工時期、品質管理方法は材料ごとに異なります。

設計者、施工者、生コン工場が目標性能を共有し、試験練りや強度確認を行うことが欠かせません。

塩害対策として混和材を採用する場合も、かぶり厚さやひび割れ対策を省略できるわけではありません。

配合による緻密化は、多層的な耐久性対策の一部として位置づけるとよいでしょう。

材料由来の塩化物管理

コンクリートに使用する細骨材、粗骨材、練混ぜ水、混和剤には、品質基準に適合した材料を選定します。

特に海砂を利用する場合は、除塩が適切に行われているか、塩化物量が管理されているかを確認する必要があります。

材料受入時の試験成績表だけで安心せず、供給元、保管状態、ロット管理も含めて確認することが大切です。

現場で塩分を含む水が骨材に混入しないよう、保管ヤードの排水や養生用水の取り扱いにも配慮します。

初期塩分は外観から判別できないため、施工前の材料管理が長期耐久性を左右する点を意識したいところです。

施工品質と養生管理の実務

続いては、設計性能を実際の構造物に反映するための施工品質と養生管理を確認していきます。

打設計画と締固めの管理

塩害に強い配合を採用しても、打設や締固めが不十分であれば、コンクリート内部に空隙や豆板が残るおそれがあります。

空隙が多い部分は水分や塩分の通り道になりやすく、局所的な鉄筋腐食の起点となる場合があります。

打設前には、打込み順序、打重ね時間、運搬時間、ポンプ圧送の条件、締固め担当者の配置を明確にします。

内部振動機は適切な間隔で使用し、過振動による材料分離にも注意が必要です。

配筋が密な箇所や型枠の隅部では、コンクリートが回り込みにくいため、打込み高さや締固め方法をあらかじめ検討します。

密実なコンクリートをつくる施工手順は、塩害対策の実効性を高める重要な要素です。

初期養生による表層品質の確保

コンクリート表面は、外部からの塩分や水分を最初に受け止める部分です。

打設後に急激な乾燥や高温、強風を受けると、表層部の水和が十分に進まず、ひび割れや組織の粗さにつながることがあります。

湿潤養生、被膜養生、散水、シート養生などを現場条件に応じて選び、必要な期間にわたって実施することが求められます。

夏期は乾燥、冬期は低温、海岸部では風と塩分付着にも配慮が必要です。

養生を早く切り上げると、設計強度が得られていても表層品質が低下する可能性があります。

耐久性は圧縮強度の数値だけでは測れないため、養生計画を工程表の中で確保することが大切です。

施工記録と検査体制

品質を安定させるには、受入検査、スランプ、空気量、コンクリート温度、圧縮強度、打設時刻、養生状況などを記録します。

塩害環境の重要構造物では、かぶり測定や表層品質に関する確認を追加することも検討できます。

不具合が起きた場合に原因を追跡できるよう、配合計画書、納入伝票、施工写真、検査結果を整理して保管すると有用です。

施工者だけに任せるのではなく、設計監理者、発注者、材料供給者が品質目標を共有することで、見落としを減らしやすくなります。

完成時の検査で問題が見えなくても、将来の点検に役立つ情報を残すことが、長寿命化につながるでしょう。

表面保護と維持管理の方法

続いては、完成後の塩分侵入を抑える表面保護と維持管理の方法を確認していきます。

表面含浸材と表面被覆材の選び方

表面保護工法は、コンクリート表面からの水分や塩化物イオンの侵入を抑えるために用いられます。

表面含浸材は、コンクリート表層に浸透して吸水抑制性能を持たせる方法です。

外観を大きく変えにくい利点がある一方、下地の乾燥状態や表層の劣化状況によって効果が左右されます。

表面被覆材は、塗膜によって外部からの水分や塩分を遮断する考え方です。

ひび割れ追従性、透湿性、耐候性、施工可能な下地条件などを確認し、対象部位に合った材料を選びます。

表面保護は下地処理と施工環境で性能差が出やすいため、材料名だけで判断しないことが重要です。

ひび割れ補修と断面修復

ひび割れが確認された場合は、幅、深さ、進行性、水の浸入状況、発生原因を調べて補修方法を選定します。

樹脂注入、充填、表面シールなどの工法は、ひび割れの性状や目的に合わせて使い分けます。

すでに鉄筋腐食による浮きや剥離が生じている場合は、劣化コンクリートを除去し、鉄筋の防錆処理や必要な補強を行ったうえで断面修復を実施します。

断面修復では、周辺に残る塩分やマクロセル腐食の影響も考慮する必要があります。

目に見える剥落部だけを直しても、周辺鉄筋の腐食が進んでいれば、別の位置で再劣化することがあります。

定期点検と予防保全

塩害は時間をかけて進むため、軽微な段階で変化を捉える予防保全が有効です。

定期点検では、海側や排水不良部など、劣化が先行しやすい箇所を重点的に確認します。

ひび割れ、さび汁、剥離、漏水、表面被覆の膨れや剥がれを記録し、前回点検との変化を比較します。

洗浄によって表面付着塩分を減らせる場合もありますが、構造物の用途、周辺環境、排水への影響を考慮して実施することが必要です。

早期の小規模補修は、大規模な断面修復や更新を遅らせる手段になります。

コンクリート塩害対策のまとめ

コンクリートの塩害対策では、塩化物イオンが鉄筋に到達し、腐食が始まるまでの時間を長くすることが基本になります。

そのためには、塩害リスクの高い環境を正しく把握し、十分なかぶり厚さを確保しながら、低い水セメント比を基礎とした緻密なコンクリートを計画することが大切です。

さらに、スペーサーによるかぶり管理、ひび割れ抑制、確実な締固め、適切な初期養生まで、施工品質を一つずつ積み重ねる必要があります。

完成後も表面保護、ひび割れ補修、排水改善、定期点検を行い、劣化の兆候を早期に把握することが重要でしょう。

かぶり、水セメント比、鉄筋、施工、維持管理を一体で考えることが、塩害によるコンクリート劣化を抑え、構造物を長く安全に使い続けるための要点です。
