圧縮バネの種類は？形状や規格も！（圧縮ばね：JIS規格：コイルばね：材質など）

圧縮バネは、押し縮められたときに反発力を生む代表的なコイルばねです。

自動車、家電、金型、医療機器、建設機械など幅広い製品に使われ、形状や材質、寸法、JIS規格の理解が設計品質に直結します。

一見すると似た部品でも、荷重条件や取付方法に合わない圧縮ばねを選ぶと、へたり、破損、異音、組立不良につながることがあります。

この記事では、圧縮バネの主な種類から形状、材質、JIS規格、選定時の確認点までを順番に整理します。

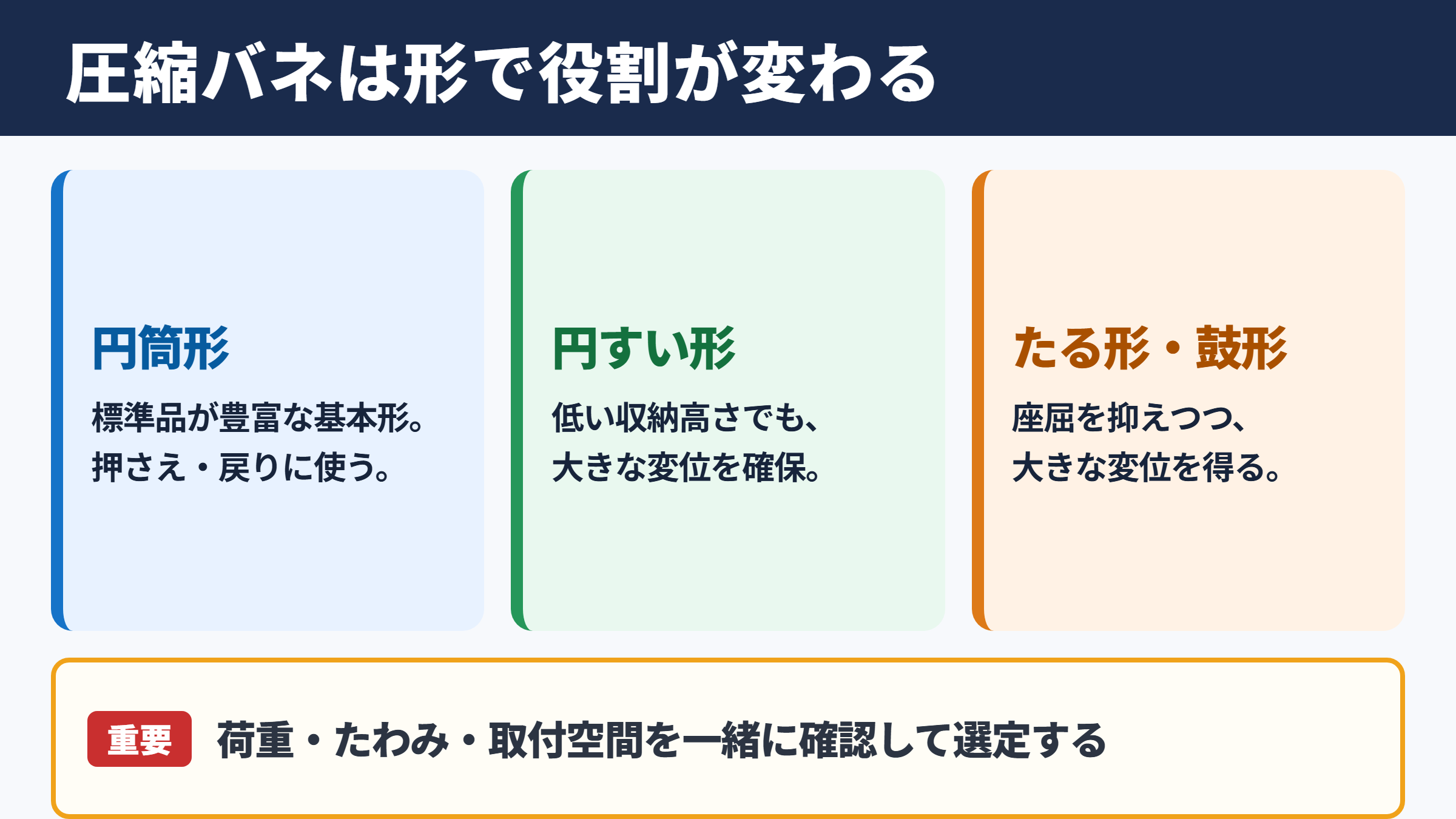

圧縮バネの種類と基本的な役割

それではまず圧縮バネの種類と役割について解説していきます。

円筒形圧縮バネ

円筒形圧縮バネは、外径と内径がほぼ一定の一般的なコイルばねです。

線材をらせん状に巻いた形で、軸方向から力を受けると全長が短くなり、荷重を取り除くと元の長さへ戻ろうとします。

機械部品の押さえ、戻り機構、緩衝機構、接点の保持などに採用されるため、圧縮ばねと聞いて最初に想像されることが多い形状でしょう。

製造しやすく、設計資料や標準品も豊富な点が大きな利点です。

まずは円筒形を基準にして、必要な荷重とたわみ量を整理すると、他の種類を比較しやすくなります。

円すい形圧縮バネ

円すい形圧縮バネは、一方の端部が大きく、もう一方が小さい円すい状のコイルばねです。

コイルが重なり合うように縮む設計にできるため、限られた収納高さで大きなストロークを確保したい場合に役立ちます。

また、重心位置や形状の影響により横方向への振れを抑えやすく、高速で繰り返し動作する機構にも検討されます。

ただし、荷重特性は円筒形より複雑になりやすいため、取付座面やガイド部の設計まで含めて判断することが重要です。

たる形と鼓形の圧縮バネ

たる形圧縮バネは中央部分の外径が大きく、両端側が細くなった形状です。

鼓形圧縮バネと呼ばれることもあり、ばねの座屈を抑えながら比較的大きな変位を取りたい場面で使われます。

反対に中央部が細く、端部が太い形状は砂時計形として扱われます。

形状によってコイル同士が接触する順番が変わり、ばね定数が途中から変化する非線形特性を得られる場合もあります。

圧縮バネの形状と各部寸法

続いては圧縮バネの形状と各部寸法を確認していきます。

自由長と密着長

自由長は、圧縮荷重が加わっていない状態のばね全長です。

図面では自由長を基準に、使用時の荷重やたわみ、取付部の高さを決めます。

一方の密着長は、コイル同士が接触してそれ以上ほとんど縮めなくなった状態の長さを指します。

使用中に密着長まで押し込むと、応力が過大になり、へたりや折損を招きやすくなります。

最大たわみには密着までの余裕を残すことが、寿命を考えるうえで欠かせません。

線径とコイル径

線径は材料そのものの太さであり、ばねの剛性や耐荷重性に大きく影響します。

一般に線径が太いほどばねは硬くなり、同じ変位でも大きな力が必要になります。

コイル平均径は、外径と内径の中間にあたる寸法です。

線径に対してコイル径が極端に小さいと成形が難しくなり、応力集中も大きくなりやすいため注意が必要でしょう。

名称	内容	設計時の確認点
自由長	無荷重時の全長	組付け前後の高さとの関係
密着長	コイルが接触したときの長さ	最大圧縮時の余裕
線径	材料線の太さ	荷重と許容応力
外径	ばね外側の最大径	穴やケースとの干渉
内径	ばね内側の最小径	ガイド軸とのすき間
有効巻数	たわみに寄与する巻数	ばね定数と寿命

端部形状と有効巻数

圧縮ばねの端部には、研削あり、研削なし、座巻ありなどの仕様があります。

座巻は荷重を受ける端部の巻きで、有効巻数には通常含めません。

端部を研削すると座面が安定し、荷重を均一に伝えやすくなります。

特に高荷重のばねや、傾きを抑えたい部位では、端面研削の有無が性能に影響します。

圧縮ばねに使われる材質

続いては圧縮ばねに使われる材質を確認していきます。

ピアノ線

ピアノ線は、ばね用材料として広く知られる高炭素鋼線です。

高い強度を持ち、小型で反発力が必要な圧縮ばねに向いています。

精密機器や一般産業機械の部品として使いやすい反面、湿気や薬品にさらされる環境では防錆処理や表面処理を検討する必要があります。

高強度を優先するならピアノ線、防錆性を優先するならステンレス鋼線という考え方が選定の入口になります。

硬鋼線とオイルテンパー線

硬鋼線は比較的汎用性が高く、一般的な圧縮コイルばねに用いられる材料です。

必要な性能とコストのバランスを取りやすく、量産部品にも適しています。

オイルテンパー線は熱処理を施したばね用鋼線で、耐疲労性や耐へたり性が求められる用途で検討されます。

自動車関連や大きな荷重が繰り返される機構では、使用環境に応じた材質選定が欠かせません。

ステンレス鋼線と特殊材料

ステンレス鋼線は耐食性に優れ、水分、結露、屋外環境、食品設備などで有効です。

ただし、材質の種類によってはピアノ線ほどのばね特性を得にくい場合があり、必要荷重との両立を確認します。

高温環境では耐熱合金、電気的な特性が必要な場面では銅合金など、特殊材料が候補になります。

材料費だけを見るのではなく、交換頻度や腐食による不具合のリスクまで含めて考えると、適切な選択につながります。

圧縮ばねのJIS規格と関連規格

続いては圧縮ばねのJIS規格と関連規格を確認していきます。

JIS規格を確認する目的

JIS規格は、日本国内で広く利用される工業規格です。

圧縮ばねそのものの寸法だけでなく、材料、試験方法、許容差、用語などに関する規格が設計や調達の共通言語になります。

規格を参照すると、取引先との認識のずれを減らし、検査基準や受入条件を整理しやすくなります。

JIS番号だけを指定するのではなく、寸法、公差、荷重条件、表面処理まで図面へ記載することが実務上のポイントです。

ばね用材料に関する規格

ばね用鋼線には、ピアノ線、硬鋼線、ステンレス鋼線など、それぞれに関連するJIS規格があります。

材料規格では、化学成分、引張強さ、線径の許容差、試験方法などが定められています。

同じ名称の材料でも、線径や製造条件によって機械的性質が異なるため、実際に使用する線材の仕様を確認することが必要です。

ばねメーカーへ見積もりを依頼する際は、材質名だけでなく、希望する耐食性や耐久性も伝えるとよいでしょう。

JISばね規格と標準化の考え方

圧縮コイルばねには、用途別に標準寸法を定めた規格や、金型用ばねのように荷重区分を設定した規格があります。

標準品を活用すれば、設計から調達までの時間を短縮し、交換部品の入手性も高められます。

一方で、荷重、ストローク、設置スペースが特殊な場合は、特注ばねが必要です。

規格品と特注品のどちらが適するかは、性能だけでなく数量、納期、保守性を踏まえて決めます。

確認項目	規格確認の内容	実務での注意点
材質	ばね用鋼線の種類と性能	耐食性と強度を両立する
寸法公差	自由長、外径、内径の許容範囲	相手部品との組合せを確認する
荷重	指定高さにおける荷重	測定高さを明記する
表面処理	防錆、塗装、ショットピーニングなど	使用環境と処理の相性を見る
検査	寸法測定と荷重試験	受入判定の基準を共有する

圧縮バネの選定方法と設計計算

続いては圧縮バネの選定方法と設計計算を確認していきます。

荷重とたわみの設定

圧縮バネを選定するときは、最初に必要荷重と必要たわみを決めます。

たとえば部品を押さえるだけなのか、一定の力で戻すのか、衝撃を吸収するのかによって適したばね定数は変わります。

設計上は、初期荷重が必要な位置と最大荷重が必要な位置を整理し、その間のストロークを確認します。

荷重だけでなく、どの高さでその荷重が必要なのかを明確にすることが重要です。

座屈とガイドの確認

細長い圧縮バネは、押し縮めたときに横へ曲がる座屈を起こすことがあります。

座屈すると荷重が安定せず、周辺部品と接触して摩耗や異音が発生することもあります。

自由長に対して外径が小さいばねほど注意が必要であり、必要に応じて内側にガイド軸を入れる、外側にガイド穴を設けるなどの対策を取ります。

ガイドとのすき間が小さすぎると摺動抵抗が増え、大きすぎると振れを抑えにくくなるため、加工公差を含めた検討が必要です。

疲労とへたりの対策

圧縮ばねは繰り返し荷重を受けるため、静的な強度だけでなく疲労寿命を考えます。

最大応力が高い状態で長時間使用すると、塑性変形によるへたりが生じ、自由長や荷重が変化する場合があります。

対策としては、使用応力を抑える、巻数や線径を見直す、ショットピーニングを行う、セッチングを実施するなどの方法があります。

繰り返し回数が多い用途では、試作ばねの耐久試験を行うことが安心につながります。

圧縮バネのまとめ

圧縮バネには、円筒形、円すい形、たる形、砂時計形などがあり、形状によってストローク、座屈のしにくさ、荷重特性が変わります。

選定では、自由長、密着長、線径、コイル径、有効巻数、端部形状を確認し、組付け空間との干渉を防ぐことが大切です。

材質は、強度を重視するピアノ線、汎用性の高い硬鋼線、耐食性に優れるステンレス鋼線などから、使用環境に合わせて選びます。

JIS規格は材料や寸法、試験、品質条件を共有する土台となるため、図面や発注仕様に必要な条件を具体的に記載しましょう。

必要荷重、作動ストローク、密着余裕、座屈対策、疲労寿命を順に確認すれば、圧縮ばねの選定精度は高まります。
