圧縮バネは、押し縮める力を受けることで反発力を生み出す機械要素です。

身近なボールペンから自動車、産業用装置まで、幅広い製品の動きや安全性を支えています。

ただし、見た目が似ていても、材料、形状、荷重、設置方法によって性能は大きく変わります。

この記事では、圧縮ばねの意味、基本構造、用途、設計時に確認したい種類や選定ポイントをわかりやすく整理します。

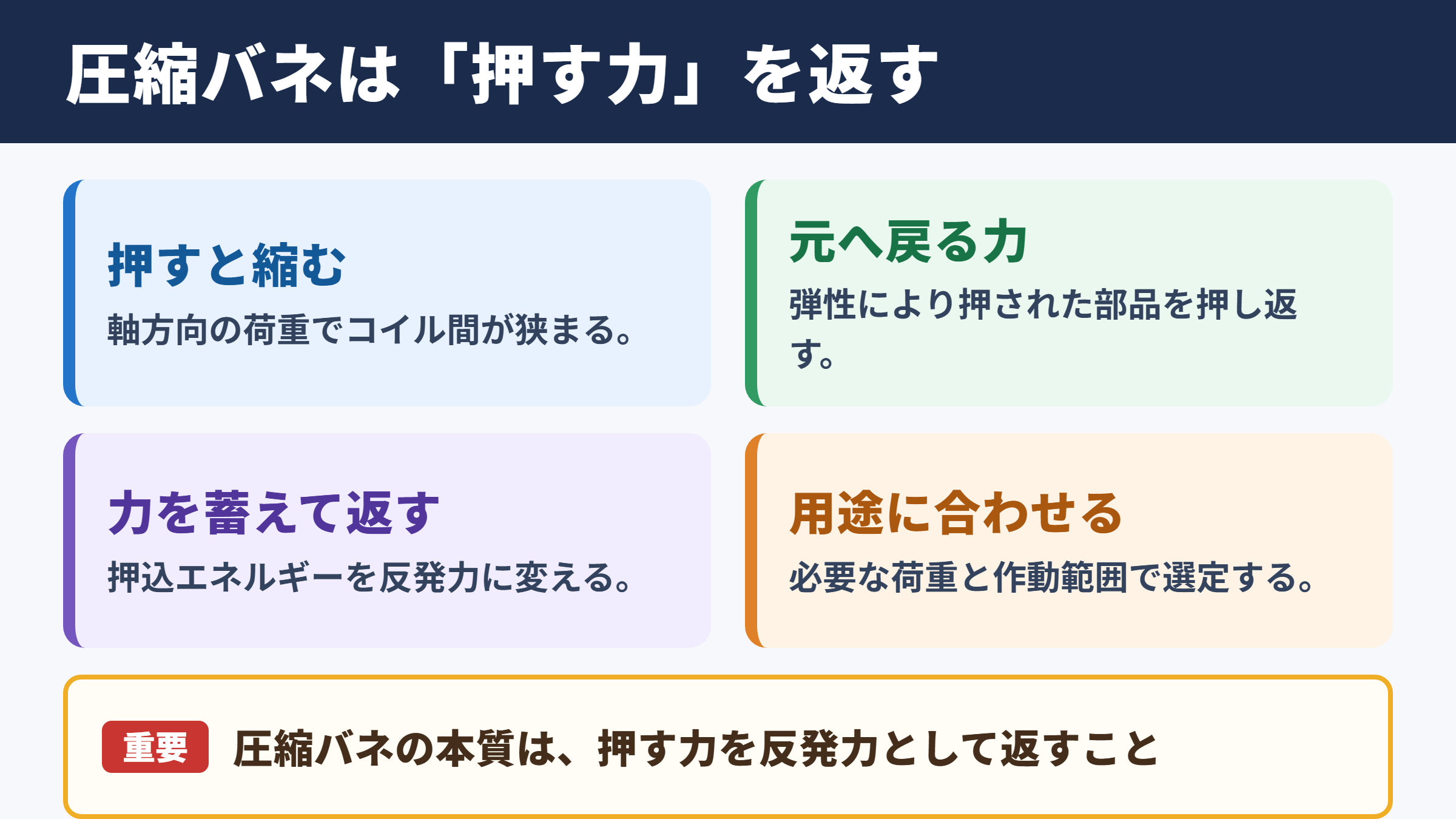

圧縮バネの意味と基本的な役割

それではまず圧縮バネの意味と役割について解説していきます。

押す力を受け止めるばね

圧縮バネとは、軸方向から押す力を受けたときに縮み、元の長さへ戻ろうとする力を発生させるばねです。

一般にはコイル状に巻かれた金属線で作られ、荷重が加わるほどコイル間の距離が狭くなります。

手を離すと材料の弾性によって復元し、押された部品を押し返す働きをします。

圧縮バネの本質は、押し込まれたエネルギーを一時的に蓄え、必要な方向へ反発力として返すことにあります。

引っ張る力に対応する引張ばねとは用途が異なり、圧縮ばねは押圧、緩衝、位置決め、復帰動作などで使われます。

圧縮ばねと圧縮コイルばね

圧縮バネは圧縮ばねとも表記され、設計図面や製造現場では圧縮コイルばねと呼ばれることもあります。

線材をらせん状に成形したものが代表的ですが、板状のばねや皿ばねのように、押す力を受けるばね全般を含めて考える場面もあります。

ただし、一般的な会話で圧縮バネといえば、円筒形のコイルばねを指すケースが多いでしょう。

使用環境や図面の表記を確認し、どの形式のばねを意味しているのかを読み取ることが大切です。

反発力を生む仕組み

ばねを押し縮めると、線材にはねじり方向の応力が発生します。

材料が弾性域の範囲内であれば、荷重を取り除いた後に元の寸法へ近づきます。

この性質を利用して、部品を一定位置に戻したり、接触面に適度な力を与えたりします。

荷重とたわみの関係は単純に見えますが、密着高さ、材料の疲労、横荷重なども性能に影響します。

そのため、単に強いばねを選ぶのではなく、必要な荷重と作動範囲に合う仕様を選定する必要があります。

圧縮ばねの構造と各部の名称

続いては圧縮ばねの構造と名称を確認していきます。

コイル部と自由長

圧縮ばねの中心となる部分は、線材をらせん状に巻いたコイル部です。

荷重がかかっていない状態の全長は自由長と呼ばれ、ばねの取り付けスペースを考える際の基本寸法になります。

自由長が長いばねは大きくたわませやすい一方で、細長すぎると横方向へ曲がる座屈が起こりやすくなります。

自由長、コイル径、線径の組み合わせは、荷重だけでなく安定性にも直結する重要な条件です。

装置内で案内棒やガイド穴を使う場合は、それらとのすき間も含めて検討します。

線径とコイル径

線径は、ばねを作る材料の太さです。

一般に線径が太いほどばねは硬くなり、同じたわみ量に対して大きな荷重を発生させます。

コイル径はコイルの大きさを示す寸法で、内径、外径、平均径の区別があります。

平均径は外径から線径を差し引く、または内径に線径を足して求める考え方が基本です。

線径に対してコイル径が小さすぎると、加工しにくく、応力も高くなりやすいため注意が必要でしょう。

項目	意味	主な影響
線径	材料線の太さ	ばね定数、強度、耐久性
外径	コイル外側の直径	取付穴や周囲部品との干渉
内径	コイル内側の直径	ガイド軸とのすき間
自由長	無荷重時の全長	組み込み高さ、座屈の起こりやすさ
有効巻数	たわみに寄与する巻数	荷重特性、たわみ量
総巻数	端部を含む全体の巻数	製作寸法、密着高さ

端末形状と有効巻数

圧縮ばねの両端は、座巻と呼ばれる形状に加工されることがあります。

端部を研削して平らに仕上げると、荷重を受ける面が安定し、傾きや局部的な当たりを抑えやすくなります。

一方で、端部そのものは大きくたわみにくく、ばねの変形に主として関わる部分は有効巻数として扱われます。

総巻数と有効巻数は同じではないため、カタログ値や図面を読む際には区別が必要です。

端末形状は取り付けやすさ、荷重の安定、寿命にも関係するため、見落とせない要素になります。

圧縮ばねの用途と活用場面

続いては圧縮ばねが使われる用途を確認していきます。

身近な製品での利用

ボールペンのノック機構では、圧縮ばねが芯を押し戻し、使用状態と収納状態を切り替える動きを支えています。

洗濯ばさみ、スイッチ、ドアラッチ、玩具などにも、押した部品を戻す役割として利用されています。

日常製品では小型のばねが多く、限られた空間内で必要な操作感を作ることが求められます。

押したときの感触が重すぎず軽すぎないことも、圧縮ばねの荷重設計によって調整されます。

自動車と輸送機器での利用

自動車では、サスペンション、エンジン周辺部品、クラッチ、バルブ機構など、多くの場所でばね技術が活用されています。

用途によっては、繰り返し荷重や高温、振動、腐食性のある環境に耐える必要があります。

たとえばエンジンのバルブスプリングは、高速で繰り返される作動に追従しながら、確実に部品を閉じる力を保たなければなりません。

輸送機器用のばねでは、単発の強さよりも、長期間にわたり性能を保つ疲労強度が重視されます。

産業機械と金型での利用

工作機械、搬送装置、検査機器、治具、金型などでは、部品の押さえ、クッション、復帰、衝撃緩和に圧縮ばねが使われます。

金型用ばねは、一般的な圧縮コイルばねより高い荷重を受けるため、色分けされた規格品として流通していることもあります。

作業の繰り返しが多い装置では、ばねのへたりによって位置ずれや押さえ不足が発生する可能性があります。

定期点検では、自由長の変化、折損、腐食、異音の有無を確認するとよいでしょう。

利用分野	圧縮ばねの役割	重視される条件
筆記具	芯やノック部の復帰	操作感、小型化
家電製品	スイッチやロック部の復帰	静音性、耐久性
自動車	振動吸収、部品の閉鎖と復帰	疲労強度、耐熱性
金型	ストリッパーの復帰、クッション	高荷重、繰り返し寿命
治具	ワークの押さえ、位置決め	荷重の安定、交換性

圧縮ばねの種類と形状の違い

続いては圧縮ばねの種類と形状の違いを確認していきます。

円筒形のコイルばね

最も基本的な形状は、外径がほぼ一定の円筒形圧縮コイルばねです。

汎用品として入手しやすく、設計計算や置き換えの情報も豊富です。

一定のスペースに収めやすく、幅広い荷重条件へ対応できるため、多くの機械に採用されています。

ただし、長さに対して直径が小さい場合は座屈の可能性が高まるので、ガイドの検討が欠かせません。

円すい形とたる形のばね

円すい形ばねは、片側のコイル径が大きく、反対側が小さくなる形状です。

縮んだ際に小径側のコイルが大径側へ入り込むため、全体の高さを低く抑えやすい特徴があります。

たる形ばねは中央部の径が大きく、両端が細くなった形で、荷重特性や安定性を調整する目的で用いられます。

限られた高さで大きくたわませたい場合は、円すい形や特殊形状が有力な選択肢になります。

一方で、標準品より選択肢が少ないため、製作性とコストの確認が必要です。

異形線と高荷重ばね

断面が丸ではなく、長方形や楕円形に近い材料を用いるばねもあります。

異形線を使うと、限られた空間でより大きな荷重を得られる場合があります。

金型用の高荷重ばねや、強い反発力が必要な装置では、材料断面や表面処理まで含めた専用設計が行われます。

圧縮ばねの材料と選定条件

続いては圧縮ばねの材料と選定条件を確認していきます。

代表的なばね材料

圧縮ばねの材料には、硬鋼線、ピアノ線、ステンレス鋼線、耐熱性を持つ合金材料などが使われます。

ピアノ線は高い強度を得やすく、一般的な精密ばねにも多く採用されます。

ステンレス鋼線は耐食性に優れ、水気のある場所や屋外、食品機械周辺などで選ばれることがあります。

材料選定では強度だけでなく、腐食、温度、衛生性、磁性、コストまで考慮することが重要です。

高温環境では通常の材料がへたりやすくなるため、温度条件に適した材質を選ぶ必要があります。

荷重とたわみの確認

選定時には、取り付けた状態でどのくらい縮んでいるか、作動時にさらにどこまで縮むかを明確にします。

初期荷重、最大荷重、使用たわみ量を整理すると、必要なばね定数が見えてきます。

最大まで縮めたときにコイル同士が密着する高さは、密着高さと呼ばれます。

密着高さ付近で繰り返し使うと、大きな応力がかかり、へたりや折損の原因になりやすいでしょう。

実際の設計では、許容応力や荷重公差、摩擦、組み立て誤差も加味して余裕を持たせます。

寿命とへたりへの対策

圧縮ばねは繰り返し使う部品であるため、疲労による折損や永久変形への対策が欠かせません。

ばねを必要以上に縮めないこと、適切な材料を選ぶこと、表面の傷や腐食を抑えることが基本になります。

ショットピーニングなどの表面処理は、疲労強度の向上を目的として行われることがあります。

ばねの自由長が短くなった状態は、へたりが進んでいるサインです。

重要な安全機構や品質に関わる装置では、故障後の交換ではなく、使用回数や稼働時間に基づく予防交換が適しています。

確認項目	確認する内容	見落とした場合の影響
使用荷重	最小荷重と最大荷重	押さえ不足、過大応力
作動たわみ	実際に縮む量	密着、破損、操作不良
取付空間	外径、自由長、周囲の干渉	組み込み不可、摩耗
使用環境	温度、湿度、薬品、粉じん	腐食、へたり、寿命低下
作動回数	繰り返し回数と速度	疲労折損、性能変化

圧縮ばねの取り付けと管理の注意点

続いては圧縮ばねの取り付けと管理の注意点を確認していきます。

座屈と横荷重への対策

細長い圧縮ばねを押すと、まっすぐ縮まず、横方向へたわむことがあります。

この現象は座屈と呼ばれ、ばねが周囲部品へ接触したり、荷重が不安定になったりする原因になります。

ガイド軸をばねの内側へ通す、外周にガイド穴を設ける、自由長を見直すといった対策が有効です。

圧縮ばねには、できるだけ軸方向へ均等に荷重を加えることが理想です。

片当たりや斜め荷重が続くと、ばねだけでなく受け部品の摩耗も進みやすくなります。

取付面と初期たわみ

ばねを受ける座面は、できるだけ平らで、ばねの端部が安定して接触できる形状にします。

取り付けた時点であらかじめ縮める量は初期たわみと呼ばれ、部品のがたつきを防ぐ目的で使われます。

初期たわみが小さすぎると部品が振動しやすくなり、大きすぎると常時高い応力がかかります。

組み立て誤差を考慮しつつ、必要な初期荷重が得られる範囲を設定することが大切です。

点検と交換の目安

圧縮ばねの点検では、自由長、外観、錆、コイル同士の接触跡、折損の有無を確認します。

動作中に異音が出る、押さえ力が不足する、部品の戻りが遅いといった変化も、ばねの劣化を示す場合があります。

見た目に破断がなくても、荷重特性が変化していることがあるため、重要部品では測定管理が有効です。

圧縮ばねのまとめ

圧縮バネは、押す力を受けて縮み、反発力によって部品を戻すための重要な機械要素です。

基本的な構造はコイル、線径、コイル径、自由長、有効巻数、端末形状などで構成され、それぞれが荷重や耐久性に影響します。

用途は筆記具、家電、自動車、金型、産業機械まで広く、必要な力や設置条件に応じて円筒形、円すい形、高荷重形などを使い分けます。

材料を選ぶ際は、強度だけではなく、腐食、温度、使用回数、衛生性も確認しましょう。

圧縮ばねを適切に選ぶ鍵は、荷重、たわみ、取付空間、寿命をまとめて考えることです。

座屈や密着高さ、へたりを防ぐ設計と定期的な点検を行えば、圧縮ばねの性能を長く安定して活用できます。
